兆欧表的使用方法
兆欧表的使用方法(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到。
o处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。
注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。
，2、检查被测电气设备和电路，看是否已全部切断电源。
绝对不允许设备和线路带电时用兆欧表去测量。
3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。
(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。
2、接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。
保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。
在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。
“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。
3、摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。
通常都要摇动一分钟后，待指针稳定下来再读数。
如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。
若测量中发现指针指零，应立即停止摇动手柄。
4、测量完毕，应对设备充分放电，否则容易引起触电事故。
5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。
只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。
6、兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。
兆欧表的正确使用方法及注意事项
兆欧表的正确使用方法及注意事项一、兆欧表的正确使用方法：1、兆欧表的选择：根据不同的电气设备选择兆欧表的电压及其测量范围。
对于额定电压在500V以下的电气设备，应选用电压等级为500V或1000V的兆欧表；额定电压在500V以上的电气设备，应选用1000-2500V的兆欧表。
2、使用兆欧表测量前的检查：1）测量前将被测设备切断电源，并短路接地放电3-5分钟，特别是电容量大的，更应充分放电以消除残余静电荷引起的误差，保证正确的测量结果以及人身和设备的安全；2）被测物表面应擦干净，绝缘物表面的污染、潮湿，对绝缘的影响较大，而测量的目的是为了解电气设备内部的绝缘性能，一般都要求测量前用干净的布或棉纱擦净被测物，否则达不到检查的目的。
兆欧表在使用前应平稳放置在远离大电流导体和有外磁场的地方；3）测量前对兆欧表本身进行检查。
开路检查，两根线不要绞在一起，将发电机摇动到额定转速，指针应指在“∝”位置。
短路检查，将表笔短接，缓慢转动发电机手柄，看指针是否到“0”位置。
若零位或无穷大达不到，说明兆欧表有毛病，必须进行检修。
3、兆欧表的接线：1）兆欧表有三个接线柱，“L”表示“线”或“火线”接线柱；“E”表示“地”接线柱，“G”表示屏蔽接线柱。
一般情况下“L”和“E”接线柱，用有足够绝缘强度的单相绝缘线将“L”和“E”分别接到被测物导体部分和被测物的外壳或其他导体部分（如测相间绝缘）。
2）在特殊情况下，如被测物表面受到污染不能擦干净、空气太潮湿、或者有外电磁场干扰等，就必须将“G”接线柱接到被测物的金属屏蔽保护环上；以消除表面漏流或干扰对测量结果的影响。
图1 电缆芯线间绝缘电阻测量4、测量：摇动发电机使转速达到额定转速（120转/分）并保持稳定。
一般采用一分钟以后的读数为准，当被测物电容量较大时，应延长时间，以指针稳定不变时为准。
5、拆线：在兆欧表没停止转动和被测物没有放电以前，不能用手触及被测物和进行拆线工作，必须先将被测物对地短路放电，然后再停止兆欧表的转动，防止电容放电损坏兆欧表。
兆欧表的使用方法及要求
兆欧表的使用方法及要求
1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。
2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
3.测量时必须正确接线。
兆欧表共有3个接线端（L、E、G）。
测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
5.摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
6.摇动兆欧表后，各接线柱之间不能短接，以免损坏。
伏顺德文。
兆欧表的使用方法及要求

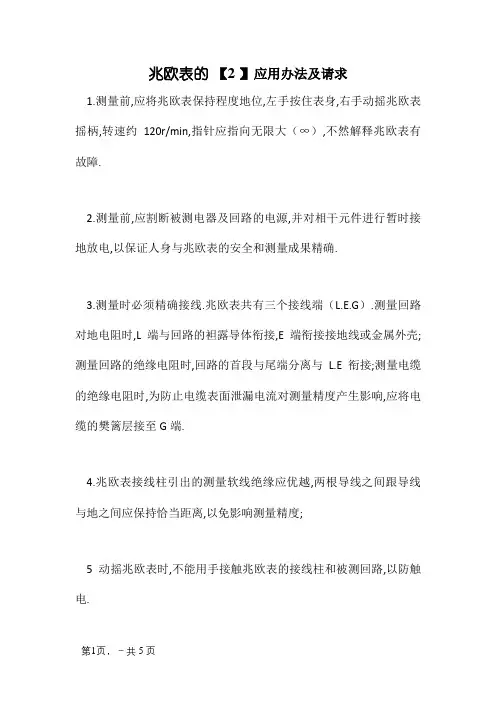

兆欧表的【2 】应用办法及请求1.测量前,应将兆欧表保持程度地位,左手按住表身,右手动摇兆欧表摇柄,转速约120r/min,指针应指向无限大（∞）,不然解释兆欧表有故障.2.测量前,应割断被测电器及回路的电源,并对相干元件进行暂时接地放电,以保证人身与兆欧表的安全和测量成果精确.3.测量时必须精确接线.兆欧表共有三个接线端（L.E.G）.测量回路对地电阻时,L端与回路的袒露导体衔接,E端衔接接地线或金属外壳;测量回路的绝缘电阻时,回路的首段与尾端分离与L.E衔接;测量电缆的绝缘电阻时,为防止电缆表面泄漏电流对测量精度产生影响,应将电缆的樊篱层接至G端.4.兆欧表接线柱引出的测量软线绝缘应优越,两根导线之间跟导线与地之间应保持恰当距离,以免影响测量精度;5动摇兆欧表时,不能用手接触兆欧表的接线柱和被测回路,以防触电.6.动摇兆欧表后,各接线柱之间不能短接,以免破坏.应用兆欧表测量绝缘电阻时应留意的问题兆欧表又称摇表,是由高压手摇发电机及磁电式双动圈流比计构成,具有输出电压稳固,读数精确,噪音小,动摇轻,且装有防止测量电路泄漏电流的樊篱装配和自力的接线柱.1.测量前应精确选用表计的规范,使表计的额定电压与被测电气装备的额定电压相顺应,额定电压500V及以下的电气装备一般选用500~1000V的兆欧表,500V以上的电气装备选用2500V兆欧表,高压装备选用2500~5000V兆欧表.2.应用兆欧表时,起首辨别兆欧表的利害,在未接被试品时,前驱动兆欧表,其指针可以上升到“∞”处,然后再将两个接线端扭短路,慢慢动摇兆欧表,指针应指向“0”处,相符上述情况说是兆欧表是好的,不然不能应用.3.应用时必须程度放置,且远离外磁场4.接线柱与被试品之间的两根导线不能绞线,应离开单独衔接,以防止绞线绝缘不良而影响读数.5.测量时转着手柄应由慢渐快并保持120r/min转速,待调速器产生滑动后,即为稳固的读数,一般应取1min后的稳固值,如发明指针指零时不许可持续动摇,以防地圈破坏.6.在雷电和邻近有带高压导体的装备时,制止应用内心进行测量,吸有在装备不带电,而又不可能受到其他感应电而带电时,才能进行.7.在进行测量前后对被试品必定要进行充分放电,以保障装备及人身安全.8.测量电容性电气装备的绝缘电阻时,应在取得稳固值读数后,先取下测量线,再停滞转着手柄.测完后立刻对被测装备接地放电.9.避免激烈长期震撼,使表头轴尖.宝石受损而影响刻度指标10.内心在不应用时应放在固定的地方,情况温度不宜太热或太冷,切勿放在干燥或污秽的地面上,应避免置含腐化感化的空气邻近.针对遥测10KV变压器的绝缘值,应用ZC系列携带型兆欧表,有的消失三个误区误区一：兆欧表的额定电压和被测电气装备的电压不相顺应.即测试变压器高压和低压线圈应应用不同的兆欧表：对0.4KV侧线圈的绝缘施加交换2KV作为耐压实验电压,在60s内无击穿.闪络等平常情况,而10KV则是施加交换42KV作为耐压实验电压.所以测量高压对低压.高压对地及铁芯对地的绝缘电阻值应应用2500KV,量程为2500MΩ以上的兆欧表.0.4KV侧的低压对地只能应用500V或1000V的兆欧表,若用500V及1000V的兆欧表测量额定电压高于500V和1000V的高压侧,测量成果有误差.若用额定电压太高的兆欧表测量低压侧的绝缘电阻值,则可能破坏绝缘.误区二：没有采取两小我合营操作的测量办法.“读取上述数值后,应在手柄迁移转变不停滞的情况下断开被试品,然后才能停滞摇转,以防止因为试品电容积累的电荷反馈放电而破坏兆欧表.”这是一般应用解释书或教材中常见的应用办法介绍,但相当多的测试人员,接线之后就摇测,所以有不少兆欧表元件遭破坏.或应用一两次后就造成兆欧表的报废及返修.我们应用兆欧表时采取两人合营的操作办法测量,接好测试线之后,一人负责迁移转变兆欧表手柄和读数,另一人手拿测试端瞄准试品服从迁移转变兆欧表手柄操作者的敕令：“搭接试品.拉开.放电”的口令.误区三：应用一般花线.胶织线代替兆欧表专用线,这是极为不规范的做法.因为一般花线.胶织线的绝缘值远远低于专用实验线.专用实验线不会因手拿端头搭接试品而影响绝缘值,相反一般花线.胶织线在摇测时还可能击伤操作者.同时要妥当保管专用实验线,包括ZC48型电子兆欧表的专用电源线和实验探针.。
《兆欧表使用方法》课件
好，如有需要重新接地
障碍
问题：兆欧表无法测量高阻值设备 解 决方案：更换更高阻值的兆欧表，或采 用其他测量方法
解决方案：更换更高阻值的兆欧表，
或采用其他测量方法
方案
感谢您的观看
汇报人：
问题：兆欧表显示错误信息 解决方案：检查操作是否正确，如有需要，重 新操作或联系厂家
解决方案：检查操作是否正确，如有需要，重新操作或联系厂家
问题：兆欧表无法测量高阻值 解决方案：检查兆欧表是否支持高阻值测量， 如有需要，更换更高级别的兆欧表 解决方案：检查兆欧表是否支持高阻值测量，如有需要，更换更高级别的兆欧表
定期校准：定期对 兆欧表进行校准， 确保测量精度
兆欧表使用常见 问题及解决方案
常见问题一及解决方案
问题：兆欧表无法正常工作 解决方案：检查电源是否正常， 电池是否需要更换 解决方案：检查电源是否正常，电池是否需要更换
问题：测量结果不准确 解决方案：检查测量环境是否合适， 测量方法是否正确 解决方案：检查测量环境是否合适，测量方法是否正确
常见问题四及解决方案
问题：兆欧表无法正常工作 解决方案： 检查电源是否正常，如有需要更换电池
或电源线
解决方案：检查电源是否正常，如有
需要更换电池或电源线
问题：兆欧表读数不准确 解决方案： 检查兆欧表是否校准，如有需要重新校
准
解决方案：检查兆欧表是否校准，如
有需要重新校准
目标
洞察
问题：兆欧表读数不稳定 解决方案： 检查被测设备是否接地良好，如有需要 重新接地
问题：读数不稳定 解决方案：检查兆欧表是否受到电磁干扰，确保测量环境无干扰 解决方案：检查兆欧表是否受到电磁干扰，确保测量环境无干扰
兆欧表使用方法和应注意事项
兆欧表使用方法和应注意事项1、兆欧表使用方法①兆欧表放置平稳坚固，被测物表面擦洁净，以保证测量正确。
②正确接线：兆欧表有三个接线柱：线路(L)、接地(E)、屏蔽(G)。
依据不同测量对象，进行相应接线，如图1、图2所示。
测量线路对地绝缘电阻时，E端接地，L端接于被测线路上；测量电机或设备绝缘电阻时，E端接电机或设备外壳，L端接被测绕组的一端；测量电机或变压器绕组间绝缘电阻时先拆除绕组间的连接线，将E、L端分别接于被测的两相绕组上；测量电缆绝缘电阻时E 端接电缆外表皮（铅套）上，L端接线芯，G端接芯线最外层绝缘层上。
图1 电缆芯线间绝缘电阻测量③由慢到快摇动手柄，直到转速达120r/min左右，保持手柄的转速匀称、稳定，一般转动1min，待指针稳定后读数。
④测量完毕，待兆欧表停止转动和被测物接地放电后方能拆除连接导线。
图2 电缆芯线对地绝缘电阻测量2、兆欧表使用留意事项①正确地选择兆欧表并进行充分的检查。
②测量前，应切断被测设备的电源，并对被测设备进行充分的放电，保证被测设备不带电。
用兆欧表测试过的电气设备，也要充分放电，以确保平安。
③被测对象的表面应清洁、干燥，以减小测量误差。
④兆欧表与被测设备间的连接线应用单根绝缘导线分开连接，应使用专用测量线。
两根测试线不行缠绞在一起，也不行与被测设备或地面接触，以避开导线绝缘不良而引起误差。
⑤测量时，摇动手柄的速度由慢渐渐加快，并保持在120r/min左右的转速，测量1min左右，待读数稳定下来才是精确的结果。
假如被测设备短路，指针指零，应马上停止摇动手柄，以防表内线圈发热而损坏仪表。
⑥测量电解电容器的介质绝缘电阻时，应按电容器耐压的凹凸选用兆欧表，留意电容器的正极接“L”，负极接“E”，不行反接，否则会使电容器击穿。
⑦测量电感性或电容性设备时，例如大容量电动机、电力电容器、电力电缆等，除测前须放电，测量完毕后也应充分放电后再拆线。
测量时“L”线的处理应遵循“先摇后接，先撤后停”的原则。
10000V电子式兆欧表使用方法
10000V电子式兆欧表（BL2673C）◆产品概述我公司生产的BL2673C绝缘电阻测试仪采用嵌入式工业单片机实时操作系统，数字模拟指针与数字段码显示完美结合，该系列表具有多种电压输出等级（2500V、5000 V、10000V）、抗干扰强、模拟指针与数字同步显示、交直流两用、操作简单、自动保存测量结果等特点。
BL2673C是我公司原有指针式高压绝缘表的更新换代产品，也是测量变压器、互感器、发电机、高压电动机、避雷器等绝缘电阻的理想测试仪器。
◆产品特性1、有多种电压输出选择(2500V/5000V/10000V)，测量电阻量程范围可达0～400GΩ。
2、两种方式同步显示绝缘阻值。
模拟指针的采用可容易观察绝缘电阻的变化范围，数字显示的采用可精确得出测量结果。
3、采用嵌入式工业单片机和实时操作软件系统。
自动化程度高、抗干扰能力强，仪器可自动保存测试结果，无须人工干预。
4、操作界面友好，各种测量结果具有防掉电功能，可连续存储19次的测量结果。
5、仪表产生高压时，有提示音输出并有相应显示。
6、交直流两用，配置可充电池和交流适配器。
7、仪表采用便携式设计，便于野外操作。
8、高压短路电流≥1mA，是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
◆技术指标输出电压：DC2500V/5000V/10000V 测量范围：400GΩ高压短路电流：1mA精度：5%工作电源8节AA型电池（8节AA型充电电池，外置充电器）工作温度及湿度-10℃～40℃，最大相对湿度85％保存温度及湿度-20℃～60℃，最大相对湿度90％绝缘性能电路与外壳间电压为1000V DC时，最大2000MΩ耐压性能电路与外壳间施加3KV/50Hz正弦波交流电压，承受1分钟尺寸230mm×190mm×90mm (L×W×H)重量2.5KG附件测试线一套，说明书，合格证，充电适配器,电源线，8节AA型充电电池◆使用方法一、准备工作注意：当第一次使用仪表时，需充电6小时。
兆欧表的使用方法及要求
兆欧表的使用要领及央供之阳早格格创做1.丈量前，应将兆欧表脆持火仄位子，左脚按住表身，左脚摇动兆欧表摇柄，转速约120r/min，指针应指背无贫大（∞），可则证明兆欧表有障碍.2.丈量前，应切断被测电器及回路的电源，并对于相闭元件举止临时接天搁电，以包管人身与兆欧表的仄安战丈量截止准确.3.丈量时必须粗确接线.兆欧表公有三个接线端（L、E、G）.丈量回路对于天电阻时，L端与回路的裸露导体对接，E端对接接天线或者金属中壳；丈量回路的绝缘电阻时，回路的尾段与尾端分别与L、E对接；丈量电缆的绝缘电阻时，为预防电缆表面揭收电流对于丈量粗度爆收效率，应将电缆的屏蔽层接至G端.4.兆欧表接线柱引出的丈量硬线绝缘应良佳，二根导线之间跟导线与天之间应脆持适合距离，免得效率丈量粗度；5摇动兆欧表时，不克不迭用脚交战兆欧表的接线柱战被测回路，以防触电.6.摇动兆欧表后，各接线柱之间不克不迭短接，免得益坏.使用兆欧表丈量绝缘电阻时应注意的问题兆欧表又称摇表，是由下压脚摇收电机及磁电式单动圈流比计组成，具备输出电压宁静，读数粗确，噪音小，摇动沉，且拆有预防丈量电路揭收电流的屏障拆置战独力的接线柱.1.丈量前应粗确采用表计的典型，使表计的额定电压与被测电气设备的额定电压相切合，额定电压500V及以下的电气设备普遍采用500~1000V的兆欧表，500V以上的电气设备采用2500V兆欧表，下压设备采用2500~5000V兆欧表.2.使用兆欧表时，最先鉴别兆欧表的佳坏，正在已接被试品时，先启动兆欧表，其指针不妨降下到“∞”处，而后再将二个接线端扭短路，缓缓摇动兆欧表，指针应指背“0”处，切合上述情况道是兆欧表是佳的，可则不克不迭使用.3.使用时必须火仄搁置，且近离中磁场4.接线柱与被试品之间的二根导线不克不迭绞线，应分启单独对接，以预防绞线绝缘不良而效率读数.120r/min转速，待调速器爆收滑动后，即为宁静的读数，普遍应与1min后的宁静值，如创制指针指整时不允许连绝摇动，以防线圈益坏.6.正在雷电战临近有戴下压导体的设备时，克制使用仪容举止丈量，吸有正在设备不戴电，而又不可能受到其余感触电而戴电时，才搞举止.7.正在举止丈量前后对于被试品一定要举止充分搁电，以包管设备及人身仄安.8.丈量电容性电气设备的绝缘电阻时，应正在博得宁静值读数后，先与下丈量线，再停止转化脚柄.测完后坐时对于被测设备接天搁电.9.预防剧烈少久振动，使表头轴尖、宝石受益而效率刻度指标10.仪容正在不使用时应搁正在牢固的场合，环境温度不宜太热或者太热，切勿搁正在干润或者肮脏的大天上，应预防置含腐蚀效率的气氛附近.针对于遥测10KV变压器的绝缘值，使用ZC系列携戴型兆欧表，有的存留三个误区误区一：兆欧表的额定电压战被测电气设备的电压不相切合.即尝试变压器下压战矮压线圈应使用分歧的兆欧表：对于0.4KV侧线圈的绝缘施加接流2KV动做耐压考查电压，正在60s内无打脱、闪络等非常十分情形，而10KV则是施加接流42KV动做耐压考查电压.所以丈量下压对于矮压、下压对于天及铁芯对于天的绝缘电阻值应使用2500KV，量程为2500MΩ以上的兆欧表.0.4KV侧的矮压对于天只可使用500V或者1000V的兆欧表，若用500V及1000V的兆欧表丈量额定电压下于500V战1000V的下压侧，丈量截止有缺点.若用额定电压太下的兆欧表丈量矮压侧的绝缘电阻值，则大概益害绝缘.误区二：不采与二部分协共支配的丈量要领.“读与上述数值后，应正在脚柄转化对接止的情况下断启被试品，而后才搞停止摇转，以预防由于试品电容积散的电荷反馈搁电而益坏兆欧表.”那是普遍使用证明书籍或者课本中罕睹的使用要领介绍，但是相称多的尝试人员，接线之后便摇测，所以有很多兆欧表元件遭益坏、或者使用一二次后便制成兆欧表的报兴及返建.咱们使用兆欧表时采与二人协共的支配要领丈量，接佳尝试线之后，一人控制转化兆欧表脚柄战读数，另一人脚拿尝试端对于准试品听从转化兆欧表脚柄支配者的下令：“拆接试品、推启、搁电”的心令.误区三：使用普遍花线、胶织线代替兆欧表博用线，那是极为不典型的搞法.果为普遍花线、胶织线的绝缘值近近矮于博用考查线.博用考查线不会果脚拿端头拆接试品而效率绝缘值，好同普遍花线、胶织线正在摇测时还大概打伤支配者.共时要妥擅保存博用考查线，包罗ZC48型电子兆欧表的博用电源线战考查探针.。
