35kV及以下系统保护配置原则及整定方案
35kV及以下电网继电保护配置与整定计算原则
（3）对于环状网络中的线路，流过保护的最大运行方式应 在开环运行方式，开环点应选在所整定保护线路的相邻 下一级线路上。而最小短路电流，应选择闭环运行方式。 同时，在合理地停用该保护后面的机组、变压器和线路。
A
电源
S 1
d-1 1
S 2
电源S2
2
3
3
B
开环点
d-2
4
4
C
S
3
电源S3
E
D 用户1
（四）选取流过保护的最大负荷电流的方法：
按负荷电流整定的保护，需考虑各种运行 方式变化时出现的最大负荷电流，一般应考虑 到一下运行变化： （1）备用电源自投引起的增加负荷； （2）并联运行线路的减少，负荷的转移； （3）环状网路的开环运行，负荷转移； （4）对于两侧电源的线路，当一侧电源突然切除 发电机，引起另一侧增加负荷；
（2）多段保护的整定应按保护段分段进行，第一段保 护通常按保护范围不伸出被保护对象的全部范围整定。其 余各段均应按上、下级保护的对应段进行配合整定，所谓 对应段实质上一级保护的二段与下一级保护的一段相对应。 同理类推其它段保护，当这样整定的结果不能满足灵敏度 的要求时，可不按对应段整定配合，即上一级保护的二段 与下一级保护的二段配合，或三段配合，同理，其余各段 保护也按此方法进行，直至各段保护均整定完毕。
核和调整保护定值，确保保护正确动作。
3、整定计算准备工作和步骤
1、确定要整定的元件，收集整定计算所需资料（包括图纸、保护装 置说明书、定值清单、设备参数等等）；
2、在原有的意义系统图上增加绘制新的设备一次接线； 3、根据设备参数绘制正序阻抗图； 4、选择最大方式、最小方式下的电网情况，并综合考虑设备运行极
35kV电网继电保护
电力变压器保护
变压器相间短路的后备保护
变压器相间短路的后备：
既是变压器主保护的后备又是相邻母线或线路的后备
保护。 保护形式：
过电流保护、低电压起动的过电流保护、复合电压起
动的过电流保护、负序电流保护和低阻抗保护等。
电力变压器保护
过电流保护：
电力变压器保护
低压启动的过电流保护：
电力变压器保护
变压器过负荷保护
电流Ⅲ段一般做后备保护。 Ⅲ段的后备作用：
1)近后备——同一地点电流Ｉ、Ⅱ段拒动的后备
2）远后备——下一个变电站的保护和断路器拒动的后备（防止短路 点不切除）
35kV电网线路保护
4、评价
简单可靠，灵敏性好。 故障靠电源越近，短路电流越大，过电流保护切除故障的时
间越长（不利），故不能作主保护。
5、原理接线 与限时电流速断保护类似，主要区别是：时间继电器的时间整定值 不同。
当变压器内部发生严重故障时，重瓦斯保护动作，瞬 时动作跳开变压器的各侧断路器。
电力变压器保护
瓦斯保护原理接线图
电力变压器保护
轻瓦斯动作值：采用气体容积大小表示；
整定范围通常为：250cm3～300cm3
重瓦斯动作值：采用油流速度大小表示； 整定范围通常为：0.6～1.5m／s。
电力变压器保护
瓦斯保护优缺点：
三段式相间电流保护配置示意图
35kV电网线路保护
阶段（三段）式电流保护的归总原理接线图
阶段式电流保护简单、可靠，在35KV及以下低压配电网络中得到广泛应用。 主要缺点：受电网接线及系统运行方式变化的影响较大。
35kV电网线路保护
阶段（三段）式电流保护的原理展开接线图
35kV电网线路保护
35KV负荷变电站各个保护定置配置原则
1
-30°灵敏角投退（ALM2）
0
电流II段电压投退（UBS2）
1
电流II段方向投退（DBS2）
0
3.电流Ⅲ段保护
电流Ⅲ段定值（Idz3）
与变压器高压侧III段定置相同（注：需则算为进线定值）
延时方式(YSFS)
0
电流Ⅲ段时限（T3）
1
电流Ⅲ段电压定值（Udz3）
70
-30°灵敏角投退（ALM3）
比率制动系数（S）
一般取0.5
谐波制动系数（K2）
一般取0.2
差动平衡系数（Kb）
Kb＝1.732*（Un低*N低）/（Un高*N高）
TA断线闭锁投退（TABS）
1
TA二次接线(TAJX)
根据现场接线设置1
4. 差流越限保护
差流越限定值（Iyx）
0.5倍的最小动作电流
差流越限时限（Tyx）
5～10S
进线不投重合闸
重合闸同期角（Ach）
进线不投重合闸
重合闸方式（Mch）
进线不投重合闸
抽取电压相别（TUx）
进线不投重合闸
遥控合闸方式（Myh）
进线不投重合闸
6.零序电流保护（R1版）
零序电流定值（I0dz）
一般不投0.12
零序电流时限（T0）
一般不投5
零序电流跳闸（I0TZ）
一般不投0
7．零流I段
保护（R2版）
0.1
零序时限(Tlx)
10
跳闸控制字(LXTZ)
0
8低电压保护
低电压定值(Udy)
50
低电压时限(Tdy)
0.5
9过电压保护
过电压定值(Ugy)
35kV及以下电网系统保护整定原则和算例
35kV及以下电网系统保护整定原则和算例摘要：对35KV 电网存在的线路多、分布广、支接线多等特点。
一种图形界面和数据库后台相结合的继电保护整定管理系统，有效地简化了继电保护工作人员在保护整定时所需的繁重的工作量，解决了保护定值相互配合的复杂关系，并开发出基于SQL Server相结合的继电保护参数，数据和图文管理系统。
该系统具有整体功能强，操作简单灵活，数据及图文动态管理等特点。
对地区电网继电保护实现计算机整定及管理具有广泛的推广价值。
本文提出整定计算，验证了系统整定计算的有效性和正确性。
关键词：继电保护；整定计算；数据管理我国电网还在大量采用35 kV电压等级送电，35 kV电网为中性点不接地系统，线路保护主要配置为电流保护[1]。
为满足电站用户的要求，针对该片电网结构及保护配置等状况，采用环网运行以提高电网的可靠性。
环网运行将使电网继电保护整定计算复杂化，尤其是电流保护受运行方式影响大。
整定规程建议电网“ 环网布置，解环运行”，因此如何整定、配合以及如何解决整定中存在问题成为能否满足环网运行要求的关键因素。
1 继电保护的整定计算简单说就是给出继电保护装置的定值，对于电力系统中的全部继电保护，编制一个整定方案。
实际上，继电保护整定计算涉及运行方式选择、短路电流计算、继电保护装置原理、系统稳定要求，以及与之相对应的计算机、数据库、图形化、管理流程等相关问题和技术手段。
继电保护整定计算方法按保护构成原理分为两种。
第一种是以差动为基本原理的保护，在原理上具备了可区分内、外故障的能力，保护范围不变，定值与相邻保护没有配合关系，具有独立性。
第二种是阶段式保护，它们的整定值要求与相邻上、下级保护之间有严格的配合关系，而它们的保护范围由随着电力系统运行方式的改变而变化，所以阶段式保护的整定计算是比较复杂的，整定结果的可选型也是比较多的。
2 35kV及以下线路一般配置阶段式电流保护（1）瞬时电流速断保护。
（2）限时电流速断保护。
35kV集电线路保护设置及原理
集电线路保护设置及保护原理
海派风电场35kV集电线路保护配置
• 瞬时电流速断保护
• 限时电流速断保护 • 定时电流速断保护
瞬时电流速断不能保护线路的全长，保护范围 受系统运行方式变化的影响
风机变
35kV母线 K
最大运行方式保护范围 最小运行方式保护范围
~
Ik
最大运行方式 最小运行方式
l
3.单相原理图
QF
4.特点 简单可靠，动作迅速。 不能保护线路的全长，保护范围受系统运行方式变 化的影响
限时电流速断保护(电流Ⅱ段保护)
瞬时电流速断保护(电流Ⅰ段保护)
1.工作原理 动作电流：躲开本线路末端的最大短路电流 动作时间：继电器固有动作时间
2.保护范围
不能保护线路全长，且保护范围随系统运行方式和故障 类型的变化而变化。规程规定，其最小保护范围一般不 应小于被保护线路全长的15%20%。
电网的最大运行方式：是电网在该方式下运行时 具有最小的短路阻抗值，发生短路时产生的短路 电流为最大的一种运行方式。一般根据电网的最 大运行方式的短路电流值校验所选的电气设备的 稳定性。 电网的最小运行方式：是电网在该方式下运行时 具有最大的短路阻抗值，发生短路时产生的短路 电流为最小的一种运行方式。一般根据电网的最 小运行方式的短路电流值校验继电保护装置的灵 敏度。
瞬时电流速断保护范 围不低于线路全长的 15%~20%
3.单相原理图
4.特点 灵敏性较好，可保护全长 速动性差，带0.3－1S延时，依靠动作电流值和动 作时间共同保证其选择性。
35kV继电保护的配置及整定计算分析

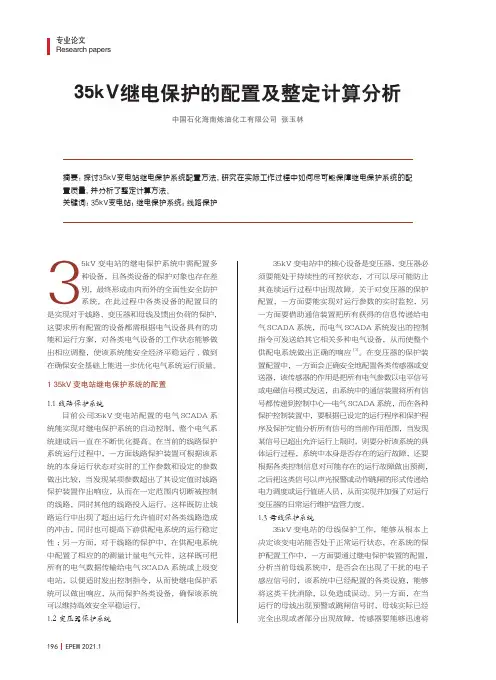

196 EPEM 2021.1专业论文Research papers35kV继电保护的配置及整定计算分析中国石化海南炼油化工有限公司 张玉林摘要：探讨35kV变电站继电保护系统配置方法，研究在实际工作过程中如何尽可能保障继电保护系统的配置质量，并分析了整定计算方法。
关键词：35kV变电站；继电保护系统；线路保护35kV 变电站的继电保护系统中需配置多种设备，且各类设备的保护对象也存在差别，最终形成由内而外的全面性安全防护系统，在此过程中各类设备的配置目的是实现对于线路、变压器和母线及馈出负荷的保护，这要求所有配置的设备都需根据电气设备具有的功能和运行方案，对各类电气设备的工作状态能够做出相应调整，使该系统能安全经济平稳运行,做到在确保安全基础上能进一步优化电气系统运行质量。
1 35kV 变电站继电保护系统的配置1.1 线路保护系统目前公司35kV 变电站配置的电气SCADA 系统能实现对继电保护系统的自动控制，整个电气系统建成后一直在不断优化提高。
在当前的线路保护系统运行过程中，一方面线路保护装置可根据该系统的本身运行状态对实时的工作参数和设定的参数做出比较，当发现某项参数超出了其设定值时线路保护装置作出响应，从而在一定范围内切断被控制的线路，同时其他的线路投入运行。
这样既防止线路运行中出现了超出运行允许值时对各类线路造成的冲击，同时也可提高下游供配电系统的运行稳定性；另一方面，对于线路的保护中，在供配电系统中配置了相应的的测量计量电气元件，这样既可把所有的电气数据传输给电气SCADA 系统或上级变电站，以便适时发出控制指令，从而使继电保护系统可以做出响应，从而保护各类设备，确保该系统可以维持高效安全平稳运行。
1.2 变压器保护系统35kV 变电站中的核心设备是变压器，变压器必须要能处于持续性的可控状态，才可以尽可能防止其连续运行过程中出现故障。
关于对变压器的保护配置，一方面要能实现对运行参数的实时监控，另一方面要借助通信装置把所有获得的信息传递给电气SCADA 系统，而电气SCADA 系统发出的控制指令可发送给其它相关多种电气设备，从而使整个供配电系统做出正确的响应[1]。
35KV配电系统继电保护常用方案及整定计算
35KV配电系统继电保护常用方案及整定计算简介：本文论述10KV配电系统继电保护常用方案及整定计算，经多年运行考验，选择性好、动作准确无误，保证了供电可靠性。
笔者曾作过10多个10KV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10KV出线、开关站10KV进出线均选用定时限速断、定时限过流。
保护配置及保护时间设定。
一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。
2.可靠性、选择性、灵敏性、速动性应严格保障。
二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。
2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。
3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。
4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV系统网络容量为无限大，对实际计算无多大影响。
5.本计算：基准容量Sjz=100MV A，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。
三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
四、短路电流计算：110KV站一台31.5MVA，，10KV 4Km电缆线路（电缆每Km按0.073，架空线每Km按0.364）=0.073×4=0.2910KV开关站1000KVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。
35kV及以下配电线路保护的整定计算
变压器 Ｔ 接于同一条线路的各个分支上；有的线路
短到几百米 ，有的线路长到几十公里 ；有的线路为 架空导线，有的线路为全电缆；有的线路上的配 电 变压器很小，最大不过 ＩＯＶ ，有 的线路上却有几 ＯｋＡ
千千伏安的变压器；有的线路属于最末级保护，有
的线路末端还接有开闭站或用户变电所等。 针对配电线路 的上述特点， 整定计算时需要做一 些具体的特殊的考虑，以满足保护 “ 四性”的要求。
（ ）躲过线路上最大 １ １ 台变压器二次侧最大短 路 电流 整定 ： ．
Ｉ Ｋ Ｘ ｄ ｋ Ｉ ＝
电流Ⅲ 段 （ 过电流保护 ）在一般情况下，它不 仅能够保护本线路的全长，而且也能保护相邻线路 的全长，以起到后备保护的作用。 ３ ３ １ 整定原则 ．． ３ ３ １１ 按躲过该线路上可能出现 的最大 负荷 电 ．． ． 流 整定
４ ３
长，为线路的主保护 ，但其保护范围受系统运行方 式变化的影响。
３２ １ 整 定原 则 ．．
对于农网线路，一般没有大的变压器时，可直 接按保证线末最远点小方式下两相短路故障有 １５ ． 的灵敏度整定：对于很长的线路，可按保证主线末 或柱上油开关处小方式下有规定的灵敏度整定。
３ ３ 过 电流保护 ．
尤其是长线路 ，可 以直接按保证 出口故障有规定的
灵敏度整定。 ３ ２ 延时电流速断保护 ． 。
维普资讯
３ｋ ５Ｖ及以下配电线路保护的整定计算
电流 口 （ 时 电流 速 断保护 ）要求 保护 线路全 段 延 处 ，应 有规 定 的灵 敏度 。
Ｉ＝ ￣Ｉ ＱＸＫ Ｘ Ｉｌ ／ ｈ Ｉ ｌ ｆ （ －
式中：
Ｋ一可 靠系 数 ，一 般取 １３ ．： Ｋ一返 回系 数 ，一 般取 ０ ８ ； “ ．５
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35kV及以下系统变压器及线路保护的配置与整定一、保护配置要求GB/T-14285-2006《继电保护和安全自动装置技术规程》要求：（一）35kV线路保护35kV为中性点非有效接地电力网的线路，对相间短路和单相接地，应按本条的规定装设相应的保护。
1、对相间短路，保护应按下列原则配置：1）保护装置采用远后备方式。
2）下列情况应快速切除故障：A）如线路短路，使发电厂厂用电母线低于额定电压的60％时；B）如切除线路故障时间长，可能导致线路失去热稳定时；C）城市配电网络的直馈线路，为保证供电质量需要时；D）与高压电网邻近的线路，如切除故障时间长，可能导致高压电网产生稳定问题时。
2、对相间短路，应按下列规定装设保护装置。
1）单侧电源线路可装设一段或两段式电流速断保护和过电流保护，必要时可增设复合电压闭锁元件。
由几段线路串联的单侧电源线路及分支线路，如上述保护不能满足选择性、灵敏性和速动性的要求时，速断保护可无选择地动作，但应以自动重合闸来补救。
此时，速断保护应躲开降压变压器低压母线的短路。
2）复杂网络的单回路线路A）可装设一段或两段式电流速断保护和过电流保护，必要时，保护可增设负荷电压闭锁元件和方向元件。
如不满足选择性、灵敏性和速动性的要求或保护构成过于复杂式，宜采用距离保护。
B）电缆及架空短线路，如采用电流电压保护不能满足选择性、灵敏性和速动性要求时，宜采用光纤电流差动保护作为主保护，以带方向或不带方向的电流电压保护作为后备保护。
C）环形网络宜开环运行，并辅以重合闸和备用电源自动投入装置来增加供电可靠性。
如必须环网运行，为了简化保护，可采用故障时先将网络自动解列而后恢复的方式。
3、平行线路平行线路宜分列运行，如必须并列运行时，可根据其电压等级，重要查那关度和具体情况按下列方式之一装设保护，整定有困难时，运行双回线延时段保护之间的整定配合无选择性：A）装设全线速动保护作为主保护，以阶段式距离保护作为主保护和后备保护；B）装设有相继速动功能的阶段式距离保护作为主保护和后备保护。
4、中性点经低电阻接地的单相电源线路装设一段或两段三相式电流保护，作为相间故障的主保护和后备保护；装设一段或两段零序电流保护，作为接地故障的主保护和后备保护。
串联供电的几段线路，在线路故障时，几段线路可以采用前加速的方式同时跳闸，并用顺序重合闸和备用电源自动投入装置来提高供电可靠性。
5、对中性点不接地或经消弧线圈接地线路的单相接地故障，保护的装设原则及构成方式按执行。
6、可能出现过负荷的电缆线路或电缆与架空混合线路，应装设过负荷保护，保护宜带时限动作于信号，必要时可动作于跳闸。
（二）10kV线路保护10kV为中性点非有效接地电力网的线路，对相间短路和单相接地，应按本条的规定装设相应的保护。
1、相间短路保护应按下列原则配置：1）保护装置由电流继电器构成，应接于两相电流互感器上，并在仝一网络的所有线路上，均接于相同两相的电流互感器。
2）保护应采用远后备方式。
3）如线路短路使发电厂厂用母线或重要用户母线电压低于额定电压的60％以及线路导线截面过小，不允许带时限切除短路时，应快速切除故障。
4）过电流保护的时限不大于0.5s～0.7s,且没有3)条所列情况,或没有配合上要求时，可装设速动的电流速段保护。
2、对相间短路，应按下列规定装设保护：1）单侧电源线路可装设两段过流保护，第一段为不带时限的电流速断保护，第二段为带时限的过电流保护，保护可采用定时限或反时限特性。
保护装置仅装在线路电源侧。
线路不应多级串供，以一级为宜，不应超过二级。
必要时，可配置光纤差动电流保护作为主保护，单时限的过电流保护作为后备保护。
2）双侧电源线路可装设带方向或不带方向的电流速断保护和过电流保护。
短线路、电缆线路、并联连接的电缆线路宜采用光纤电流差动保护作为主保护，带方向或不带方向的电流保护作为后备保护。
尽可能不并列运行，当必须并列运行时，应配以光纤电流差动保护，带方向或不带方向的电流保护作后备保护。
3）环形网络的线路3～10kV不宜出线环形网络的运行方式，应开环运行。
当必须以环形方式运行时，为简化保护，可采用故障时将环网自动解列而后恢复的方式，对于不宜解列的线路，可参照2）条的规定。
4）发电厂厂用电源线发电厂厂用电源线，宜装设纵联差动保护和过电流保护。
3、对单相接地短路，应按下列规定装设保护；1）在发电厂和变电所母线上，应装设单相接地监视装置。
监视装置反应零序电压，动作于信号。
2）有条件安装零序电流互感器的线路，如电缆线路或经电缆引出的架空线路，当单相接地电流能满足保护的选择性和灵敏性要求时，应装设动作于信号的单相接地保护。
如不能安装零序电流互感器，而单相接地保护能够躲过电流回路中的不平衡电流的影响，例如单相接地电流较大，或保护反应接地电流的暂态值等，也可将保护装置接于三相电流互感器构成的零序回路中。
3）在出线回路数不多，或难以装设选择性单相接地保护时，可用依次断开线路的方法，寻找故障线路。
4）根据人身和设备安全的要求，必要时，应装设动作于跳闸的单相接地保护。
4、可能时常出线过负荷的电缆线路，应装设过负荷保护。
保护宜带时限动作于信号，必要时可动作于跳闸。
二、10～35kV系统继电保护配置原则1、10～35kV线路配置微机型三段式电流保护。
2、单侧电源线路,保护装置仅装在线路的电源侧。
线路不应多级串供，以一级为宜，不应超过二级。
可装设三段式电流保护、具备三相一次自动重合功能。
电容器保护配置限时速断过电流、电容器保护配置限时速断过电流、过电压、低电压、零序电压保护。
1）常规微机保护无法满足保护灵敏度及配合性要求、无整定范围的短线路(一般为3～5kM)，应配置光纤电流差动保护作为主保护，带时限的三段式电流保护作为后备保护。
2）多级串供线路，在不满足选择性要求时应逐级配置光差保护。
3）开闭所、配电室及高分箱应在出线侧配置断路器及保护装置。
4）如若线路配置光纤差动保护，则线路两侧均应配置断路器。
5）10kV及以上电厂/场、光伏电站并网线及上级联络线和并列运行的双线，配置光纤纵联电流差动保护。
3、双侧电源线路1）可装设带方向或不带方向的电流速断保护和过电流保护。
2）短线路、电缆线路、并联连接的电缆线路易采用光纤电流差动保护作为主保护，带方向或不带方向的电流保护作为后备保护。
4、并列运行的平行线路尽可能不并列运行，当必须并列运行时，应配以光纤电流差动保护，带方向或不带方向的电流保护作为后备保护。
5、通过10kV(6kV)～35kV电压等级并网的分布式电源，宜采用专线方式接入电网并配置光纤电流差动保护。
在满足可靠性、选择性、灵敏性和速动性要求时，线路也可采用“T”接方式，保护采用电流电压保护。
6、变电站、开闭所、配电室内部的保护型号及厂家不宜过多，应尽量保持配置一致性。
三、35kV/10kV线路保护整定原则1、部分短线路和小电源并网线路配有全线速动的光纤主保护及后备保护，其余线路均为常规的三段式电流保护。
2、中低压出线以保主网、保设备为前提，速断段保护可采用全线速断原则整定，时间为0秒，其非选择性投重合闸弥补。
3、三段式电流保护按照逐级配合的原则整定，时间级差为0.3秒；特殊要求可缩短时间级差（0.1S-0.2S）。
4、为保证线路保护的选择性、灵敏性及速动性，要求所带变压器低压侧解列运行。
(依照保护定值单说明执行)5、35kV/10kV全电缆线路重合闸退出运行；线路为电缆与架空线的混合线路时，当电缆超过全长的二分之一时，重合闸应退出运行。
6、直配线路的负荷端保护正常退出运行，配有光纤保护的线路负荷端正常运行只投光纤保护，且宜投发信。
7、线路所带变压器容量较大时，存在过流II段电流值伸出变压器低压侧的可能性（定值单备注说明），当变压器低压出线故障本线路开关未跳开时高压侧线路电源侧保护过流II段保护会比所带变压器后备保护动作快，造成停电范围扩大。
8、由于部分变电站多电源供电时大、小方式间相差较大，为保证保护的配合性，不同电源供电需对应不同定值单，要求运行方式改变前由运行人员在现场切换保护定值区并与当值调度员核对需执行的定值单内容。
四、35kV/10kV线路保护整定实例1、35kV线路保护整定例：高山站35kV高段1＃线保护定值计算1）线路参数：L＝9.2Km 导线型号：LGJ-150 Z*=0.3034（总阻护/基准值（13.7））所带负荷：段家村1＃主变 S=10000kVA Z*=0.75（短路阻抗Ud/S标么值（10））高山站35kV母线：X大＝0.137539 X小＝0.23457开关编号：3015、3016CT变比：600/5高山站主变35kV保护定值高山站2#主变RCS-978E低后备保护定值单主变容量=120 MV A容量比：1/1/0.5CT变比：35KV侧=1500/5III侧后备保护定值01 相电流起动＝1170A/3.9A02 复压闭锁负序相电压＝7V 03 复压闭锁相间低电压＝70V04 过流I段＝3090A/10.3A （35KV母线Ksen＝1.8）t1＝0.9S (跳母联3010开关) 一时限控制字＝0041Ht2＝1.2S （跳本侧3012开关）二时限控制字＝0009Ht3＝1.5S （跳总出口）三时限控制字＝000FH05过流II段＝1230A/4.1A （35KV母线Ksen＝4.5 小方式高周线末Ksen＝1.95）t1＝2.6S (跳母联3010开关) 一时限控制字＝0041Ht2＝2.9S （跳本侧3012开关）二时限控制字＝0009Ht3＝3.2S (跳总出口) 三时限控制字＝000FH06 过负荷I段＝1110A/3.7A t＝9S 信号07 零序电压报警＝10V t＝＝9S 信号08 过流I段经复压闭锁＝1 09 过流II段经复压闭锁＝110 过负荷I段投入＝1 11 零序电压报警投入＝12）高山区域供电示意图：3）220kV高山站一次接线图：4）过流I段：按躲线末最大短路电流整定I（3）＝1560/（0.13753＋0.3034）＝3538AI dz＝1.3×3538/(600/5)=38.5A（二次值）－4596A（一次值）保护范围：L％＝(1560×0.866/4596-0.13753)÷0.3034＝51%(大方式)L％＝(1560×0.866/4596-0.23457)÷0.3034＝19%(小方式)T＝0s5）过流II段：躲段家村主变低压侧短路I（3）＝1560/（0.13753＋0.3034＋0.75/2）＝1912A（段家村主变低压侧并列运行）I dz＝1.2×1912/(600/5)=19.1A（二次值）－2292A（一次值）线末小方式：I（2）＝1560×0.866/（0.23457＋0.3034）＝2511AKlm＝2511/2292＝1.09＜1.5此定值不满足灵敏度要求。
