喷粉前处理工艺流程
粉末静电喷涂工艺流程的工序
粉末静电喷涂工艺流程的工序1.表面预处理。
主要是脱脂、除锈，其方法与涂液态漆的预处理相同。
2.刮腻子。
根据工件缺陷程度涂刮导电腻子，干燥后用砂纸磨平滑，即可进行下道工序。
3.保护（也称蔽覆）。
工件上若某些部位不要求有涂层，在预热前可采用保护胶等掩盖起来，以避免喷上涂料。
4.预热。
一般可不需预热。
如果要求涂层较厚，可将工件预热至180～20℃，这样可以增加涂层厚度。
5.喷涂。
在高压静电场下，将喷粉枪接负极，工件接地（正极）构成回路，粉末借助压缩空气由喷枪喷出即带有负电荷，按异性相吸原理喷涂到工件上固化。
6.喷涂后的工件，送入180～200℃的烘房内加热，使粉末固化。
7.清理。
涂层固化后，取下保护物，修平毛刺。
8.检验。
检查工件涂层，凡有漏喷、碰伤、针气泡等缺陷的，都应返工重喷.9.缺陷处理。
对被检出的有漏喷、针孔、碰伤、气泡等缺陷的工件，进行返修或重喷。
一、原理：工作时静电喷涂的喷枪或喷、喷杯部分接负极，工件接正极并接地，在高压静电发生器的高电压作用下，喷枪（或喷盘、喷杯）的端部与工件之间就形成一个静电场。
涂料微粒所受到的电场力与静电场的电压主和涂料微粒的带电量成正比，而与喷枪和工件间的距离成反比，当电压足够高时，喷枪端部附近区域形成空气电离区，空气激烈地离子化和发热，使喷枪端部锐边或极针周围形成一个暗红色的晕圈，在黑暗中能明显看见，这时空气产生强烈的电晕放电。
涂料中的成膜物即树脂和颜料等大多数是由高分子有机化合物组成，多成为导电的电介质，溶剂形涂料除成膜物外还有有机溶剂、助溶剂、固化剂、静电稀释剂、及其他各类添加剂等物质。
这类溶剂性物质除了苯、二甲苯、溶剂汽油等，大多是极性物质，电阻率较低，有一定的导电能力，它们能提高涂料的带电性能。
电介质的分子结构可分为极性分子和非极性分子二种。
极性分子组成的电介质在受外加电场作用时，显示出电性；非极性分子组成的电介质在外加电场作用下，显示电极性，从而对外来的导性电荷产生亲合力，使电介质在外加电场中其外表面能局部带电。
喷粉工艺参数(精)
喷粉工艺参数（一）、前处理工序1、脱脂：温度40－60℃，时间：约5分钟（必要时开搅拌泵）游离酸度：3－6点。
如可用TL－30脱脂剂及TLJ－10脱脂粉；或碱脱脂游离碱度在30～40Pt，温度30～40℃，处理时间5～10min，再用冷水清洗用流动水清洗，控制水的PH值为7～8。
2、水洗：温度：常温时间：1－2分钟，PH＝8－93、酸洗：温度：40－50℃（必要时）浓度：18％时间：（相对应工件的锈蚀程度而定）,如可用CLJ－333除锈剂；或者控制除锈液中的Fe2＋含量＜120g／l，酸含量控制在20～30g／l，温度30～40℃，处理时间5～10min4、水洗：温度：常温，时间：2－3分钟PH＝8－95、表调：温度：常温，时间：0.5-1分钟，PH＝8－9,如可用采用BLJ－66表面调整剂；或者控制表面调整液的酸度为16～20Pt，PH值为8．5～9，处理时间为1～2min。
6、磷化：（锌）：温度：40－55℃，时间：2－3分钟。
FA＝0.6－1.3点，TA＝18－25点，促进值：1.5-3.5点,如可用LLJ－828补给剂及JLJ－82加速剂；或者控制磷化液的总酸度为30～35Pt，游离酸度2～3Pt，酸比＞10，促进剂点数3～4Pt，磷化温度30～40℃，处理时间5～10min；磷化膜重1．5～2．0g／m2；耐蚀性：硫酸铜溶液点滴试验＞5min，3％NaCl溶液浸泡＞12h。
然后用热水清洗控制热水温度80～90℃，PH值为7～8。
7、水洗：温度：常温或加垫60-70℃，时间：1-2分钟8、纯水洗：温度：常温，时间：待工件全部被洗到，并没有残留物为OK。
（二）、脱水烘干1、方式：烘干炉烘烤。
2、温度：120－150℃。
3、时间：相对应工件定时间（必需实干）。
一般：5－10分钟（三）、上件工序：（四）、喷粉工序1、操作方式：人工（手动）喷粉2、技术工艺参数：●静电电压：70－80KV,电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低●压缩空气压力：6－7KG／cm2●静电高压60-90kV。
喷涂喷粉制造工艺流程
喷涂喷粉制造工艺流程工件前处理→喷粉→固化→检查→废品前处理最基本步骤为：除油-水洗-除锈-水洗-中和-水洗-表调-磷化-水洗有些工件还需要抛丸或打沙，有色金属需要用，专用的前处理液工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件外表形成一层锌系磷化膜以增强喷粉后的附着力。
前处理后的工件必需完全烘干水分并且充沛冷却到35℃以下才干保证喷粉后工件的理化性能和外观质量。
1 粉末静电喷涂的基本原料用室内型环氧聚酯粉末涂料。
主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。
辅助资料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3含油量小于1.010-5％(质量分数)]2、粉末静电喷涂的施工工艺静电高压60-90kV电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。
静电电流1020μA电流过高容易发生放电击穿粉末涂层；电流过低上粉率低。
流速压力0.30—0.55MPa.流速压力越．高则粉末的堆积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
雾化压力0.30—0.45MPa适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。
适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。
清枪压力0.5MPa清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞供粉桶流化压力0.040.10MPa供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易呈现供粉不足或者粉末结团。
喷枪口至工件的距离150300mm喷枪口至工件的距离过近容易发生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。
3、粉末静电喷涂的主要设备喷枪和静电控制器喷枪除了保守的内藏式电极针，外部还设置了环形电晕而使静电场更加均匀以保持粉末涂层的厚度均匀。
静电控制器产生需要的静电高压并维持其稳定，动摇范围小于10％。
五金喷粉工艺流程
五金喷粉工艺流程／技巧/维护：五金喷粉工艺流程:喷粉的工艺流程:(专业的公司都是自动流水操作)ﻫ把产品用气枪吹掉表面的垃圾(人工)-－--－--产品有缺陷(如凹瘪)的磨光、抛光(人工)--－--－－-上挂(人工)－--－----脱脂除油---－--酸洗-------－-清洗---－－-磷化-----－喷粉-－－--－烘烤（干燥）-----下挂(人工)--－---检验包装（人工) . 喷粉厚度的检验有测厚仪,抗击性测试．1.金属喷粉，喷油漆前处理：脱脂\水洗\酸洗１5－３０min(盐酸,硫酸两种）\水洗\中和＼水洗\表调＼磷化(皮摸）１5－３0minﻫ要求:金属表面无锈班＼皮摸呈暗灰色且均匀＼表面无白灰\需烘烤无水分（特别注意流水孔处无药液流痕)ﻫ2．喷涂第一道底漆主要是防锈,前补正-DＩSK－后补正-流平-烘烤时间一般按制程时间来定,此道工艺温度一般设定在１０0度---－1２０度之间(现在的气温条件，根据制程来定)，方式最好是流水线作业．主要设备:喷枪有条件可用DIＳＫﻫ3.第三点和第二点基本相同只是做工上不一样，在温度上为12０－－-－1８0度之间(按照油漆特性和制程来定),一般是面漆和金油.ﻫ４.检验规范就要看客户要求和公司QC部门怎么样要求，主要测试方法：落球实验(用直径为1．5CＭ的实心球和长度为1.5Ｍ的空心竿，测试油漆的强度和粘合力）．百格实验(美工刀和胶带测试油漆的附着力)文件为<涂装表面检测报告>５.注意事项:表面无碰伤，划痕，不得色差,无流垂（流痕)，颜色无污染，无杂质，无毛刺，不得补正不全,不的漏底,表面需流平,无凹凸，基材表面需平整光滑（必要时要经打磨后方能进行作业),以及客户指定的其它要求（包装等)．喷粉、喷油作业规范及检验标准内容细则:１.前处理,包括基材处理,前处理液、配方、条件ﻫ２．打底材料，工艺条件、时间、温度、设备、作业方试ﻫ3.喷油的材料，工艺条件、时间、温度、设备、作业方试4．检验的规范，主要以测试性能,依据的文件５.包括注意的事项ﻫ6.有喷粉后喷油的工艺更好[B][B]由于近年来珠三角地区制造业的飞速发展以及对环保的重视，静电粉未喷涂工艺(以下简称静电喷粉)在该地区迅速普及，但是对于如何选购该工艺流程中最关键的静电喷粉设备,许多从业者都很茫然,以下将介绍给您一套简便的挑选办法。
喷粉前处理工艺流程
喷粉前处理工艺流程喷粉前处理工艺是指在进行喷粉前对工件进行表面处理的一系列工艺流程。
通过喷粉前的处理，可以提高工件表面的附着力和耐腐蚀性，使喷粉后的效果更加美观和持久。
下面将详细介绍喷粉前处理工艺流程的几个关键步骤。
1. 清洗工件清洗工件是喷粉前处理工艺中的第一步，它的目的是去除工件表面的油污、灰尘和其他杂质，确保表面干净。
清洗工件可以使用水和清洗剂进行，也可以采用机械清洗的方式，如喷砂、喷丸等。
清洗工件时需要注意选择适当的清洗剂和清洗方法，避免对工件造成损害。
2. 去除氧化层有些工件表面可能存在氧化层，这会影响喷粉后的附着力。
因此，在喷粉前需要将氧化层去除。
去除氧化层的方法有化学处理、机械处理等。
化学处理可以使用酸洗、酸蚀等方法，机械处理可以采用打磨、抛光等方式。
根据工件的具体情况选择适当的方法进行处理。
3. 表面预处理表面预处理是指在去除氧化层后，对工件表面进行一些特殊处理，以提高喷粉后的附着力和耐腐蚀性。
常用的表面预处理方法有磷化、阳极氧化、电镀等。
这些方法可以形成一层保护膜，增强工件表面的抗腐蚀性能。
4. 应用底漆底漆是喷粉前处理工艺中的重要环节。
底漆的作用是填充工件表面的微小孔洞，提高喷粉涂层的附着力和光泽度。
底漆的选择需要考虑工件材料的特性和使用环境的要求。
常用的底漆材料有丙烯酸底漆、环氧底漆等。
5. 表面研磨表面研磨是为了去除底漆上的颗粒和不平整，使工件表面更加光滑。
研磨可以使用砂纸、砂轮等工具进行，也可以采用机械研磨的方式，如抛光机、研磨机等。
研磨后需要进行清洁，确保表面没有灰尘和杂质。
6. 喷粉前检查喷粉前需要对工件进行检查，确保表面处理工艺的质量和完整性。
检查的内容包括底漆涂层的厚度、表面的平整度、表面的光泽度等。
如果发现问题，需要及时进行修复或重新处理。
7. 喷粉经过以上步骤的处理后，就可以进行喷粉了。
喷粉是将粉末喷涂到工件表面的过程，可以使用静电喷粉、电极喷粉等方法。
喷粉时需要注意均匀喷涂，确保涂层的厚度和质量均匀一致。
喷涂喷粉制造工艺流程

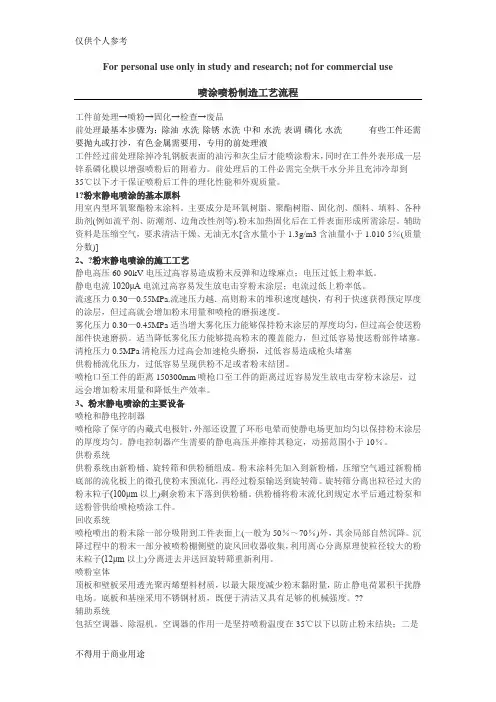

For personal use only in study and research; not for commercial use喷涂喷粉制造工艺流程工件前处理→喷粉→固化→检查→废品前处理最基本步骤为：除油-水洗-除锈-水洗-中和-水洗-表调-磷化-水洗有些工件还需要抛丸或打沙，有色金属需要用，专用的前处理液工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件外表形成一层锌系磷化膜以增强喷粉后的附着力。
前处理后的工件必需完全烘干水分并且充沛冷却到35℃以下才干保证喷粉后工件的理化性能和外观质量。
1?粉末静电喷涂的基本原料用室内型环氧聚酯粉末涂料。
主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。
辅助资料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3含油量小于1.010-5％(质量分数)]2、?粉末静电喷涂的施工工艺静电高压60-90kV电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。
静电电流1020μA电流过高容易发生放电击穿粉末涂层；电流过低上粉率低。
流速压力0.30—0.55MPa.流速压力越．高则粉末的堆积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
雾化压力0.30—0.45MPa适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。
适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。
清枪压力0.5MPa清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞供粉桶流化压力，过低容易呈现供粉不足或者粉末结团。
喷枪口至工件的距离150300mm喷枪口至工件的距离过近容易发生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。
3、粉末静电喷涂的主要设备喷枪和静电控制器喷枪除了保守的内藏式电极针，外部还设置了环形电晕而使静电场更加均匀以保持粉末涂层的厚度均匀。
喷粉工艺流程
喷粉工艺流程
《喷粉工艺流程》
喷粉工艺是一种常见的表面涂装工艺，广泛应用于金属制品、塑料制品等材料的涂装处理。
下面将介绍喷粉工艺的流程。
首先是准备工作，包括准备喷粉设备、清洁工件表面、配制喷粉涂料等。
清洁工件表面是确保喷粉涂层能够良好附着的重要步骤，通常采用化学清洗或机械清洗的方法进行处理。
接下来是预处理工艺，包括涂底漆、双涂底漆、磷化、阳极氧化等。
预处理工艺的目的是提高工件表面的附着力和耐腐蚀性能，为后续的喷粉涂装工艺提供良好的基础。
然后是喷粉涂装工艺。
在喷粉涂装流程中，首先将喷粉涂料通过喷枪均匀地喷洒在工件表面上。
喷粉涂装有不同的喷粉方式，包括手动喷涂、自动喷涂、静电喷涂等。
喷粉涂料的选择取决于工件的材料、使用环境和表面要求等因素。
喷粉涂装后，工件进入固化工艺。
固化工艺通常分为热固化和紫外固化两种方式。
在热固化过程中，工件会被送入烤箱进行加热，使喷粉涂料固化成为坚固耐用的涂层。
而紫外固化则是借助紫外线进行固化，具有固化速度快、能耗低等优点。
最后是质检和包装工艺。
通过对喷粉涂层进行外观检查、厚度检测等质检工艺，确保涂装质量符合要求。
然后对工件进行包装，保护喷粉涂层不受外部环境的影响。
综上所述，喷粉工艺流程包括准备工作、预处理工艺、喷粉涂装工艺、固化工艺、质检和包装工艺等环节。
通过严格按照流程进行操作，能够确保喷粉涂装质量达到要求，为工件提供良好的保护和装饰效果。
喷涂前处理工艺流程
喷涂前处理工艺流程
《喷涂前处理工艺流程》
喷涂前处理工艺流程是指在进行喷涂作业之前，必须进行的一系列工艺处理步骤。
喷涂前处理工艺流程的目的是保证喷涂表面的质量和粘附力，确保喷涂涂料具有良好的附着性和耐久性。
首先，喷涂前处理工艺流程包括表面清洁处理。
清洁表面可以去除各种污垢和油脂，确保表面清洁度达到喷涂要求。
清洁处理可以采用化学清洗、机械清洗或喷砂清理等不同的方法，根据具体情况选择最适合的清洁方式。
其次，喷涂前处理工艺流程还包括表面除锈、除氧化处理。
对于金属表面，会存在生锈和氧化的问题，必须进行相应的处理。
可以采用化学除锈、机械打磨、喷砂除锈等方式，将金属表面的氧化层和锈层去除，恢复金属的纯净表面。
此外，喷涂前处理工艺流程还包括表面处理。
表面处理一般是采用进行喷涂前的处理，以增强基材与喷涂涂料之间的附着力。
包括使用底漆、打磨、打磨剂处理等方式，提高基材表面的粗糙度和附着力。
最后，喷涂前处理工艺流程还包括干燥处理。
对于进行过清洁、除锈、表面处理等步骤后的基材，必须要进行适当的干燥处理。
这有助于保证喷涂涂料的附着力和表面平整度。
综上所述，喷涂前处理工艺流程是非常重要的，它对喷涂表面
质量和涂层附着力具有直接的影响。
只有严格按照喷涂前处理工艺流程进行处理，才能确保最终喷涂效果的质量和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷粉前处理工艺流程
喷粉前处理工艺流程
喷粉前处理是指在进行喷粉涂装之前，对被涂物进行一系列的处理工艺，以保证喷涂后的效果更加优良。
下面将介绍一种常见的喷粉前处理的工艺流程。
1. 清洗：首先，将需要喷粉的物体进行清洗，以去除表面的尘土、油污等杂质，可以使用水或溶剂进行清洗。
清洗过程中要注意保护表面，避免划伤或损坏。
2. 去除氧化层：如果被涂物表面存在氧化层或锈蚀，需要使用酸性溶液（如酸洗溶液）进行除锈处理。
将被涂物放入酸洗液中浸泡一段时间，使氧化层溶解和去除。
酸洗后要进行充分冲洗，以去除残留的酸性溶液。
3. 维修和研磨：在清洗和去除氧化层后，对被涂物表面的损伤部分进行修复。
可以使用填充剂进行填补，然后使用砂纸或砂轮进行研磨，使表面变平滑。
此步骤的目的是修复表面的划痕、凹陷等不平整部分，以保证喷涂后的表面质量。
4. 预热：对于一些需要高温固化的涂粉，需要进行预热处理。
预热是将被涂物加热到一定温度，以使其表面温度均匀，提高粉末附着力。
预热温度和时间根据不同涂粉的要求而定，需要注意控制好温度和时间，避免热损伤或变形。
5. 喷涂：在完成前面的处理工艺后，就可以进行喷粉涂装。
喷
粉的方法一般有静电喷涂和电泳喷涂两种。
喷涂时要注意调整好喷涂设备的参数，如气压、喷枪与物体的距离等，以获得均匀、一致的喷涂效果。
6. 固化：喷涂完成后，需要进行固化处理。
固化是将喷涂的物体加热到一定温度，使粉末熔化并附着在被涂物表面。
固化温度和时间根据涂粉的要求而定，需要根据情况进行控制，以获得理想的固化效果。
7. 检验：最后，对固化后的涂层进行检验。
检验涂层的色彩、厚度、附着力等性能，以验证涂装质量。
如有需要，还可以进行进一步的抛光、修复等工艺，以获得更好的涂装效果。
以上是一种常见的喷粉前处理工艺流程，用于保证涂粉的质量和效果。
实际应用中，根据不同的需求和物体的特性，可能需要进行不同的处理步骤和工艺参数的调整。
因此，在进行喷粉前处理时，需要根据具体情况进行细致的操作和选择合适的工艺。
