高频荧光灯镇流器 参数
荧光灯基础知识以及和电子镇流器的设计匹配
提高荧光灯管开关寿命的关键
1、充分预热灯丝（0.4秒至1.0秒) RH/RC ≥ 4.2 (但也不宜过高, 不超过5.5为宜) 2、预热期间，辉光电流要小。 即要求预热期间镇流器加于灯管的开路 电压不可过高。 3、灯丝预热充分后镇流器要有足够高的 开路电压启动灯管。
好的启动电压，和电流波形 — 在不少于0.4秒的时间里给灯管 灯丝充分预热，有效地保护灯管
日光色荧光灯(6400K) daylight fluorescent lamp
以色度坐标的目标值z＝0.313、y＝0.337为圆心，以长半轴A=0.00223×5， 短半轴B=0.00095×5，长轴与x轴的夹角θ=58°23′所作椭圆为公差范 围的荧光灯。
注：本定义是按国际电工委员会( IEC )第81号标准（1984年版）给出的标准颜色面确定的。
快速启动时辉光电流的定义
t0 电源开始工作 t1 阴极预热电压波形 t2 辉光电流有效值达到10%灯电流t3的时间 t3 灯电流稳定值的90%第1个半波的时间
瞬时启动辉光电流的定义
t0 电源开始工作 t1 辉光电流出现的时间 t2灯电流稳定值的90%第1个半波的时间
辉光电流和预热时间的要求
放电 electric discharge 载流子在电场力作用下产生和运动，使电流通过气体或金属蒸气 而产生的电磁辐射。放电在照明工程中得到广泛应用。 辉光放电 glow discharge 阴极的二次电子发射比热电子发射要大得多的一种放电，其特征 是阴极位降大(70V以上)和电流密度小。 弧光放电 arc discharge 阴极位降比辉光放电时小得多的放电。弧光放电时．阴极的电子 发射可以是由于多种原因(热电子发射、场致发射等)同时作用或 分别作用而引起的，而二次电子发射仅占很小部分。 电弧 arc 弧光放电中的发光柱。
荧光灯电子镇流器(电力电子课程设计)
2013 ~ 2014 学年第 2 学期《荧光灯电子镇流器》课程设计报告题目：荧光灯电子镇流器专业：电气工程及其自动化班级： 11电气工程及其自动化1班姓名：张猛陈兴宇刘翔宇周成龙陈浩然王刚谢飞指导教师：***电气工程学院2014年6月6日1、任务书目 录摘 要 (IV)第一章绪论 (V)1.1背景 (V)1.2选题意义 (V)1.3国内外研究现状 ..................................................................................................................................... V II第二章 电子镇流器设计的基本要求 (VIII)2.1 主要技术数据 (VIII)2.2 镇流器应达到的要求（性能指标） (VIII)2.3电路主要用途及功能介绍 (VIII)第三章 电路总体方案的设计及相关原理 (X)3.1荧光灯简介 (X)3.1.1气体放电灯的基本原理 (X)3.1.2荧光灯的结构 (XI)3.1.3荧光灯的闪频现象 (XI)3.2.3 荧光灯的供电频率与灯发光效率之间的关系 (XI)3.3电子镇流器工作原理 ............................................................................................................................. X II3.3.1、 气体放电灯的负阻特性 ........................................................................................................ X II3.4高频电子镇流器组成 (XIV)3.4.4、电子镇流器的主要功能 (XIV)3.5 方案的最终设定 .................................................................................................................................... X V第四章 主电路设计及参数计算 .......................................................... X VII4.1 主电路的设计 (XVII)4.2相关参数的计算 ................................................................................................................................. X VIII4.2.1 输出电流电压的计算 ........................................................................................................... X VIII4.2.2整流二极管的计算 二极管的峰值电流为： max 12T K I A第五章 驱动电路设计 (XX)5.1对基极驱动电路的要求 ......................................................................................................................... X X5.2 驱动电路及其分析 ................................................................................................................................ X X第六章 保护电路的设计 (XXI)6.1保护电路及分析 (XXI)第七章 输入EMI 滤波电路的设计 ................................................... X XII7.1输入EMI 滤波电路及分析 (XXII)第八章 有源PFC 功率因数校正电路的设计 (XXIII)8.1有源PFC 电路架构及分析 ............................................................................................................... X XIII 课程设计总结 ....................................................................................... X XIV参考文献 (XXV)附录 ....................................................................................................... X XVI答辩记录及评分表 (XXVII)摘要自从我国在20世纪80年代末、90年代初研制并生产电子镇流器和节能灯以来，这一新兴的绿色照明产业已经得到了长足的发展，目前我国已经成为世界上照明电器产品生产规模最大的国家，产量居世界首位。
荧光灯用电子镇流器的质量分析
、
电子镇流 器的工作 原理
如 图 １所示 ，市销 电子镇流器 由整流滤 波 电路 （ Ｄ１ ～Ｄ４ 、 Ｃ１ ） 、高频振荡 电路 （ ＢＧ１ 、 Ｂ Ｇ２ 、Ｒ１ 、Ｃ２ ） 、高 频 谐 振 电路 （ Ｌ 、Ｃ ４ 、Ｃ ５ ） 等组成 。
２ ２ ０ Ｖ交流 电经过 Ｄ１ ～Ｄ ４整流，输出约 ３ ０ ０ Ｖ 左 右 的 直 流 电 压 ， 再 经 过 Ｃ１滤 波 后 ， 通过 Ｒ１向 Ｃ ２充 电。当 Ｃ２上的电压超过双 向二极管 Ｄ ５的触 发电压 （ 通 常为 ３ ２ Ｖ）时， Ｄ５击 穿 导通 ，Ｃ２经 Ｄ５ 向 ＢＧ１的 基 极放 电 ， 形 成 基 极 电流 ，从 而 使 Ｂ Ｇ１导 通 。 这 时 的 电 流 从 ｃ１ 的 正 极 一 Ｃ ４ 一灯丝 一ｃ ５ 一Ｌ— ｎ １ 一 Ｂ Ｇ１ 一 ｃ１ 负 极 ，该 电流 从 ｎ １ 的 非 黑 点 端 流 进 ， 且 电 流 逐 渐 增 大 ，所 以 ｎ ２的 感 应 电 势 也 应该是非黑点端为高 电位 ， 它促使 ＢＧ ２截 止 。 Ｂ Ｇ１ 导 通 时 ，流 过 ｎ １的 电流 开 始 减 小 ， 这时在 ｎ ２和 ｎ ３内感应电势的方向反过来， 黑点端为高 电位 ，促使 Ｂ Ｇ１迅速截止，这时 的 电流 从 Ｃ ５ 一 灯丝 一Ｃ ４一 Ｂ Ｇ２ 一ｎ ３ 一 Ｌ— Ｃ５ ，流过 ｎ ｌ的电流是 从黑点端流 出，而且逐 渐增大 ， 所以 ｎ ３内感应电势是黑点端高电位 ， 促使 Ｂ Ｇ１截 止 ，ｌ １ ２ 内 的感 应 电势 使 Ｂ Ｇ２ 导
质 量 论 坛
一 ｒ ㈡ ¨ ｑ 菝 ｌ 朴 ｊ ＝ ＝ 墨 溉 一 疆 ｛ “ 登 — Ｉ 一

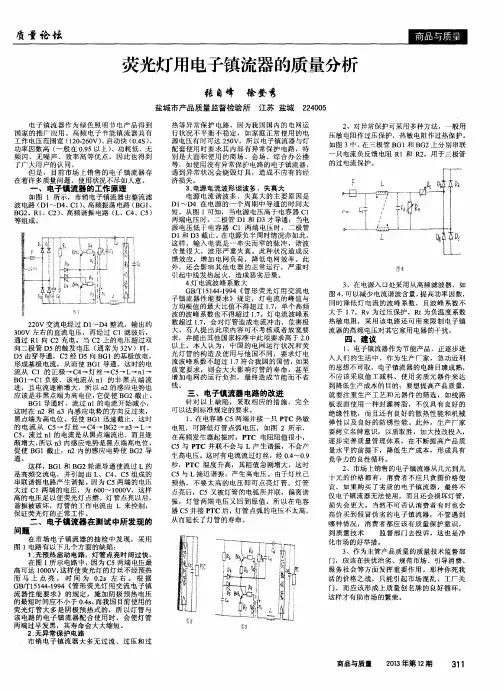

荧光灯 用电子镇流器 的质量分析
张 自峰 徐登秀
高频荧光灯镇流器 参数
高频荧光灯镇流器是用于驱动高频荧光灯的电子器件，它提供所需的电流和电压以使灯管 正常工作。以下是一些常见的高频荧光灯镇流器的参数：
1. 输入电压范围：高频荧光灯镇流器通常适用于特定的输入电压范围，如110V至240V交 流电。
2. 输出电压：高频荧光灯镇流器的输出电压通常在数百伏特至数千伏特之间，具体取决于 所驱动的荧光灯的需求。
高频荧光灯镇流器 参数
6. 效率：高频荧光灯镇流器的效率通常在85%至95%之间，这表示它能够将大部分输入 电能转换为有效的输出电能。
需要注意的是，具体的高频荧光灯镇流器参数可能会因不同制造商和型号而有所不同。如 果您需要详细了解某个特定型号的高频荧光灯镇流器的参数，请参考相关的产品规格表或咨 询制造商。
高频荧光灯镇流器 参数
3. 输出电流：高频荧光灯镇流器的输出电流通常在几十毫安到数百毫安之间，具体取决于 所驱动的荧光灯的功率和规格。
4. 频率：高频荧光灯镇流器的工作频率通常在20kHz至100kHz之间，这是为了提供稳定 的电流和避免视觉闪烁。
5. 功率因数：高频荧光灯镇流器的功率因数通常在0.9至0.98之间，这表示它能够有效地 利用电能，减少பைடு நூலகம்量的浪费。
镇流器的分类以及参数
镇流器的分类以及参数镇流器的分类以及参数镇流器的分类（ Classification of Ballast ）我国常用的镇流器一般分为铁芯镇流器（电感镇流器）和电子镇流器两大类，根据其用途和性能的不同，又可分为各种不同的类型。
铁芯式镇流器（电感式镇流器）■传统电感镇流器（ Conservation Inductance Ballast ）对于荧光灯，在使用传统镇流器的同时，还需在其灯丝回路中串接启辉器，以启辉灯管，必要时，回路中还可跨接一电容器以提高电路功率因数。
对于 HID 灯不用启辉器但需外接一个能产生约 3KV 高压脉冲的触发器以保证启动并燃点。
■节能电感镇流器（ Energy Saving Inductance Ballast ）■半谐振式节能电感镇流器（Semiresonance Inductance Ballast ）■顶峰超前式电感镇流器用于 HID 灯，并可省去触发器■霓虹灯变压器（ Transformer for Neon Lamp ）电子镇流器电子镇流器种类繁多，功能不一，参数差异很大，按用途、参数或功能可进行不同的分类。
EB（Electronic Ballast）电子镇流器特性。
1. PF（Power Factor）功率因素镇流器与灯的组合对电源输入功率的有效利用，在有些地方也表示为Watt/VA 或COSΦ。
一般来说电感镇流器的PF为0.5，即使经过电容校正也只能达到0.8左右，而电子镇流器通常能做到0.95~0.99，它的意义在于您用足了发电厂供出的每一瓦电，并对环境保护作出了卓越的贡献。
2. THD（Total Harmonic Distortion）总谐波失真镇流器与灯在额定电源电压下工作时，灯达到稳定工作状态之后，输入电源电流中奇次谐波各分量之和。
我们知道根据博里叶定义矩形波是由一系列具有共同用期但频率不同的正弦波叠加而成，那末谐波含量越大对输入的正弦波形破坏就越大。
关于高频电子镇流器的概述
高频交流电子镇流器一、高频交流电子镇流概述由于气体放电灯（如荧光灯、霓虹灯、卤素灯、金卤灯等）是一种负阻性电光源曲线，要使其正常稳定工作，需加一个限流装置。
这个限流装置叫做镇流器。
目前气体放电灯使用的镇流器有两种：（1）电感式镇流器；（2）高频交流电子镇流器。
由于电感式镇流器工作在市电频率，体积大、笨重，还需消耗大量铜和硅钢等金属材料，散热困难、效率低、有频闪，所以现在一些电光源界的科技工作者纷纷寻找新的镇流方法，而高频交流电子镇流器就是一种有效方法。
电子镇流采用高频开关变换电子线路的方法实现镇流，具有无频闪、效率高、体积小、重量轻、可调光，不使用大量铜材和硅钢材料的特点，所以自20世纪70年代以来，高频交流电子镇流器一问世，由于它的体积小、发光效率高，无频闪效应，适应供电电压范围宽、节能的一系列优点，受到了用户的欢迎。
据统计，世界上照明用电占了世界上产生的总电量的1/4，如仅将现用的200亿只灯泡中的50亿只换成节能的电子镇流灯泡，就可节省200GW的电能，从而少建几十个电站。
由于高频交流电子镇流器节能和巨大的市场潜力，进入20世纪90年代后，各种气体放电照明灯广泛采用高频电子镇流器，形成一个"绿色照明"的新兴产业。
目前，世界上一些著名的大专院校、科研院所、公司都投入了较大的力量进行高频交流电子镇流器的科研开发、生产。
如美国弗吉尼亚大学功率电子研究中心（VPEC），李泽元教授领导的科研中心每年都有相关论文和实验报告在IEEE 功率电子学学刊刊出，并提出了如高频能量反馈、采用电荷泵功率因数校正的电子镇流器等概念，美国加州理工大学（UCT）的S.CUK教授关于单级高功率因数电子镇流器，一种用于紧凑型荧光灯的E类电子镇流器，西班牙、巴西、我国台湾和香港地区的一些著名高等院校、科研院所、公司都投入了一些高水平的科研人员进行开发。
同时，国内一些著名科研院所、大学也投入了较大力量进行科研开发。
QCS004电子镇流器检验规范
QCS004电子镇流器检验规范
1.目的:
确保我司出货产品达到设计、满足客户及国家标准要求，特制定此规范。
2.范围：
备注：
1、规范中常规检验项目：为出货时务必检验项目；
2、规范中确认检验项目：为新开发或者产品变更时务必增加检验的项目；且除变更检验外，一年最少也要进行一次确
认检验
6.有关文件：
6. 1. UPQC (QA)工作指引》--NVC-QC-W-018
7. 2.《不合格品操纵程序》-- NVC-CX-26
8. 3.《电子产品可靠性验证操作规程》一一NVC-QC-G-029
9. 4.《电子镇流器的电参数表》——NVC-QC-S-OlO
7.记录：
7. 1.《首件记录表》一NVC-QC-F-062.
8. 2.《镇流器巡检记录表》一NVJQC-F-063.
9. 3.《镇流器电参数测试记录表》一NVC-QC-F-059.
10..《实验报告》--NVC-QC-F-043.
11.5.《成品检验报告》一NVJQC-F-030-G。
荧光灯高功率因数电子镇流器设计
高功率因数荧光灯电子镇流器设计——PWM型AC/DC和DC/AC变换电路综合应用专题照明技术与我们日常生活息息相关，在工厂、办公室、图书馆、餐厅、学校、商店等场所，照明技术为我们提供了宜人的工作、生活环境。
在现代照明技术中，电子镇流器由于其效率高、无频闪、无噪声、体积小等优点得到了广泛应用，此外，电子镇流器还能够实现调光，功率因数校正、同时驱动多支灯管等功能。
照明系统依赖于镇流器与灯源的协同工作，了解灯源的工作特性是设计电子镇流器的前提。
一、荧光灯的结构和工作特性1、荧光灯的结构组成家庭及工业照明用荧光灯（俗称日光灯）是一种低压汞蒸汽放电灯，其大部分光是由放电产生的紫外线激发管壁上的荧光粉涂层而发射出来的。
附图5-1是直管形荧光灯结构示意图。
荧光灯的核心部分是管形玻璃管和灯丝，其中，玻璃附图5-1 直型荧光灯管的结构示意图管的内壁上涂有荧光粉。
管内填充有惰性气体（如氩）和低气压汞蒸汽。
在灯两端各有一个电极，电极通常由钨螺旋做成，上面涂有热电子发射材料，人们将这种涂有电子发射材料的灯丝称为阴极。
灯丝两端与被称为导丝的支架相连接，导丝又与两个引出电极相连。
导丝和喇叭管等组成芯柱，其作用是保证电导线与玻璃壳进行气密性封接。
荧光灯工作时，放电发生在低气压的汞蒸汽和惰性气体的混合气中，产生很强的253.7nm的紫外辐射，经荧光粉转换成可见光。
2、荧光灯的主要特性与其它一些气体放电灯一样，荧光灯具有负阻抗特性，典型的荧光灯电压—电流（V-I）特性曲线如附图5-2所示。
当施加于荧光灯两端的电压低于触发启动电压（U strike ）时，灯呈高阻关断状态，灯中没有电流通过，一旦外加电压达到了灯的点火电压值，灯则导通，并且其两端电压立即降低，灯电流增大，呈现负阻特性。
由于外接镇流器的限流作用，使灯电流稳定在额定值，并且灯两端的导通电压降（U on ）也基本保持不变。
荧光灯的触发启动电压和正常工作时灯两端的电压降与灯管长度、灯管直径、灯管内填充气体的种类、气压、温度以及电极种类（是冷阴极还是热阴极）等因素有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频荧光灯镇流器参数
高频荧光灯镇流器是一种用于控制高频荧光灯的电子元件，其参数对于灯管的性能和使用寿命起着至关重要的作用。
本文将详细介绍高频荧光灯镇流器的参数，包括电压、电流、频率、功率因数、效率、温度特性等，并对这些参数的影响进行分析。
一、电压
高频荧光灯镇流器的电压参数包括输入电压和输出电压。
输入电压通常为交流电，其常见取值为110V或220V。
输出电压则是用于激励荧光灯管的电压，通常在200V至600V 之间。
电压的稳定性对于灯管的亮度和寿命具有重要影响，因此高频荧光灯镇流器需要具备良好的电压稳定性。
二、电流
高频荧光灯镇流器的电流参数包括输入电流和输出电流。
输入电流是指从电源供应调制电路的电流，而输出电流则是用于驱动荧光灯管的电流。
输出电流的稳定性决定了荧光灯的亮度和稳定性，因此高频荧光灯镇流器需要具备良好的电流稳定性。
三、频率
高频荧光灯镇流器的工作频率通常在20kHz至60kHz之间，这个频率范围是为了避免光闪烁和噪音干扰。
频率的选择需要考虑到灯管的工作频率以及电磁干扰等因素，要保证在工作频率下能够稳定工作。
四、功率因数
功率因数是一个衡量电路效率的重要参数，高频荧光灯镇流器的功率因数通常在0.9以上。
良好的功率因数能够减少电网的无功功率，降低能源浪费，提高能源利用效率。
五、效率
高频荧光灯镇流器的效率体现了电能的利用效率，一般要求在85%以上。
高效率的高频荧光灯镇流器能够减少能源损耗，延长灯管的使用寿命。
六、温度特性
高频荧光灯镇流器在工作过程中会产生一定的热量，其温度特性对于电路稳定性和寿命具有重要影响。
高频荧光灯镇流器需要具备良好的散热性能和温度稳定性，以确保在各种环境温度下能够稳定工作。
在选择高频荧光灯镇流器时，需要综合考虑以上参数，并根据实际需求进行合理选择。
高品质的高频荧光灯镇流器能够有效提高灯管的性能和使用寿命，降低能源消耗，为用户
提供舒适的照明环境。
