2.4G_各式各样WiFi天线的DIY试验

2.4G WiFi 天线的DIY试验初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G 的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。

八木天线的原理和制作概要

八木天线的原理和制作概要八木天线（Yagi-Uda Antenna）是一种常用的定向性天线，广泛应用于无线通信、电视、无线电等领域。

八木天线以其简单的结构和高增益而受到青睐。

其工作原理是基于干涉和辐射。

八木天线的结构包括一个驱动元件（又称为激励器）和若干个反射元件和辐射元件组成。

驱动元件一般为一个有源的振荡天线，如偶极子，通过振荡产生的电磁波激发其他元件。

反射元件位于驱动元件的后方，起到集中反射电磁波的作用。

辐射元件则位于驱动元件的前方，起到扩散辐射电磁波的作用。

通过这样的结构，八木天线能够提高天线的增益，增强信号的传输方向性。

八木天线的反射元件由若干个均匀定位的平行的金属棒组成，其长度与驱动元件的工作频率有关。

反射元件比驱动元件短约1/4波长，从而实现相位差。

当反射元件上的电流被激发时，它们会发出电磁波，将电磁波聚焦到驱动元件的边缘，因此可以抑制边缘辐射。

这种电磁波的相干性与反射元件的长度、数量等因素有关。

辐射元件由若干个均匀定位的平行金属棒组成，其长度比驱动元件短约1/2波长。

辐射元件的长度和距离驱动元件的距离也会影响天线的增益和方向性。

当激励器产生的电磁波通过驱动元件传入辐射元件时，电磁波在辐射元件上会产生类似干涉的效应，增加电磁波辐射的方向性，以及进一步增强电磁波的辐射功率。

制作八木天线的步骤如下：1.根据要接收或发射的信号频率计算波长，根据波长确定驱动元件、反射元件和辐射元件的长度。

2.准备天线材料，一般为厚度适中、导电性能良好的金属棒，如铝棒。

3.构建驱动元件，可选择一根合适长度的金属棒作为驱动元件，在其一端连接激励器。

4.构建反射元件，根据计算得到的长度要求，制作若干个金属棒，间隔适当，一端与驱动元件连接。

5.构建辐射元件，根据计算得到的长度要求，制作若干个金属棒，与驱动元件的另一端连接。

6.连接和固定天线元件，确保元件之间的相对位置和长度精确。

使用导线连接驱动元件和激励器。

7.进行天线的测试和调整，根据实际效果来优化天线的性能。

电视天线的制作方法

电视天线的制作方法
电视天线是一种用来接收远距离地区无线电视信号的装置，是消化视听娱乐的重要补
充设备。

它能接收台站发射的信号，并将信号转换为电力发送到电视机中。

下面介绍如何
制作电视天线。

1、准备工具和材料：您需要准备一些基本的工具，包括电工手套、电工笔、剪刀、
钳子等。

此外，准备天线支架、电缆塞、低灵敏度天线或高灵敏度天线以及电视机等材料。

2、连接材料：将天线连接到电视机，这通常可以通过天线电缆连接完成，电缆塞可
以分别连接电视机和天线，然后将电缆塞连接起来就好了。

3、挂设天线：将支架安装在墙上，然后，将天线放在支架上，并锁上螺丝，以确保
天线牢固地固定在支架上。

4、安装天线电缆：将电缆穿过墙壁，并按图示标注位置连接至电视机，然后将电缆
段衔接，以保证电缆牢固连接。

5、进行现场调试：打开电视机，将搜索范围设置为本地，然后进行电视信号调试，
调节天线的朝向，搜索到的信号越多，指示灯越活跃，画质越清晰，注意拨动的是正确的
角度。

如此，一台电视天线已经制作好了，这个制作过程我们只是介绍了其中几个简单的步骤，想要完成这项任务，还需要具备一定的技术知识、安装技能，才能做到既快捷又安全。

435八木天线制作方法

435八木天线制作方法（实用版3篇）篇1 目录1.引言2.八木天线的基本概念和特点3.八木天线的制作材料和工具4.八木天线的制作步骤5.八木天线的应用领域6.结语篇1正文【引言】在无线通信和广播领域，天线技术起着至关重要的作用。

其中，八木天线由于其独特的结构和性能，在众多天线类型中脱颖而出。

本文将为您介绍八木天线的制作方法。

【八木天线的基本概念和特点】八木天线，又称为八木宇田天线，是由日本工程师八木宇田发明的一种定向天线。

其主要特点是增益高、指向性强、副瓣抑制性能好，因此在通信和广播领域有着广泛的应用。

【八木天线的制作材料和工具】制作八木天线需要以下材料：1.铜线或铝线：作为天线的主体，可以选择铜线或铝线，其截面积根据所需频段和功率来选择。

2.反射器：通常采用铜板或铝板制作，其尺寸和形状需要根据天线的工作频率来设计。

3.绝缘材料：用于隔离天线元件，防止短路。

4.其他辅助材料：如绑扎带、电焊条等。

制作八木天线所需的工具有：1.钳子：用于剪切和连接电线。

2.焊锡和电焊条：用于焊接天线元件。

3.尺子：用于测量天线元件的尺寸。

4.小刀：用于切割绝缘材料。

【八木天线的制作步骤】1.根据所需频段和功率，选择合适的铜线或铝线，并剪切成适当长度。

2.制作反射器：根据天线的工作频率，设计反射器的尺寸和形状，然后用铜板或铝板制作。

3.准备绝缘材料，将天线主体和反射器隔离，防止短路。

4.将天线主体和反射器按照设计好的布局焊接在一起。

5.检查天线的连接和焊接质量，确保天线性能稳定。

【八木天线的应用领域】八木天线广泛应用于通信、广播、导航等领域，如电视广播天线、无线通信基站天线等。

其高增益、指向性强和副瓣抑制性能好的特点，使得八木天线在众多天线类型中具有较高的竞争优势。

【结语】通过以上介绍，相信您已经了解了八木天线的制作方法。

篇2 目录1.引言2.八木天线的概述3.八木天线的制作材料和工具4.八木天线的制作步骤5.八木天线的调试与使用6.结论篇2正文【引言】在无线通信和广播领域，天线是非常重要的设备，它们可以将电磁波从一个介质传输到另一个介质。

T型短波天线制作

T 型短波天线制作(转BCL论坛)实用天线设计与制作（转）整理前言·第一章基础知识…………………………………………………………………( 1 )§1.1 无线电波…………………………………………………………………( 1 )§1.2 电波传播………………………………………………………………… (3 )§1.3 几种基本天线…………………………………………………………( 5 )一、各向同性天线………………………………………………………………( 6 )二、赫兹振子………………………………………………………………………( 6)三、接地单极天线………………………………………………………………( 7 )四、半波偶极天线………………………………………………………………( 7 )§1.4 天线的基本参数………………………………………………………( 8 )一、输入阻抗………………………………………………………………………( 8 )二、方向图…………………………………………………………………………( 9 )三、有效长度 (10)四增益 (10)1.5 天线的防雷与接地 (11)第二章中、短波天线及其附件 (15)§2.1 长线天线 (15)§2.2 半波偶极天线 (17)§ 2.3 倒V型天线 (19)§2.4 多频道偶极天线 (20)§2.5 T型天线 (20)§2.6 地网天线 (21)§2.7 有源天线 (22)一、电路 (23)二、制作 (26)三、使用方法 (28)四、简单有源天线 (29)§2.8有源铁氧体天线 (31)一、电路 (32)二、制作 (34)三、使用方法 (36)四、工作在1.6~4.5兆赫的有源铁氧体天线 (36)§2.9 环形天线 (37)一、简单环形天线 (37)二、有源环形天线及其制作 (39)三、差分环形天线及其制作 (41)四、倾斜环形天线 (44)3 | Page 五、螺旋环形天线 (45)六、工作在短波波段的环形天线 (46)七、工作在长波波段的环形天线 (47)§2.10 高频前置滤波器 (47)一、电路 (49)二、制作 (51)三、使用方法 (52)§2.11 可调天线衰减器 (53)一、用衰减器增强天线的选择性 (54)二、制作 (57)§2.12 调谐陷波器 (58)§ 2.13 天线低通滤波器 (61)§2.14 天线调谐器 (64)一、电路 (65)二、制作 (67)§2.15 短波通信工程中常用的天线 (68)一、笼形水平半波偶极天线 (69)二、笼形对称垂直偶极天线 (70)三、带导电地网的非对称垂直天线 (71)四、水平同相阵列式天线 (71)五、菱形天线 (72)六、对数周期天线 (74)第三章电视接收天线 (76)§3.1 架设电视天线应注意的问题 (76)§2.2 室内天线 (77)§3.2 线性半偶极天线 (77)§2.4 折合半波偶极天线 (79)§2.5 八木天线 (80)§3.6 多频道天线 (86)一、扇形天线 (86)二、两个折合振子组成的双频道天线 (87)三、隔离滤波器 (88)§3.7 八木天线阵 (91)一、双层五单元八木天线 (92)二、四层五单元八木天线 (95)三、双层双列五单元八木天线 (96)§3.8 环形天线 (97)§3.9 有源电视天线 (98)4 | Page 第四章移动通信天线 (101)§4.1 J型半波天线 (101)§4.2 地网天线 (102)一、四分之一波长地网天线 (102)二、八分之五波长地网天线 (104)三、伞骨地网天线 (106)§4.3 J型折合半波天线 (106)§4.4 共线天线 (111)一、天线结构 (112)二、馈电和匹配 (112)三、二单元共线天线 (112)§4.5 移动式和便携式天线 (113)第五章微波天线 (116)§5.1 有效孔径 (117)§5.2 喇叭天线 (118)§5.3 缝隙天线 (119)§5.4 微波透镜 (120)一、介质透镜 (121)二、金属板透镜 (122)§5.5 抛物面反射天线 (123)一、抛物面反射器的几何光学性质 (123)二、辐射方向图 (124)三、馈电器 (126)四、结构 (127)第六章馈线和匹配 (128)§6.1 传输线 (128)一、传输线的特性阻抗 (128)二、如何确定电缆的特性阻抗 (130)§6.2 匹配 (132)一、半波偶极天线的匹配 (132)二、折合半波偶极天线的匹配 (135)三、宽频带匹配器 (139)四、馈线与接收机的连接 (141)附录 (143)参考文献………………………………………………………………………………(144)§1.1 无线电波无线电波是一种电磁波．在真空中，电波以每秒299，792,077米（30万公里）的速度向前传播。

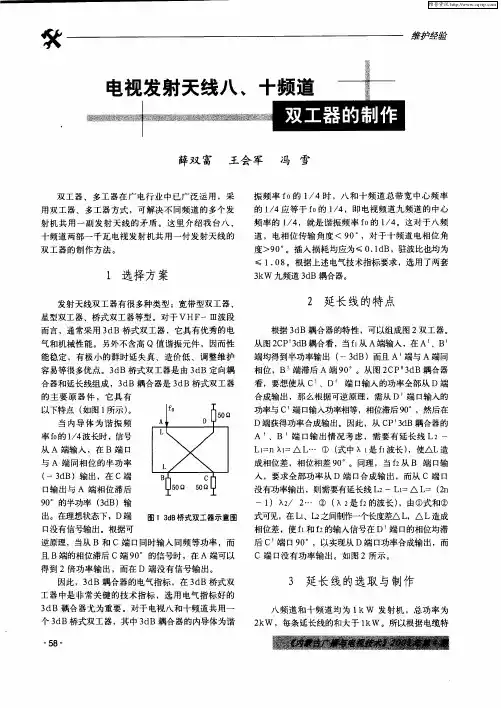

电视发射天线八、十频道双工器的制作
