压缩机知识
压缩机知识

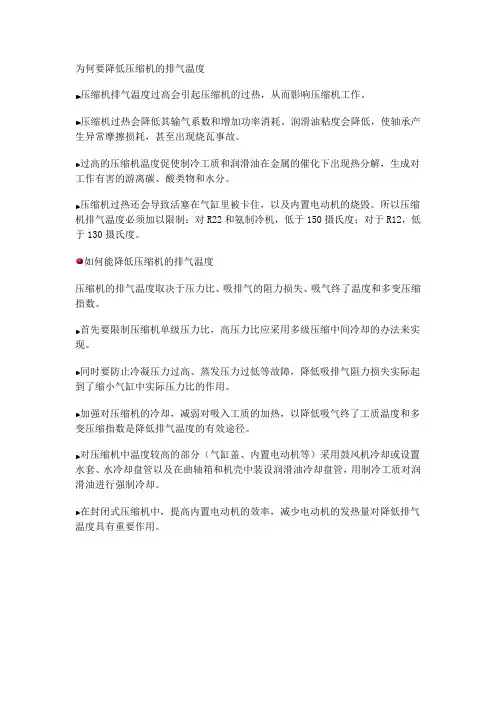

为何要降低压缩机的排气温度压缩机排气温度过高会引起压缩机的过热，从而影响压缩机工作。
压缩机过热会降低其输气系数和增加功率消耗。
润滑油粘度会降低，使轴承产生异常摩擦损耗，甚至出现烧瓦事故。
过高的压缩机温度促使制冷工质和润滑油在金属的催化下出现热分解，生成对工作有害的游离碳、酸类物和水分。
压缩机过热还会导致活塞在气缸里被卡住，以及内置电动机的烧毁。
所以压缩机排气温度必须加以限制：对R22和氨制冷机，低于150摄氏度；对于R12，低于130摄氏度。
如何能降低压缩机的排气温度压缩机的排气温度取决于压力比、吸排气的阻力损失、吸气终了温度和多变压缩指数。
首先要限制压缩机单级压力比，高压力比应采用多级压缩中间冷却的办法来实现。
同时要防止冷凝压力过高、蒸发压力过低等故障，降低吸排气阻力损失实际起到了缩小气缸中实际压力比的作用。
加强对压缩机的冷却，减弱对吸入工质的加热，以降低吸气终了工质温度和多变压缩指数是降低排气温度的有效途径。
对压缩机中温度较高的部分（气缸盖、内置电动机等）采用鼓风机冷却或设置水套、水冷却盘管以及在曲轴箱和机壳中装设润滑油冷却盘管，用制冷工质对润滑油进行强制冷却。
在封闭式压缩机中，提高内置电动机的效率，减少电动机的发热量对降低排气温度具有重要作用。
压缩机的装配和试运转、拆装实验装配压缩机要按照一定的装配程序，就是说哪些零部件先装，哪些零部件后装，要有一个合理的次序，它能保证零部件装得进，装得正确，装得快，不出装配差错。
不同类型压缩机的装配程序是否都相同呢？不一定。
因为不同类型的压缩机都有其结构上的特殊方面，例如开启式、半封闭式全封闭式压缩机各有各的结构特点，因此，对于不同类型压缩机的装配，应根据具体情况作具体分析，不能一概而论。
但是，也应看到，不同类型压缩机之间还是有着很多共同之处的，例如：它们终究都属于往复活塞式压缩机，都具有活塞、连杆、曲轴、汽阀等相类似的零件和机构，因此，它们的装配程序与装配要求又有很多相似的地方。
压缩机的基本知识
一章压缩机的基本知识第一节压缩机概述一、定义：压缩机是用来提高气体压力和输送气体的机械。
二、次要用途:1、动力用压缩机⑴压缩气体驱动各种风动机械,如：气动扳手、风镐.⑵控(_kong)制仪表和自动化装置。
⑶交通方面：汽车门的开启。
⑷食品和医药工业中用高压气体搅拌浆液.⑸纺织业中，如喷气织机.2、气体输送用压缩机⑴奋道输送-—为了克服气体在管(wei4 le0 ke4 fu2 qi4 ti3 zai4 guan3）道中流动过程中，管道对气体产生的阻力。
⑵瓶装输送——缩小气体的体积，使有限的容积输送较多的气体。
3、制冷和气体分离用压缩机如氟里昂制冷、空气分离。
4、石油、化工用压缩机⑴用于气体的合成和聚合，如:氨的合成.⑵润滑油的加氢精制。
三、压缩机的分类⑴、按（__an）作用原理分：容积式和速度式（透平式)⑵、按压送的介质分类:空气压缩机、氮气压缩机、氧气压缩机、氢气压缩机等⑶、按排气压力分类：低压（0.3~1.0MPa）中压（1。
0～10MPa）高压((gao ya _）10~100MPa）超高压（＞100MPa)⑷按结构型式分类:压缩机—-——容积式、速度式.容积式-——-回转式（包括螺杆式、滑片式、罗茨式)、往复式（包括活塞式、隔膜式).速度式-—-—离心式、轴流式、喷射式、混流式。
第二节压缩机的著(de zhu)名厂家一、国外著名的压缩机企业有以下几家:⑴日本有七家:日立（Hitachi）、三井、三菱（Mitsubishi）、川崎、石川岛（IHI）、荏原（EBRARA，包括美国埃理奥特ELLIOTT)和神钢(Kobelco）；⑵美国有五家:德莱赛兰(DRESSER—RAND）、英格索兰（Ingersoll-rand）、库柏(Cooper）、通用电气动力部(GE 原来的意大利新比隆Nuovo Pignone公司）和美国A－C压缩机公司；⑶德国有二家：西门子工业（原来的德马格－德拉瓦)、盖哈哈-波尔西克(GHH-BORSIG）；⑷瑞士有一家：苏尔寿（SULZER）；⑸瑞典有一家：阿特拉斯（A TLAS COPCO）；⑹韩国有一家：三星动力。
压缩机基础知识
2.2 往复式压缩机主要操作要点
停车 ✓ 接到停车指令后，应先压开各级吸气阀或开启旁通回路使压缩机处于空载状态 ✓主电机定制转动后，盘车为各运动部位降温。 ✓ 停止注油器及润滑油系统。 ✓ 开启电机加热器
2.2 往复式压缩机主要操作要点
压缩机操作注意事项: 2.2.1规范操作
严格执行操作规程的各项操作参数指标要求，控制好各级出入口压力，监控好进、排气温 度，活塞杆下沉以及机组各点振动。
2.2 往复式压缩机主要操作要点
• 启动 ✓ 启动时，应注意倾听机器的声音和振动有无异常，空载运行5min 后一切正常即可进入负荷运
转。 ✓ 负荷控制阀手柄扳至 50 % 、100%负荷位置。注：每档加载后，需对机器声音及振动进行检
查无异常后方可继续加载。一切正常后使气阀进入工作状态，然后按操作程序缓慢关闭全部 各类阀门，使压缩机进入额定工况下的正常运转。
2.3 常见故障分析 • 2.3.4 新航煤加氢循环氢压缩机拉缸事故
2.3 常见故障分析
• 原因分析： • 1、检修单位检修不规范 • 2、质量三级验收程序执行不严格 • 3、装置开工初期介质较脏
3 离心压缩机 离心式压缩机的主要构件
1、叶轮：做功部件，增加气体能量 2、扩压器：转能装置，速度能转变为压力能 3、弯道：改向，由离心改为向心 4、回流器：均匀导向 5、吸气室：进气均匀倒入叶轮 6、涡壳：收集，引出 7、轴承：径向支撑，推力平衡 8、轴封：阻止气体外漏 9、转子：叶轮与轴的组件
3.1 离心式压缩机生产操作及注意事项
4、防止发生喘振现象 任何一台离心式压缩机在某一固定的转速下,都有一个最高的工作压力,在此压力下有一个相应的 最低流量.当低于这个最低流量时,压缩机不能产生与排出管线中预先确定的相同压力,在短时间内 产生了气体以相反方向通过压缩机的倒流现象。 喘振发生时,由于负荷波动,驱动机也处于不稳定的工作状态,止回阀忽开忽关产生撞击,气体压力和 流量发生周期性变化,频率低幅度大,使压缩机发出特殊的吼声,压力表和流量计大幅度摆动，机体 及相连管线部件产生强烈振动,极易损坏轴瓦、级间密封和轴端密封。 具体防范措施有保持防喘振阀（返回线或出口放空）合适的开度、合适的转速、流程畅通等。
压缩机知识

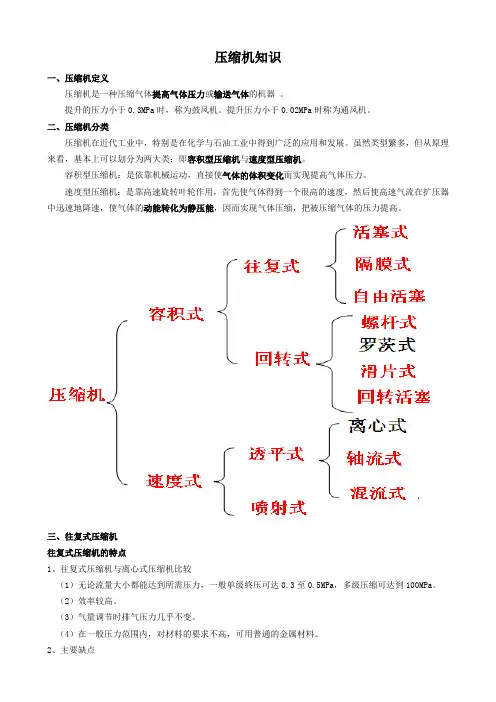

压缩机知识一、压缩机定义压缩机是一种压缩气体提高气体压力或输送气体的机器。
提升的压力小于0.3MPa时，称为鼓风机。
提升压力小于0.02MPa时称为通风机。
二、压缩机分类压缩机在近代工业中，特别是在化学与石油工业中得到广泛的应用和发展。
虽然类型繁多，但从原理来看，基本上可以划分为两大类：即容积型压缩机与速度型压缩机。
容积型压缩机：是依靠机械运动，直接使气体的体积变化而实现提高气体压力。
速度型压缩机：是靠高速旋转叶轮作用，首先使气体得到一个很高的速度，然后使高速气流在扩压器中迅速地降速，使气体的动能转化为静压能，因而实现气体压缩，把被压缩气体的压力提高。
三、往复式压缩机往复式压缩机的特点1、往复式压缩机与离心式压缩机比较（1）无论流量大小都能达到所需压力，一般单级終压可达0.3至0.5MPa，多级压缩可达到100MPa。
（2）效率较高。
（3）气量调节时排气压力几乎不变。
（4）在一般压力范围内，对材料的要求不高，可用普通的金属材料。
2、主要缺点（1）转速底，排气量较大时机器显得笨重。
（2）结构复杂，易损件多，日常维修量大。
（3）动平衡性差，运转时有振动，噪音大。
（4）排气量不连续，气流不均匀。
3、各类压缩机的使用范围活塞式适用于中小输气量，排气压力可由低压到超高压；离心式适用于输送大气量，中低压情况；回转式适用于中小输气量、中低压情况。
工作原理1.本压缩机由电动机驱动，当电机驱动时，电动机转子通过联轴器带动曲轴旋转，2.旋转的曲轴通过连杆与十字头，将曲轴的旋转运动变成活塞的往复运动，3.当活塞由外止点向内止点开始移动时，气缸内活塞外侧处于低压状态，气体则通过吸入阀进入气缸，4.当活塞由内止点向外止点移动时，吸入阀关闭，气缸内的气体被压缩而压力升高，当压力超过排气阀外的气体压力和气阀的弹簧压力时，排气阀打开，缸内压缩气体排出，当活塞达到外止点时，排气完毕，至此完成了一个工作循环。
由于活塞的往复运动，使气缸内交替地发生气体的膨胀和吸入，从而获得连续脉动的压缩气体。
压缩机知识问答
压缩机知识问答一、简答题（共25小题，每小题2分，共50分）1、离心式压缩机的主要组成部分？答：（1）转动部分：轴、叶轮、平衡盘、推力盘。
（2）静止部分：气缸、隔板、轴承、轴端密封。
2、润滑油的主要作用是什么？答：（1）在摩擦表面形成油楔和油膜起润滑作用防止干摩擦。
（2）带走摩擦部位产生的热量，起冷却作用，以保证正常的温度。
（3）带走运行中产生的机械杂质和金属粉末，起清洁作用，以保证润滑部位的正常运行。
⑷承载作用。
3、透平、高压缸、低压缸推力方向？答：透平在开车时推力指向前方，轴位移指示为正值。
开车正常后，推力指向后端，轴位移指示负值。
低压缸推力指向透平端，高压缸推力指向末段，轴位移指示为正值。
正常的轴位移显示为转轴窜量的1/2，在此基础上轴位移增大，表示推力瓦块有磨损。
4、为什么抽汽止逆阀、注汽快关阀手轮旋得过快反而不能使速关阀打开？答：当旋转阀门手轮使螺纹套筒向上移动时，活塞在速关油的作用下克服弹簧的作用力，活塞跟随同步动作，速关阀便打开，如果过快地旋转速关阀手轮，由于活塞和螺纹套筒有可能分离，如果活塞和螺纹套筒发生分离，快关阀的跳车油便经由活塞上的孔流到活塞上腔室并由排油口排出油缸，致使作用在活塞上的油压下降，当油压降至小于弹簧的作用力时，快关阀就在弹簧力的作用下快速关闭。
因此，开启抽汽止逆阀、注汽快关阀的动作一定要缓慢。
5、运行中蒸汽透平带水会对透平产生什么危害？答：当蒸汽中带水时，由于水的质量大，其运行速度远低于蒸汽，它直接冲向叶片背部，其产生的周向分力阻碍转子转动，轴向分力增加了轴向推力。
造成转速下降，轴向推力大大增加，另外水滴还对叶片造成机械损坏。
6、排汽冷凝器的作用是什么？答：作用有两点：在汽轮机排放口建立并保持真空高度，以增大蒸汽的可用焓量，从而提高汽轮机的输出功率和热效率；回收排放汽的冷凝水，作为锅炉给水。
7、径向轴承的作用是什么？止推轴承的作用是什么？答：径向轴承的作用主要是支撑转子，使转子相对于导叶和汽缸而处于中间位置，使转子与静止部分的径向间隙是均匀的，确保将转子抬起来而脱离壳体安全运行。
压缩机的基础知识
压缩机基础知识1理想气体的状态方程？答：理想气体在任何状态下P·V/T = 常数，P—绝对压力MPa；V—气体容积m3；T—绝对温度K2什么叫气体的比重及比容？答：单位重量气体所占的容积叫比容。
单位为m3/kg或m3/t。
单位体积的气体所占的重量叫比重，也叫重度。
单位为kg/m3或t/m3。
气体的比重与气压成正比，而与温度成反比。
3什么叫气体的压力？压力单位的表示方法有哪些？答：作用于单位面积上的气体力叫气体的压力，国际单位为Pa。
一般气体压力有以下几种表示方法：①工程大气压与物理大气压：1工程大气压= 1 kg/cm2= 0.098 Mpa；1物理大气压= 1.033 kg/cm2=0.10138 Mpa；②液体压力计的液柱高度： 1工程大气压= 10.332mH2O(水柱)=760mmHg；③绝对压力和表压力：气体的绝对压力等于大气压力和表压力之和，当测量小于大气压的压力时，绝对压力等于大气压力减去真空计的压力。
4绝对温度、华氏温度、摄氏温度之间有何关系？答：①绝对温度T与摄氏温度t(℃), T = t + 273.15(K)；②摄氏温度t(℃)与华氏温度tF(F), tF = 9/5 t +32 (F)；③绝对温度与华氏温度tF,华氏绝对温度TF，TF = tF + 459.67 ,T = 5/9 TF。
5什么是压缩机？压缩机的分类有哪些？答：加压或者输送气体的流体机械称为压缩机。
压缩机按工作原理可分为:容积式压缩机和动力式压缩机两大类。
容积式压缩机里又包括往复式压缩机和回转式压缩机。
动力式压缩机里又包括喷射式压缩机和离心式压缩机。
其中活塞式压缩机和离心式压缩机在炼油厂中最为常见。
6什么是往复活塞式压缩机的工作循环？答：往复式压缩机都有气缸、活塞、气阀。
压缩气体的工作过程可以分为膨胀、吸收、压缩和排出四个阶段。
图1所示是一种单吸式压缩机的工作简图。
1）膨胀过程：当活塞2向左边移动时，气缸的容积增大，压力下降，原先残留在气缸内的余气不断膨胀。
压缩机基础知识
压缩空气基本理论(1)压缩和压缩比压缩介质压力压缩和压缩比1、压缩绝热压缩是一种在压缩过程中气体热量不产生明显传入或传出的压缩过程。
在一个完全隔热的气缸内上述过程可成为现实。
等温压缩是一种在压缩过程中气体保持温度不变的压缩过程。
2、压缩比：（R）压缩比是指压缩机排气和进气的绝对压力之比。
例：在海平面时进气绝对压力为0.1 ，排气压力为绝对压力0. 8。
则压缩比：P2 0.8=8P1 0.1多级压缩的优点：（1）、节省压缩功；（2）、降低排气温度；（3）、提高容积系数；（4）、对活塞压缩机来说，降低气体对活塞的推力。
返回顶部压缩介质为什么要用空气来作压缩介质？因为空气是可压缩、清晰透明的，并且输送方便（不凝结）、无害性、安全、取之不尽。
惰性气体是一种对环境不起化学作用的气体，标准压缩机能一样压缩惰性气体。
干氮和二氧化碳均为惰性气体。
空气的性质：干空气成分：氮气（N2）氧气（O2）二氧化碳（2）78.03% 20.93% 0.03%分子量：28.96比重：在0℃、760柱时，r0=1.29313比热：在25℃、1个大气压时，0.241大卡－℃在t℃、压力为H（）时，空气的比重：273 H1.2931×× 3273 760湿空气的比重，还应考虑饱和水蒸气分压力（0.378ψ，）。
返回顶部压力1、压力这只是某一单位面积的力，如平方米上受1牛顿力度压力单位为1帕斯卡：即：1 = 121 = 1,000 = 0.01 21 = 106 = 10 22、绝对压力绝对压力是考虑到与完全真空或绝对零值相比，我们所居住的环境大气具有0.1 的绝对压力。
在海平面上，仪表压力加上0.1的大气压力可得出绝对压力。
高度越高大气压力就越低。
3、大气压力气压表是用于衡量大气的压力。
当加上仪表压力上就可得出绝对压力。
绝对压力=压力计压力＋大气压力大气压力通常是以水银为单位，但是任何一个压力单位都能作出同样很好的解释：1个物理大气压力 = 760毫米汞柱 = 10.33米水柱=1.0332≌0.1.大气压同海拔高度的关系：H0 ×（1- ）5.25644300H——海拔高度，P0=大气压（0℃，760）4、压力单位换算：单位：，(2)10.006895,10.1,12=98.0660.098066≌0.1压缩空气基本理论(2)温度露点及相对湿度状态及气量温度1、温度温度是指衡量某一物质在某一时间能量水平的方法。
压 缩 机 基 本 知 识
综合上述三个定律可以得到：P1υ1/ T1= P2υ2/ T2=R或Pυ=RT（2——1式，适用于1千克气体）。由于V=mυ，因而 对于m千克的气体来说，上式可以写成：PV=mRT（2——2式适用于m千克气体）。1式和2式称为理想气体状态方程式。 式中： P——绝对压力，N/m2（牛顿/米2） υ——比容，m2/Kg（米3/千克） T——绝对温度，K m——气体质量，Kg R——气体常数，J/（Kg*K）（焦耳/千克*开），R=8314/μ，μ为气体的分子量。
3
（2）燃烧：燃料加入压缩空气中并点火； （3）膨胀：燃烧后的天然气通过一个喷管而膨胀并对外作功； （4）排气：燃烧后的天然气被排放到大气中。 压缩机广泛应用于化工企业各部门，主要用途是： （1）压缩气体用于输送。 （2）作为动力。
4
（3）用于制冷和气体分离。 （4）用于气体的合成和聚合。 （5）用于油的加氢精制。 2.压缩机的种类： （1）按作用原理分为：容积式和速度式。容积式压缩机靠在气缸作往复运动的活塞或旋转运动的转子来 改变工作容积，从而使气体体积缩小而提高气体的压力，即压力的提高是依靠直接将气体体积压缩来实 现的。速度式压缩机靠高速旋转叶轮的作用，提高
30
3.查理定律：法国科学家查理最先研究发现：比容不变时，理想气体的绝对温度与绝对压力成正比。可以 写成：P1/P2= T1/T2。
31
第二节 理想气体状态方程式 要使燃料的热能部分地转化为机械能，需要依靠工质状态发生一系列有规律的变化。而工质的状态是由压力P、
比容υ和温度T这三个基本参数来表示的。这三个参数之间并不是孤立的，而是有内在联系的。一定量的 气体在开始时的状态我们用P1、υ1 、T1 来表示，经过状态变化后气体状态用P2、υ2 、T2来表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压缩机知识
压缩机是一种能够将气体或蒸汽压缩成高压的装置。
它是工业生产过程中必不可少的设备之一，广泛应用于制冷、空调、压缩空气动力系统等领域。
本文将从压缩机的原理、工作过程、分类以及应用等方面进行介绍。
一、压缩机的原理
压缩机的原理是利用活塞、转子或叶轮等工作机构，通过改变气体或蒸汽的体积来增加其压力。
当工作机构运动时，气体或蒸汽被吸入压缩机的工作腔中，然后被压缩，最终排出高压气体或蒸汽。
压缩机的工作过程可以分为吸气、压缩、排气和冷却等阶段。
二、压缩机的工作过程
在吸气阶段，压缩机的工作腔内部压力较低，气体或蒸汽通过进气阀进入工作腔。
随后，在压缩阶段，工作机构开始运动，使工作腔内的气体或蒸汽被压缩，增加其压力。
在排气阶段，压缩机的出口阀打开，高压气体或蒸汽被排出。
最后，在冷却阶段，压缩机通过冷却系统将工作腔内的温度降低，以保证压缩机的正常运行。
三、压缩机的分类
根据工作原理和结构形式的不同，压缩机可以分为容积式压缩机和动态式压缩机两大类。
容积式压缩机又分为往复式压缩机和回转式压缩机。
往复式压缩机通过活塞来改变工作腔的体积，实现气体的
压缩。
回转式压缩机则通过转子或叶轮的旋转来改变工作腔的容积，实现气体的压缩。
动态式压缩机又分为离心式压缩机和轴流式压缩机。
离心式压缩机通过离心力来实现气体的压缩，轴流式压缩机则通过气流的流动来实现气体的压缩。
四、压缩机的应用
压缩机在制冷、空调、压缩空气动力系统等领域有着广泛的应用。
在制冷系统中，压缩机将低温低压的制冷剂吸入，然后将其压缩成高温高压的气体，经过冷凝器放热并转化成液体，最后通过膨胀阀降压，实现制冷效果。
在空调系统中，压缩机则将室内空气吸入，经过压缩后，通过冷凝器释放热量，最后送到室内实现空调效果。
在压缩空气动力系统中，压缩机用于将空气压缩成高压气体，以提供动力给气动设备。
压缩机是一种能够将气体或蒸汽压缩成高压的装置，具有广泛的应用。
通过改变气体或蒸汽的体积，压缩机能够实现对气体或蒸汽的压缩，从而达到提高其压力的目的。
根据工作原理和结构形式的不同，压缩机可以分为容积式压缩机和动态式压缩机两大类。
在制冷、空调、压缩空气动力系统等领域，压缩机发挥着重要的作用，为工业生产和生活提供了便利。
