三维力传感器是一种用于测量力的设备，能够同时测量作用在三个不同方向上的力。
它采用了一种基于压阻效应的原理。
具体来说，三维力传感器内部通常有三个相互垂直的弹性元件，分别安装在X、Y和Z方向上。
当有力作用到传感器上时，这些弹性元件会发生弯曲或拉伸，从而导致阻值发生变化。
通过测量这些弹性元件上的阻值变化，可以推导出作用在传感器上的力的大小和方向。
在三维力传感器中，每个方向上的弹性元件通常都与一个压阻传感器相连。
这些压阻传感器是一种电阻器，它的电阻值会随着受力而变化。
当压阻传感器的电阻值发生变化时，传感器电路会通过测量这些变化来计算出受力的大小。
为了保证测量的准确性，三维力传感器通常还包括一个校准过程。
校准过程会在传感器受到已知力或力矩作用时进行，以使测量结果与实际力的大小和方向相匹配。
总的来说，三维力传感器利用弹性元件和压阻传感器的组合，通过测量电阻值的变化来获取受力的大小和方向。
这种原理使得三维力传感器成为一种广泛应用于机械、自动化和机器人等领域的重要设备。
高中物理 第六章 第1节 传感器及其工作原理课件 新人教版选修3-2
ppt精选
12
1．传感器是将能感受的物理量(如力、热、光、声等)转换成便于测量 的量(一般是电学量)的一类元件，在自动控制中有相当广泛的应用，如图 所示的装置是一种测定液面高度的电容式传感器。金属芯线与导电液体构 成一个电容器，从电容 C 大小的变化情况就能反映出液面高度 h 的高低情 况，则两者的关系是( )
答案：选 B
ppt精选
14
考点二
光敏电阻和热敏电阻的应用
1．光敏电阻 (1)特点：光敏电阻一般由硫化镉等半导体材料做成，无光照时载流子 极少，导电性能不好，随着光照增强，载流子增多，导电性变好。 (2)特性：光敏电阻的电阻随光照的增强而减小。光敏电阻在被光照射 时电阻发生变化，这样光敏电阻可以把光照强弱转换为电阻大小这个电学 量。
ppt精选
3
有一种电水壶为了防止烧干后引起事故，在水壶上安装了传感器，当 壶中的水减少到一定程度时，就会自动断电，这种水壶上安装了什么样的 传感器？
解析：这种水壶上安装了压力传感器。当水壶中的水减少到一定程度 时，压力减小，压力传感器使电路断开，起保护作用。
ppt精选
4
2．光敏电阻 (1)特点：在被光照时 电阻 发生变化。 (2)原因：无光照时，载流子少，导电性能不好；随着光照的增强， 载流子 增多 ，导电性变好。 (3)作用：把 光照强度 这个光学量转换为 电阻 这个电学量。
A．I 变大，U 变大 C．I 变小，U 变大
B．I 变小，U 变小 D．I 变大，U 变小
ppt精选
18
[思路探究] (1)明确 NTC 半导体热敏材料制成的 R2 其电阻随温度如何变化。 (2)知道 R2 在电路中的位置及电路结构。
[解析] 当 R2 处出现火情时，NTC 热敏材料制成的传感器的电阻将减 小，则此时电路中的总电阻减小，由闭合电路欧姆定律可知：外电路电压 将减小，U 减小；电路中的总电流增大，所以 R1 上的电压增大，显示器两 端的电压将减小，电流 I 减小，B 正确。

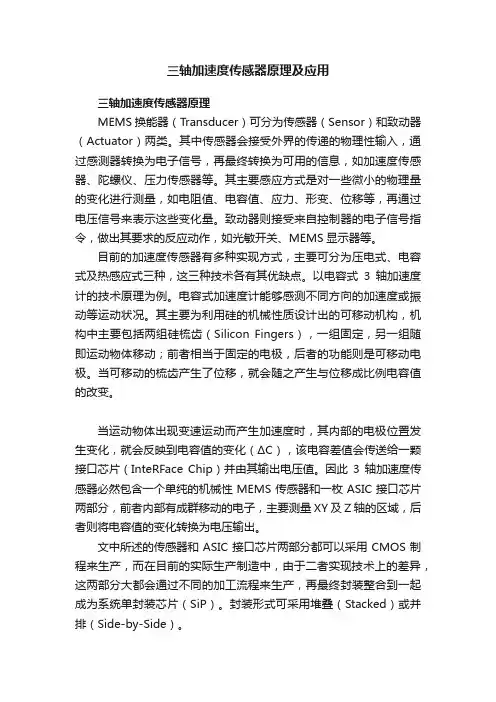

三轴加速度传感器原理及应用
