脚手架立杆横距的要求
脚手架搭设要求及规范
脚手架搭设要求及规范在建筑施工中，脚手架是一种至关重要的临时结构，为施工人员提供了安全的作业平台和便捷的通道。
然而，要确保脚手架的安全可靠，就必须严格遵循一系列的搭设要求和规范。
接下来，让我们详细了解一下脚手架搭设的相关知识。
一、脚手架材料的选择1、钢管脚手架所使用的钢管应符合国家标准，通常选用外径为 48mm，壁厚为 35mm 的焊接钢管。
钢管表面应光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道等缺陷。
2、扣件扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准的规定。
扣件在使用前应进行质量检查，有裂缝、变形或螺栓出现滑丝的扣件严禁使用。
3、脚手板脚手板可以采用钢、木、竹材料制作。
钢脚手板的材质应符合国家标准，其表面应平整，不得有裂纹、开焊、硬弯等缺陷。
木脚手板应采用杉木或松木制作，厚度不应小于 50mm，宽度不宜小于 200mm，两端应各设直径为 4mm 的镀锌钢丝箍两道。
竹脚手板应采用毛竹或楠竹制作，拼接螺栓间距不应大于600mm，螺栓孔径与螺栓应紧密配合。
二、脚手架的基础脚手架的基础必须坚实可靠，能够承受脚手架的自重和施工荷载。
在搭设脚手架前，应先对基础进行平整、夯实，并做好排水措施。
对于土质松软的基础，应采取加固措施，如铺设垫板、浇筑混凝土基础等。
三、脚手架的搭设高度和间距1、搭设高度脚手架的搭设高度应根据施工需要和建筑物的高度进行确定，但不得超过规范规定的最大允许高度。
一般来说，单排脚手架的搭设高度不应超过 24m，双排脚手架的搭设高度不应超过 50m。
当需要搭设超过规定高度的脚手架时，应采取分段搭设、分段卸荷等措施，并进行专门的设计和计算。
2、间距脚手架立杆的间距应根据荷载、架体高度、立杆承受能力等因素进行确定。
一般来说，立杆的纵距不应大于 2m，横距不应大于 15m。
横杆的步距不应大于 18m。
四、脚手架的构造要求1、立杆立杆应垂直立于基础之上，底部应设置底座或垫板。
脚手架搭设与施工要求(三篇)
脚手架搭设与施工要求一、脚手架搭设要求1、脚手架负载不得超过270kg/m2，经验收合格挂牌后方可使用，使用中应经常检查与维护。
负载超过270kg/m2，或形式特殊脚手架应进行设计。
2、钢管立柱应设置金属底座，对地质松软基础应垫木板或设扫地杆。
3、脚手架立杆应垂直，垂直偏斜不得超过高度的1/200，立杆间距不超过2米。
4、脚手架两端、转角处及每隔6-7根立柱应设尖刀撑与支杆，高度在7米以上无法设支杆时，竖向每隔4米，横向每隔7米必须与建筑物连接牢固。
5、脚手架外侧、斜道、平台设置1.05米防护栏。
铺设竹排或木板时，两头必须绑扎牢固，严禁不绑扎就投入使用。
6、在通道与扶梯处脚手架横杆应加高加固，不能阻碍通道。
7、挑式脚手架一般横杆步距1.2米，并要加设斜撑，斜撑与垂直面夹角不大于30°。
8、为了防止架子管受压弯曲扣件从管头滑落，各杆件相交伸出端头均大于10厘米。
9、脚手架搭设地点如有电源线或电气设备时，必须符合安全距离规定，搭设与拆除时采取停送电措施。
10、脚手架验收时，应对所有部件进行外观检查，并实行验收及挂牌使用制度。
11、脚手架搭设前，必须对架子管、扣件、竹排、铁丝进行检查，架子管严重弯曲，扣件严重腐蚀、裂纹，竹排腐烂的必须报废，不得使用。
12、禁止将脚手架直接搭靠在楼板的木楞上及未经计算过补加荷重的结构部分上，或将脚手架和脚手板固定在建筑不十分牢固的结构上(如栏杆、管子等)。
13、脚手板和脚手架相互间应连接牢固。
脚手板的两头均应放在横杆上，固定牢固。
脚手板不准在跨度间有接头。
14、脚手板和斜道板要满铺于架子的横杆上。
在斜道两边、斜道拐弯处和脚手架工作面的外侧，应设1m高的栏杆，并在其下部加设18cm高的护板。
15、脚手架应装有牢固的梯子，以便工作人员上下和运送材料。
用起重装置起吊重物时，不准把起重装置和脚手架的结构相连接。
16、搭设脚手架的工作领导人应对所搭的脚手架进行检验合格并出具书面证明后方准使用。
脚手架、模板支撑规定
青岛市建筑工程脚手架及模板支撑系统安全管理暂行规定(试行)第一章总则第一条为了加强我市建筑工程脚手架及模板支撑系统安全管理，防范生产安全事故发生，依据《建设工程安全生产管理条例》、《建筑施工扣件式钢管脚手架安全技术规范》、《山东省建筑工程安全专项施工方案编制审查与专家论证暂行办法》、《建筑施工安全检查标准》等有关法律法规及标准规范，结合本市实际制定本规定。
第二条本规定适用于青岛市行政区域内在建房屋建筑工程脚手架及模板支撑系统的购置与租赁、方案编制与论证、搭设与拆除、验收与使用、监督管理等相关活动。
第三条青岛市建筑工程管理局是我市在建房屋建筑工程脚手架及模板支撑系统安全监督的管理部门。
各区、市建设行政主管部门负责辖区内在建房屋建筑工程脚手架及模板支撑系统安全监督的管理。
第二章钢管、扣件的购置租赁与维修保养第一节购置第四条产权单位是指自行购置使用钢管、扣件的施工单位和向建筑工地出租钢管、扣件的租赁单位。
第五条产权单位应购置外径为48mm，壁厚为3.5mm的钢管，钢管必须符合《低压流体输送用焊接钢管》（GB/T3092）的规定；扣件必须符合《钢管脚手架扣件》（GB/15831）的规定。
第六条购置前，产权单位应通过互联网等方式核查生产厂家的生产许可证、产品质量合格证明及检测报告等有关技术资料，确认产品证件齐全有效。
第七条产权单位应按照有关标准对钢管、扣件的外观质量等进行检查验收，并签字确认。
其外观质量检验应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的要求。
第八条产权单位应建立钢管、扣件使用档案，档案应包括以下资料：（一）产品购销合同、生产许可证、质量合格证、检测报告等；（二）历次租赁使用合同及使用台帐；（三）历次检测、检验等相关资料；（四）日常维修保养记录；（五）其它资料。
第二节租赁第九条租赁单位必须依法取得工商行政管理部门颁发的营业执照，未办理合法手续的单位和个人一律不得向施工现场出租钢管、扣件及其它配件。

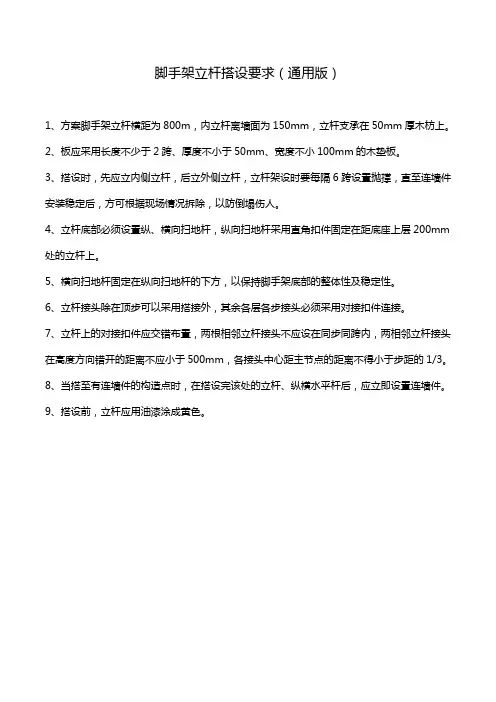

脚手架立杆搭设要求(通用版)
脚手架立杆搭设要求（通用版）
1、方案脚手架立杆横距为800m，内立杆离墙面为150mm，立杆支承在50mm厚木枋上。
2、板应采用长度不少于2跨、厚度不小于50mm、宽度不小100mm的木垫板。
3、搭设时，先应立内侧立杆，后立外侧立杆，立杆架设时要每隔6跨设置抛撑，直至连墙件安装稳定后，方可根据现场情况拆除，以防倒塌伤人。
4、立杆底部必须设置纵、横向扫地杆，纵向扫地杆采用直角扣件固定在距底座上层200mm 处的立杆上。
5、横向扫地杆固定在纵向扫地杆的下方，以保持脚手架底部的整体性及稳定性。
6、立杆接头除在顶步可以采用搭接外，其余各层各步接头必须采用对接扣件连接。
7、立杆上的对接扣件应交错布置，两根相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不得小于步距的1/3。
8、当搭至有连墙件的构造点时，在搭设完该处的立杆、纵横水平杆后，应立即设置连墙件。
9、搭设前，立杆应用油漆涂成黄色。
脚手架搭设要求
一、脚手架的材质要求l、钢管脚落地手架，选用外径48mm，壁厚 3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。
钢管螺栓拧紧力矩达70N.m时不得破坏。
如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。
脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。
底排立杆、扫地杆均漆红白相间色。
4、脚手板、脚手片采用符合有关要求。
5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m 的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。
要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T 700）中Q235A钢的要求。
二、脚手架的搭设流程及要求落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
外架---脚手架搭设规范
外架---脚手架搭设规范脚手架搭设规范有哪些,一、外脚手架施工要点1、根据本工程的设计特点和现场条件，外脚手架采用ф48钢管双排脚手架，立杆纵距1.5m，横距1.05m，内立杆距离建筑物外立面0.30m，立杆步距为1.8m ;四层屋面上立杆间距为1.5m×1.5m，在距屋面200mm处及以上每隔1.8m将所有的钢管用ф48钢管联成一整体，并采用剪刀撑加固，并利用6m斜杆将该处架子与原外架及原建筑的连墙件相连，按满堂架形式保证其整体性。
2、大横杆位于立杆内侧，其长度不小于3跨，外架内侧的大横杆的竖向间距为1.8m，外侧的大横杆的竖向间距为0.9m，即在外立杆内侧每步的中间高度处另加一根大横杆，以作防护栏杆。
3、小横杆间距1.5m，紧靠在大横杆之下，靠墙一侧外伸长度不应大于500。
4、立杆与大横杆的连接:立杆除顶层顶步可采用搭接，且搭接长度不小于1米、采用不少于2个旋转扣件、扣件端部距连接杆端不小于100外，其余均应采用对接扣件连接，接头应错开不在同步内，错开的距离不小于500，各接头中心至主节点的距离不宜大于600。
5、大横杆的连接宜对接扣件连接，也可采用搭接，接头应错开在不同步、不同跨内，错开的距离不小于500，各接头中心至主节点的距离不宜大于500，搭接长度不小于1米，应等间距采用3个旋转扣件予以固定，扣件端部距连接杆端不小于100。
6、落地式脚手架底部设槽钢。
立杆底部应设纵横向扫地杆，纵向扫地杆离地不大于200，纵向扫地杆紧贴在横向扫地杆之下。
7、剪刀撑设置:纵向剪刀撑应在外立面连续设置，每道剪刀撑宽度不小于4跨、不大于6跨，且与地面成45?,60?角，每个交叉点均应用旋转扣件将剪刀撑斜杆与立杆或小横杆伸出端固定，接头中心至主节点的距离不宜大于150，剪刀撑斜杆的接长宜采用搭接连接，接头要求与立杆搭接接头要求相同，转角处和中间每6跨设一道横向剪刀撑，由底至顶在同一件间呈“之”字型连续布置，斜杆采用不少于2个旋转扣件固定在与之相交的小横杆的伸出端，各接头中心至主节点的距离不宜大于150。
模板脚手架常用规范参数
模板脚手架常用参数大横杆---纵向水平杆，即沿脚手架纵向设置的水平杆小横杆---横向水平杆，即沿脚手架横向设置的水平杆。
纵向扫地杆---贴近地面，连接立杆根部的纵向水平杆连墙件---连接脚手架与建筑物的构件横向斜撑---与双排脚手架内外立杆或水平杆斜交呈之字形的斜杆。
剪刀撑---在脚手架外侧面成对设置的交叉斜杆。
主节点---立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。
1.落地式脚手架，立杆横距为0.9m，立杆的纵距为1.5m，大小横杆的步距为1.8 m；内排架距离墙宽度为0.30m；连墙件采用两步三跨，竖向间距 3.6 m，水平间距4.5 m，每个连墙件的覆盖面积小于40平米，靠近主节点设置，偏离主节点的距离不应大于300mm。
2.扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。
钢管螺栓拧紧力矩达70N.m时不得破坏。
3.垫板应采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板。
4.相邻立杆的对接接长时，立杆的对接扣件应交错布置，两相邻的立杆接头不应设置在同步内，同步内内隔一根立杆的两个相邻接头在高度上错开不宜小于500mm5.脚手架搭设立杆时应每隔6跨设置一根抛撑直至连墙件安装稳定后方可拆除。
连墙件应随脚手架的搭设同步进行安装6.纵向水平杆接长应采用对接扣件连接是：各接头中心至最近主节点的距离不应大于纵距的1/3。
搭接长度不应小于1m，应等间距设置3 个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm7.纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm 处的立杆上。
横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
8.脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm9.单、双排脚手架底层步距均不应大于2m。
脚手架钢管搭设一般要求
脚手架钢管搭设一般要求1、钢管扣件脚手架搭设中应注意地基平整坚实，设置底座和垫板，并有可靠的排水措施，防止积水浸泡地基。
2、根据连墙杆设置情况及荷载大小，常用敞开式双排脚手架立杆。
横距一般1.05~1.55m，砌筑脚手架步距一般为1.20~1.35m，装饰或砌筑、装饰两用的脚手架一般为 1.80m，立杆纵距1.2~2.0m，其允许搭设高度为34~50m。
当为单排设置时，立杆横距1.2~1.4m，立杆纵距1.5~2.0m，允许搭设高度为24m。
3、纵向水平杆宜设置在立杆的内侧，其长度不宜小于3跨，纵向水平杆可采用对接扣件，也可采用搭接。
如采用对接扣件方法，则对接扣件应交错布置；如采用搭接连接，搭接长度不应小于1m，并应等间距设置3个旋转扣件固定。
4、脚手架主节点（即立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点）处必须设置一根横向水平杆用直角扣件扣接且严禁拆除。
主节点处两个直角扣件的中心距不应大于150mm。
在双排脚手架中，横向水平杆靠墙一端的外伸长度不应大于立杆横距的0.4倍，且不应大于500mm；作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
5、作业层脚手板应铺满、铺稳，离开墙面120~150mm；狭长型脚手板，如冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。
当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。
宽型的竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用镀锌钢丝固定在纵向水平杆上。
6、根立杆底部应设置底座或垫板。
脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于lm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脚手架立杆横距的要求
脚手架是一种在建筑施工中常用的工具，用于搭建和支撑建筑物的结构。
在搭建脚手架时，立杆横距是一个非常重要的要求，它决定了脚手架的稳定性和安全性。
立杆横距是指脚手架立杆之间的水平距离。
合理的立杆横距可以保证脚手架的稳定性，使其能够承受施工人员和材料的重量，同时也方便施工人员进行作业。
根据脚手架的使用要求和现场实际情况，立杆横距需要满足一定的标准和规范。
立杆横距的要求与脚手架的类型和高度有关。
一般来说，脚手架分为门式脚手架和悬挑脚手架两种类型。
对于门式脚手架来说，立杆横距一般为1.2米到1.5米；对于悬挑脚手架来说，立杆横距一般为0.8米到1.2米。
当脚手架的高度超过30米时，立杆横距应适当缩小，以增强脚手架的稳定性。
立杆横距的要求还与脚手架的使用目的有关。
脚手架的使用目的可以分为室内施工和室外施工两种情况。
在室内施工中，立杆横距一般较小，可以根据具体情况在0.8米到1.2米之间选择；在室外施工中，由于环境条件的限制，立杆横距一般较大，可以在 1.2米到1.5米之间选择。
立杆横距的要求还与脚手架的承重能力有关。
脚手架的承重能力应满足施工需要，能够承受施工人员、材料和设备的重量。
一般来说，
立杆横距越小，脚手架的承重能力越大。
但是，立杆横距过小也会增加脚手架的制作和搭建难度，增加成本和工期。
在实际施工中，为了保证脚手架的稳定性和安全性，除了满足立杆横距的要求外，还需要注意以下几点。
首先，脚手架的立杆应垂直，不得倾斜。
其次，脚手架的连接件应牢固可靠，不得有松动现象。
再次，脚手架的水平杆应水平放置，不得有明显的倾斜或下垂现象。
最后，脚手架的立杆和水平杆应有足够的支撑，以保证整个脚手架的稳定性。
立杆横距是搭建脚手架时需要严格遵守的要求。
合理的立杆横距可以保证脚手架的稳定性和安全性，提高施工效率。
在实际施工中，除了满足立杆横距的要求外，还需要注意脚手架的垂直度、连接件的可靠性、水平杆的水平度以及立杆和水平杆的支撑等问题。
只有做到这些，才能确保脚手架的安全性和可靠性，为施工人员提供一个安全、舒适的工作环境。
