单相交流调压电路交流-交流变流电路:把一种形式的交流变成另一种形式交流的电路。
直接方式即无中间直流环节,间接方式即有中间直流环节交流-交流变换电路可以分为间接方式(有中间直流环节)直接方式(即无中间直流环节)直接方式有交流电力控制电路和变频电路交流电力控制电路:只改变电压、电流或对电路的通断进行控制,而 不改变频率的电路。
变频电路:改变频率的电路把两个晶闸管反并联后串联在交流电路中,通过对晶闸管的控制就可以控制交流输出。
Ø交流电力控制电路交流调压电路在每半个周波内通过对晶闸管开通相位的控制,调节输出电压有效值的电路。
交流调功电路以交流电的周期为单位控制晶闸管的通断,改变通态周期数和断态周期数的比,调节输出功率平均值的电路。
交流电力电子开关:串入电路中根据需要接通或断开电路的晶闸管。
02异步电动机软起动。
04供用电系统对无功功率的连续调节。
01灯光控制(如调光台灯和舞台灯光控制)。
03异步电动机调速。
05在高压小电流或低压大电流直流电源中,用于调节变压器一次电压。
应用图1 阻性负载单相交流调压电路及波形电阻负载Ø在交流电源u1 的正半周和负半周,分别对VT1 和VT2的开通角α进行控制就可以调节输出电压。
基本的数量关系Ø负载电压有效值U0负载电流有效值I0--式1---式2Ø晶闸管电流有效值ITØ功率因数λ----式3----式4图1 阻性负载单相交流调压电路及波形Ø电阻性负载时,控制角 移相范围为0~π ,随着α增大,U0逐渐减小。
电阻性负载及各处波形如图2所示。
由于电感的储能作用,负载电流 会在电源电压 u1过零后再延迟一段时间后才能降为零,延迟的时间与负载的功率因数角 有关。
晶闸管的关断是在电流过零时刻,因此,晶闸管的导通时间θ 不仅与触发控制角α 有关,还与负载功率因数角有φ关,必须根据α与α 的关系分别讨论。
由于θ=π 时意味着负载电流i0 连续, θ < π时意味i0 断续,因此也表达了电流连续与否的运行状态。
单相交流调压电路实验总结

单相交流调压电路实验总结1. 实验目的本实验旨在通过搭建单相交流调压电路,研究和了解调压原理,探究电压调节器的工作原理,掌握电压调节器的设计和使用方法。
2. 实验原理单相交流调压电路是一种能够将输入的交流电源电压调节到特定输出电压的电路。
通过调整器件的导通角度来改变直流电压的大小,从而实现对交流电源进行调节。
常见的调压器有可控硅调压器和晶闸管调压器。
本实验以晶闸管调压器为例,其主要由变压器、调压变压器、晶闸管、负载等组成。
通过改变触发信号的时刻,来控制晶闸管的导通和截断,从而改变输出电压的大小。
3. 实验步骤与结果3.1 实验步骤1.搭建单相交流调压电路,连接变压器、调压变压器、晶闸管和负载。
2.接通电源,调节输出电压调节器的电位器,观察输出电压的变化。
3.改变触发信号的时刻,观察输出电压的变化。
3.2 实验结果根据实验步骤进行实验后,观察到输出电压随着调节器电位器的调节而改变,同时观察到改变触发信号的时刻会对输出电压产生影响。
4. 重要观点与关键发现•晶闸管调压电路可以实现对交流电源电压的调节。
•调压电路主要由变压器、调压变压器、晶闸管和负载等组成。
•通过改变导通角度来控制晶闸管的导通和截断,从而调节输出电压的大小。
•输出电压的大小和触发信号的时刻密切相关。
5. 进一步思考1.通过实验可以发现,调压电路可以实现对交流电源电压的调节。
然而,在实际应用中,还需要考虑电流、功率等因素。
如何在保证电压稳定的前提下,实现对电流和功率的控制,是一个值得研究的问题。
2.实验中使用的是晶闸管调压器,还有其他类型的调压器,如可控硅调压器等。
不同类型的调压器具有不同的特点和适用范围,可以进行更深入的研究和比较。
3.在实验过程中,可能会遇到一些问题,如晶闸管发热、功率损耗等。
如何在设计和使用调压器时解决这些问题,可以进行进一步的探索和优化。
4.在实际应用中,调压器多用于电力系统中,如电网调压、高压输电线路调压等。
如何在复杂的电网环境下实现稳定的调压效果,是一个具有挑战性的问题,值得深入研究。
单相交流调压电路(电阻负载)

实验一:单相交流调压电路(电阻负载)一、 实验容对单相交流调压电路的原理能够理解,并能够通过MATLAB 仿真得出当α为不同角度时的仿真波形。
最后通过分析仿真波形来了解单相交流调压电路(电阻负载)的工作情况。
电路模型由交流电源、反并联的两个晶闸管、触发模块、电阻负载组成。
单相交流调压电路(电阻负载)如图1-1所示。
我所要分析的问题是α为不同值时,输出电压及电流的波形变化。
图1-1二、 实验原理图1-1为纯电阻负载的单相调压电路。
图中晶闸管VT1和VT2反并联连接与负载电阻R 串联接到交流电源U 2上。
当电源电压正半周开始时出发VT1,负半周开始时触发VT2,形同一个无触点开关,允许频繁操作,因为无电弧,寿命特长。
在交流电源的正半周αω=t 时,触发导通VT1,导通角为1θ= απ-;在负半周αω=t +π时,触发导通VT2,导通角为2θ= απ-。
负载端电压U 为下图所示斜线波形。
这时负载电压U 为正弦波的一部分,宽度为(απ-),若正负半周以同样的移相角α触发VT1和VT2,则负载电压U 的宽度会发生变化,那么负载电压有效值也将随α角而改变,从而实现交流调压。
三、 实验步骤在MATLAB 新建一个Model ,命名为zuxingfuzai ,同时模型建立如下图所示图1-2 电阻负载的电路建模图四、仿真结果仿真参数:选择ode23tb算法,将相对误差设置为1e-3,开始仿真时间设置为0,停止仿真时间设置为0.06,其他的选项为默认设置。
模型参数设置参数设置为频率(Frequency)为50Hz,电压幅值100V,“measurements”测量选“V oltage” 其他为默认设置,如图所示触发信号uG1参数设置:幅值(Amplitude)电压为12V;周期(Period)为0.02s;占空比(Pulse Width)为40%;时相延迟(Phase delay)为(α*0.02/360)其他为默认设置,如图所示。
单相交流调压电路

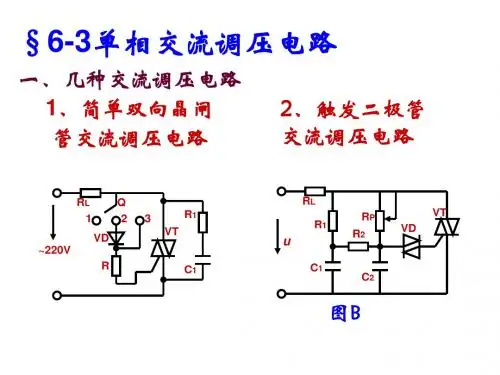

一、几种交流调压电路 1、简单双向晶闸 管交流调压电路
