DTII 型通用固定式带式输送机使用维护说明书1、应用范围及特点1.1 DTII 型通用固定式带式输送机是在原TD75 型试制、使用修改补充的基础上，于1975 年定型的系列产品，是一般用途的带式输送机。
1.2 DTII 型通用固定式带式输送机，是以输送带作曳引和承载构件的连续输送设备。
具有运量大、结构合理、使用维护简单、运营费用低廉、通用性强等特点。
被广泛用于冶金、矿山、煤炭、建材、化工、电力等行业，用来输送各种块状、粒状等散状物料。
也可用来输送成件品。
1.3 DTII 型通用固定式带式输送机根据输送工艺的要求，可单机输送，也可多台搭接或与其他输送设备组成水平或倾斜输送系统。
1.4 输送物料的堆积比重为500~2500kg/m3。
1.5 输送机工作环境温度在 -15℃~40℃之间，输送物料的温度在 50℃以下。
对有防爆、防腐及耐热、耐寒等特殊要求，应采取相应的措施。
1.6 DTII 型通用固定带式输送机的标准带宽为500、650、800、1000、1200、1400mm。
1.7 DTII 型通用固定带式输送机，由设计者根据物料输送的工艺及工矿条件，通过计算选用本系列适宜的定型部件，组合成完整的输送机。
2、部件概述2.1 输送带是输送机的曳引和承载构件。
DTII 型带式输送机采用普通型橡胶输送带。
抗拉体（芯层）有棉帆布、尼龙帆布和聚酯帆布。
由设计者根据工艺要求及物料特性，选用不同抗拉体（芯层）的输送带。
其芯层数、覆盖胶厚度满足安全、可靠、适用、经济的要求。
2.2 驱动装置是输送机的动力部分。
DTII 型备有电动机+减速器驱动和电动滚筒驱动两种方式。
电动滚筒适用于小功率、短运距的单机驱动的带式输送机。
电机+减速器驱动方式由电动机、减速器、联轴器及逆止器（制动器）等组成。
2.2.1 电动机D TII 型均采用Y 系列鼠笼型异步电动机。
电动机的防护等级为IP44。
如用于特殊工矿，由设计者按有关标准，选用适宜的电动机。
DTⅡ（A）型带式输送机设计
DTⅡ（A）型带式输送机设计港口机械课程设计报告课题名称：DTⅡ(A)带式输送机课程设计姓名：迟光杰系部：港口机械系班级： 12港机1班指导教师：张阳日期： 2014.5.30 成绩：青岛港湾职业技术学院2目录、一、设计任务 0二、计算过程 01、已知参数 02、初选输送机的带速和带宽 (1)3、计算圆周驱动力 (2)4、传动功率计算 (4)5、张力计算 (5)三、设备选型.......................................... .. (9)1、驱动装置 (9)2、传动、改向滚筒 (10)3、托辊 (12)4、拉紧装置 (15)5、输送带 (15)6、清扫器 (16)7、改向滚筒头架（H型钢） (16)8、改向滚筒尾架 (16)9、中部改向滚筒支架 (17)10、中部传动滚筒支架（ZT） (17)11、中部传动滚筒支架（ZW） (17)12、垂直拉紧装置架 (18)13、中间架 (18)14、支腿 (18)15、导料槽 (18)16、头部漏斗 (19)四、设计图纸（20123123105） (19)1、带式输送机布置形式 (19)2、带式输送机课程设计装配图 (19)3、35°前倾托辊图纸 (19)4、传动滚筒图纸 (19)一、设计任务根据给定的设计参数，设计出一套带式输送机。
（1）输送机总装配图1张（2）零件图（2张以上）（3）设计说明书1份二、计算过程1、已知参数（1）带式输送机的布置形式及尺寸，见图1-1；（2）输送能力：Q=1300t/h；（3）输送物料：铁矿石（粒度6-13mm）；堆积密度：ρ=2t/m3；（4）输送机长度：L n=300m；提升高度H=26.2m；倾斜角度δ=5o；（5)工作环境：海边露天作业。
图1-1 带式输送机布置形式2、初选输送机的带速和带宽（1）由表1-1、表2-20初定：带速υ=1.6m/s；带宽B=1000mm。
（2）查表2-16可初定：上托辊间距a0=1000mm；下托辊间距a U=3000mm；按表2-13、表2-15可初定：托辊直径取133mm，采用35°槽形前倾托辊，托辊前倾1°23′；托辊槽角λ=35°。
DTⅡ(A)型带式输送机计算机辅助设计软件说明书资料

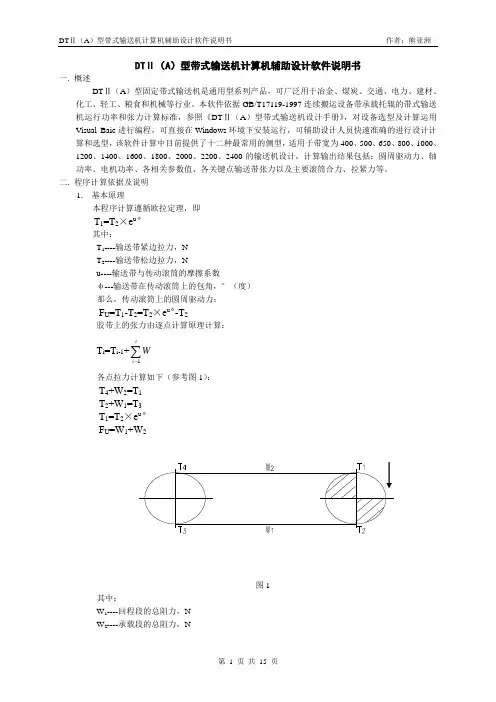

DT Ⅱ（A ）型带式输送机计算机辅助设计软件说明书一. 概述DT Ⅱ（A ）型固定带式输送机是通用型系列产品，可广泛用于冶金、煤炭、交通、电力、建材、化工、轻工、粮食和机械等行业。
本软件依据GB/T17119-1997连续搬运设备带承载托辊的带式输送机运行功率和张力计算标准，参照《DT Ⅱ（A ）型带式输送机设计手册》，对设备选型及计算运用Visual Baic 进行编程，可直接在Windows 环境下安装运行，可辅助设计人员快速准确的进行设计计算和选型，该软件计算中目前提供了十二种最常用的侧型，适用于带宽为400、500、650、800、1000、1200、1400、1600、1800、2000、2200、2400的输送机设计，计算输出结果包括：圆周驱动力、轴功率、电机功率、各相关参数值、各关键点输送带张力以及主要滚筒合力、拉紧力等。
二. 程序计算依据及说明1. 基本原理本程序计算遵循欧拉定理，即T 1=T 2×e u φ其中：T 1----输送带紧边拉力，N T 2----输送带松边拉力，N u----输送带与传动滚筒的摩擦系数φ---输送带在传动滚筒上的包角，°（度） 那么，传动滚筒上的圆周驱动力：F U =T 1-T 2=T 2×e u φ-T 2胶带上的张力由逐点计算原理计算： T i =T i-1+∑-ii W 1各点拉力计算如下（参考图1）：T 4+W 2=T 1T 2+W 1=T 3 T 1=T 2×e u φ F U =W 1+W 2图1其中：W 1----回程段的总阻力，N W 2----承载段的总阻力，N2. 主要计算公式1) 圆周驱动力计算F U =W 1+W 2=F H +F N +F s1+F s2+F st当机长大于80米时，水平输送的圆周力可简化为：F U =C·F H + F s1+F s2+F st其中：C-----系数，由表1查出，或由C=LL L 0计算，L 0=70m ～100m 之间 L------输送机长度，m F H ----主要阻力，NF N ----附加阻力，N ，程序在计算中将该力忽略不计 F s1----特种主要阻力，N F s2----特种附加阻力，N F st ----倾斜阻力，N 表1a)主要阻力F HF H =f L g [q RO +q RU +(2q B +qG )cos δ]式中：f-----模拟摩擦系数 L----输送机长度，单位：米g----重力加速度， g=9.81m/s 2～10 m/s 2q RO ----承载托辊单位质量，单位：千克/米，q RO =G1/a o G1-----承载分支每组托辊旋转部分质量，单位：千克 a o -------承载分支托辊间距，单位：米q RU ----回程托辊单位质量，单位：千克/米，q RU =G2/a u G2-----回程分支每组托辊旋转部分质量，单位：千克 a u -------回程分支托辊间距，单位：米 qB------输送带单位长度质量，单位：千克/米 qG-----物料单位长度上质量，单位：千克/米，qG=vQ 6.3 Q-------每小时输送量，单位：吨/小时 v--------输送速度，单位：米/秒δ------输送机倾角，单位：度 模拟摩擦系数参照下表2选取：表2b) 附加阻力F NF N =F ba +F f +F I +F t式中：F ba ---加料段、加速段输送物料与输送带间的惯性阻力和摩擦阻力，N F f ----加速段物料与导板间的摩擦阻力，N F I ----输送带经过滚筒时的弯曲阻力，N F t ----滚筒轴承阻力，N 其中：F ba =I v ρ(v-v 0)F f =2120b22)2(gl b v v v I u v +ρF I =9B(140+0.01F/B)(d/D) (帆布输送带) F I =12B(200+0.01F/B)(d/D) (钢绳芯输送带) F t =0.005(d 0/D)F T 式中：I v -----输送量，m 3/s ρ----物料的密度，kg/m 3 v-----带速，m/sv 0----在输送带运行方向上物料的输送速度分量，m/s u 2----物料与导料板间的摩擦系数，u 2=0.5~0.7 l b -----加速段长度，m B-----带宽，mF-----滚筒上输送带的平均张力，N d-----输送带厚度，m D-----滚筒直径，m d 0-----轴承直径，mF T -----作用于滚筒上的两个输送带拉力和滚筒旋转部分质量的向量和，N c)特种主要阻力F S1F S1=F e +F gl式中：F e -----托辊前倾阻力，NF gl -----输送物料与导料板间的摩擦阻力，N 其中：F e =C e u 0L e (qB+qG)gcos δsine （三个等长前倾托辊） F e =u 0L e qBgcos λcos δsine （二个等长前倾托辊） F gl =21222V gl b I u v ρ式中：C e ----槽角槽形系数，槽角λ=30°时，C e =0.4；槽角λ=45°时，C e =0.5 u 0----承载托辊和输送带间的摩擦系数，u 0=0.3～0.4 L e ----装有前倾托辊的设备长度，m e-----前倾角，°l-----装有导料板设备的长度，m b 1---导料槽两拦板间的宽度，mu 2----物料与导料板间的摩擦系数，u 0=0.5～0.7 d) 特种附加阻力F s2F s2=n r·F r +F a式中：n r -----清扫器个数，一个空段清扫器等于1.5个清扫器 F r -----输送带清扫器的摩擦阻力，N F a -----犁式卸料器的摩擦阻力，N 其中：F r =A·p·u 3 F a =B·k a式中：A-----输送带和清扫器的接触面积，m 2p------输送带和清扫器间的压力，一般p=30~100N/m 2 u 3-----输送带和清扫器接触的摩擦系数，u 3=0.5～0.7 k a -----刮板系数，一般k a =1500N/m e)倾斜阻力F stF st =qG×H×g×cos δH-----物料提升高度，m ，向上为正值；向下为负值2) 功率计算传动滚筒轴功率： P A =F U ×v (w) 电动机功率： P M =P A /η (w) 3) 输送带不打滑输送带不打滑，要求： F min >15.1-⨯φu Ue FF min 为驱动段皮带松边张力 4) 输送带垂度输送带在托辊间的垂度不能过小，应满足： 承载段：F czmin ≥8)(1000gqG qB a +回程段：F hcmin ≥8100gqB a u ⋅⋅⋅3. 最小张力的确定1） 先以输送带不打滑条件Fmin 初定皮带最小张力，即松边张力T2=Fmin ，将其与回程段皮带在托辊间垂度条件Fhcmin 进行对比，如果T2小于Fhcmin ，那么令T2=Fhcmin ，再根据逐点张力计算法推算出T3点的张力，将T3与Fczmin 进行比较，如果T3小于Fczmin ，则令T3=Fczmin ，这样T3就确定下来，由T3用逐点张力计算法推算出T2、T1及T4。
DTⅡ(A)型固定式带式输送机
DTⅡ(A)型固定式带式输送机产品使用说明书用途、特点、使用范围--------------------------------------------------21.主要参数--------------------------------------------------------------------32.整机的典型布置-----------------------------------------------------------33.部件概述--------------------------------------------------------------------4输送带-----------------------------------------------------------------------4 驱动装置--------------------------------------------------------------------6 滚筒--------------------------------------------------------------------------9 托辊-------------------------------------------------------------------------11 拉紧装置-------------------------------------------------------------------14 机架-------------------------------------------------------------------------15 头部漏斗-------------------------------------------------------------------16 导料槽----------------------------------------------------------------------17 清扫器----------------------------------------------------------------------17 卸料器----------------------------------------------------------------------18 电气及安全保护装置----------------------------------------------------184.安装、调试与试运转----------------------------------------------------215.操作规程与维护、保养-------------------------------------------------316.润滑-------------------------------------------------------------------------337.胀套的调整----------------------------------------------------------------338.随机携带文件-------------------------------------------------------------34附件1：滚柱逆止器用弹簧参数-----------------------------------------35附件2：滚筒用帐套参数--------------------------------------------------36附件3：滚筒用轴承型号--------------------------------------------------37 1.用途、特点、使用范围DTⅡ(A)型固定带式输送机是通用型系列产品，是以棉帆布，尼龙，聚酯帆布及钢绳芯输送带做曳引构件的连续输送设备，可广泛用于煤炭、冶金、矿山、港口、化工、轻工、石油及机械等行业，输送各种散状物料及成件物品。
DTⅡA型带式输送机计算书1.2m模板
主井转载带式输送机安装一. 原始参数主功能节：设计种类=普通带式输送机设计标准节：基本标准=DTII(A) 头架标准=DTII(A)尾架标准=DTII(A) 拉紧装置标准=DTII(A)中间架及支腿标准=DTII(A) 导料槽标准=DTII(A)头部护罩及漏斗标准=DTII(A) 卸料车及专用中间架标准=DTII(A) 卸料器标准=DTII(A) 驱动装置标准=DTII(A)传动滚筒标准=DTII(A) 改向滚筒标准=DTII(A)上托辊标准=DTII(A) 下托辊标=DTII(A)物料参数节：物料名称=煤松散密度=1安息角=25 最大块度=300输送量=1200 工作条件选择(确定模拟摩擦系数f)=2 运行条件选择(确定传动滚筒和橡胶带之间的摩擦系数μ)=1物料粒度(确定冲击系数fd)=2 工作条件(确定托辊阻力系数)=1工况条件(确定工况系数fa)=1 工作条件(确定输送带系数)=1物料特征(确定橡胶输送带覆盖胶的厚度)=1 运行条件(确定运行系数fs)=3主参数参数节：带宽=1200 速度=3.15头轮(传动滚筒)直径=1000 尾轮(改向滚筒)直径=630拉紧方式=中部垂直重锤拉紧传动滚筒头架型式=角形改向滚筒尾架型式=角形中间架种类=轻中型中间架支腿种类=轻中型传动滚筒形式=胶面传动滚筒胶面形式=菱形改向滚筒形式=光面几何参数节：输入方式=普通简易输入方式工艺布置形式=倾斜输送方向=由左至右头轮顶部实际高度=1760尾轮顶部实际高度=1200 尾部地基标高=0头部地基标高=16500 水平投影长度=85500带面到通廊地基高度=1200 斜廊起点到尾架最小距离=5200斜廊终点到头架最小距离=1780输送带参数节：输送带种类=聚酯带输送带规格=EP-300扯断强度=300 每层厚度=1.4每层质量=1.7 层数=5上胶厚=4.5 下胶厚=3尾部(拉紧)参数节：中部垂直重锤拉紧支架到头架距离=30000 中部垂直重锤拉紧支架基础标高=4800 中部垂直重锤拉紧支架地脚凸台高度=0 垂直重锤拉紧装置形式=箱式头架参数节：头架类型=0 有无漏斗=有头部漏斗形式=普通有无衬板=有驱动参数节：驱动所在位置=1 驱动方式=电机-减速器系统驱动电机-减速器类型=Y-DBY/DCY 电机-减速器位置(布置形式)=左侧外边采用耦合器否=是设置逆止器否=是设置制动器否=是传动效率=0.88启动系数=1.5 滚筒驱动形式=头部单滚筒驱动第1驱动滚筒电机数量=1托辊参数节：上托辊形式=槽形(35度) 上托辊直径=133下托辊形式=V形下托辊直径=133受料参数节：落料点个数=1 每处落料点宽度=500每处落料点间距=2000导料槽节：布置形式=随落料点自动设置矩形口 1500缷料参数节：缷料方式=普通头部缷料参加计算卸料器个数=1柱标参数节：纵向柱标数量=0 横向柱标(尾部)数量=0横向柱标(头部)数量=0计算参数节：模拟摩擦系数=0.03 传动滚筒和输送带间摩擦系数=0.35 托辊和输送带间摩擦系数=0.35 物料和输送带间摩擦系数=0.6物料和导料档板间摩擦系数=0.7 输送带和清扫器间摩擦系数=0.6清扫器和输送带之间的压力=100000 输送带安全系数=9运行系数=1.2 冲击系数=1.11工况系数=1.1 基础荷载系数(尾部)=1.2基础荷载系数(中部)=1.2 基础荷载系数(头部)=1.8基础荷载系数(驱动部分)=1.8 传动滚筒合力安全系数=1改向滚筒合力安全系数=1厂房标识节：标注荷载否=是设置主厂房标识否=否设置基础厂房标识否=否价格节：产生价格否=否产生保护装置否=是二. 计算过程输送带上最大的物料横截面积S：已知：托辊槽角λ＝ 35 度运行堆积角θ＝ 25 度输送带可用宽度 b ＝ 0.9 x B - 0.05 ＝ 0.9 x 1.2 - 0.05 ＝ 1.03 米中间辊长度 l3 ＝ 0.465 米结果：S1 ＝ [ l3 + ( b - l3 ) x cos(λ) ] 2 x tg(θ) / 6＝ [ 0.465 + ( 1.03 - 0.465 ) x cos(35) ] 2 x tg(25) / 6＝ 0.0669 平方米S2 ＝ [ l3 + ( b - l3 ) / 2 x cos(λ) ] x [ ( b - l3 ) / 2 x sin(λ) ＝ [ 0.465 + ( 1.03 - 0.465 ) / 2 x cos(35) ] x [ ( 1.03 - 0.465 ) / 2 x sin(35) ]＝ 0.11284 平方米结果：S ＝ S1 + S2＝ 0.0669 + 0.11284＝ 0.17975 平方米输送能力：已知：最大截面积 S ＝ 0.17975 平方米带速 v ＝ 3.15 米/秒物料密度ρ= 1000 千克/立方米倾斜系数 k ＝ 0.93(查表获得)结果：最大输送能力 IvMax ＝ S x v x k＝ 0.17975 x 3.15 x 0.93＝ 0.527 立方米/秒最大输送能力 ImMax ＝ IvMax x ρ＝ 0.527 x 1000＝ 526.568 千克/秒最大输送能力 QMax ＝ 3.6 x ImMax＝ 3.6 x 526.568＝ 1895.645 吨/小时实际：输送量 Q ＝ 1200 吨/小时输送量 Im ＝ Q / 3.6＝ 1200 / 3.6＝ 333.333 千克/秒输送量 Iv ＝ Im / ρ＝ 333.333 / 1000＝ 0.333 立方米/秒输送带宽度：已知：实际输送量 Q ＝ 1200 吨/小时带速 v ＝ 3.15 米/秒倾斜系数 k ＝ 0.93(查表获得) 物料密度ρ= 1000 千克/立方米计算：最大截面积 S ＝ Q / ( 3.6 x V x k x ρ )＝ 1200 / ( 3.6 x 3.15 x 0.93 x 1000 )＝ 0.1138 平方米已知：托辊槽角λ= 35 度运行堆积角θ= 25 度结果：计算输送带宽度 B ＝ 0.962 米计算圆周驱动力-FH(主要阻力)：已知：模拟摩擦系数 f ＝ 0.03输送机长度(头尾滚筒中心距) L ＝ 87.149 米重力加速度 g ＝ 9.81 米/秒2输送机在运行方向上的倾斜角δ= 11.2842 度输送机承载分支托辊间距 ao ＝ 1.2 米输送机回程分支托辊间距 au ＝ 3 米承载分支或回程分支每米输送带质量 qB ＝ 20.4 千克/米每米输送物料的质量 qG ＝ Q / ( 3.6 x v )＝ 1200 / ( 3.6 x 3.15 )＝ 105.82 千克/米输送机承载分支托辊旋转部分质量 qRO ＝ 18.45 千克/米输送机回程分支托辊旋转部分质量 qRU ＝ 6.913 千克/米承载分支每组托辊旋转部分质量 G1 ＝ 22.14 千克回程分支每组托辊旋转部分质量 G2 ＝ 20.74 千克托辊前倾角ε= 1.383 度结果：计算主要阻力 FH ＝ f x L x g x ( qRO + qRU + ( 2 x qB + qG ) x cosδ)＝0.03 x 87.149 x 9.81 x ( 18.45 + 6.913 + ( 2 x 20.4 + 105.82 ) x cos 11.2842)＝ 4338.347 牛计算圆周驱动力-计算系数C(附加阻力)：已知：附加长度 L0 ＝ 90 米输送机长度(头尾滚筒中心距) L ＝ 87.149 米结果：系数C(附加阻力) ＝ ( L + L0 ) / L＝ ( 87.149 + 90 ) / 87.149＝ 2.033计算圆周驱动力-附加阻力FN：已知：结果：附加阻力 FN ＝ 0 牛计算圆周驱动力-主要特种阻力Fs1：已知：槽形系数 Ce ＝ 0.43托辊与输送带间的摩擦系数μ0 ＝ 0.35装有前倾托辊的输送机长度 Le ＝ 87.149 米承载分支或回程分支每米输送带质量 qB ＝ 20.4 千克/米每米输送物料的质量 qG ＝ 105.82 千克/米重力加速度 g ＝ 9.81 米/秒2输送机在运行方向上的倾斜角δ= 11.284 度托辊前倾角ε= 1.383 度结果：托辊前倾的摩擦阻力Fep ＝ Ce x μ0 x Le x ( qB + qG ) x g x cosδ x sinε＝0.43 x 0.35 x 87.149 x ( 20.4 + 105.82 ) x 9.81 x cos 11.284 x sin 1.383＝ 384.479 牛已知：物料与导料栏板间的摩擦系数μ2 ＝ 0.7输送能力 Iv ＝ 0.333 立方米/秒被输送散状物料的堆积密度ρ= 1000 千克/立方米导料栏板(导料槽)的长度 l ＝ 2 米输送带速度 v ＝ 3.15 米/秒导料栏板间的宽度 b1 ＝ 0.73 米结果：导料槽拦板间的摩擦阻力Fgl ＝μ2 x Iv x Iv x ρ x g x l / ( v x v x b1 x b1 ) ＝0.7 x 0.333 x 0.333 x 1000 x 9.81 x 2 / ( 3.15 x 3.15 x 0.73 x 0.73 )＝ 288.594 牛结果：主要特种阻力 Fs1 ＝ Fep + Fgl＝ 384.479 + 288.594＝ 673.073 牛计算圆周驱动力-附加特种阻力Fs2：已知：头部清扫器个数 n3t ＝ 1空段清扫器个数 n3k ＝ 1结果：清扫器个数 n3 ＝ n3t + 1.5 x n3k＝ 1 + 1.5 x 1＝ 2.5 (注：1个空段清扫器相当于1.5个清扫器)已知：输送带清扫器与输送带的接触面积 A ＝ 0.012 平方米输送带清扫器与输送带间的压力 P ＝ 100000 牛/平方米输送带清扫器与输送带间的摩擦系数μ3 ＝ 0.6输送带宽度 B ＝ 1.2 米犁式卸料器的阻力系数或刮板清扫器的阻力系数 ka ＝ 1500 牛/米犁式卸料器个数 na ＝ 0结果：输送带清扫器摩擦阻力 Fr ＝ A x P x μ3＝ 0.012 x 100000 x 0.6＝ 720 牛结果：梨式卸料器摩擦阻力 Fa ＝ na x B x ka＝ 0 x 1.2 x 1500＝ 0 牛结果：附加特种阻力 Fs2 ＝ n3 x Fr + Fa＝ 2.5 x 720 + 0＝ 1800 牛计算圆周驱动力-倾斜阻力Fst：已知：每米输送物料的质量 qG ＝ 105.82 千克/米重力加速度 g ＝ 9.81 米/秒2输送带卸料点与装料点间的高差 H ＝ 17.06 米结果：倾斜阻力 Fst ＝ qG x g x H＝ 105.82 x 9.81 x 17.06＝ 17709.905 牛计算圆周驱动力-圆周驱动力Fu：已知：系数 C ＝ 2.033主要阻力 Fh ＝ 4338.347 牛附加阻力 Fn ＝ 0 牛特种主要阻力 Fs1 ＝ 673.073 牛特种附加阻力 Fs2 ＝ 1800 牛倾斜阻力 Fst ＝ 17709.905 牛结果：圆周驱动力 Fu ＝ C x Fh + Fs1 + Fs2 + Fst＝2.033 x 4338.347 + 673.073 + 1800 + 17709.905＝ 29001.577 牛传动滚筒轴功率和电机功率：已知：传动滚筒上所需圆周驱动力 Fu ＝ 29001.577 牛已知：输送带速度 v ＝ 3.15 米/秒结果：传动滚筒轴功率 Pa ＝ Fu x v / 1000＝ 29001.577 x 3.15 / 1000＝ 91.355 千瓦已知：传动效率η= 0.88电压降系数η' ＝ 0.95多机驱动功率不平衡系数η" ＝ 1结果：电机功率 Pm ＝ Pa / ( η x η' x η" )＝ 91.355 / ( 0.88 x 0.95 x 1.00 )＝ 109.276 千瓦驱动单元电机功率和数量：头部单滚筒驱动(共1个驱动单元)：第1驱动滚筒单元结果：传动滚筒上所需圆周驱动力 Fu ＝ 29001.577 牛电机数量 n ＝ 1 台每台电机功率 Pm ＝ 109.276 千瓦输送带张力：满足垂度条件下输送带张力：已知：输送机承载分支托辊间距 ao ＝ 1.2 米输送机回程分支托辊间距 au ＝ 3 米承载分支或回程分支每米输送带质量 qB ＝ 20.4 千克/米每米输送物料的质量 qG ＝ 105.82 千克/米重力加速度 g ＝ 9.81 米/秒2两组托辊之间输送带的允许垂度 hpa ＝ 0.01结果：满足垂度条件下，承载分支输送带最小张力Fmino：Fmino ＝ ao x ( qB + qG ) x g / ( 8 x hpa )＝ 1.2 x ( 20.4 + 105.82 ) x 9.81 / ( 8 x 0.01 )＝ 18573.289 牛满足垂度条件下，回程分支输送带最小张力 Fminu：Fminu ＝ au x qB x g / ( 8 x hpa )＝3 x 20.4 x 9.81 / ( 8 x 0.01 )＝ 7504.65 牛输送带张力-按照输送带不打滑条件：头部单驱动-第1驱动滚筒单元已知：传动滚筒与输送带间的摩擦系数μ= 0.35输送带在传动滚筒上的包围角φ= 190 度自然对数的底 e ＝ 2.718启动系数 KA ＝ 1.5传动滚筒上所需圆周驱动力 Fu ＝ 29001.577 牛结果：输送机满载启动或制动时出现的最大圆周驱动力 Fumax：Fumax ＝ KA x Fu＝ 1.5 x 29001.577＝ 43502.365 牛结果：保证不打滑条件下，输送带在传动滚筒奔离点处最小张力 F2min： F2min ＝ Fumax / ( e ( μ x φ) - 1 )＝ 43502.365 / ( e ( 0.35 x 190 ) - 1 )＝ 19849.556 米已知：满足垂度条件下，承载分支输送带最小张力 Fmino ＝ 18573.289 牛满足垂度条件下，回程分支输送带最小张力 Fminu ＝ 7504.65 牛结果：滚筒上输送带奔离点(松边)张力 F2：F2 ＝ Max ( F2min, Fminu )＝ Max ( 19849.556 , 7504.65 )＝ 19849.556 牛滚筒上输送带趋入点(紧边)张力 F1：F1 ＝ F2 + Fu＝ 19849.556 + 29001.577＝ 48851.132 牛计算输送带张力-各特性点张力：已知：模拟摩擦系数 f ＝ 0.03重力加速度 g ＝ 9.81 米/秒2输送机回程分支托辊旋转部分质量 qRU ＝ 6.913 千克/米承载分支或回程分支每米输送带质量 qB ＝ 20.4 千克/米输送带清扫器摩擦阻力 Fr ＝ 720 牛输送机长度(头尾滚筒中心距) L ＝ 87.149 米中部垂直重锤拉紧支架到头架距离 Lczj ＝ 30 米结果：传动滚筒趋入点张力 St1 ＝ F1 ＝ 48851.132 牛传动滚筒奔离点张力 St2 ＝ F2 ＝ 19849.556 牛传动滚筒支架增面改向滚筒趋入点张力 Stg1 ＝ St2 + 1.0 x Fr＝ 19849.556 + 1.0 x 720＝ 20569.556 牛已知：传动滚筒支架增面改向滚筒阻力系数 Kptg ＝ 1.02结果：传动滚筒支架增面改向滚筒奔离点张力 Stg2 ＝ 1.02 x Stg1＝ 1.02 x 20569.556＝ 20980.947 牛已知：中部垂直重锤拉紧支架到头架距离 Lczj ＝ 30 米垂直重锤拉紧支架头部90度改向滚筒阻力系数 Kpcj1 ＝ 1.03中部垂直重锤拉紧支架到头部高差 Ht ＝ 5967.715 米结果：垂直重锤拉紧支架90度改向滚筒趋入点张力 Scj11：Scj11 ＝ Stg2 + f x Lczj x g x ( qRU + qB ) - qB x g x Ht + 1.5 x Fr ＝20980.947 + 0.03 x 30 x 9.81 x ( 6.913 + 20.4 ) - 20.4 x 9.81 x 5967.715 + 1.5 x 720＝ 21107.813 牛垂直重锤拉紧支架90度改向滚筒奔离点张力 Scj12：Scj12 ＝ Kpcj1 x Scj11＝ 1.03 x 21107.813＝ 21741.047 牛已知：垂直重锤拉紧支架头部180度改向滚筒阻力系数 Kpcj2 ＝ 1.04结果：垂直重锤拉紧支架180度改向滚筒趋入点张力 Scj21 ＝ Scj12 ＝ 21741.047 牛垂直重锤拉紧支架180度改向滚筒奔离点张力 Scj22 ＝ Kpcj2 x Scj21＝ 1.04 x 21741.047＝ 22610.689 牛已知：垂直重锤拉紧支架头部90度改向滚筒阻力系数 Kpcj3 ＝ 1.03结果：垂直重锤拉紧支架90度改向滚筒趋入点张力 Scj31 ＝ Scj22 ＝ 22610.689 牛垂直重锤拉紧支架90度改向滚筒奔离点张力 Scj32 ＝ Kpcj3 x Scj31＝ 1.03 x 22610.689＝ 23289.01 牛结果：尾部增面改向滚筒趋入点张力 Swg1：Swg1 ＝ Scj32 + f x ( L - Lczj ) x g x ( qRU + qB ) - qB x g x H + 1.5 x Fr ＝23289.01 + 0.03 x ( 87.149 - 30 ) x 9.81 x ( 6.913 + 20.4 ) - 20.4 x 9.81 x 11088.707 + 1.5 x 720＝ 22609.278 牛已知：尾部增面改向滚筒阻力系数 Kpwg ＝ 1.02结果：尾部增面改向滚筒奔离点张力 Swg2 ＝ Kpwg x Swg1＝ 1.02 x 22609.278＝ 23061.464 牛已知：尾轮阻力系数 Kpw ＝ 1.04结果：尾轮趋入点张力 Sw1 ＝ Swg2 ＝ 23061.464 牛尾轮奔离点张力 Sw2 ＝ Kpw x Sw1＝ 1.04 x 23061.464＝ 23983.922 牛结果：尾轮改向滚筒上合力 Fwl ＝ Sw1 + Sw2＝ 23061.464 + 23983.922＝ 47045.386 牛已知：传动滚筒上输送带奔离点(松边)张力 F2 ＝ 19849.556 牛输送机满载启动或制动时出现的最大圆周驱动力 Fumax ＝ 43502.365 牛结果：传动滚筒上合力 Fcd ＝ 2 x F2 + Fumax＝ 2 x 19849.556 + 43502.365＝ 83201.476 牛已知：传动滚筒直径 D ＝ 1 米结果：传动滚筒的扭矩 M ＝ Fu x D / 2000＝ 29001.577 x 1 / 2000＝ 14.501 千牛.米输送带张力：结果：输送带最小张力 Fmin ＝ F2 ＝ 19849.556 牛输送带最大张力(稳定工况下) Fmax ＝ Fmin + Fu＝ 19849.556 + 29001.577＝ 48851.132 牛计算拉紧力：已知：垂直重锤拉紧支架180度改向滚筒趋入点张力 Si ＝ 21741.047 牛垂直重锤拉紧支架180度改向滚筒奔离点张力 Si1 ＝ 22610.689 牛结果：中部垂直重锤拉紧力 F0 ＝ Si + Si1＝ 21741.047 + 22610.689＝ 44351.737 牛输送带选择计算：已知：输送带最大张力(稳定工况下) Fmax ＝ 48851.132 牛输送带静安全系数 n ＝ 9输送带扯断强度σ＝ 300 牛/毫米.层结果：输送带计算层数 Zjs ＝ Fmax x n / ( B x σ )＝ 48851.132 x 9 / ( 1200 x 300 )＝ 1.221 层已知：输送带允许最小层数 Zmin ＝ 4 层输送带允许最大层数 Zmax ＝ 6 层输送带实选层数 Z ＝ 5 层结果：输送带实选层数Z满足：Zmin≤Z≤Zmax结果：输送带实选层数Z满足计算层数要求：Z≥Zjs结果：输送机几何尺寸决定的输送带周长 Lz ＝ 176.859 米已知：考虑中部重锤拉紧增加长度 LzDetaCZJ ＝ 5 米结果：修正后输送机几何尺寸决定的输送带周长 Lz ＝ 181.859 米接头数 N ＝ Lz / 100 ＝ 181.859 / 100 ＝ 2 个已知：输送带层数 Z ＝ 5 层输送带阶梯宽度 bp ＝ 450 毫米结果：接头长度 La ＝ ( Z - 1 ) x bp + B / tan(60)＝ ( 5 - 1 ) x 0.45 + 1.2 / tan(60)＝ 2.493 米结果：输送带订货总长度 Ld ＝ Lz + La x N＝ 181.859 + 2.493 x 2＝ 187 米已知：输送带层数 Z ＝ 5 层输送带上胶厚 dB2 ＝ 4.5 毫米输送带下胶厚 dB3 ＝ 3 毫米结果：输送带总平方米 Md ＝ B x ( z + ( dB2 + dB3 ) / 1.5 ) x Ld / 1000＝ 1200 x ( 5 + ( 4.5 + 3 ) / 1.5 ) x 187 / 1000＝ 2244 平方米根据输送带核算传动滚筒直径D：已知：系数 C ＝ 108输送带层数 Z ＝ 5每层厚度 dB1 ＝ 1.35 毫米结果：核算传动滚筒直径 D ＝ C x Z x dB1＝ 108 x 5 x 1.35＝ 729 毫米选择传动滚筒单元：选择第1传动滚筒单元：已知：计算扭矩 M ＝ 14.501 千牛.米计算合力 F ＝ 83.201 千牛传动滚筒合力系数 kc ＝ 1计算合力 F ＝ 83.201 x 1 ＝ 83.201 千牛结果：传动滚筒图号＝ DTII(A)120A208传动滚筒许用扭矩＝ 20 千牛.米传动滚筒许用合力＝ 110 千牛计算扭矩 M ≤传动滚筒许用扭矩，扭矩满足计算合力 F ≤传动滚筒许用合力，合力满足选择电动机功率：已知：每个电动机计算所需功率 Pm ＝ 109.276 千瓦每个电动机选择功率 P ＝ 132 千瓦结果：每个电动机计算所需功率 Pm ≤每个电动机选择功率 P，满足要求选择拉紧装置：已知：计算拉紧力＝ 44.352 千牛拉紧装置图号＝ DTII(A)120D2061C拉紧装置许用拉紧力＝ 50 千牛结果：计算拉紧力≤许用拉紧力，满足要求已知：拉紧装置(包括改向滚筒)重量 Gk ＝ 14067.54 牛拉紧装置配重 G ＝ F0 - Gk＝ 44351.737 - 14067.54＝ 30284.197 牛每个重锤块质量 zckKg ＝ 15 千克重力加速度 g ＝ 9.81 米/秒2结果：重锤块数量 Gnum ＝ G / ( zckKg x g )＝ 30284.197 / ( 15 x 9.81 )＝ 206中部垂直拉紧装置基础荷载：已知：拉紧装置(包括180度改向滚筒)重量 Gk ＝ 14067.54 牛重锤块数量 Gnum ＝ 206每个重锤块质量 zckKg ＝ 15 千克固定90度改向滚筒的拉紧装置质量 ljzz ＝ 541 千克90度改向滚筒质量 gt ＝ 731 千克重力加速度 g ＝ 9.81 米/秒2荷载系数 k ＝ 1.2结果：中部垂直拉紧装置基础垂直力(与基础或带面垂直)＝ ( Gk + Gnum x zckKg x g + ( ljzz + 2 x gt ) x g ) x k＝ ( 14067.54 + 206 x 15 x 9.81 + ( 541 + 2 x 731 ) x 9.81 ) x 1.2 ＝ 76835.844 牛中部垂直拉紧支架基础荷载：已知：中部垂直拉紧支架重量 Gzj ＝ 804 千克重力加速度 g ＝ 9.81 米/秒2荷载系数 k ＝ 1.2结果：中部垂直拉紧支架基础垂直力(与基础垂直) ＝ ( Gzj x g ) x k＝ ( 804 x 9.81 ) x 1.2＝ 9464.688 牛选择尾轮改向滚筒：已知：计算合力 F ＝ 47.045 千牛结果：尾轮改向滚筒图号＝ DTII(A)120B306尾轮改向滚筒许用合力＝ 90 千牛计算合力F≤许用合力，合力满足计算辊子荷载：已知：输送能力 Im ＝ 333.333 千克/秒输送带速度 v ＝ 3.15 米/秒输送带单位质量 qB ＝ 20.4 千克/米重力加速度 g ＝ 9.81 米/秒2工况系数 fa ＝ 1.1冲击系数 fd ＝ 1.11运行系数 fs ＝ 1.2输送机承载分支托辊间距 ao ＝ 1.2 米上托辊辊子荷载系数 e ＝ 0.8结果：上托辊静荷载 P ＝ e x ao x ( Im / v + qB ) x g＝ 0.8 x 1.2 x ( 333.333 / 3.15 + 20.4 ) x 9.81＝ 1188.69 牛上托辊动荷载 P' ＝ P x fs x fd x fa＝ 1188.69 x 1.2 x1.11 x 1.1＝ 1741.669 牛选择：上托辊辊子直径 D ＝ 133 毫米上托辊辊子长度 L ＝ 465 毫米上托辊辊子轴承图号＝ DTII(A)G506结果：上托辊辊子承载能力＝ 3.42 千牛已知：下托辊间距 au ＝ 3 米下托辊辊子荷载系数 e ＝ 0.63结果：下托辊静荷载 P ＝ e x au x qB x g＝ 0.63 x 3 x 20.4 x 9.81＝ 378.234 牛下托辊动荷载 P' ＝ P x fs x fa＝ 378.234 x 1.2 x 1.1＝ 499.269 牛选择：下托辊辊子直径 D ＝ 133 毫米下托辊辊子长度 L ＝ 700 毫米下托辊辊子轴承图号＝ DTII(A)G511结果：下托辊辊子承载能力＝ 2.09 千牛三. 计算结果计算结果-物料计算：允许最大输送量 Qmax ＝ 1895.645 吨/小时计算结果-张力计算：第1传动滚筒所需圆周驱动力 Fu ＝ 29001.577 牛第1传动滚筒所需最大圆周驱动力 Fumax ＝ 43502.365 牛第1传动滚筒合力 Fcd ＝ 83201.476 牛第1传动滚筒扭矩 M ＝ 14.501 千牛.米输送带张力(第1传动滚筒趋入点) F1 ＝ 48851.132 牛输送带张力(第1传动滚筒奔离点) F2 ＝ 19849.556 牛改向滚筒(尾轮)合力 Fwl ＝ 47045.386 牛输送带张力(尾轮趋入点) Sw1 ＝ 23061.464 牛输送带张力(尾轮奔离点) Sw2 ＝ 23983.922 牛计算结果-输送带计算：输送带最大张力 Fmax ＝ 48851.132 牛输送带最小张力 Fmin ＝ 19849.556 牛计算结果-功率计算：传动滚筒总轴功率 Pa ＝ 91.355 千瓦驱动电机总功率 Pm ＝ 109.276 千瓦驱动电机总实选功率 P ＝ 132 千瓦第1传动滚筒驱动单元轴功率 Pa ＝ 91.355 千瓦第1传动滚筒驱动单元电机数量 n ＝ 1第1传动滚筒驱动单元每个电机功率 Pm ＝ 109.276 千瓦第1传动滚筒驱动单元每个电机功率 P ＝ 132 千瓦四. 结果校对五. 地脚荷载尾部荷载：结果：尾部荷重(垂直向下) ＝ 14.431 千牛尾轮输送带合力(尾部输送带倾角方向) ＝ 47.045 千牛已知：基础荷载系数(尾部) ＝ 1.2结果：考虑荷载系数后，尾部荷重(垂直向下) ＝ 17.317 千牛考虑荷载系数后，尾轮输送带合力(尾部输送带倾角方向) ＝ 56.454 千牛头部荷载：结果：头部荷重(垂直向下) ＝ 96.256 千牛头轮输送带合力(头部输送带倾角方向) ＝ 83.201 千牛已知：基础荷载系数(头部) ＝ 1.8结果：考虑荷载系数后，头部荷重(垂直向下) ＝ 173.261 千牛考虑荷载系数后，头轮输送带合力(头部输送带倾角方向) ＝ 149.763 千牛中部荷载：结果：中部每对支腿荷重(垂直向下) ＝ 7.66 千牛已知：基础荷载系数(中部) ＝ 1.2结果：考虑荷载系数后，中部每对支腿荷重(垂直向下) ＝ 9.192 千牛。
DTⅡ(A)型带式输送机设计说明书
（2011届）专科毕业设计（论文）资料题目名称： DTⅡ(A)型带式输送机系统设计学院（部）：机械工程学院专业：机械设计与制造学生姓名：班级：学号指导教师姓名：职称职称最终评定成绩：湖南工业大学教务处2011届专科毕业设计（论文）资料第一部分设计说明书摘要本次毕业设计是关于DT(A)带式输送机的设计。
首先对胶带输送机作了简单的概述；接着分析了带式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。
普通型带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。
最后简单的说明了输送机的安装与维护。
目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。
在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。
本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。
关键词：带式输送机；选型设计；主要部件湖南工业大学专科毕业设计论文目录AbstractThe design is a graduation project about the belt conveyor used in coal mine. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End, Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor. Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them. At present, we still fall far short of abroad advanced technology in design, manufacture and using. There are a lot of wastes in the design of belt conveyor.Keyword: belt conveyor; Lectotype Design目录一绪论 (1)二带式输送机概述 (2)2.1 带式输送机的应用 (2)2.2 带式输送机的分类 (2)2.3 各种带式输送机的特点 (3)2.4 DTⅡ(A)固定式带式输送机的发展状况 (3)2.5 DTⅡ(A)固定式带式输送机的工作原理 (4)2.6 DTⅡ(A)固定式带式输送机的结构和布置形式 (4)2.6.1DTⅡ(A)固定式带式输送机的结构 (4)2.6.2整机布置方式 (5)三 DTⅡ(A)型带式输送机的设计计算 (7)3.1 已知原始数据及工作条件 (7)3.2 计算步骤 (7)3.2.1带宽的确定: (7)3.2.2输送带宽度的核算 (9)3.3 圆周驱动力 (9)3.3.1计算公式 (9)3.3.2主要阻力计算 (11)3.3.3主要特种阻力计算 (11)3.3.4附加特种阻力计算 (12)3.3.5倾斜阻力计算 (13)3.4传动功率计算 (13)P）计算 (13)3.4.1传动轴功率（A3.5 输送带张力计算 (13)3.5.1输送带不打滑条件校核 (13)3.5.2输送带下垂度校核 (14)3.5.3传动滚筒合力F N (15)3.5.4各特性点张力计算 (15)3.6 拉紧力计算 (16)3.7输送带的选择及强度校核计算 (16)四驱动装置的选用与设计 (18)4.1 电机的选用 (18)4.2 减速器的选用 (19)4.3 联轴器 (20)五带式输送机部件的选用 (21)5.1 输送带 (21)5.1.1输送带的分类： (21)5.1.2输送带的连接 (21)5.2 托辊 (22)5.2.1托辊的作用与类型 (22)5.2.2托辊的选型 (24)5.2.3托辊的校核 (27)结论 (28)设计的主要成果： (28)存在的主要问题： (28)进一步研究的建议： (29)致谢 (30)参考文献 (31)一绪论DTⅡ(A)固定式带式输送机是通用型系列产品，可广泛用于冶金、采矿、动力、建材等重工业部门及交通运输部门运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。
DT(Ⅱ)A型带式输送机计算说明书5
DT(Ⅱ)A型带式输送机计算说明书输送机代号工程号查表或输入计算结果已知参数带宽(mm)B=500机长(水平)(m) Ln=55带速(v/s)v=1.6水平段机长(m) Ls=55输送量(t/h)Q=50提升高度(m)H=0物料最大粒度(mm)a=100倾斜角度(°)δ=0松散密度(Kg/m3)ρ=500一、核算输送能力查表(2-1)得静堆积角(°)α=40运行堆积角(°)θ=25再查表(3-2)得输送带上物料的最大截面积(m2)S=0.0265根据δ=0查表(3-3)得倾斜输送机面积折算系数 k=1输送能力可达(t/h)Q=3.6Svkρ=76.3满足要求！二、根据物料粒度核算输送机带宽带宽B=2a+200=400满足要求！三、计算圆周驱动力和传动功率1、主要阻力FH由表(3-6)得模拟摩擦系数 f=0.03(多尘、潮湿)由表(3-7)得承载分支每组托辊旋转部分质量(kg)G1=6.24由表(3-7)得回程分支每组托辊旋转部分质量(kg)G2=4.78承载分支每米长度旋转部分重量(kg/m)qRO=G1/a0=5.2承载分支托辊间距(m)a0=1.2回程分支每米长度旋转部分重量(kg/m)qRU=G2/aU=1.59回程分支托辊间距(m)aU=3每米长度输送物料重量(kg/m)qG=Q/(3.6v)=8.7由表(3-8)每米长度输送带质量(kg/m)qB=6输送机长度(头尾滚筒中心距)(m)L=55.000主要阻力(N)FH=fLg[(qRO+qRU)+(2qB+qG)cosδ]=444.72、主要特征阻力Fs1槽形系数Cε=0.43托辊和输送带间的摩擦系数μ0=0.4装有前倾托辊的输送机长度(m)Ln=55.000托辊前倾角度(°)ε=1.5倒料槽栏板长度(m)l=4查表(3-11)导料槽两栏板间宽度(m)b1=0.315物料与导料栏板间的摩擦系数μ2=0.7托辊前倾的摩擦阻力(N)Fε=Cε•μ0•Ln•(qB+qG)•g•cosδ•sinε=35.7导料栏板间的摩擦阻力(N)Fgl=μ2•Iv2•ρ•g•l/(v2•b12)=41.7输送量(m3/s)Iv=0.0278主要特征阻力(N)Fs1=Fε+Fgl=77.43、附加特种阻力Fs2查表(3-11)一个清扫器和输送带接触面积(m2)A=0.005清扫器和输送带间的压力((N/m2)p=100000清扫器和输送带间的摩擦系数μ3=0.6清扫器摩擦阻力(N)Fr=Ap•μ3=300刮板系数(N/m)k2=1500梨式卸料器摩擦阻力(N)Fa=n4•B•k2=0梨式卸料器个数n4=0附加特种阻力(N)Fs2=n3•Fr+Fa=1200清扫器个数n3=44、倾斜阻力Fst倾斜阻力(N)Fst=qG•g•H=05、圆周驱动力Fu系数C=1.92圆周驱动力(N)Fu=C•FH+Fs1+Fs2+Fst=21316、传动功率计算传动滚筒轴功率(kw)PA=Fu•v/1000=3.4传动效率η=0.88电压降系η′=0.95多电机驱动不平衡系数η"=1电动机功率(kw)PM=PA/(ηη′η")=4.1计算功率(kw)得P=k•PM=5.3功率备用系数k=1.3四、张力计算1、输送带不打滑条件校核输送带满载启动或制动时出现的最大圆周驱动力(N)Fumax=Ka•Fu=3197启动系数Ka=1.5为保证输送带工作时不打滑，需在回程带上保证最小张力F2min(N)传动滚筒与输送带间的摩擦系数μ=0.35F2min≥Fumax/(eμφ-1)=1162欧拉系数eμφ=3.75 2、输送带下垂度校核承载分支最小张力(N)FminF承min≥a0(qB+qG)g/(8(h/a)adm)=2160允许最大下垂度(h/a)adm=0.01回程分支最小张力(N)FminF回min≥aU•qB•g/(8(h/a)adm)=22073、传动滚筒合力Fn(kN)Fn=Fumax+2S1=7.6令S1=F回min 根据Fn查第六章表6-1初选传动滚筒直径(mm)D=500输送机代号5050许用合力(kN)=49满足要求！4、传动滚筒扭矩Mmax（kN•m）Mmax＝Fumax•D/（2000*1000）=0.80输送机代号5050许用扭矩(kN•m)=2.7满足要求！5、拉紧装置计算拉紧形式垂直拉紧垂直拉紧装置与头轮水平距离(m)L′= 4.5垂直拉紧装置与头轮水平距离(m)H′=0垂直拉紧重锤重量G=2.1{Fu/[g•(eμφ-1)]+(qB+qRU)•f•L′-qB•H′)}=1686、输送带选择计算(1)输送带层数Z稳定工况下输送带最大张力 Fmax=Fu+S1=4338n=9ζ=561.39确定层数，取Z＝4R=800.000改向滚筒d＝5000111.57阶梯宽度b′=2501.04150001.4501.12取N=24201.51（3）输送带订货长度Ld（m）113.651.210输送机代号5050电机型号Y132M-4电机功率7.5kw 驱动装置组合号888抽出力（N/mm）Fc＝搭接长度（mm）l′＝Ps•K/Fc＝（2）输送带几何长度Lz送带几何长度Lz＝（D＋d）•π/（2•1000）+2•（Ls+Lh+Lx）=接头长度LaZ＝Fmax•n/（B•ζ）=弧长Lh(m)倾斜段距离Lx＝S＝（Ls+Lh+Lx）•2.2/100=弧长Lh(m)Lh=δ•3.1415926•R/180=7.拉紧行程S（m）织物芯带：La＝（（Z-1）•b′+B•ctg60°）/1000=接头数N=Lz/100=Ld＝Lz+La•N＝钢丝绳破段强度（N/根）Ps＝钢绳芯带：La＝（3•l′+250）/1000＝接头系数K＝带宽B=500带速v=0.8k=1G1=4.0865010.99 5.55800 1.250.98 6.091000 1.60.97 6.24G2=120020.95 6.451400 2.50.937.741 3.150.919.0340.8910.5940.8512.210.8114.311015.9616.3518.922.1424.6327.21 3.27η=31.59 4.4134.92 4.784 5.045.797.147.158.7810.4312.513.64Cε=0.4传动滚筒直径(mm)D=500输送方向倾斜向上14.180.43630倾斜向下16.090.5800219.282100拉紧形式21.83125022.27140026.56129.993车式拉紧垂直拉紧25、各特性点张力(N)根据不下垂条件，传动滚筒奔离点最小张力为(N)2207令S1=2207>F2min 亦满足不打滑条件S2=S1+2Fr=1762S3=1.02xS2=1798垂直拉紧装置与头轮水平距离(m)L′=30.45S4=S3+f•Li•g•(qRU+qB)+1.5Fr=2316S5=1.03xS4=2385S6=S5=2385S7=1.04xS6=2481Li=30.50.85 0.86 0.87 0.88 0.89 0.9 0.91 0.92 0.93 0.94 0.95 4。
DTII型固定式带式输送机说明书
DTII型固定式带式输送机产品使用说明书衡阳起重运输机械有限公司1.用途、特点、使用范围1.1.DTⅡ型固定式带式输送机是通用型系列产品，是有棉帆布、尼龙、聚酯帆布及钢绳芯输送带作曳引构件的连续输送设备，可广泛用于煤炭、冶金、矿山、港口、化工、轻工、石油及机械等行业，输送各种散状物料、成件物品。
带式输送机具有运量大，爬坡能力高，运营费用低，使用维护方便等特点，便于实现运输系统的自动化控制。
1.2.输送物料的松散密度为500~2500kg/m3,输送块度见表1表1 mm带宽500 650 800 1000 1200 1400 最大块度100 150 200 300 350 350 注：块度系指物料最大线性尺寸1.3.工作环境温度，一般为－25℃~＋40℃，对于有特殊要求的工作场所，如高温、寒冷、防爆、防腐蚀、耐酸碱、防水等条件，应采取相应的防护措施。
1.4.DTⅡ型固定式带式输送机均按部进行系列设计，选用时可根据工艺路线，按不同地形及工况进行选型设计、计算、组装成整机，制造厂按总图或部件清单生产供货、设计者对整机性能参数负责，制造厂对部件的性能和质量负责。
1.5.输送机应尽量安装在通廊内，在露天场合下，驱动站应加防护罩。
1.6.本系列产品能满足水平、提升、下运等条件。
也可采用凸弧段、凹弧段与直线段组合的输送形式。
2.主要参数（常用规格设计范围）2.1.带宽：500 650 800 1000 1200 1400mm2.2.带强：棉帆布带56N/mm·层、尼龙、聚酯帆布100~300N/mm·层，钢绳芯带st630~st2000N/mm2.3.带速：0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0、5.0m/s2.4.最大输送能力：见表2表2 带速V、带宽B与输送能力I V的匹配关系0.8 1.0 1.25 1.6 2.0 2.5 3.15 4 (4.5) 5.0 (5.6) 6.5 500 69 87 108 139 174 217650 127 159 198 254 318 397800 198 248 310 397 496 620 7811000 324 405 507 649 811 1014 1278 16221200 593 142 951 1188 1486 1872 2377 2674 29711400 825 1032 1321 1652 2065 2602 3304 3718 41301600 2186 2733 3444 4373 4920 5466 61221800 2795 3494 4403 5591 6291 6989 7829 9083 2000 3470 4338 5466 6941 7808 8676 9717 11277 2200 6843 8690 9776 10863 12166 14120 2400 8289 10526 11842 13158 14737 17104 注：1)输送能力I V值系按水平运输，动堆积角θ为200，托辊槽角入350计算的。
