DJ型系列大倾角挡边带式输送机说明书
DJ型大倾角挡边带式输送机
DJ型大倾角挡边带式输送机
一、概述:
该系列产品为一般用途散料连续输送设备，采用波状挡边横隔板输送带，输送倾角为0-90℃（70℃以下最好），其特点为：用一台设备在狭小的空间，可完成水平、倾斜（垂直）、水平输送、具有通用带式输送机水平或小倾角输送可靠性高节能和斗式提升机提升物料可靠经济的优点。
凡是散状物料均可适用，但对含水量较大且粘带物和温度在180以上的物料不宜适用。
二、技术参数
注：带速增减，输送量成倍增减，其他物料可参见此表确定。
三、外形图
四、选型
根据输送物料特性，倾角及输送量的大小，参照表1及表2，确定输送机的带宽、挡边高及带速大小。
其中：①挡边输送带分常温（-20-50℃）、耐热（120℃以下）、耐高热（180℃以下）及耐酸耐碱油等几种。
②输送大块物料时，挡边应选用偏高的（尤其输送倾角偏大时）。
③也可大增大带宽和挡边，用提高带速（1.25m/s、1.6m/s、2 m/s）的办法提高输送量。
但要注意物料特性。
④机架用桁架式时，可同时采用单侧和双侧步道。
⑤采用减速机驱动时，应在图中标出其左右位置（站在尾部面对输送机方向）。
⑥功率估算按下式：N=HQ/120，式中：H为提升高度（m），Q为输送量（t/h），水平段加长时功率另加。
大倾角皮带机说明书
波形挡边带式输送机 Flex Wall Belt Conveyor安装操作维护手册 Installation and Maintenance Manual芜湖起重运输机器有限公司Wuhu Crane & Conveyor Co., Ltd.目录Contents. 本手册是根据客户的使用需求由以下构成This manual comprises the following based on user’s requirements◆安全注意事项Security items (2)◆警告事项Warning items (3)◆特别提示Special notice (3)1.概述General........................................................................................................５1.1使用、特点、使用范围Purpose, characteristics and scope of work......５2.安装、调试与试运转Mounting, Test and Commissioning...............................７2.1安装前的准备工作Prepare work before Mounting..................................７2.2安装调试Assembly and Test.....................................................................７2.3空载试运转No load test run..................................................................１４42.4负载试运转Load test run......................................................................１５53.操作规程与维护、保养Operation regulation and maintenance ………………………………………………………………………..１７83.1设备和正常作用Regular inspection of belt conveyor.........................１７83.2操作方面注意事项Operation precautions...........................................１８83.3设备定期检查Regular inspection (19)4.润滑Lubrication.............................................................................................２１1 5胀套的调整Adjustment of expansion sleeve..................................................２２2 6随机携带文件Documents provided with belt conveyor................................２２2波形挡边带式输送机安装操作维护手册Flex Wall Belt Conveyor Installation and MaintenanceManual◆安全注意事项 Security items▲为了安全、正确的使用本机，使用前务必认真阅读本事项，在熟记设备原理、安全信息及注意事项后使用。
大倾角皮带
大倾角皮带机大倾角皮带输送机（档边带式输送机）大倾角带式输送机（大倾角皮带输送机）广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。
大倾角带式输送机具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，输送倾角为0°～90°范围内，最大垂直输送物料粒度为400mm。
大倾角带式输送机是大倾角(或垂直)输送的理想设备。
通过多年的不懈努力，大倾角皮带机提升高度(最高已达203m)、大输送能力(最大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。
DJ型大倾角带式输送机概述：DJ型大倾角带式输送机(以下简称“大倾角”)（大倾角皮带输送机）具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，因而是大倾角(或垂直)输送的理想设备。
大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。
通过多年的不懈努力，大倾角皮带输送机提升高度(最高已达203m)、大输送能力(最大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。
大倾角皮带输送机的应用范围：(1)、大倾角皮带输送机为一般用途的散状物料连续输送设备，但采用的是具有波状挡边和横隔板的输送带。
因此，特别适用于大倾角及垂直90°输送。
(2)、大倾角皮带输送机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业，在工作环境温度为-15℃～＋40℃的范围内输送堆积比重为0.5—4.2t／m3的各种散状物料。
(3)、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
(4)、输送倾角为0°～90°范围内，最大垂直输送物料粒度为400mm。

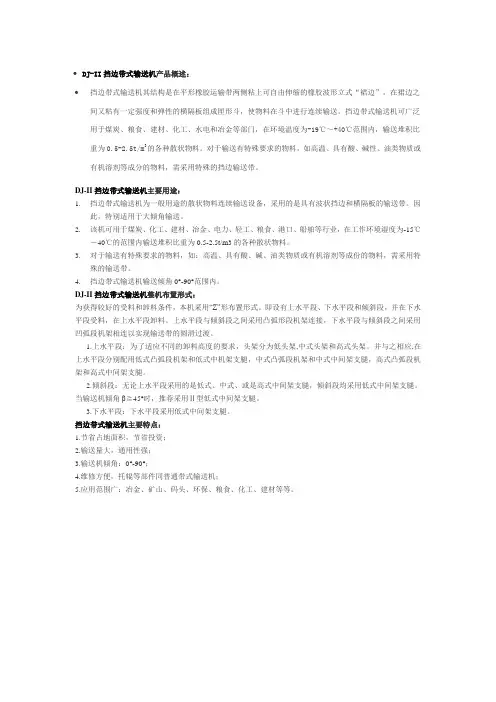

DJ-II挡边带式输送机
∙DJ-II挡边带式输送机产品概述：∙挡边带式输送机其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。
挡边带式输送机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度为-19℃～+40℃范围内，输送堆积比重为0.5-2.5t/m3的各种散状物料。
对于输送有特殊要求的物料，如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料，需采用特殊的挡边输送带。
DJ-II挡边带式输送机主要用途：1.挡边带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。
因此，特别适用于大倾角输送。
2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃－40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。
3.对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
4.挡边带式输送机输送倾角0°-90°范围内。
DJ-II挡边带式输送机整机布置形式：为获得较好的受料和卸料条件，本机采用“Z”形布置形式。
即设有上水平段、下水平段和倾斜段，并在下水平段受料，在上水平段卸料。
上水平段与倾斜段之间采用凸弧形段机架连接，下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。
1.上水平段：为了适应不同的卸料高度的要求，头架分为低头架,中式头架和高式头架。
并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿，中式凸弧段机架和中式中间架支腿，高式凸弧段机架和高式中间架支腿。
2.倾斜段：无论上水平段采用的是低式、中式、或是高式中间架支腿，倾斜段均采用低式中间架支腿。
当输送机倾角β≧45°时，推荐采用Ⅱ型低式中间架支腿。
3.下水平段：下水平段采用低式中间架支腿。
挡边带式输送机主要特点：1.节省占地面积，节省投资；2.输送量大，通用性强；3.输送机倾角：0°-90°；4.维修方便，托辊等部件同普通带式输送机；5.应用范围广：冶金、矿山、码头、环保、粮食、化工、建材等等。
大倾角带式输送机设计、计算及使用说明书
大倾角带式输送机设计、计算及使用说明书前言带式输送机是一种输送松散物料的主要设备，因其具有输送能力大、结构简单、投资费用相对较低及维护方便等特点而被广泛应用于港口、码头、冶金、热电厂、焦化厂、露天矿和煤矿井下的物料输送。
随着煤炭工业科学技术的不断进步与发展，我国的带式输送机设计研究技术及带式输送机专业制造技术都已接近了国际水平，但与世界先进工业国家比较仍存在一定差距，有待于进一步努力。
目前，普通带式输送机已经在矿山得到了普遍的应用。
但由于目前形成系列化的带式输送机运输倾角一般在18°以下，使得带式输送机在生产实际现场的应用收到一定范围的限制。
而近年来发展起来的各种大倾角带式输送机在露天、地下矿山以及其他场合的使用，都取得了较好的效果。
而且大倾角带式输送机在提升高度相同的情况下，所占地面积和空间都比使用普通带式输送机少，并且具有常规带式输送机的所有特点，投资成本低，因而在生产运输中越来越受到重视，应用前景十分广阔。
大倾角带式输送机在各行业中的广泛应用，充分显示了其优越性和经济性。
在国外矿山运输应用大倾角输送机已相当普遍，露天矿、地下矿、隧道工程竖井等均有用大倾角输送机提升和垂直提升，应用较多的是波状挡边输送机和压带式输送机，输送能力也大。
在国内，由于深槽形带式输送机具有结构简单、运行成本低的特点，使其在矿山运输、矿井提升、煤矿井下输送等场合有着广阔的应用前景。
深槽形带式输送机深槽形带式输送机的倾角一般在30°以下，国内的研制开发正处于发展阶段，生产的机种有上下运带式输送机，带宽800 ～1 200 mm，运量500 t/ h ，倾角18～28°。
主要研制单位有沈阳起重输送机械厂、煤炭科学研究总院上海分院等单位。
另外前苏联、美国、英国都在研制。
尽管目前正在应用的各种大倾角输送机都存在各自的不足之处，然而作为一种新型运输设备，在其发展和应用的初期存在一些问题，是可以想象的。
波状挡边输送机使用维护说明书
DJC 型波状挡边带式输送机使用说明书种运输机械有限公司目录一、用途 (1)二、参数 (2)三、安装规范与注意事项 (3)四、试车 (4)五、常见故障排除 (5)六、维修与保养 (6)七、易损件目录 (7)一、用途DJC型波状挡边带式输送机是国内新开发的通用输送设备，它与普通带式输送机不同，由于在基带上增加了波状挡边及横隔板，在相同的条件下，可节省投资及场地，减少辅助设备人员等．比较好地解决其它大角度输送设备所存在的问题，彻底解决了普通花纹带输送机所不能达到的输送角度．适用于港口、煤炭、建材、化工、轻工、粮食、电力等行业输送各种块状、粉状等散料的给料堆高转运。
二、安装规范与注意事项一、机架的水平度在1000m内不大于0.5mm,与中心线的平行度不大于1.0mm/m。
二、滚筒及托辊的中心线在与机架的中心线的垂直度不大于1·，滚筒及托辊安装后应转动灵活无明显的卡死现象。
三、中间架接头处的位移均不应超过1mm。
四、清扫装置的刮板与胶带接触面应不小于带宽的70%。
五、拉紧装置往前调节行程不应小于100 mm。
六、轴装式减速器安装注意事项：1．用手转动输入轴是否灵活及异常情况，否则应及时排除。
2．检查减速器内是否已装入润滑油脂或润滑油。
3．电动机上的皮带盘与减速器上的皮带盘的平面上下一般误差不大于10mm。
4．应注意防倒器的安装方向，心须使电机皮带盘运行下方向与减速高速轴运行正方向一致。
（详见减速器说明书）七、油冷式电动滚筒安装注意事项1. 在输送机,上皮带前先接电，使电动滚筒的运行方向与皮带的正方向一致，并做明确的标记以防正式运行时接错。
2. 检查电动滚筒内是否已装入冷却油，且油面高度为滚筒半径的三分之二。
3. 如加入过多的冷却油，必须及时放去多余部分至规定的高度。
三、试车Test Run（一）试车前的准备工作在各滑转动部位需加注润滑脂、润滑油，检查各紧固件有否松动现象，各部位安装是否完整；是否符合安装规范及有关使用说明，检查接地装置是否可靠。
大倾角档边带式输送机简介DJ系列大倾角皮带输送机波状挡边带式
大倾角档边带式输送机简介DJ系列大倾角皮带输送机（波状挡边带式输送机）是一种新型连续输送设备，它具有输送量大（同其它输送机相比,输送能力提高1.5～2倍）；其通用性强（基本件与通用型带式输送机相同），适用范围广（适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料；适用于单位质量为500～2500kg/m3,最大块度约为100～250mm的物料）；结构简单、维护方便、占用空间小且节省投资（可取代输送机、斗提机联合布置形式而直接选用本机型）便于布置等特点，因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。
大倾角皮带输送机工作原理大倾角输送机采用两台振动电机作为激振动源，运用自同步原理，两台振动电机反向转动，使输送机底部平衡架产生往复振动，经过主振簧与导向板簧的作用，带动上部输送槽振动，从而达到输送物料的目的。
SCG型长距离振动输送机有敞开式、封闭式两种，料槽横截面可以做成圆形、矩形和梯形等多种型式。
料槽的进料和出料也可根据需要制成一点进料、一点出料，一点进料、多点出料，多点进料、一点出料等多种型式。
输送距离较长时可用多台输送机连接起来输送。
SCG型长距离振动输送机料槽使用橡胶弹簧或钢簧支承，依靠固定在料槽上的两台振动电机的自同步运转，使料槽产生直线振动。
大倾角皮带输送机的结构示意图：大倾角皮带输送机主要特点(1)、可大倾角输送散状物料，能大量节省设备占地面积，彻底解决普通、花纹带式输送机所不能达到的输送角度。
(2)、机械化带式输送机输送物料、总体投资费用低，约节约投资费用20%～30%。
(3)、该机型与普通带式输送机、斗式提升机、刮板输送机比较，其综合技术性能都优越。
(4)、输送量大，可达6000m3/h，垂直提升高度可达500m。
(5)、在垂直输送物料时，物料粒度最大可达400mm。
(6)、从水平到倾斜(或垂直)能平稳过渡。
(7)、能耗低、结构简单、维护方便。
(8)、胶带强度高，使用寿命长。
DJA型B800x100m型皮带机安装技术措施
DJA型B800x100m型波状挡边输送机安装技术措施一、概况公司为加快A7煤层回风顺槽掘进，购买了一台DJA型B800x100m 波状挡边输送机，现已到货，计划安装在风井筒内。
风井坡度30°，长87m，厂家已提供安装图纸，计划3月20日清渣，3月21日井筒铺底及浇灌基础，3月28日开始安装皮带，29日试运转，30日投入使用。
二、准备工作按照公司会议决定，计划井筒内安装DJA型B800x100m型波状挡边输送机，长100m；风井井底落平点至A7煤层联络巷开口共168m，计划安装2台40T刮板输送机，A7煤层顺槽1台40T刮板输送机，EBZ-200H掘进机二运设备，刮板机及掘进机二运设备事先运送至井下进行安装。
三、材料、设备准备四、施工组织及时间安排此次皮带安装由设备厂家现场指导，矿方及中宇施工队人员协助，矿方以生产技术部、安全部及机电部为主导，调节安装过程中人员设备等各项事宜。
人员组织及时间安排表：五、皮带安装安全技术措施（一）皮带下放安全措施1、DJA型B800x100m型波状挡边皮带实际宽度800mm，有效运输宽度420mm；皮带不属钢绳芯皮带，禁止用钢丝绳等物绑扎拖拽，以防皮带撕裂。
2、安装前必须按如下顺序安装皮带机：划中心线—安装中线（头架—凸弧段机架—凹弧段机架—中间架—尾架）—安装下托辊及拖带辊—将输送带套装在传动滚筒上，安装传动滚筒—由上而下将环形输送带舒展开并套装在尾架改向滚筒上—安装上托辊—安装压带轮和过渡段改向滚筒—张紧输送带—安装清扫器、导料槽及罩壳等。
3、组织中宇工作人员50人，将皮带人工运至风井口；将风井绞车钢丝绳盘出100m，后用皮带夹板从皮带边缘每隔2m进行一次固定，并与钢丝绳连接卡紧，固定长度100m；4、将输送带套装在传动滚筒上，注意皮带安装方向，安装传动滚筒—由上而下将环形输送带舒展开，绞车司机慢放，将皮带下放至机尾位臵后套装在尾架改向滚筒上，由生产技术部郑建军指挥，董夫雄组织人员进行皮带下放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DJ型系列大倾角挡边带式输送机产品说明书
目录
一、前言
二、带式输送机的特点及应用范围
三、产品的名称、型号及规格
四、产品的主要性能参数
五、产品整机布置形式
六、部件名称及用途
七、检查、操作及维护保养
一、前言
大倾角波状挡边带式输送机由于采用了波状挡边输送带，因此可以实现大倾角输送。
本说明书将产品的用途结构、性能、维修、安全事项等方面向用户简略介绍，供用户在使用过程中参考，以保持机器正常运转，从而延长机器寿命。
二、带式输送机的特点及应用范围
1．该系列产品为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带，因此，特别适用于大倾角输送。
2．该系列产品可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度-19℃～+40℃范围内，输送堆比重为～m3的各种散状物料。
3．对于输送有特殊要求的物料，如高温、具有酸碱性、油类物质或有机溶剂等成份的物料，需要采用特殊的挡边输送带。
三、产品的主要性能参数
DJ型系列大倾角挡边带式输送机主要行性能参数见表1。
四、产品的名称、型号及规格
1．名称：本系列产品名称为大倾角波状挡边带式输送机。
max
板间距t min，最大带速υmax计算。
2．型号：本系列型号标记为dj
其中：D——带（D）式输送机；
J——大倾角（J）。
3．规格：本系列输送机按不同的带宽、挡边高和传动滚筒直径可组成如下14种规格，见表2。
4．产品规格标记示例，见表3。
五、产品整机布置形式
为获得较好的受料和卸料条件，本机采用“Z”形式布置形式
表3
=30° H=80mm D=500mm B=500mm
即设有上水平段、下水平段和倾斜段，并在下水平段受料，在上水平段卸料，上水平段与倾斜段之间采用凸弧段机架连接，下水平段与倾斜段之间采用凹弧段机架相连，以实现输送带的圆滑过渡，见图a 和图b 。
1．上水平段：为了适应不同的卸料高度要求，头架分为低式头架（头架高度H0=1000mm）、中式头架（头架高度
H0=1100～1500mm）和高式头架（头架高度
H0=1600～2000mm），并与之相应在上水平段分别配用低式凸弧段机架和低式中间架支腿、中式凸弧段机架和中式中间架支腿、高式凸弧段机架和高式中间架支腿。
2．倾斜段：无论上水平段采用的是低式、中式或高式中间架支腿，倾斜段均采用低式中间架支腿，当输送机倾角β≥45°时采用Ⅱ型低式中间架支腿。
3．下水平段：下水平段采用低式中间架支腿。
六、部件的名称及用途
DJ型大倾角挡边带式输送机的部件组成见图a和图b。
1．波状挡边输送带：它在输送机中起曳引和承载作用，波状挡边输送带是在基带的两侧加上波状挡边形成的，基带是普通的平型带，所不同的是带体比普通带具有更大的横向刚度。
两侧挡边为波状。
当输送带绕过滚筒或过渡段时，挡边上部可以自由伸展或压缩，以适应几何形状的要求。
两侧挡边之间的带体中部，可根据需要加上按一定间距布置的横隔板，挡边与横隔板形成了输送物料的“匣”形容器，从而实现大倾角输送。
2．驱动装置：
是输送机中的动力部分，由Y系列电动机、ZJ型轴装式减速器、楔块式逆止器组成。
3．传动滚筒：
是动力传递的主要部件，输送带借其与传动滚筒之间摩擦力而运行，本系列传动滚筒有胶面和光面之分，胶面滚筒是为了增加滚筒和输送带之间的附着力。
4．改向滚筒：
用于改变输送带的运行方向。
改向滚筒用于输送带下表面（非承载面）。
5．压带轮：
用于改变输送带的运行方向。
压带轮用于输送带上表面
（承载面）。
6．托辊：
托辊用于支承输送带和带上的物料，使其稳定运行，本系列有上平型托辊、下平型托辊两种型式。
7．托带辊：
托带辊用在凸弧段机架上支承输送带下分支，其支承于挡边输送带两侧的空边上。
若干组托带辊形成一个圆弧段，用于使输送带改向。
托带辊采用悬臂支承。
8．立辊：
立辊用于限制输送带跑偏，并安装在上、下过渡段机架
上。
每个过渡段机架上设有4个立辊，上、下分支各两
个。
9. 拍打轮清扫装置：用于拍打输送带背面，震落粘在输送
带上的物料。
10．拉紧装置：
它的作用有：①使输送带具有足够的张力，保证输送带和传动滚筒间不打滑。
②限制输送带在各支承间的垂度，使输送机正常运转。
本系列采用螺旋拉紧装置。
11．机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等：
在输送机中分别起支承、防尘和导料作用。
本系列中间架支腿有低式、中式和高式三种。
下水平段和倾斜段只配用低式中间架支腿，而上水平段则根据不同的头架（低式、中式或高式头架）分别配用不同的中间架支腿（低式、中式或高式中间架支腿）。
七、检查、操作、维护
1．检查输送机的安装是否正确，紧固件是否有松动现象。
2．检查胶带接头、波状挡边及隔板是否良好。
3．检查每一托辊及转动部件在轴上的灵活性和相应的空隙是否正常，有无不转动的现象。
4．检查清扫装置与胶带的紧贴情况是否均匀。
5．检查机电部分接线是否正确良好，电压是否在额定范围内。
6．检查传动部分、改向滚筒及托辊等润滑情况，不得在无润滑油的情况下运转。
7．试车时先空车运行，先根据胶带松紧情况旋转尾部螺旋拉紧装置，对胶带进行调整，在空负荷运转中，注意各部分有否故障发生。
8．空负荷试车合格后，若运转情况良好，即可按规定能力加料进行满载运转。
满载运转时要注意各部轴承温升是否正常，运转是否平稳，若未发现不良现象即能正式投入使用。
9．在输送机运转期间要特别注意更换坏垫圈或毡垫，防止灰尘进入轴承内部，胶带如有脱胶或局部磨损应及时修补或更换。
10．清扫器橡胶板若有严重磨损而与胶带不能紧密接触时，应进行调整或更换。
11．经常注意收拾漏在机上的物料，保持整机清洁，以防发生意外事故。
12．若数台联合使用时，则电器开关必须联锁，使最后一台最后停车。
13．输送机必须空载启动，应先开车后加料。
如果输送机是多台衔接使用，应从卸料一端开始顺序启动，物料全部卸完后方可停车。
14．输送机上不要装载大块岩石或其它重物，因过重的物料会使胶带下坠或损坏机件。
15．不要使输送物料由高处落于胶带上。
16．润滑部位见表4
表4。
