泵站闸门等设备安装方案
蚌埠龙子湖文化产业园项目泵站工程闸门等设备安装专项方案编制：审核:批准：二一六年三月十日闸门等设备安装施工方案目录第一章工程概况及主要工程量第二章施工工期计划及工期保证措施第三章施工场地布置第四章安装前的准备和一般规定第五章闸门安装方案第六章组织机构、劳动力及主要施工设备第七章质量保证体系第八章安全生产措施第九章验收资料第一章工程概况及主要工程量一、工程概况泵站位于龙子湖区沿湖西路边公里区域内，启闭机型及容量为*，孔数均为潜孔式（孔)，孔口尺寸分别为*和*两种规格，闸门重量约为扇，支撑形式为悬挑轮，启闭方式为静启动闭型。
二、主要工作量、闸门及闸门附件安装（扇主闸门加扇检修闸门)；、导叶式混流泵及配件等安装（台）；、电动机安装（台)；、闸门支撑、门叶、主轨、反轨、门底槛及门楣等结构安装;、型电动桥式起重机（部)；第二章施工工期计划及工期保证措施本项目根据现有施工条件计划于年月日开工，根据建设单位要求,结合实际施工条件，闸门等安装工作计划于年月底完成。
一、闸门安装计划分为以下几个阶段进行施工:、进场门叶、埋件件等设备进场报验检查阶段；、预埋件安装;、型电动桥式起重机安装;、导叶式混流泵及配件等安装;、闸门附件安装阶段;、闸门静平衡检查及吊装就位阶段；、电动机安装；、闸门调试、试运行;二、具体各工序计划安排如下：（)泵站下部清理排除工作；(）搭设施工平台;（）抽空事故排出口污水及清淤;(）闸门基础锚栓及轴导架基础锚栓安装;（）闸门基础钢板安装及二次浇筑;(）导叶式混流泵及附件安装；()桥式起重机及附件安装；(）门槽导轨及闸门安装；()闸门附件等安装；（）闸门静平衡试验,动水检验;()拆除施工平台、清场作业；三、工期保证措施:、施工作业面在泵房底部施工,为确保作业人员施工安全，在入口处增设一台鼓风机,进行施工通风。
、施工作业需搭设脚手架,用Φ×的脚手架钢管用扣件相扣接进行制作,搭宽高*的施工平台，平台宽度。
、为确保施工按期完成,采取人员分工负责,分组包干的办法，将安装进度、质量、安全的责任具体落实到各班组，直至个人。
、为加快安装进度，闸门、混流泵及电机等多个工作面同时进行安装，合理安排施工顺序，开展平行作业、流水作业、交叉作业等办法。
、组织精干高效的施工队伍,充分发挥本厂技术力量的优势，选派具有丰富安装经验、精通业务的技术骨干和工人，指导并参加安装工作。
、加强安装计划管理,经常检查计划实施情况,如果发现与计划目标有了差距,应及时采取紧急有效措施,必要时采用增加施工班组的方法,确保目标顺利实现。
第三章施工场地布置一、闸门等设备安装施工用电布置、施工用电:目前用电量不大,由业主协调最近的施工单位用电。
、施工照明闸门吊装及闸门拼对等工作由于危险性较大，基本不安排夜间施工;闸门紧固可安排夜间施工，原则上以白天安装为主。
其施工照明根据场地、施工情况，采用固定及移动照明设施相结合的方法。
保证各区的最低照明度应符合有关规定。
、施工通风泵站底部为防止存在沼气等危害性气体,施工过程中鼓风机应全时段开启,确保动火作业安全。
第四章安装前的准备和一般规定、根据设备到货计划,结合现场实际条件及施工进度计划要求,提前作好与有关各方的联系和设备卸车准备。
、设备到货后,与发包方、制造厂代表、监理工程师一起进行清点、外观检查，并作出记录，设备到拼装平台后对主要部位的主要尺寸及偏差,按厂家图纸和设计图纸进行校核，发现问题及时与有关单位联系,协商解决办法。
、技术准备（）图纸审核:由项目部生产技术人员会同公司技术质安科等金属结构工程方面的技术人员对设计图纸进行全面的审查和核对，如有疑问,由工程技术人员向设计院联系。
()编制安装工艺及焊接工艺。
(）工器具、仪器、量具和施工设备检查校验。
(）准备好《水利水电工程施工质量评定表》及有关安装检查记录,以便施工安装过程中及时记录原始数据，填写好《单元工程质量评定表》，并交监理工程师审查。
、材料准备:按设计图纸要求进行备料，焊接材料须具有材料出厂合格证及质保书。
防腐材料由制造厂提供,并收集出厂合格证及质保书。
、人员准备：根据闸门等设备安装计划编排人员需要计划表。
、根据闸门安装计划配置齐全安装用的工器具、设备。
第五章闸门等设备安装方案一、埋件安装(一)、埋件安装工艺流程图、利用手动葫芦在门槽内搭建活动工作平台,以便于埋件安装、尺寸测量及焊接。
、埋件就位调整完毕,与一期混凝土中的预留锚栓、锚筋或一期预埋连接件焊牢。
严禁将加固材料直接焊接在主轨、反轨、底槛等的工作面上或水封座板上。
、埋件上所有不锈钢材料的焊接接头，必须使用相应的不锈钢焊条进行焊接。
、埋件所有工作面上的连接焊缝，在安装工作完毕和浇筑二期混凝土后,仔细打磨,其表面粗糙度应与焊接构件一致。
、埋件安装完毕后,对所有的工作表面进行清理,门槽范围内，影响闸门安全运行的外露物必须清除干净，并对埋件的最终安装精度进行复测,作好记录报送监理。
、安装好的门槽,除了主轨道轨面、水封座的不锈钢表面外，其余外露表面,进行防腐处理。
二、闸门安装(一)、工作闸门安装工艺流程图（三）、工作闸门安装方法、闸门现场拼装应严格控制焊接变形：()、从事现场安装焊缝的焊工，必须持有有效的合格证书；()、无损检测人员必须持有国家专业部门签发的资格证书，评定焊缝质量应由Ⅱ级或Ⅱ级以上的检测人员担任；（）、每批焊接材料都必须具有产品质量证明书和使用说明书，并进行抽样检验;（）、所有焊缝的外观检查、无损探伤都要按照《水利水电工程钢闸门制造安装及验收规范》()的规定进行。
焊缝无损探伤的抽查率，除符合上述规范规定外,还必须遵照监理的指定，抽查容易发生缺陷的部位；()、施工过程中，必须按照监理指示，以有效消除焊接应力。
、安装支铰座，用葫芦将铰座吊起对准预埋螺栓,先留出四孔螺孔(上、下、左、右各一个）不要拧紧,检查铰底座与底盘之间间隙,调整好铰座的位置,最后再拧紧四孔螺栓，铰座安装后,严格检查两铰座的同轴度,相互调整达到规范要求。
、门叶下半节吊入门槽，在支臂拼装前用拉链葫芦将下半节固定。
、将支臂吊入门槽先连接铰轴,再通过连接螺栓与门叶连接,左右两只支臂都安装后,检查安装尺寸，等尺寸合格后再进行焊接。
、在下半节门叶与支臂安装焊接完毕后，用上方设置的两个临时吊点将上半节吊起,对准下半节落下，用背水面设置的临时吊点,调整前后方向,上吊点调整上下方向,上、下半节完全吻合后,先用分段时的临时螺栓固定,复查安装尺寸,等合格后再进行最后组装焊接,焊接尽量避免仰焊,难于避免时,应由具备相应资格的焊工施焊。
、闸门安装完毕后,拆除安装用的临时焊件，修整好焊缝，清除埋件表面和门叶上的所有杂物,在各转动部位按施工图纸要求灌注润滑脂。
、待启闭机安装调试后，对闸门进行调整,在无水条件下,做全行程启闭试验，检查支铰转动情况,做到启闭过程平稳无卡阻、水封胶皮无损伤。
调试过程中,必须对水封橡皮与不锈钢水封底板的接触面采用清水冲淋润滑以防损坏水封橡皮。
在闸门全关位置，水封橡皮无损伤，漏光检查合格，止水严密，有条件时做动水启闭试验。
（四)、检修闸门安装方法、闸门埋件的安装要符合技术及规范要求,采用全站仪检查测量，设备安装前再次进行复查。
、闸门主支承部件的安装调整工作，经测量校正后进行,所有主支承面要调整到同一平面上，误差不大于图纸及规范的规定。
、叠梁门吊起插入门槽,调整好止水后,清除埋件表面和门叶上的所有杂物,清除不锈钢水封底板表面的水泥浆,在滑道支承面和滚轮轴涂抹或灌注润滑脂。
、闸门安装完毕后,做静平衡试验、无水情况下全行程启闭试验、静水情况下的全行程启闭试验及通用性试验。
三、启闭机安装（一）、手电两用启闭机安装流程图（二）、启闭机安装方法、启闭机的基础建筑物安装必须稳固安全。
机座和基础构件的混凝土，按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行调试和试运转。
、安装启闭机根据起吊中心线,找正中心使纵横向中心线偏差不超过±,高程偏差不超过±。
、启闭机电气设备的安装,符合图纸及说明书的规定,全部电气设备均可靠接地。
、每台启闭机安装完毕，对启闭机进行清理，修补已损坏的保护油漆，灌注润滑脂。
（三）、启闭机调试、启闭机在无荷载的情况下，保证三相电流不平衡不超过±,并测出电流值。
、启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过。
（四)、闸门起吊轨道安装、轨道安装前,对钢轨的形状尺寸进行检查,发现有超值弯曲、扭曲等变形时，进行校正,经检查合格后方可安装。
、吊装轨道前，测量和标定轨道的安装基线。
轨道实际中心线与安装基准线的水平位置偏差:当跨度小于或等于时，不超过;当跨度大于时,不超过。
、轨道顶面的纵向倾斜度不大于，每测一点，在全行程上，最高点与最低点之差不大于。
、轨道安装符合要求后，全面复查各螺栓的旋紧情况。
第六章组织机构、劳动力及主要施工设备一、组织机构为了加强现场安装施工管理，确保安装工作顺利开展,项目经理部将组建专门班子负责闸门的安装工作，由项目经理任安装总指挥。
项目经理对该工作的进度、质量、安全全面负责。
组织机构方框图二、劳动力计划表ﻩ三、主要施工设备表第七章质量保证体系为了确保泵站闸门（金属结构及机电设备安装工程）质量达到优良等级,让建设单位对安装工程质量确实能放心和满意，特提出以下质量保证体系和质量保证措施。
一、工程质量方针百年大计,质量第一。
认真贯彻执行国家标准，规范质量保证行为,为用户提供放心、满意的安装工程，确保闸门成后能安全、可靠、稳定地运行。
二、质量目标、争创优质工程；、单元工程合格率;、竣工资料移交及时、完整、准确。
三、质量保证体系、为使本质量保证体系能正常开展和运行,从项目部全体施工管理人员到各基层班组，到每一个施工人员，必须做到“凡事有人负责，凡事有人监督，凡事有章可循”，必须做到“各负其责,人尽其才，才尽其用”,促使人人在确保安装质量上下功夫，并建立层层负责的质量责任制。
组成一个层层保证的正常运转的质量保证体系。
、项目经理对安装工程的质量负全面责任,通过对参与施工的全体人员不断进行的“质量意识”教育,来充分调动和发挥技术人员、职工群众的积极性，努力增强全员的质量意识,推行质量管理工作,组织重大技术和质量的攻关活动，运用经济手段，实施质量奖、罚办法,支持质检部门和质检人员行使质量否决权。
、由公司总工程师、公司质安科对闸门安装的关键工序施工过程及质量进行具体的指导和质量检查，对存在的问题提出改进措施和处理意见;负责组织对质量薄弱环节和重大技术问题的攻关活动，听取施工负责人和质检人员汇报,支持行使质量否决权。
、质量负责人在项目经理领导下，对安装质量控制和监督负责，督促各质量责任人履行职责;定期召开质量分析会议,掌握质量动态,针对存在问题，组织有关人员，采取对策，下达技术质量措施规划。
泵闸工程施工方案
泵闸工程施工方案一、工程概况泵闸工程是在河流或湖泊引水渠道上建设的一种水工结构，主要用于提升水位或者控制水流，是一种重要的水利工程。
泵闸工程广泛应用于灌溉、供水系统、排水系统以及环境保护等领域，具有重要的社会经济价值。
本文将以某某省XX县XX河开展的泵闸工程施工方案为例，从工程背景、设计要求、施工流程、施工组织和安全保障等方面进行详细阐述，以期为类似工程提供参考和借鉴。
二、工程背景XX河流域是某某省灌溉农田和城镇供水的重要水源地，但由于干旱少雨和水土流失等因素，导致了水资源的短缺和水质的下降，影响了当地的生产和生活。
针对这一情况，某某省决定对XX河进行治理，并开展泵闸工程，以提升水位、改善水质和保护水资源。
泵闸工程的主要任务包括：提高流域灌溉用水保证率，保证城乡供水用水，提升水质，提高生态环境容量等。
工程的施工情况将对社会经济发展、生态环境改善等产生深远影响，因此必须高度重视，科学施工。
三、设计要求泵闸工程的设计要求主要包括以下几个方面：1. 水位提升：通过泵站向引水渠道中抽水，提升水位至设计标高；2. 水流控制：通过闸门来控制水流，保证渠道流量；3. 设备稳定：泵站和闸门设备应稳定可靠，满足持续运行；4. 安全保障：施工过程中需严格遵守安全操作规程，确保工程安全；5. 环境保护：严格按照环保要求进行施工，保护当地生态环境。
四、施工流程泵闸工程的施工流程主要包括如下几个步骤：1. 地面准备：对工程现场进行勘测和测量，清理现场并做好基础工作；2. 基础施工：进行基础开挖和浇筑，确保泵站和闸门设备的稳固安装；3. 泵站施工：包括泵站设备的安装、管道连接、控制系统的调试等；4. 闸门施工：包括闸门的制造、安装、液压系统调试等；5. 环保施工：严格按照环保要求进行施工，确保工程对环境的影响最小化；6. 安全保障：严格按照安全规程进行施工，确保工程安全。
五、施工组织泵闸工程的施工组织主要涉及到人员配置、物资采购、设备调配等方面。
泵站机电设备及管道安装施工方案
机电设备安装工程施工组织方案目录1. 工程概况....................................................................................l 1.1 工程简介 (1)1.2 泵站主要设备及特征 (1)2. 施工布置及施工总进度..................................................................l 2.1施工布置.. (1)2.2总进度安排 (1)3. 主要施工方法 (1)3.1 厂房进、出口压力管埋设 (1)3.2 桥机安装 (2)3.3 泵组安装方法 (2)3.4 泵组前后阀门、伸缩节及流量计安装 (5)3.5 通风系统安装 (6)3.6 泵站供、排水系统辅助设备安装 (7)3.7 泵组启动试运行 (7)4. 施工组织 (9)4.1施工机械配备 (9)4.2施工人员组织 (9)5. 质量及安全保证措施 (9)1. 工程概况1.1 工程简介泵站装设3台卧式单级双吸中开离心泵，水泵与电动机直联，同层布置。
水泵安装在进水池最低运行水位之下，水泵处在充水状态，即处于准备启动状态。
泵组主轴沿厂房纵向布置，泵的进出水管沿厂房横向布置，水泵进水管上设有进水管检修阀，出水管上设水泵出口阀和出水管检修阀。
1.2泵站主要设备及特征a 水泵：卧式单级双吸中开离心泵Q=2.9M3／Sb 电机：630KW 10KVc 桥机：电动双梁桥式起重机 1 6t／3td 进水管：DNl400装设电动蝶阀、伸缩节e 出水管：DNl200装设电动蝶阀、伸缩节及多功能控制阀f 出水总管：DN2400装设电动蝶阀、伸缩节及电磁流量计2.施工布置及施工总进度2.1施工布置根据本工程的特点（施工场地窄，施工工期短），仓库及作业房主要考虑以厂房为主，即设备到货直接存放于主厂房内。
生活及办公设施主要考虑于附近租用民房。
泵站闸门施工方案(通用)
泵站闸门施工方案(通用)
一、前言
泵站的正常运行对于水利工程至关重要，而闸门是维护泵站安全运行的重要组
成部分。
本文将详细介绍泵站闸门施工方案的通用原则。
二、施工准备
1. 施工前检查
在进行施工前，必须对闸门及其相关设备进行全面检查，确保其正常运行状态。
2. 施工计划制定
根据闸门的具体情况确定施工计划，包括施工流程、施工时间和所需人力物力等。
三、施工步骤
1. 施工现场搭建
在进行闸门施工前，需搭建施工现场，保证施工安全和效率。
2. 闸门拆卸
根据施工计划，对闸门进行拆卸作业，注意操作规范，确保施工顺利进行。
3. 闸门检修
拆卸闸门后，进行详细的检修工作，修复可能存在的问题，确保闸门正常运行。
4. 闸门安装
在检修完成后，将闸门安装回原定位置，注意安装过程中的安全和严密性。
5. 施工清理
施工结束后，进行现场清理，保持施工现场的整洁。
四、施工注意事项
1. 安全第一
施工中务必严格遵守安全操作规程，确保施工人员及设备的安全。
2. 环境保护
施工过程中要注意环境保护，避免对周围环境造成污染。
3. 质量控制
施工过程中要严格监控施工质量，确保施工效果符合标准要求。
五、总结
泵站闸门施工是维护泵站正常运行的重要环节，施工过程中需严格按照施工方案进行操作，确保施工安全、质量和效率。
希望本文所述内容对闸门施工工作有所帮助。
以上即是泵站闸门施工方案的通用原则，希朩有所帮助。
机电设备及金属结构安装方法
机电设备及金属结构安装方法1、闸门埋件安装（1）、工序流程测量定位→底槛安装→主、反轨（弧门为侧轨）安装→门楣安装→验收→二期砼→复测（2）、测量放样安装前，对闸门位置进行定位，高程引至具体安装位置(底槛附近)，在砼地面或墙上画出明显、牢固的标记。
（3）、起重吊装埋件重量小，使用慢速卷扬机吊运构件；局部地方使用手拉葫芦。
（4）、水平与垂直控制水平控制主要是指底槛的水平度控制。
就是通过用水准仪逐点控制底槛上平面高程的方法来控制其水平度。
为了让读数精确到毫米，采用钢板尺代替塔尺。
垂直控制主要是指主、反轨的垂直度控制。
平面闸门用较方便的垂线法来控制主、反轨的正面和侧面的垂直度。
弧形闸门用全站仪来控制侧轨平面。
（5）、定位调整埋件初步定位后，在埋件的各个自由度方向上，用花篮螺栓将埋件与二期砼预埋筋焊接在一起。
采用测量控制调整花篮螺栓，最终使埋件的被控制面位置满足设计尺寸要求。
（6）、焊接采用手工电弧焊方式焊接。
2、平面闸门安装（1）、工序检查→运到现场→安装水封→门槽检验→联接启闭机→吊入门槽→启闭试验→封水试验→验收（2）、吊运用载重汽车运输，汽车起重机装卸。
（3）、水封安装水封在现场安装。
安装时按水封压板上的孔，用电钻钻止水橡皮。
钻好孔后安装水封，紧固螺栓。
最后将接头处多余的水封割去，用角向磨光机磨平。
3、弧形闸门安装（1）、工序铰座安装→铰链安装→支臂安装→下节门叶就位→支臂与下节门叶联接→上节门叶就位→支臂与上节门叶连接→门叶接缝焊接→弧门启闭机联接→启闭试验→水封安装→封水试验→验收（2）、起重门叶与支臂等均用汽车起重机吊装。
（3）、铰座安装以两侧铰座的轴心线为测量依据，调整铰座的空间位置。
调好后将铰座固定在二期预埋螺栓上，浇筑二期砼。
具体操作时在侧墙上确定轴心线的投影位置，并画在砼面上，用拉线法控制调整。
铰座对孔口中心的位置尺寸用全站仪控制调整。
（4）、铰链与支臂安装先将铰链与支臂在安装前联好，然后吊放，使铰链对入铰座，穿轴。
闸门及启闭机安装方案

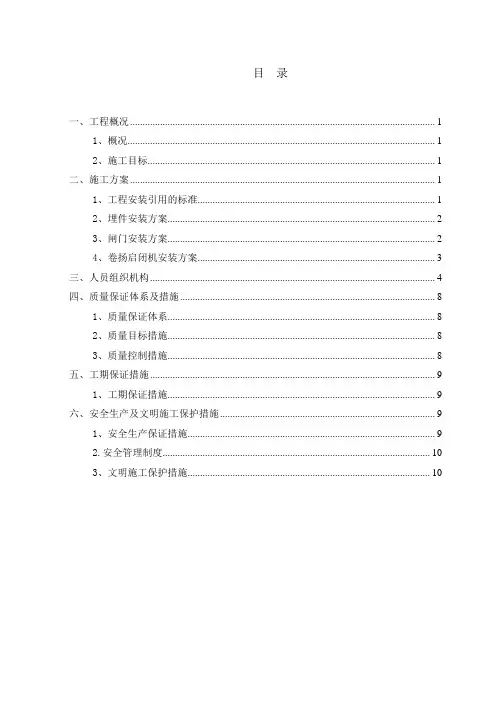

目录一、工程概况 (1)1、概况 (1)2、施工目标 (1)二、施工方案 (1)1、工程安装引用的标准 (1)2、埋件安装方案 (2)3、闸门安装方案 (2)4、卷扬启闭机安装方案 (3)三、人员组织机构 (4)四、质量保证体系及措施 (8)1、质量保证体系 (8)2、质量目标措施 (8)3、质量控制措施 (8)五、工期保证措施 (9)1、工期保证措施 (9)六、安全生产及文明施工保护措施 (9)1、安全生产保证措施 (9)2.安全管理制度 (10)3、文明施工保护措施 (10)一、工程概况1、概况龙游河南站移建工程位于龙游河与大通河交汇处，主要功能为防洪、引水及改善水环境，建设内容主要包括单孔6m节制闸和15m3/s泵站各一座，配置节制闸闸门、卷扬式启闭机、轴流泵和异步电动机等相应的设备,同时实施围墙、道路、绿化等配套设施。
本工程共2扇闸门，分别为泵站内河侧检修闸门和节制闸工作闸门。
泵站检修闸门为潜孔式平面滑动钢闸门，门叶尺寸3500mm*2000mm，重约2。
5t,配检修闸门启闭机一台，为电动葫芦MD1-50Kn—9。
0m配工字钢轨道40b,长约16。
5m;节制闸工作闸门升卧式平面钢闸门，门叶尺寸5900mm*5410mm,重约12t,配卷扬式启闭机一台,型号QHQ2×125kN-8。
5m，启闭机检修配电动葫芦MD1-10kN-12m（遥控控制）配工字钢轨道25b，长约13m。
由于本工程水泵电机、闸门、启闭机等均由业主采购,故本次只涉及本工程的金属结构安装方面，其主要内容为：我方负责1扇泵站检修闸门、电动葫芦及相应的埋件的安装以及节制闸1套升卧式平面钢闸门、启闭机、电动葫芦及相应的埋件的安装工作。
工作特点：本工程技术要求高，专业协调复杂,安全控制要求高。
2、施工目标（1）工期目标：根据总进度及水下部分进度要求，节制闸工作闸门安装于2017年5月25前完成；泵站检修闸门由于房建工程的施工，需等厂房外墙施工完成后再安装，约7月份。
泵站机电设备安装工程施工方案
＊＊＊市城区快速路工程(二期)四十七中中雨水泵站机电设备安装工程施工方案1 工程概述1.1 *＊＊市中心城区快速路工程(二期）雨水泵站安装工程由机械设备安装、工艺管道安装、电气设备安装及自控设备安装组成组成。
泵站机电设备及金属设备安装工作内容有8台立式轴流泵,单机容315KW,总装机容量2520KW.主要工程项目有:1、900ZLBc—100 型立式轴流泵8 台及配套电动机3 台,起重设备、生活、技术供水系统等。
2、进出水铸铁闸门及启闭机安装8台，固定台格栅除污机4台，输送机1台。
3、供变电系统：二台SCB10-1600KVA/10/6KVY变压器及电气一次、电气二次、电缆工程、照明工程等。
4、机械设备自动化控控制系统.1。
2 本工程设计单位为**＊市市政工程设计研究院。
1.3 本泵站为*＊＊市中心城区快速路工程（二期）的配套工程。
为该地区防止水患自然灾害起十分重要的作用.因此我总公司对本工程十分重视，在施工期间安排足够的技术人员及优良的安装设备,精心安排安装施工,确保本站机电设备的安装质量及安装工期,按时投入使用,使本工程发挥应有的投资效益.1.4 机电设备安装施工方案、措施编制的依据1、＊*＊市中心城区快速路工程（二期)雨水泵站施工招标文件，2、*＊*市市政工程设计研究院设计的*＊*市中心城区快速路工程（二期）雨水泵站工程的招标阶段设计图纸.3、现场踏勘记录。
3、国家及省内颁发的有关水利水电工程建设有效的现行法律、法规及地方性法规。
1.5 施工方针及承诺：1、对本工程施工的总方针为优化施工组合,优化施工方案，精心进行施工,确保工程质量，以最低的工程造价按期提供用户满意的优质工程产品,建成后为用户提供良好的售后服务。
2、承诺：我公司若中标承包**排涝站机电设备安装工程，可郑重地向业主及监理单位作出如下承诺:（1）保证按《泵站技术规范》(安装分册、验收分册)SD204–86 及其他规范的要求，按《质量评定标准》评定，工程质量等级达优良。
闸门安装方案(完整版)
宝钢滩涂区域配套新建雨排水泵闸工程标段二闸门安装方案上海宝山水利工程有限公司宝钢滩涂区域配套新建雨排水泵站工程标段二项目部二〇一一年十二月二十八日闸门等设备安装方案一、工程概况穿堤排水箱涵：长88m、宽15.30m。
采用四孔3m×3m钢筋混凝土矩形结构，在箱涵四角设置0.3m×0.3m的贴角，涵管底板底高程为0.40m，厚0.6m；顶板顶高程为4.60m，厚0.6m。
边墩厚0.60m、中墩厚0.70m。
在箱涵长江侧设检修闸门井，底槛高程为1.00m，顶高程为8.90m，顺堤方向设置两道厚度均为0.60m的胸墙、长度为15.30m；边墩、中墩厚度同箱涵一致。
闸门：本工程采用SFZP3000×3000双向铸铁闸门，共4扇。
闸门启闭机采用双吊点电动头，形式为LTMD-1+BA-2，马达功率3.7KW，额定电流8.6A，动力电压三相380V50HZ。
计划工期：闸门等设备安装工期为2011年12月30日~2012年1月10日二、闸门等设备吊装及安装调试（一）、闸门等设备吊装1、吊装顺序①闸门4扇；②启闭机组件8套。
2、吊装必须具备的条件①吊机选择和保养：本工程根据现场实际情况和闸门单重，拟选择25吨汽车吊。
进场前必须安排专人进行自检，确保吊具的安全性和备用数量。
②闸门槽模板及杂物必须清除干净，必须在吊装前复测检查门槽脱模后的尺寸，要提前完成模板的拆除任务。
③所有需吊装的物件都必须按要求组织验收合格后方可进场吊装。
④应做好临时照明和临时用电的准备。
⑤起吊平台：根据现场条件，选择在第四节箱涵位置布置吊车作业平台：根据吊车的支撑位置要求吊装平台宽度10米、长度15米；详见附图。
3、吊装安全措施1) 吊装作业区用红白标志线围护。
2) 吊装指挥必须由专业资质的人员担任，持证上岗，持有建筑起重机械有效证件。
3) 不得中途任意变更吊装作业顺序。
4) 夜间不进行吊装作业。
5) 吊装索具均经过现场安全员确认。
闸启闭安装施工方案
本项目为某水库闸门启闭安装工程，主要包括闸门、启闭机、液压系统等设备的安装。
施工地点位于水库溢洪道处，施工周期为30天。
二、施工准备1. 人员准备：成立项目施工队伍，明确各岗位人员职责，确保施工人员具备相关资质和技能。
2. 材料准备：根据设计图纸，准备闸门、启闭机、液压系统等设备，确保设备质量符合要求。
3. 工具准备：准备电焊机、氧割机、汽吊、吊装工具、活板手等施工所需工具。
4. 施工场地准备：清理施工场地，确保施工道路畅通，施工区域安全。
三、施工步骤1. 闸门安装（1）将闸门起吊至安装位置，利用闸门的地脚螺栓孔起吊，尽量使门体、门框整体起吊。
（2）通过启闭机平台上的预留孔穿入启闭绳具，将闸门整体吊起至安装位置，使闸门就位。
（3）利用门框两面的加工面吊线找正左右方向的位置，左右方向倾斜度小于1.5mm。
（4）穿入地脚螺栓（或焊接螺栓），当闸门采用附壁式安装时，应用不小于的圆钢将相邻的地脚螺栓焊接成整体，旋上螺母，松开启吊绳具。
（5）将起吊绳具穿过闸门吊耳，拉开门体，调整闸门密封面的垂直度，通过调整闸门四个角部的螺栓使闸门密封面的垂直度误差小于1/1000mm。
（6）再次复核闸门左右方向倾斜度，后将四个角部的螺栓用垫铁垫实拧紧螺母，使其固定牢固。
2. 启闭机安装（1）将启闭机吊至安装位置，确保启闭机与闸门对齐。
（2）安装启闭机导轨，确保导轨水平、垂直，安装精度符合要求。
（3）将启闭机与导轨连接，调整启闭机与导轨的间隙，确保启闭机运行平稳。
（4）安装启闭机液压系统，连接液压泵站、油缸等设备。
3. 液压系统安装（1）安装液压泵站，确保液压泵站与启闭机对齐。
（2）连接液压泵站与启闭机，确保连接牢固、密封。
（3）安装液压油缸，确保油缸与启闭机连接牢固。
四、施工注意事项1. 严格遵循设计图纸，确保施工质量。
2. 在施工过程中，确保人员安全，遵守施工现场安全规定。
3. 严格控制施工进度，确保按期完成施工任务。
泵站设计规范 - 11 闸门、拦污栅及启闭设备
11 闸门、拦污栅及启闭设备11．1 一般规定11．1．2 据调查，各类泵站在进水侧均设有拦污栅，对于保证泵站正常运行起到了重要作用。
但有相当多的泵站，由于河渠或内湖污物来量较多，栅面发生严重堵塞，影响泵站的正常运行，甚至被迫停机。
较为常见可行的办法是设置机械清污机。
拦污栅设置启闭设备的目的，是为了能提栅清污及对拦污栅进行检修或更换。
清污平台的设置应方便污物转运，结合交通桥考虑，可节约投资。
据调查，有些泵站将清除的污物随意堆放，未做任何处理，既影响清污效率，也于环保不利。
站前拦污栅桥与流向斜交布置对增大过流面积、减小过栅流速的效果并不明显，而且斜交布置、人字形布置或折线布置对清污作业和污物转运是不利的。
实际上，绝大多数泵站的站前拦污栅桥布置都是与流向正交的。
故取消了原规范关于斜交布置和人字形布置的内容。
11．1．3 轴流泵及混流泵站出口设断流装置的目的是为了保护机组安全。
断流方式很多，其中包括拍门及快速闸门等，为保证拍门或快速闸门发生事故时能够及时切断水流，防止水流倒灌对泵组造成危害，要求设置事故闸门。
对于经分析论证无停泵飞逸危害的泵站，也可以不设事故闸门，仅设检修闸门。
虹吸式出水流道系采用真空破坏阀断流。
由于运行可靠，一般可不设事故闸门，但要根据出口高程及外围堤岸的防洪要求设置防洪闸门或检修闸门。
11．1．4 门后设置通气孔，是保证拍门、快速闸门正常工作，减少振动和撞击的重要措施。
对通气孔的要求是：孔口应设置在紧靠门后的流道或管道顶部，有足够的通气面积并安全可靠。
通气孔的上端应远离行人处，并与启闭机房分开，以策安全。
通气孔面积计算经验公式很多，适用条件不同，结果差别较大，因此很难作硬性规定。
原规范所列通气孔面积的估算公式系根据已建泵站经验提出，同时参考了《大型电力排灌站》(水电版，1984年)所提拍门通气孔面积经验公式和《江都排灌站》第三版(水电版，1986年)推荐采用的真空破坏阀面积经验公式。
水利闸门工程安装方案
水利闸门工程安装方案一、引言水利闸门工程是指为了控制水流，实现灌溉、排涝、防洪等水利目的而设置的设施。
在水利工程中，闸门是常用的水闸设备，主要用于水位调控和水流控制。
本文将以某水利闸门工程为例，详细阐述水利闸门的安装方案。
二、工程概况某水利闸门工程位于某市某县，主要用于灌溉和排涝，是该地区的重要水利设施。
该闸门工程将安装两扇闸门，分别用于控制两侧的水流，以调节灌溉水位和排涝水位。
闸门材质为钢结构，尺寸为3m*3m*2m，重量约为5吨。
三、闸门安装方案1. 现场勘测和准备工作首先，施工单位需要对工程现场进行全面勘测，确定吊装方案和设备搁置地点。
同时，施工单位需要准备好工程设备和相关材料，包括起重机、吊具、焊接设备、防护用具等。
2. 设备搁置和固定为了确保闸门在安装过程中的稳定性，施工单位需要搭设合适的支架用于暂时固定闸门，以便后续工作。
同时，需要对闸门底座进行固定，保证其在吊装过程中不会出现晃动和滑动的情况。
3. 吊装方案考虑到闸门的重量和体积较大，必须采用专业的吊装方案。
施工单位需要根据现场条件和设备情况选择合适的起重机和吊具，确保能够完成吊装任务。
同时，需要进行吊装方案的详细设计和计算，以确保吊装过程中的安全。
4. 质量检验和调整在闸门吊装完成后，需要对其进行质量检验，检查闸门的连接部件是否完好，各部位是否有损坏或裂纹。
同时，需要对闸门进行调整，确保其可以灵活开闭和稳固固定。
5. 安全措施在整个闸门安装的过程中，施工单位需要加强安全防护措施。
工作现场需要设置安全警示标志，保持相对干净和整洁，避免杂物的堆放和泥土的积聚。
同时，施工人员需要佩戴合适的安全防护用具，遵守现场作业规程，杜绝违章作业的发生。
四、总结水利闸门工程安装是一项复杂的工程，需要施工单位严格按照安装方案进行操作，确保安装过程中的安全和质量。
本文以某水利闸门工程为例，详细阐述了水利闸门的安装方案，希望能够对相关工程人员的工作提供一定的指导和参考。
