离心喷雾干燥塔
离心喷雾干燥塔物料返顶的原因
离心喷雾干燥塔物料返顶的原因
离心喷雾干燥塔是一种常用的干燥设备，被广泛应用于化工、食品、医药等行业。
在干燥过程中，物料返顶是指物料在塔内不受离心力作用而向塔顶方向运动的现象。
本文将探讨离心喷雾干燥塔物料返顶的原因。
首先，物料颗粒粒径过大是导致物料返顶的一个重要原因。
在离心喷雾干燥塔中，物料经过旋转分散装置均匀喷入塔内。
如果物料颗粒粒径过大，离心力无法充分将其推向塔壁，从而导致物料返顶。
其次，气体流速过低也会导致物料返顶。
在离心喷雾干燥塔中，气体是通过底部进入塔内，而物料则从顶部喷入。
如果气体流速过低，就无法形成足够的升力以将物料带离塔顶，从而产生物料返顶的现象。
此外，物料粘附在塔壁上也是物料返顶的原因之一。
在离心喷雾干燥塔中，物料与气体接触并受到气体的冲刷，过程中可能会出现物料粘附在塔壁上的情况。
粘附在塔壁上的物料无法受到离心力的作用而返顶。
最后，物料的密度差异也可能导致物料返顶。
在离心喷雾干燥塔中，不同密度的物料在离心力的作用下具有不同的飞行速度，从而可能导致物料返顶。
密度较大的物料可能在喷雾过程中较早落到塔底，而密度较小的物料则在离心力的作用下被带向塔顶。
综上所述，离心喷雾干燥塔物料返顶的原因主要包括物料颗粒粒径过大、气体流速过低、物料粘附在塔壁上以及物料的密度差异。
在实际应用中，需进行合理的设备选型和操作参数调整，以最大程度地避免物料返顶的问题，确保干燥过程的顺利进行。
喷雾干燥塔常见毛病与修复
本文摘自再生资源回收-变宝网（）喷雾干燥塔常见毛病与修复喷雾干燥塔是用于生物农药，医药，食品微生物的干燥的设备。
1、跑粉现象主要原因：旋风分离器的分离效果差。
补救措施：①检查旋风分离器是否由于敲击、碰撞而变形；②提高旋风分离器进出口的气密性；③检查其内壁及出料口是否有积料堵塞现象。
2、粉粒太细主要原因：含固量太低或进料量太小。
补救措施：提高料液的含固量,加大进料量,提高进风温度。
3、喷头转速低主要原因：离心喷头部件出了故障。
补救措施：检查喷头内部件。
4、蒸发量低主要原因：①整个系统的空气量减少；②热风的进口温度偏低；③设备有漏风现象,有冷风进入干燥室。
补救措施:①检查离心机的转速是否正常；②检查离心机调节阀位置是否正确；③检查空气过滤器及空气加热器管道是否堵塞；④检查电网电压是否正常；⑤检查电加热器是否正常工作；⑥检查设备各组件连接是否密封。
5、喷头振动主要原因：①喷头的清洗和保养不当引起的喷盘内附有残留物质或主轴产生弯曲和变形；②离心盘动平衡不好。
补救措施：①检查喷雾盘内是否有残存物质,若有应及时清洗；②发现主轴有异常,要进行更换；③对离心盘的动平衡重新调整或更换。
6、水分含量高主要原因：一般是排风温度太低。
补救措施：适当减小进料量,以提高排风温度。
7、纯度低主要原因：①空气过滤效果不佳；②积粉混入成品；③原料纯度不高；④设备清洗不彻底。
补救措施：检查空气过滤器中过滤材质敷设是否均匀,过滤器使用时间是否太长,若是应立即更换;检查热风入口处焦粉情况,克服涡流;喷物前应将料液过滤;重新清洗设备。
8、粘壁现象主要原因：①进料量太大,不能充分蒸发；②喷雾开始前干燥室加热不足；③开始喷雾时,下料流量调节过大；④加入的料液不稳定。
补救措施：适当减少进料量;适当提高热风的进口和出口温度;在开始喷雾时,流量要小,逐步加大,调节到适当时为止;检查管道是否堵塞,调整物料固形物含量,保证料液的流动性。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；变宝网官网：/tags.html?qx买卖废品废料，再生料就上变宝网，什么废料都有！。
喷雾干燥塔原理
喷雾干燥塔原理有需要的请参考,不对的地方请指点工作原理是空气通过过滤器和加热器,进入干燥塔顶部的空气分配器,然后呈螺旋状均匀地进入干燥室;料液由料液槽经过滤器由泵送至干燥塔顶的离心雾化器,使料液喷成极小的雾状液滴,料液与热空气并流接触,水份迅速蒸发,在极短的时间内干燥为成品;成品由干燥塔底部和旋风分离器排出,废气由风机排出;1特点：1.1干燥速度快;料液经离心喷雾后,表面积大大增加,在高温气流中,瞬间就可蒸发95%-98%的水份,完成干燥时间仅需数秒钟;1.2采用并流型喷雾干燥形式能使液滴与热风同方向流动,虽然热风的温度较高,但由于热风进入干燥室内立即与喷雾液滴接触,室内温度急降,而物料的湿球温度基本不变,因此也适宜于热敏性物料干燥;1.3使用范围广;根据物料的特性,可以用于热风干燥、离心造粒和冷风造粒,大多特性差异很大的产品都能用此机生产;1.4由于干燥过程是在瞬间完成的,产成品的颗粒基本上能保持液滴近似的球状,产品具有良好的分散性,流动性和溶解性;1.5生产过程简化,操作控制方便;喷雾干燥通常用于固含量60%以下的溶液,干燥后,不需要再进行粉碎和筛选,减少了生产工序,简化了生产工艺;对于产品的粒径、松密度、水份,在一定范围内,可改变操作条件进行调整,控制、管理都很方便;1.6为使物料不受污染和延长设备寿命,凡与物料接触部分,均采用不锈钢材料制作;料液经喷雾后,雾化成分散的微粒,表面积大大增加,与热空气接触后在极短的时间内就能完成干燥过程;一般情况下在100～150℃,1～3s内就能蒸发95%～98%的水分;由于干燥过程是在瞬间完成的,产成品的颗粒基本上能保持与液滴近似的球状,从而具有良好的分散性、优良的冲调性和很高的溶解度;2生产中可能出现的问题和引起的原因及补救措施总结如下：2.1 粘壁现象严重主要表现是干燥室内到处都有粘着的湿粉;其原因是:1进料量太大,不能充分蒸发;2喷雾开始前干燥室加热不足;3开始喷雾时,下料流量调节过大;4加入的料液不稳定;针对上述产生问题的不同原因,可依次采取以下措施:适当减少进料量;适当提高热风的进口和出口温度;在开始喷雾时,流量要小,逐步加大,调节到适当时为止;检查管道是否堵塞,调整物料固形物含量,保证料液的流动性;2.2 产品水分含量太高排风温度是影响成品水分含量的主要因素,所以造成产品水分含量太高的原因一般是排风温度太低;而排风温度可由进料量来调节;因此相应的措施是适当减小进料量,以提高排风温度;2.3 产品纯度低,杂质过多造成这种情况的可能原因有以下几个方面:1空气过滤效果不佳;2积粉混入成品;3原料纯度不高;4设备清洗不彻底;可采用的补救措施有:检查空气过滤器中过滤材质敷设是否均匀,过滤器使用时间是否太长,若是应立即更换;检查热风入口处焦粉情况,克服涡流;喷物前应将料液过滤;重新清洗设备;2.4 产品粉粒太细产品颗粒太细会影响其溶解性、冲调性能;原因是含固量太低或进料量太小;补救措施是提高料液的含固量,加大进料量,提高进风温度;2.5 跑粉现象严重,产品得率低跑粉损失过多,大大影响成品的得率,一般的原因是旋风分离器的分离效果差;若出现这种情况,应检查旋风分离器是否由于敲击、碰撞而变形;提高旋风分离器进出口的气密性,检查其内壁及出料口是否有积料堵塞现象;当然分离效率还与粉末的比重及粒度的大小有关,某些物料可根据需要增加第二级除尘;2.6 离心喷头转速太低主要是离心喷头部件出了故障,所以要停止使用喷头,检查喷头内部件;2.7 蒸发量太低原因可能是:1整个系统的空气量减少;2热风的进口温度偏低;3设备有漏风现象,有冷风进入干燥室;补救措施为:1检查离心机的转速是否正常;2检查离心机调节阀位置是否正确;3检查空气过滤器及空气加热器管道是否堵塞;4检查电网电压是否正常;5检查电加热器是否正常工作;6检查设备各组件连接是否密封;2.8 离心喷头运转时有杂声或振动主要由于喷头的清洗和保养不当引起的喷盘内附有残留物质或主轴产生弯曲和变形,也可能是离心盘动平衡不好;解决办法;检查喷雾盘内是否有残存物质,若有应及时清洗;发现主轴有异常,要进行更换;对离心盘的动平衡重新调整或更换;。
离心喷雾干燥塔
离心喷雾干燥塔1. 概述离心喷雾干燥塔是一种常用于热敏性物料的干燥设备，它通过对喷雾液进行离心喷雾，使其在高速旋转的圆盘上形成薄膜流，从而加速水分的蒸发，最终得到干燥的产品。
本文将详细介绍离心喷雾干燥塔的工作原理、结构组成和应用范围。
2. 工作原理离心喷雾干燥塔主要由旋转圆盘、进料系统、喷雾系统、热风系统和排风系统等组成。
它的工作原理如下：1.进料系统将待处理的浆料输送至喷雾器。
2.喷雾系统将浆料分散为微细液滴，并通过高压气体将液滴喷洒在旋转圆盘上。
3.当液滴喷洒到旋转圆盘上时，由于圆盘高速旋转产生的离心力，液滴在圆盘上形成薄膜流。
4.同时，热风系统将热空气通过热风管送入干燥塔，与薄膜流进行热交换，使水分蒸发。
5.干燥后的产品从旋转圆盘边缘收集，经过排风系统排出干燥塔。
3. 结构组成离心喷雾干燥塔一般由以下几个主要部分组成：3.1 旋转圆盘旋转圆盘是离心喷雾干燥塔的核心组件，常见的材质为不锈钢或钛合金。
它通过电机驱动高速旋转，产生离心力，将液滴喷雾在圆盘上形成薄膜流。
3.2 进料系统进料系统用于将待处理的浆料输送至喷雾器，常见的进料方式有旋转盘、螺杆输送和离心式输送等。
3.3 喷雾系统喷雾系统主要由高压泵和喷嘴组成，通过高压气体将浆料分散为微细液滴，并将液滴喷洒在旋转圆盘上。
3.4 热风系统热风系统通过热风管将热空气送入干燥塔，与薄膜流进行热交换，加速水分的蒸发。
常见的热源有电加热、蒸汽和燃气等。
3.5 排风系统排风系统用于将干燥后的产品从干燥塔中排出，以保持塔内压力平衡。
通常包括排风管和风机等。
4. 应用范围离心喷雾干燥塔广泛应用于食品、制药、化工、农药等行业中，适用于热敏性物料的干燥。
具体应用包括：•食品行业：乳制品、咖啡粉、蛋白质粉等的生产中。
•制药行业：药物颗粒、药物微球和药物包衣等制药工艺中。
•化工行业：颜料、染料和催化剂等的生产中。
•农药行业：农药微胶囊和颗粒的生产中。
5. 优点和局限性离心喷雾干燥塔的优点主要包括：•干燥效率高：由于旋转圆盘的高速旋转和离心力的作用，干燥速度快，水分得以迅速蒸发。
喷雾干燥设备的结构组成与使用
喷雾干燥设备的结构组成与使用1.进料系统：进料系统主要由物料存储箱、旋涡喷嘴或离心喷嘴等组成。
物料存储箱用于储存待干燥物料，通过旋涡喷嘴或离心喷嘴将液态物料雾化成小液滴。
2.喷雾系统：喷雾系统是将液态物料雾化成小液滴的关键部分。
常用的喷嘴有旋涡喷嘴、压缩空气喷嘴和离心喷嘴等。
喷嘴的选择根据物料性质和要求决定。
3.干燥塔：干燥塔是喷雾干燥设备的主体部分，一般为立式结构。
其内部有多层喷雾盘，用于雾化喷出的小液滴在高温气流中进行快速干燥。
干燥塔的内壁一般采用不锈钢材料，以防止物料污染和腐蚀。
4.热风系统：热风系统是提供干燥塔内高温气流的关键组成部分。
一般包括热风发生器、风机和加热装置等。
热风发生器通过燃烧燃料或电加热等方式产生高温气流，风机将高温气流送入干燥塔内进行干燥。
5.排放系统：排放系统主要包括除尘器和废气处理设备。
除尘器用于去除干燥过程中的固体颗粒物，保证排放的气体清洁。
废气处理设备则用于处理干燥后的废气，如通过净化设备去除有害物质。
6.控制系统：控制系统用于控制喷雾干燥设备的运行和参数调节。
常见的控制方式有PLC（可编程逻辑控制器）控制和触摸屏人机界面控制。
通过控制系统可以实现温度、湿度、进料速度等参数的调节和监控。
使用喷雾干燥设备时，首先将待干燥的物料放入物料存储箱中，并通过进料系统将液态物料送入喷雾系统中雾化成小液滴。
小液滴在干燥塔内与高温气流接触，物料迅速蒸发并形成固态颗粒物。
干燥后的固态物料通过底部的收集装置收集，干燥废气经过排放系统进行净化处理后排放。
喷雾干燥设备广泛应用于食品、制药、化工等行业，可用于干燥各类液态物料，并可控制干燥过程中的温度、湿度等参数，实现对产品质量的控制。
喷雾干燥设备具有干燥速度快、热效率高、操作灵活等优点，在工业生产中得到了广泛的应用。

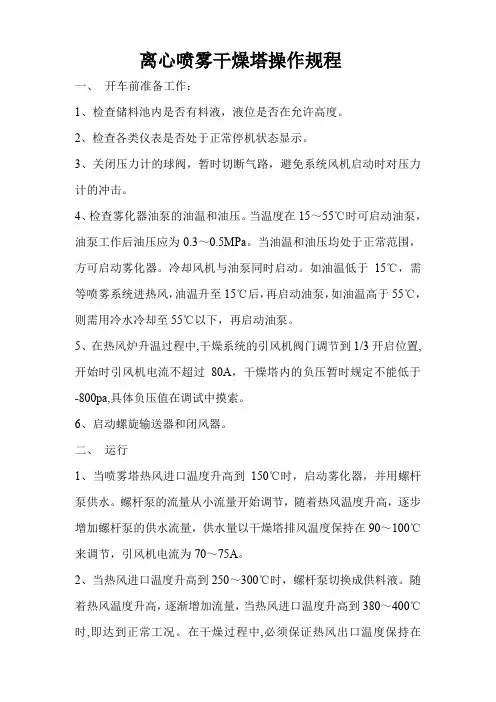

离心喷雾干燥塔操作规程
离心喷雾干燥塔操作规程一、开车前准备工作：1、检查储料池内是否有料液，液位是否在允许高度。
2、检查各类仪表是否处于正常停机状态显示。
3、关闭压力计的球阀，暂时切断气路，避免系统风机启动时对压力计的冲击。
4、检查雾化器油泵的油温和油压。
当温度在15～55℃时可启动油泵，油泵工作后油压应为0.3～0.5MPa。
当油温和油压均处于正常范围，方可启动雾化器。
冷却风机与油泵同时启动。
如油温低于15℃，需等喷雾系统进热风，油温升至15℃后，再启动油泵，如油温高于55℃，则需用冷水冷却至55℃以下，再启动油泵。
5、在热风炉升温过程中,干燥系统的引风机阀门调节到1/3开启位置,开始时引风机电流不超过80A，干燥塔内的负压暂时规定不能低于-800pa,具体负压值在调试中摸索。
6、启动螺旋输送器和闭风器。
二、运行1、当喷雾塔热风进口温度升高到150℃时，启动雾化器，并用螺杆泵供水。
螺杆泵的流量从小流量开始调节，随着热风温度升高，逐步增加螺杆泵的供水流量，供水量以干燥塔排风温度保持在90～100℃来调节，引风机电流为70～75A。
2、当热风进口温度升高到250～300℃时，螺杆泵切换成供料液。
随着热风温度升高，逐渐增加流量，当热风进口温度升高到380～400℃时,即达到正常工况。
在干燥过程中,必须保证热风出口温度保持在80～90℃，引风机的电流为75～80A。
3、随时检查储料池中液位是否保持在允许高度。
如液位已低于最低液位，应立即人工切换到螺杆泵供水，必须保证螺杆泵有液体运行。
及时给储料池中补充料液，当达到满足喷雾需求量时，及时人工切换到螺杆泵供料液，如不能补充料液，则操作转为停车操作，具体方法见“停车”说明。
4、随时检查螺旋输送器和闭风器的运行情况。
调节螺旋输送器的转速，达到既能保持料封，也能顺利输送产品。
有故障要及时排除。
三、停车1、热风炉按照停机程序操作。
2、正常停车时，随着热风进口温度降低，逐渐减少料液的进料量，必须保证热风出口的温度保持在80～90℃。
喷雾干燥塔原理
喷雾干燥塔原理 Prepared on 22 November 2020喷雾干燥塔原理（有需要的请参考，不对的地方请指点）工作原理是空气通过过滤器和加热器，进入干燥塔顶部的空气分配器，然后呈螺旋状均匀地进入干燥室。
料液由料液槽经过滤器由泵送至干燥塔顶的离心雾化器，使料液喷成极小的雾状液滴，料液与热空气并流接触，水份迅速蒸发，在极短的时间内干燥为成品。
成品由干燥塔底部和旋风分离器排出，废气由风机排出。
1特点：干燥速度快。
料液经离心喷雾后，表面积大大增加，在高温气流中，瞬间就可蒸发95%-98%的水份，完成干燥时间仅需数秒钟。
采用并流型喷雾干燥形式能使液滴与热风同方向流动，虽然热风的温度较高，但由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，而物料的湿球温度基本不变，因此也适宜于热敏性物料干燥。
使用范围广。
根据物料的特性，可以用于热风干燥、离心造粒和冷风造粒，大多特性差异很大的产品都能用此机生产。
由于干燥过程是在瞬间完成的，产成品的颗粒基本上能保持液滴近似的球状，产品具有良好的分散性，流动性和溶解性。
生产过程简化，操作控制方便。
喷雾干燥通常用于固含量60%以下的溶液，干燥后，不需要再进行粉碎和筛选，减少了生产工序，简化了生产工艺。
对于产品的粒径、松密度、水份，在一定范围内，可改变操作条件进行调整，控制、管理都很方便。
为使物料不受污染和延长设备寿命，凡与物料接触部分，均采用不锈钢材料制作。
料液经喷雾后,雾化成分散的微粒,表面积大大增加,与热空气接触后在极短的时间内就能完成干燥过程。
一般情况下在100～150℃,1～3s内就能蒸发95%～98%的水分。
由于干燥过程是在瞬间完成的,产成品的颗粒基本上能保持与液滴近似的球状,从而具有良好的分散性、优良的冲调性和很高的溶解度。
2生产中可能出现的问题和引起的原因及补救措施总结如下：粘壁现象严重主要表现是干燥室内到处都有粘着的湿粉。
其原因是:(1)进料量太大,不能充分蒸发;(2)喷雾开始前干燥室加热不足;(3)开始喷雾时,下料流量调节过大;(4)加入的料液不稳定。
离心喷雾干燥塔设计说明
离心喷雾干燥塔设计说明一、设计目标：1、实现物料的快速干燥，提高生产效率；2、保持物料的原有形态和品质；3、减少物料的热敏性和氧化性；4、保护环境，减少废气排放。
二、设备结构：1、进风系统：进风系统通常由风机、热交换器和过滤器组成。
风机负责将大量干燥空气送入干燥塔内，提供干燥的动力。
热交换器用于加热空气，确保空气的温度符合要求。
过滤器用于清洁进入干燥塔的空气，防止灰尘等杂质对物料造成污染。
2、喷雾系统：喷雾系统通常由喷雾器、溶液或悬浮液供应系统和加热系统组成。
喷雾器将溶液或悬浮液喷雾成微小的液滴，形成大量的表面积，方便气体与液滴的接触。
溶液或悬浮液供应系统用于提供喷雾所需的物料，加热系统则根据需要加热物料。
3、干燥系统：干燥系统由干燥塔和物料分离设备组成。
干燥塔通常为立式圆筒形，具有一定的高度和直径。
塔内设有导流板，以引导气流和液滴在塔内进行接触。
物料分离设备用于将干燥后的物料与废气分离，保证物料的纯度。
4、排风系统：排风系统通常由排风机和废气净化设备组成。
排风机负责将废气从干燥塔中抽出，废气净化设备用于对废气进行净化处理，去除其中的污染物。
三、设计要点：1、选用合适的喷雾器：喷雾器的选择应根据物料的性质和要求进行。
常用的喷雾器有压力喷雾器、旋转喷雾器、共轴喷雾器等。
需要考虑物料的流动性、喷雾粒径的调控性、喷雾效果的稳定性等因素。
2、控制物料的进料速度：进料速度的控制对干燥效果具有很大的影响。
进料速度过快会导致喷雾液滴过于密集，减少干燥面积；进料速度过慢则会导致物料停留时间过长，造成过度干燥。
通过控制进料泵的流量和喷射压力，可以实现物料的均匀喷雾和干燥。
3、控制干燥塔内的温度：温度对物料的干燥效果也有很大的影响。
过高的温度会破坏物料的结构和品质，过低的温度则会延长干燥时间。
通过控制加热系统的温度，可以实现对物料干燥过程中温度的控制。
4、合理设计干燥塔的导流板：导流板的设计对干燥效果起到关键作用。
