不锈钢管国标厚度标准对照表
不锈钢管国标厚度标准对照表不锈钢管的国标厚度标准是指根据国家标准规定的不锈钢管厚度的相关内容。
不锈钢管作为一种重要的管道材料，广泛应用于石油、化工、医药、食品、轻纺等行业，并且在建筑领域也有重要的应用。
因此，对不锈钢管的厚度进行合理规定，是确保其质量和安全性的重要保障。
下面是不锈钢管国标厚度标准的相关参考内容：1. GB/T 14975-2002 不锈钢无缝管根据国家标准GB/T 14975-2002，不锈钢无缝管的标准厚度范围如下：- 壁厚≤3mm的不锈钢无缝管的公差为±12.5%。
- 壁厚＞3mm的不锈钢无缝管的公差为±10%。
在生产和应用中，根据不同的要求和用途，可以根据这个标准确定不同的不锈钢无缝管的最小壁厚。
2. GB/T 12770-2002 不锈钢焊接钢管根据国家标准GB/T 12770-2002，不锈钢焊接钢管的标准厚度范围如下：- 对于外径≤159mm的不锈钢焊接钢管，其壁厚公差为±12.5%。
- 对于外径＞159mm的不锈钢焊接钢管，其壁厚公差为±10%。
此外，根据标准GB/T 12770-2002，还对不锈钢焊接钢管的壁厚做了进一步的划分，包括正常壁厚、加厚壁厚、特厚壁厚等，以满足不同工作条件下的需求。
3. GB/T 3090-2000 不锈钢合金管根据国家标准GB/T 3090-2000，不锈钢合金管的标准厚度范围如下：- 对于外径≤159mm的不锈钢合金管，其壁厚公差为±12.5%。
- 对于外径＞159mm的不锈钢合金管，其壁厚公差为±10%。
不锈钢合金管在高温和高压环境中具有良好的耐腐蚀性能，常用于石油、化工、航天等领域。
根据此标准，可以根据实际需要选用不同壁厚的不锈钢合金管。
4. GB/T 12771-2000 不锈钢无缝管及焊缝管根据国家标准GB/T 12771-2000，不锈钢无缝管及焊缝管的标准厚度范围如下：- 对于外径≤219mm的不锈钢无缝管及焊缝管，其壁厚公差为±10%。
厚壁管规格表大全
─
27.2*6
27.2*2.9
27.2*3.9
─
─
─
32*3 34*3 32*3.5 34*3.5 43*10
34*7
34*3.4
34*4.5
─
─
─
38*3.5 42*3.5 38*3.5 42*3.5 49*10 42.7*8
42.7*3.6
42.7*4.9
─
─
─
45*3.5 48*3.5 45*3.5 48*3.5 68*13 48.6*9
68*4/76*5 89*5
100*5 125*5 155*5 186*5/220*6
100*4/110*4 130*4 150*4 200*4
114*5 ─ ─ ─
250*8
250*4
─
285*8/325*8
─
─
350*10
─
─
410*10
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
─
89*4 114*4 140*4.5 168*4.5
─ ─ ─ ─ ─ ─ ─ ─
89*5 108*6 133*7 159*7 219*10 273*12 325*14 377*16 426*18 478*19 530*21
─
89*5 114*6 140*7 168*7
─ ─ ─ ─ ─ ─ ─ ─
─ ─ ─
89.1*7.6 114.3*8.6 141*9.5 165.2*11 216.3*12.7 267.4*15.1 318.5*17.4 355.6*19 406.4*21.4

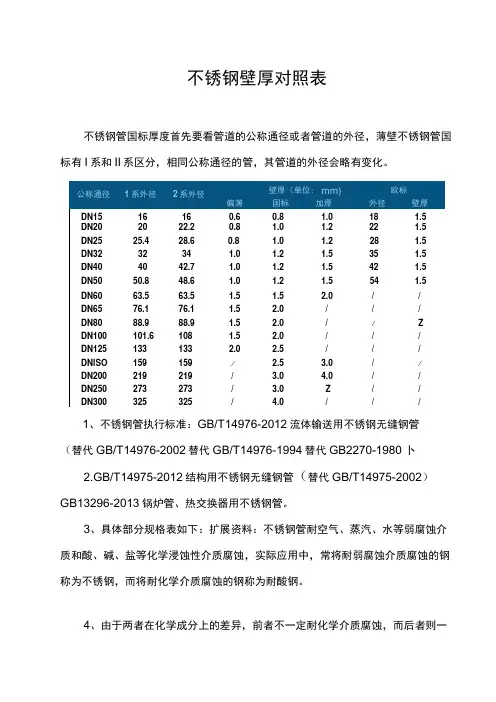

不锈钢壁厚对照表
不锈钢壁厚对照表不锈钢管国标厚度首先要看管道的公称通径或者管道的外径，薄壁不锈钢管国标有I系和Il系区分，相同公称通径的管，其管道的外径会略有变化。
1、不锈钢管执行标准：GB/T14976-2012流体输送用不锈钢无缝钢管（替代GB/T14976-2002替代GB/T14976-1994替代GB2270-1980卜2.GB/T14975-2012结构用不锈钢无缝钢管（替代GB/T14975-2002）GB13296-2013锅炉管、热交换器用不锈钢管。
3、具体部分规格表如下：扩展资料：不锈钢管耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀，实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。
4、由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。
5、不锈钢的耐蚀性取决于钢中所含的合金元素。
6、参考资料来源：百度百科■不锈钢管如今常用不锈钢方管有50X50、80X80、100X100.120X120.10X10.15x15、19X19、22X22、25X25、30X30,单位(mm)拓展资料：不锈钢方管是一种中空的长条钢材，因为截面是正方形所以叫做方管。
7、大量用作输送流体的管道，如石油、天燃气、水、煤气、蒸气等,另外，在抗弯、抗扭强度相同时，重量较轻，所以也广泛用于制造机械零件和工程结构。
8、参考资料：百度百科无缝钢管DN通径和mm的换算表：DN就“公称直径”，是以mm为单位的。
9、DN后面不允许以inch为单位！DN后面的值是经过圆整的，DN80的管子不代表其通径就是80mm(通常DN80的管内径为76mm卜10、所以换算“公称直径”和“实际通径”没有公式，必须查表。
11、“0)”和，。
讨，一般都用来表示直径，区别是：“中”标识普通圆的直径，或管材的外径乘以壁厚，如：①25x3标识外径25mm,壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于内径。
管道壁厚对照表
管道壁厚与压力等级对应关系
管道壁厚标准与 压力等级的关系 是根据管道材质、 介质、温度和压 力等因素确定的。
压力等级越高， 需要的管道壁厚 越大，以保证管 道的安全运行。
不同国家和行业 标准对管道壁厚 与压力等级的对 应关系有不同的 规定和计算方法。
应用范围：广泛 应用于石油、化 工、电力、供水 等领域，用于检 测各种材质的管 道壁厚。
射线检测法
原理：利用射线穿 透物质的能力，检 测管道壁厚的均匀 性和厚度
优点：检测精度 高，对管道材质 无损害
缺点：设备成本 高，操作复杂
应用场景：适用 于各种材料的管 道壁厚检测
涡流检测法
原理：利用电磁感应原理，在管道 表面产生涡流，通过测量涡流的幅 度和相位变化来检测管道壁厚。
管道壁厚对管道的流体阻 力也有影响，适当增加壁 厚可以减少流体通过管道 时的阻力，提高管道的输 送效率。
THANK YOU
汇报人：
管道壁厚对管道安全性能的影响
管道壁厚对管道的抗压性 能有显著影响，增加壁厚 可以提高管道的抗压性能， 减少管道破裂的风险。
管道壁厚对管道的耐腐蚀 性能也有影响，较厚的管 道壁可以提供更好的保护 层，减少管道腐蚀的可能 性。
管道壁厚还影响管道的热 传导性能，较厚的管道壁 可以更好地抵抗温度变化 ，减少热胀冷缩对管道的 影响。
添加标题
添加标题
添加标题
添加标题
管道壁厚标准是根据管道所输送 的介质、使用环境温度、压力等 级等因素确定的。
管道壁厚的选择和设计必须符合 相关标准和规范，以确保管道的 安全性和可靠性。
管道壁厚标准范围
常用的管道壁厚标准范围在 2-8毫米之间。

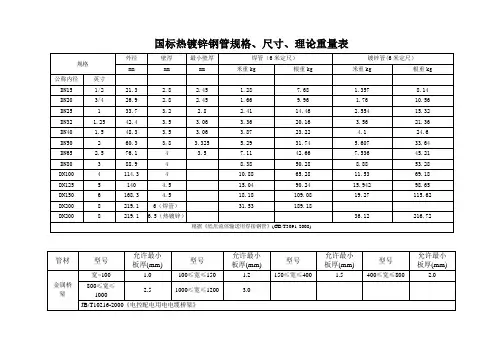

各种管材壁厚
6（焊管）
31.53
189.18
DN200
8
219.1
6.5（热镀锌）
36.12
216.72
根据《低压流体输送用焊接钢管》(GB/T3091-2008)
管材
型号
允许最小
板厚(mm)
型号
允许最小
板厚(mm)
型号
允许最小
板厚(mm)
型号
允许最小
板厚(mm)
金属桥架
宽<100
1.0
100≤宽≤150
48.7
38.0
39.0
3.5
3.06+（1.3-1.7）
3.94+（1.3-1.7）
DN50
60.3
±0.5
59.8
60.8
50.0
51.0
DN65(70)
76.1
75.6
76.6
65.0
66.2
3.8
3.33+（1.3-1.7）
4.28+（1.3-1.7）
DN80(75)
88.9
88.4
89.4
42.58
2.3
2.0
2.3
3.87
根据国际电工委员会制定的IEC614-1：1994和IEC614-2：1994《电气装置用导管规范》
UPVC塑料排水管
De40
40
+0.3
40
40.3
35.2
36.3
2.0
+0.4
2.0
2.4
4（可按层高定制）
De50
50
50
50.3
45.2
46.3
钢管公称直径、外径、壁厚与理论重量表
依据《给水排水制图标准》（GB/T50106-2001）第2.4节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为DN（mm）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径Dx 壁厚；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。
塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de，HDPE管标注为De。
1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。
10.2 本标准适用于石油化工企业中的一般钢制管道。
本标准不适用于仪表用管道。
1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。
2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代替SHJ405-89并开始实施.。
gb国标钢管壁厚分级表
GB国标钢管壁厚分级表—SCH40 SCH60 SCH80等级表钢管壁厚分级表（GB标准）公称直径DN外径(D) 公称壁厚A系列B系列Sch5sSch10sSch20sLGSch20Sch30STDSch40Sch60XSSch80Sch100Sch120Sch140Sch18015 20 25 21.326.933.71825321.61.61.62.12.12.82.62.63.2------------2.92.93.2------3.64.04.5---------4.55.66.332 40 50 42.448.360.33845571.61.61.62.82.82.83.23.23.6-----3.2------3.63.64.0------5.05.05.6---------6.37.18.865 80 90 76.188.9101.67689-2.02.02.03.03.03.03.64.04.0---4.54.54.5------5.05.65.6------7.18.08.0---------10.011.012.5100 125 150 114.3139.7168.31081331592.02.92.93.03.43.44.05.05.0---5.05.05.6------5.96.37.1------8.810.011.0---11.012.514.2---14.216.017.5200 250 300 219.1273.0323.92192733252.93.64.04.04.04.56.36.36.3---6.36.36.37.18.08.8---8.08.810.010.012.514.2---12.516.017.516.017.522.217.522.225.020.025.028.022.228.032.0350 400 450 500 355.6406.4457.0508.03774264785294.04.04.05.05.05.05.05.6---8.08.08.08.08.08.08.010.010.010.011.012.510.010.010.010.011.012.514.216.016.017.520.020.013.013.013.013.020.022.225.028.025.828.530.032.028.030.036.040.032.036.040.045.036.040.045.050.0550 600 559610-6305.05.65.66.38.08.0----10.010.0-17.5--13.013.030.032.0--------650 700 750 660711762-720----------8.08.08.0------10.010.010.0------13.013.013.0---------------800 850 900 813864914820-920---------8.08.08.0------10.010.010.0------13.013.013.0---------------950 1000 1050 96510161067-1020----------8.08.08.0------10.010.010.0------13.013.013.0---------------1100 1150 1200 1118116812191120-1220---------8.08.08.0------10.010.010.0------13.013.013.0-------------聊城中正管业有限公司钢管长度可5.8米定尺,6米定尺,以及长达16米定尺,还可根据用户需要定尺. 主营材质:10#、20#、45#、20G、40Cr、20Gr、16Mn-45Mn、27SiMn、Cr5Mo、12CrMo(T12)、12Cr1MoV、12Cr1MoVG、10CrMo910、15CrMo、35CrMo、40CrMo等.下面是诗情画意的句子欣赏，不需要的朋友可以编辑删除！！谢谢1. 染火枫林，琼壶歌月，长歌倚楼。
