亚德客旋转气缸
亚德客标准气缸尺寸
神威气动 文档标题：亚德客标准气缸尺寸亚德客标准气缸尺寸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
亚德客气缸三维下载
神威气动 文档标题：亚德客气缸三维下载亚德客气缸三维下载的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
亚德客旋转气缸工作原理
亚德客旋转气缸工作原理
亚德客旋转气缸是一种常见的气动元件，其工作原理如下：
在亚德客旋转气缸内部有一个转子和一个定子，转子由一个齿轮和一组叶片组成，而定子则包括一个内壳和一个外壳。
气缸内有两个气室，分别为A室和B室，通过气路系统依次给A室和B室供气，使得转子能够在内外壳之间旋转。
当A室被供气时，A室与转子齿轮和叶片之间形成了一个高压区域，使得转子开始旋转并将气体从A室压缩到B室，并产生一个输出扭矩。
当转子旋转180度后，A室的气压被释放，并且B室被供气，使得转子继续旋转，完成一个完整的旋转周期。
亚德客旋转气缸具有体积小、结构简单、输出扭矩大等优点，广泛应用于自动化设备、机械加工、输送装置等领域。
- 1 -。
亚德客气缸推力计算公式
亚德客气缸推力计算公式1. 基本原理。
- 对于亚德客气缸（以及一般的气缸），其推力的计算基于物理学中的压力与受力面积的关系。
根据公式F = P× S（F是力，P是压强，S是受力面积）。
- 在气缸中，压强P通常是指进入气缸的压缩空气的压强，受力面积S是指气缸活塞的有效受力面积。
2. 亚德客气缸活塞受力面积计算。
- 对于亚德客标准气缸（假设为单作用气缸，无杆腔进气推动活塞），如果气缸的内径为D（单位为m），那么活塞的有效受力面积S=frac{π D^2}{4}。
- 例如，如果亚德客气缸的内径D = 50mm = 0.05m，则S=frac{π×(0.05)^2}{4}- 先计算(0.05)^2=0.0025。
- 再计算(π×0.0025)/(4)，π取3.14，则S=(3.14×0.0025)/(4)=0.0019625m^2。
3. 亚德客气缸推力计算示例。
- 已知进入亚德客气缸的压缩空气压强P = 0.5MPa = 500000Pa（假设值），气缸内径D = 50mm（前面已计算出S = 0.0019625m^2）。
- 根据公式F = P× S，则气缸的推力F=500000×0.0019625 = 981.25N。
4. 考虑摩擦力等因素（实际应用情况）- 在实际应用中，气缸运动时会受到摩擦力、密封件的阻力等因素的影响。
- 一般情况下，这些阻力会使实际的推力略小于理论计算值。
如果要更精确地计算实际可用推力，需要考虑这些因素。
例如，假设摩擦力等阻力产生的压强损失为Δ P = 50000Pa，则实际的有效压强P'=P-Δ P = 500000 - 50000=450000Pa。
- 重新计算推力F'=P'× S = 450000×0.0019625 = 883.125N。

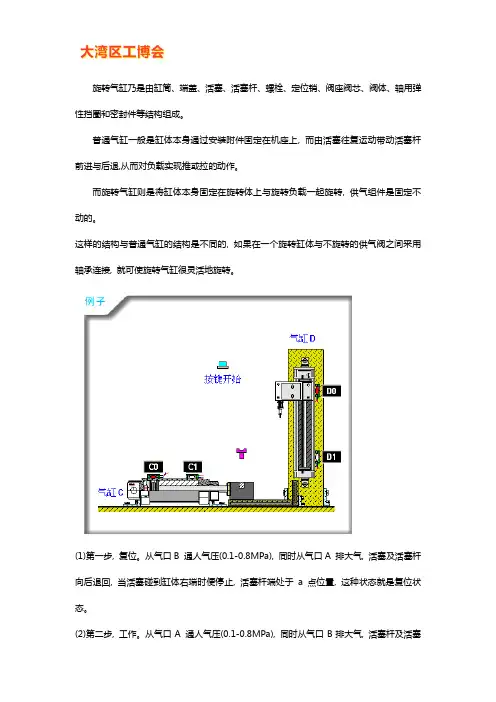

旋转气缸选型
旋转气缸乃是由缸筒、端盖、活塞、活塞杆、螺栓、定位销、阀座阀芯、阀体、轴用弹性挡圈和密封件等结构组成。
普通气缸一般是缸体本身通过安装附件固定在机座上, 而由活塞往复运动带动活塞杆前进与后退,从而对负载实现推或拉的动作。
而旋转气缸则是将缸体本身固定在旋转体上与旋转负载一起旋转, 供气组件是固定不动的。
这样的结构与普通气缸的结构是不同的, 如果在一个旋转缸体与不旋转的供气阀之间采用轴承连接, 就可使旋转气缸很灵活地旋转。
(1)第一步, 复位。
从气口B 通人气压(0.1-0.8MPa), 同时从气口A 排大气, 活塞及活塞杆向后退回, 当活塞碰到缸体右端时便停止, 活塞杆端处于a点位置, 这种状态就是复位状态。
(2)第二步, 工作。
从气口A 通人气压(0.1-0.8MPa), 同时从气口B排大气, 活塞杆及活塞向前伸出。
当活塞碰到前盖时便停止运动。
此时活塞杆端处于b点位置, ab之间的距离就是活塞的行程S。
这种状态就是旋转气缸的工作状态。
重复第一步如此循环, 使缸体旋转, 活塞带活塞杆作往复移动。
旋转气缸如何选型：旋转气缸的工作状态是按一定的角度和方向到指定位置，然后线性压力，旋转压缸的原理是气动或液压驱动的使用，一个完整的旋转活塞在工作，等待设计完成压实再行动的位置和旋转角度后。
最常用的旋转角度是90度，45度，180度，360度的选择。
90度转角气缸：当活塞杆轴向运动时，气缸有一定的旋转行程，而旋转行程也产生变化，达到指定的90度角，完成直线夹紧行程。
主要模式包括：SRC，ACK，MKB等亚德客型和SMC旋转压紧气缸。
平面旋转气缸：气缸的旋转行程设计为零，即旋转运动在同一水平面上完成，夹紧运动在直接压力下完成。
JRO，JRK系列产品由天音实现压下压零行程的功能。
180度旋转气缸：这是一个360度的可循环旋转气缸。
普通回转筒需要按原轨道返回，旋转油缸不需要返回原来的轨道，而是360度无限循环。
同时可自由控制90度、180度、270度的停顿，用于工件的牵引、移动、加工和分度等功能。
旋转气缸原理
旋转气缸原理旋转气缸是一种常见的气动执行元件，它通过气压力将气缸内的活塞进行旋转运动，从而实现对工件的夹持、旋转或者其他相关动作。
在工业自动化领域，旋转气缸被广泛应用于各种自动化设备中，其原理和工作方式对于了解气动系统的工作原理具有重要意义。
旋转气缸的原理可以简单地理解为利用气压力驱动活塞进行旋转运动。
一般来说，旋转气缸由气缸体、活塞、气动执行机构、旋转机构等部分组成。
当气源通过气动执行机构输入到气缸内部时，气压力将活塞推动，从而使得旋转机构带动工件进行旋转或者其他相关动作。
旋转气缸的工作原理可以分为两种类型，单向旋转气缸和双向旋转气缸。
单向旋转气缸是指气源输入后，气缸只能进行单向旋转运动，而双向旋转气缸则可以实现正反向旋转。
在实际应用中，选择合适的旋转气缸类型可以根据具体的工作需求进行选择，以实现更加灵活和高效的工作。
除了旋转气缸的类型外，其工作原理还涉及到气压力的控制和传感器的应用。
在气动系统中，气压力的控制是至关重要的，它可以通过气控阀、气压传感器等设备来实现。
通过对气压力的控制，可以精准地控制旋转气缸的旋转速度和力度，从而满足不同工作场合的需求。
同时，传感器的应用也是旋转气缸工作原理中不可或缺的一部分。
传感器可以用来检测旋转气缸的位置、速度、力度等参数，通过传感器所获取的信息，可以实现对旋转气缸的闭环控制，从而提高工作的精度和稳定性。
总的来说，旋转气缸的工作原理涉及到气压力的控制、旋转机构的设计和传感器的应用等多个方面。
了解和掌握旋转气缸的原理对于提高气动系统的工作效率和精度具有重要意义，同时也可以为自动化设备的设计和应用提供重要的理论支持。
希望通过本文的介绍，读者们能够对旋转气缸的工作原理有一个更加清晰的认识，从而为相关领域的工作和研究提供帮助。
无杆气缸亚德客
神威气动 文档标题：无杆气缸亚德客无杆气缸亚德客的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、神威气动 聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
亚德客滑台气缸参数
亚德客滑台气缸参数【原创版】目录1.亚德客滑台气缸概述2.亚德客滑台气缸参数3.亚德客滑台气缸的安装与使用注意事项4.亚德客滑台气缸的优点5.结论正文一、亚德客滑台气缸概述亚德客滑台气缸是一种采用压缩空气作为动力，将空气压力能转换为机械能的装置。
它主要用于驱动滑台等设备，实现自动化生产线上的各种动作。
亚德客气缸以其精湛的制造工艺、优质的性能和稳定的可靠性，在市场上享有很高的声誉。
二、亚德客滑台气缸参数亚德客滑台气缸的参数主要包括以下几个方面：1.型号：例如 HLS12X10S、HLS12X10SB、HLS12X10SBS、HLS12X10SB 等。
2.规格：包括缸径、行程、安装方式等，例如缸径为 12mm，行程为 10mm 等。
3.工作压力：气缸的工作压力通常在 0.4-1.0MPa 之间，不同型号和规格的气缸工作压力可能会有所不同。
4.缓冲器：部分型号的亚德客滑台气缸配有油压缓冲器，用于减少气缸在行程末端的冲击力，保护气缸和负载设备。
三、亚德客滑台气缸的安装与使用注意事项1.在安装亚德客滑台气缸时，应确保气缸与负载设备之间的连接牢固可靠，避免因连接不良导致的意外损坏。
2.气缸的工作压力应根据实际负载情况进行调整，过高或过低的工作压力都可能导致气缸性能下降或损坏。
3.在使用过程中，应定期检查气缸的运行状况，发现异常应及时停机检查，避免因故障导致的事故发生。
四、亚德客滑台气缸的优点1.结构简单，维护方便：亚德客滑台气缸的结构相对简单，故障率低，维护起来十分方便。
2.动作平稳，噪音低：亚德客滑台气缸采用压缩空气作为动力，其动作平稳，噪音相对较低。
3.性价比高：亚德客滑台气缸具有较高的性能价格比，为消费者提供了实惠的选择。
五、结论总的来说，亚德客滑台气缸具有结构简单、性能稳定、动作平稳、噪音低、性价比高等优点，是自动化生产线上理想的驱动设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
神威气动 文档标题：亚德客旋转气缸
一、亚德客旋转气缸的介绍：
引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）
运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：
2：端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞
活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
神威气动 4：活塞杆
活塞杆是气缸中最重要的受力零件。
通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀，并提高密封圈的耐磨性。
5：密封圈
回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。
缸筒与端盖的连接方法主要有以下几种：
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6：气缸工作时要靠压缩空气中的油雾对活塞进行润滑。
也有小部分免润滑气缸。
四、气缸工作原理：
1：根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
2：下面是气缸理论出力的计算公式：
F：气缸理论输出力（kgf)
F′：效率为85%时的输出力（kgf）－－（F′=F×85%）
D：气缸缸径（mm)
P：工作压力（kgf/C㎡）
例：直径340mm的气缸，工作压力为3kgf/cm2时，其理论输出力为多少?芽输出力是多少?
将P、D连接，找出F、F′上的点，得：
F=2800kgf；F′=2300kgf
在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
神威气动 例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，（气缸效率为85%）问：该选择多大的气缸缸径?
由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf)
由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
五：气缸图片展示：
抱紧气缸如下图：
带阀气缸：
神威气动
带锁气缸
迷你气缸
笔型气缸
神威气动
薄型气缸
手指气缸。
