一、打开图形
二、PL命令选择计算区域（C键闭合）
三、生成高程点：菜单栏→工程应用→高程点生成数据文件→有编码高程点→保存文件→命令栏：选取高程点范围→选取建模区域边界（此时文件夹会多一个DAT文件）
四、建立三角网
菜单栏等高线→建立DTM→选择之前生成的DAT文件→定位
生成三角网之后修整区域外的三角网
五、使用三角网法计算土方
菜单栏：工程应用→DTM法土方计算→根据图上高程点→选择区域边界线→输入平场标高→自动生成土石方计算表（注意查看命令栏）。
南方cass三角网计算土方量流程总结
南方cass三角网计算土方量流程总结南方CASS 方格网计算土方量流程总结一、方格网计算由三个要素组成:计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线(PL)画，且最后闭合(CAD 按c 闭合); 三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件(*.dat)，方法有以下2 种: 1、对有坐标数据(X,Y,H)的，直接在记事本上按以下格式(序号，编码，Y，X，H)操作: 1，，Y，X，H 2，，Y，X，H ………. 另存为*.dat 文件。
2、对于CAD 图上有原地面标高的，可以直接在图上导出来建立数据文件(*.dat) 步骤:工程应用——高程点生成数据文件——无编码文件; 注意:原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确～四、生成完成面标高三角网文件要将完成面标高生成三角网文件(*.sjw) 1、首先要生成完成面标高数据文件(*.dat),步骤同上生成原地面标高数据文件; 2、接着生成三角网: 第一步:建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。
步骤:等高线——建立DTM——(由已有数据文件或图面高程点生成); 第二步:建立三角网并生成三角网文件; 步骤:等高线——三角网存取——写入文件(*.sjw) 五、方格网法计算过程步骤:工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat(原地面)——三角网文件*.sjw(完成面)。
特别注意问题:1、计算范围一定要是复合闭合线; 2、对于直接在 CAD 导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法 Cass7.0 软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下:首先是导入“高程点坐标数据文件”，然后选择设计面: 1)、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入 20m 则为才用20m×20m 方格网进行土方计算; 2)、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
南方cass三角网计算土方量流程总结范文
南方cass三角网计算土方量流程总结范文南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（某.dat），方法有以下2种：1、对有坐标数据（某,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，某，H）操作：1，，Y，某，H2，，Y，某，H.另存为某.dat文件。
2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（某.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（某.jw）1、首先要生成完成面标高数据文件（某.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。
步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（某.jw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件某.dat（原地面）——三角网文件某.jw(完成面)。
特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Ca7.0软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m则为才用20m某20m方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
南方Cass三角网法和方格网法计算土方量教程
南方cass三角网法和方格网法计算土方量测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。
为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。
一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。
三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。
此时要注意左下角显示的文字，点击回车键即可。
把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。
方量计算完成。
方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。
窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。
回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。
水深要有负号，当然，正的水深就不需要加号了，直接输入就好。
最后会显示的是输入点号（1），这一步，只要直接回车就可以了。
就这样把工作区域的点全部踩完。
重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。
CASS三角网土方计算原理与方法
专业文档供参考，如有帮助请下载。
CASS 中三角网法土方计算1, CASS 三角网法土方计算有两种方法，一是根据野外测的原始数据及三维坐标，将其展点在 Cass 界面上，形成平面文件，在根 据图上的高程点或者高程数据文件（CASS 特有的数据文件及dat 文件）计算土方。
计算完成后软件自动生成一个成果报告2. 其方法法是通过确定的规则将所有数据每三个点不重复不交叉无 间隔的连成一系列面，三维建模的方法就是建立以此面为表面的三维 实体，然后在cass 中对实体进行放坡、切割、拉伸等三维操作，最后直接在 cass 中量取体积。
如图所示形形成了由三角锥组成的集合，如上图所示，并根据给定设计高程来 确定零平面，然后根据数学公式计算出整体体积。
实例: 3, 根据外页采集的数据进行DEM （数字地面模型是利用一个任意坐使整个计算的土石方的地 153 1(17 179 224 127 I 106 12B 125 152 155 17S 180 103 225 % 203 2+32+9 230f 226 245 2 258 244 245 广：2D5型 185 15| 202专业文档供参考，如有帮助请下载。
标系中大量选择的已知x 、y 、的坐标点对连续地面的一种模拟表示， 或者说，DTM 就是地形表面形态属性信息的数字表达，是带有空间 位置特征和地形属性特征的数字描述。
x 、y 表示该点的平面坐标，z 值可以表示高程、坡度、温度等信息，当 z 表示高程时，就是数字高 程模型，即DEM （ Digital Elevation Model ）。
地形表面形态的属性信息般包括高程、坡度、坡向等。
）建立数模如图所示 ^CASSS.l -两文件旧工聞赵⑥Si 云iD ）世圏St 理（W ）轉⑴±JS 初月（IJ S3瞬）i 栓査入庠⑹Express 工锂应.制O 旦他应用佃）区域面^12100.3^3^方素 率场标髙；0 边界采样勸距： 迪堆设国 OitHii!坡 越商上放坡 向下放较坂度:1 : 0 .91 0/\\ 在这里进行设置挖方或者填方的数据（以之前采集的大凌河沙场为例, 原地面高程为56.513 ）。
CASS三角网土方计算原理与方法
CASS三角网土方计算原理与方法CASS（Chinese Academy of Surveying and Mapping Automated Surveying System）是中国科学院测绘地理信息研究所开发的一种大型地理信息系统。
在土方工程中，CASS三角网土方计算方法被广泛应用于土地平整、道路建设、河道整治等方面。
本文将详细介绍CASS三角网土方计算的原理与方法。
一、CASS三角网的建立1.数据准备首先，需要准备具备高程信息的测量数据。
这些数据可以通过全站仪、GPS等测量设备采集得到。
同时，还需要额外的控制点信息，用于建立坐标系和确定三角网的密度。
2.数据处理将测量数据导入CASS系统，并进行数据处理工作。
首先，需要对测量数据进行质量检查，并消除数据中的噪声和误差。
然后，进行数据配准，将不同测量点之间的坐标系统一化。
最后，根据控制点信息，生成三角网模型。
二、CASS三角网土方计算原理三、CASS三角网土方计算方法1.地表划分首先，将待计算土方量的区域进行地表划分，将其划分为多个小三角形。
这一步可以通过插值算法等方法实现。
2.计算三角形面积对每个小三角形，根据其三个顶点的坐标，使用海伦公式或其他求解三角形面积的方法，计算出其面积。
3.计算高程差确定三角网中每个小三角形的高程信息。
可以通过前期的测量数据得出，也可以通过插值算法进行估算。
4.计算土方量对每个小三角形，根据其面积和高程差，使用公式“土方量=面积×高程差”进行计算。
最后，将所有小三角形的土方量相加，得到整个区域的土方量。
5.结果生成根据计算结果，生成相应的土方计算报告，并将计算结果与地理信息进行关联，生成土方量图。
四、注意事项与优化方法1.数据的准确性对土方计算结果的影响较大，因此在进行CASS三角网土方计算前，需要对测量数据进行质量检查和处理。
2.地表划分方法的选择也会影响计算结果的精度和准确性，因此需要根据具体情况选择合适的划分方法。
三角网法计算土石方全部过程

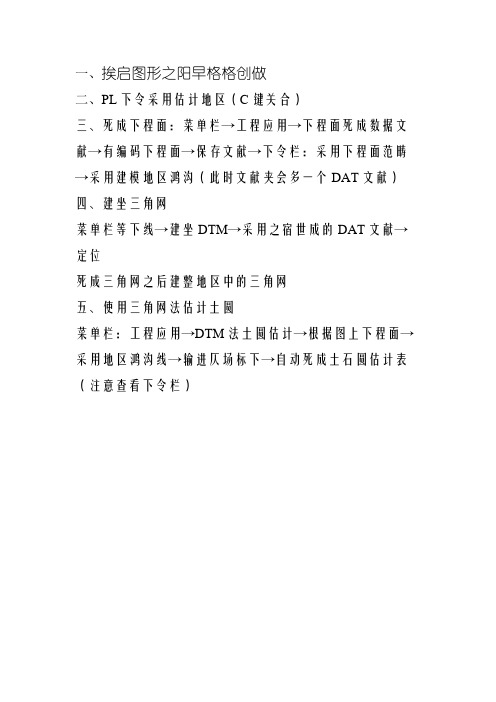

一、挨启图形之阳早格格创做
