管井井点降水施工工法
11-5管井井点降水
11-5管井井点降水管井井点系沿基坑每隔一定距离设置一个管井，每个管井单独用一台水泵不断抽水降低地下水位。
本法具有设备较为简单，排水量大，可代替多组轻型井点作用，水泵设在地面易于维护等特点。
本工艺标准适用于渗透系数较大（20〜200m /d）,降水深在5m以内，地下水丰富的土层、砂层，或明沟排水法易造成土粒大量流失，引起边坡坍方及用轻型井点难以满足降水要求的情况下，可采用本工艺标淮。
1主要机具设备管井井点滤水井管、吸水管和抽水机械等组成（图 1.9 ）。
1.1滤水井管：下部滤水井管过滤部分用钢筋焊接骨架，外包孔眼为1〜2mm滤网，长2〜3m，上部井管部分用直径200mm以上的钢管或塑料管。
1.2吸水管：用直径50〜100mm的钢管或胶皮管，插人滤水井管内，其底端应沉到管井吸水时的最低水位以下，并装逆止阀，上端装设带法兰盘的短钢管一节。
1.3水泵：采用BA型或B型、流量10〜25吊/h离心式水泵或自吸泵。
每个井管装置一台，当水泵排水量大于单孔滤水井涌水量数倍时，可另加设集水总管，将相邻的相应数量的吸水管连成一体，共用一台水泵。
2作业条件2.1地质勘探资料具备，根据地下水位深度、土的渗透系数和土质分布已确定降水方案。
2.2基础施工图纸齐全，以便根据基层标高确定降水深度。
2.3已编制施工组织设计，确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等，并已测量放线定位。
2.4现场三通一平工作已完，并设置了排水沟。
2.5井点管及设备已购置，材料已备齐，并已加工和配套完成。
！3施工操作工艺3.1采取沿基坑外围四周呈环形布置，或沿基坑（或沟槽）两侧或单侧呈直线形布置。
井中心距基坑（槽）边缘的距离，当用冲击钻时为0.5〜1.5m;当用钻孔法成孔时不小于3m管井埋设的深度，一般为8〜15m，间距10〜15m，降水深3〜5m3.2管井埋设可采用泥浆护壁冲击钻成孔或泥浆护壁钻孔方法成孔。
钻孔孔径比管外径大200mm钻孔底部应比滤水井管深200mm以上。
管井井点降水施工工艺标准模板

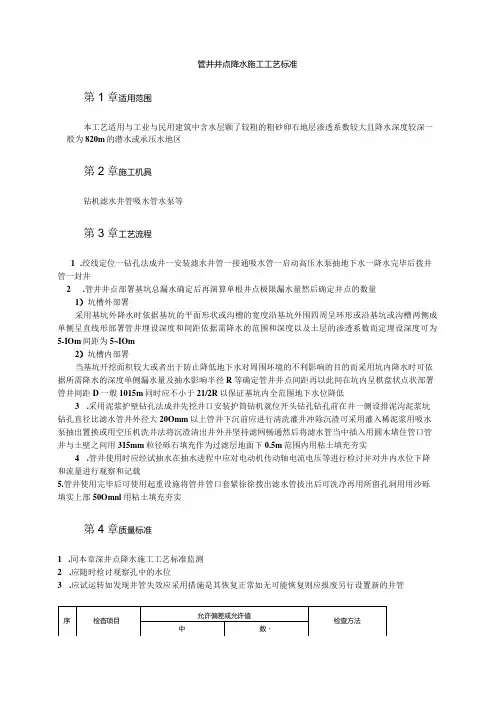

管井井点降水施工工艺标准第1章适用范围本工艺适用与工业与民用建筑中含水层颗了较粗的粗砂卵石地层渗透系数较大且降水深度较深一般为820m的潜水或承压水地区第2章施工机具钻机滤水井管吸水管水泵等第3章工艺流程1.绞线定位一钻孔法成井一安装滤水井管一接通吸水管一启动高压水泵抽地下水一降水完毕后拨井管一封井2.管井井点部署基坑总漏水确定后再演算单根井点极限漏水量然后确定井点的数量1）坑槽外部署采用基坑外降水时依据基坑的平面形状或沟槽的宽度沿基坑外围四周呈环形或沿基坑或沟槽两侧成单侧呈直线形部署管井埋设深度和间距依据需降水的范围和深度以及土层的渗透系数而定埋设深度可为5-IOm间距为5~IOm2）坑槽内部署当基坑开挖面积较大或者出于防止降低地下水对周围环境的不利影响的目的而采用坑内降水时可依据所需降水的深度单侧漏水量及抽水影响半径R等确定管井井点间距再以此间在坑内呈棋盘状点状部署管井间距D一般1015m同时应不小于21/2R以保证基坑内全范围地下水位降低3.采用泥浆护壁钻孔法成井先挖井口安装护筒钻机就位开头钻孔钻孔前在井一侧设排泥沟泥浆坑钻孔直径比滤水管井外径大20Omm以上管井下沉前应进行清洗灌井冲除沉渣可采用灌入稀泥浆用吸水泵抽出置换或用空压机洗井法将沉渣清出井外并坚持滤网畅通然后将滤水管当中插入用圆木堵住管口管井与土壁之间用315mm粒径砾石填充作为过滤层地面下0.5m范围内用粘土填充夯实4.管井使用时应经试抽水在抽水进程中应对电动机传动轴电流电压等进行检讨并对井内水位下降和流量进行观察和记载5.管井使用完毕后可使用起重设施将管井管口套紧徐徐拨出滤水管拔出后可洗净再用所留孔洞用用沙砾填实上部50Omnl用粘土填充夯实第4章质量标准1.同本章深井点降水施工工艺标准监测2.应随时检讨观察孔中的水位3.应试运转如发现井管失效应采用措施是其恢复正常如无可能恢复则应报废另行设置新的井管第5章成品保护1.在基坑开挖时把井点管插上标志防止开挖至井管点破坏降水2.降水时应有专人值班定期或不定期巡察防止停电或其余外界因素破坏降水第6章安全与环境1.降水时对于周围在抽水影响半径范围内需要保护的建筑物及地下管线等树立好标高观察系统并准备好防止沉降的措施2.井点的拔除应在基础及已施工部分的自重大于浮力的情况下进行且底板凝土必须要有肯定的强度防止因水浮力引起地下结构浮动或破坏底板3.抽水进程中注意施工用电抽水泵必须实行三相五线制和一机一闸保护特殊在雨季注意用电巡察4.由于井点降水对引起周围地层的不均匀沉降对周围环境发生不利影响在降水前认真做好对周围环境的调研工作并合理使用井点降水第7章注意事项1.在井点管四周灌砂滤料后应立刻洗井一般在抽简清理孔内泥浆后用活塞洗井或用泥浆冲清与拉活塞相结合洗井借以破坏深井孔壁泥皮并把附近土层内遗留下来的泥浆吸出然后立刻单井试抽使附近土层内未吸净的泥浆地下水不断向井内流动而清洗出来2.需要疏干的含水层均应设置滤管滤网和砂滤料规格应依据含水土层土质颗粒分析选定3.按照实际水文地质资料计算降水范围总涌水量管井单位降水能力抽水时所需过滤部分总长度井点根数间距及单井出水量复核井点过滤部分长度井点出水量及特定点降深要求第8章质量记载1.所选机械设施性能合格证2.井点平面部署图3.井点设计计算书4.井点降水记载表5.井点降水监测记载施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。
井点降水施工方法
井点降水施工方法
（1）降水井布置
基坑降水以管井井点降水为主，排水沟明排为辅。
坑内降水主要以降压井和疏干井为主，每口降水井降水范围200平方米，井点埋设深度L=h+5m（h为基坑深度）。
基坑开挖前20天必须采用真空深井进行井点降水，坑内降水深度宜控制在坑底以下1m，坑外设置水位观测孔，施工时严格控制坑外水位变化幅度。
开挖至坑底施工底板时，在底板设置泄水孔，待顶板覆土及内部铺装层施工完成后方可封孔。
开挖过程中，应做好基坑内的排水工作，如在雨季施工，须配备足够的抽水设备, 并做好基坑外的排水、截水工作。
基坑内排水沟在施工垫层前应分段用粘土回填，以免水在沟内流动破坏地基土体。
基坑内外均需设置适量的水位观测孔，以便监测基坑内地下水位及降水对坑外水位的影响，控制周围地面的沉降。
降水过程中应加强对地下管线的监测，为减少基坑降水对周边建构筑物、地下管线的影响，在建构筑物与基坑之间宜设置回灌井，视地下水位监测情况进行地下水回灌。
图7.6-1 降水井构造图
图1-2 降水井封堵示意图
（2）施工工艺
采用泥浆循环钻进、机械吊装下管成井施工流程
井点测量定位→挖井口、安护筒→钻机安装、就位→钻孔成孔→底砾垫层→吊放井管→井管与孔壁间的砾石过滤层→洗井→井管内
下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕封井。
根据井点平面布置，使用全站仪测放井位，井位测放误差小于30cm。
当布设的井点受地面障碍物影响或施工条件影响时，现场可作适当调整（详见专项施工方案）。
基坑管井井点降水施工工法
建筑基坑管井井点降水施工工法1前言在地下水位以下的含水丰富的土层中开挖大面积基坑时,采用一般的明沟排水方法，常会遇到大量地下涌水,难以排干。
当遇到粉、细砂层时,还会出现严重的翻浆、冒泥、流砂现象,不仅使基坑无法挖深,而且还会造成大量水土流失,使边坡失稳或附近地面出现塌陷，严重时还会影响附近建筑物的安全，当遇到有此种情况出现，一般应采用人工降低地下水位的方法施工.管井井点排水作为人工井点降水方法中的一种，因其具有设备简单，施工方便,降水量大等特点已成为地下水位丰富的建筑基坑降水的常用方法。
掌握该方法在项目上的应用，不仅可使公司相关技术人员掌握建筑基坑降水排水上的一门常用的施工方法，而且也可丰富钻前工程上的降排水的施工途径.2特点管井井点又称大口径井点。
它具有排水量大,抽水效果好,施工井点少,各井点相互独立，设备简单；而且，井点降水可大大改善施工操作条件，提高工效，加快施工进度,工程费用较低等特点,是人工降低地下水位中被经常采用的降水方式.3适用范围管井井点降水的施工方法适宜于在含水层的渗透系数在1。
0～200m/d范围内的，地下水比较丰富的地区。
因其单眼井排水量大、可由浅到深进行动态降水，该方法可适用各种水文地质条件，可降低的水位深度达3～5m.4工艺原理和设计概述管井井点作为井点排水方法的一种，是在基坑开挖前，沿开挖基坑的四周、或一侧、两侧埋设一定数量深于坑底的井点滤水管或管井，以总管连接或直接与抽水设备连接从中抽水，使地下水位降落到基坑底0。
5～1。
0m以下。
4。
1工艺原理管井井点降水的工艺原理是用水泵将土中水分排除后，利用土体中动水压力的减小或消除，大大提高了边坡的稳定性,边坡可放坡,可减少土方开挖量；另外，由于渗流向下，动水压力向下，井点降水法的实施可增加土颗粒间的压力使坑底土层更加密实；因此，采用管井井点降水法降低地下水位，可使施工人员在无水干燥的条件下开挖土方和进行基础施工。
不但可避免大量涌水、冒泥、翻浆,而且即使在粉细、粉土地层开挖基坑，也可防止流沙现象的发生。
管井井点降水施工工艺工法

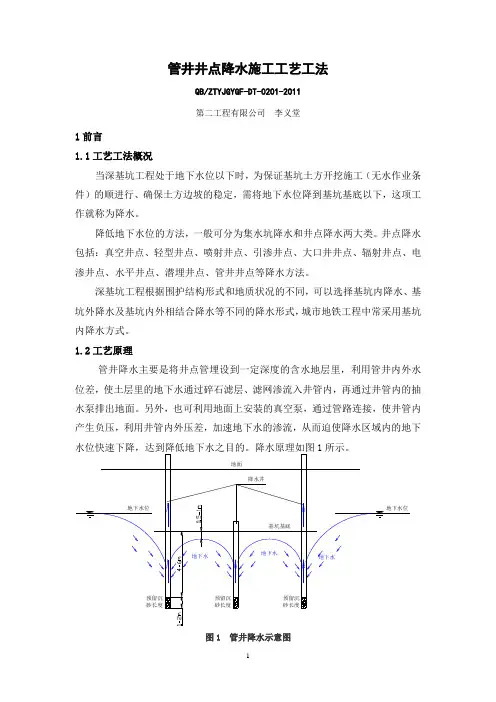

管井井点降水施工工艺工法QB/ZTYJGYGF-DT-0201-2011第二工程有限公司李义堂1前言1.1工艺工法概况当深基坑工程处于地下水位以下时，为保证基坑土方开挖施工（无水作业条件）的顺进行、确保土方边坡的稳定，需将地下水位降到基坑基底以下，这项工作就称为降水。
降低地下水位的方法，一般可分为集水坑降水和井点降水两大类。
井点降水包括：真空井点、轻型井点、喷射井点、引渗井点、大口井井点、辐射井点、电渗井点、水平井点、潜埋井点、管井井点等降水方法。
深基坑工程根据围护结构形式和地质状况的不同，可以选择基坑内降水、基坑外降水及基坑内外相结合降水等不同的降水形式，城市地铁工程中常采用基坑内降水方式。
1.2工艺原理管井降水主要是将井点管埋设到一定深度的含水地层里，利用管井内外水位差，使土层里的地下水通过碎石滤层、滤网渗流入井管内，再通过井管内的抽水泵排出地面。
另外，也可利用地面上安装的真空泵，通过管路连接，使井管内产生负压，利用井管内外压差，加速地下水的渗流，从而迫使降水区域内的地下图1 管井降水示意图2工法特点该工法具有井位易于布置，排水量大，降水深，降水设备和操作工艺简单，降水可靠的特点。
3适用范围适用于各种地层降水施工，特别适用于渗透系数大，土质为砂类土，地下水丰富，降水深，面积大、时间长的降水工程。
4主要引用标准4.1《工程地质手册》第三版中国建筑工业出版社4.2《建筑与市政降水工程技术规范》（JGJ/T111）4.3《建筑施工计算手册》(第二版）4.4《地下铁道、轻轨交通岩土工程勘察规范》（GB50307）4.5《地下工程防水技术规范》（GB50108）4.6《地下铁道工程施工及验收规范》（GB50299）2003年版4.7《地下水非稳定流计算和地下水资源评价》科学出版社4.8《城市地下水动态观测规程》（CJJ/T76）4.9《地下铁道设计规范》（GB50157）4.10《岩土工程勘察规范》（GB50021）4.11《水文地质钻探规程》（DJ/T0148)4.12《供水管井技术规范》（GB50296）4.13《建筑地基基础工程施工质量验收规范》（GB50202）5施工方法基坑开挖之前充分研究地质水文勘查资料，并根据地质勘查资料的详细程度和施工的实际需要进行必要的补充勘测，力求全面详实掌握地质水文情况。
管井井点降水施工方案
管井井点降水施工方案
管井井点降水施工是一种常见的工程施工方式，主要用于解决工程施工中的积水问题。
下面为大家介绍一种管井井点降水施工方案。
1. 施工前的准备工作
首先，需要对施工现场进行勘测，确定施工井点的位置和数量。
根据现场情况，设计合理的管道布置方案。
2. 选购材料和设备
根据设计方案，选购适合的降水设备和材料。
包括水泵、管道、阀门等。
3. 施工井点的挖掘
根据设计方案，选择合适的位置挖掘施工井点。
井点的深度和直径视施工现场的具体情况而定。
4. 安装井点管道
井点挖掘完成后，需要安装管道。
首先确定管道的走向和位置，然后进行管道的铺设和连接。
5. 安装水泵和阀门
将水泵和阀门安装在井点管道上。
水泵要选择合适的型号和规格，确保能够有效降低现场的积水。
6. 进行试运行
安装完成后，进行试运行。
检查水泵和阀门的工作是否正常，
确保施工井点降水系统能够正常运行。
7. 定期维护和清理
施工井点降水系统在使用过程中，需要定期进行维护和清理。
清理井点中的泥沙和杂物，检查管道和阀门的工作情况，确保系统的稳定性和安全性。
在施工过程中，需要注意以下几点：
- 选择适合的井点位置，确保井点能够有效地收集积水。
- 安装合适规格和型号的水泵，保证其能够满足施工现场的降水需求。
- 管道的选材和连接要牢固可靠，保证系统的正常运行。
- 定期检查和维护施工井点降水系统，确保其长期有效。
通过上述方案的实施，可以有效解决施工现场的积水问题，提高工程施工的顺利进行。
管井降水主要施工方法及技术要求
管井降水主要施工方法及技术要求摘要：管井降水是在城市建设中常见的一项工程技术，其作用是通过排水管将地下水排出井外，以确保施工现场的干燥与安全。
本文将介绍管井降水主要的施工方法和技术要求。
一、施工方法1. 井外降水法井外降水法是管井降水的常用方法之一。
在施工前，首先需要明确井口的位置和井筒的深度。
然后，在井口周围挖掘足够深度和宽度的坑，以容纳降水设备。
然后，将降水设备安装在坑底，并通过管道与井的底部连接。
最后，通过启动降水设备，将地下水引入管道并排放到井外。
2. 封闭井内降水法封闭井内降水法适用于井筒环境条件较差或项目要求保持井内环境相对干燥的情况。
在施工前，需要先封闭井口，以防止地下水进入井内。
然后，在井内挖掘降水井，将降水设备安装在降水井内。
通过管道将地下水引入降水设备，并将水分从井内排放到井外。
3. 吸水井降水法吸水井降水法适用于地下水位较高或地下水压较大的情况。
在施工前，需要明确井筒的深度和井口的位置，然后在地下水位以上挖掘一个足够深且满足降水需求的吸水井。
通过吸水井从井底抽取地下水，然后将水分通过管道排放到井外。
二、技术要求1. 降水设备选择及安装选择合适的降水设备对于施工的顺利进行至关重要。
在选择降水设备时，应考虑地下水位、地下水渗透性、井筒尺寸等因素，确保降水设备能够满足降水需求。
在安装降水设备时，需要确保设备固定牢固、防水性能良好，并与井底或降水井充分连接。
2. 地下水处理及排放地下水处理是保障施工环境的关键步骤。
在地下水排放之前，需要对地下水进行处理，以去除悬浮物、沉淀物和污染物。
处理地下水的方法包括沉淀池、过滤装置等。
在排放地下水时，应符合环境保护的相关要求，确保不会对周围水体环境造成污染。
3. 安全措施的落实在进行管井降水施工时，必须严格遵守相关的安全操作规程。
施工人员须穿戴好符合要求的防护装备，熟悉降水设备的操作方法，并随时注意施工现场的安全状况。
同时，应设置警戒线和标志牌，提醒周围人员注意安全，并进行必要的警示和提示。
管井井点降水方案
管井井点降水方案引言管井井点降水方案是在建筑施工中常用的一种地下水控制措施，用于降低地下水位。
本文将介绍管井井点降水方案的具体实施步骤和注意事项。
1. 问题描述在某建筑工地的施工现场，地下水位较高，给施工带来了一定的困扰。
为了保证施工的安全和顺利进行，需要进行降水处理。
降水方案包括确定井点位置、设置降水管井和排水管道，以及具体的降水方案等。
2. 管井井点选择和设置2.1 井点选择井点的选择应该考虑以下几个因素： - 地下水位高程 - 工地周边地形和地质条件 - 施工区域的尺寸和形状 - 降水后的水量和排水能力要求2.2 井点设置确定好井点位置后，需要进行井点的设置： - 使用钻孔等设备进行井点开挖 - 井点的直径和深度应根据降水需求进行确定 - 井点底部设置过滤层和集水管，以确保有效的排水效果3. 管道和排水系统设计3.1 管道设计根据降水需求和工地的具体情况，设计合适的管道网络： - 确定主管道和分支管道的位置和尺寸 - 确保管道的坡度合理，以保证水能流畅排出3.2 排水系统设计排水系统设计包括： - 设计合适的泵站以提升排水水位 - 设计排水管道的连通和分流情况 - 考虑雨水回收系统的安装和利用4. 降水方案4.1 降水计算根据地下水位高程、地质条件和施工区域尺寸，进行降水量的计算。
可以通过地下水位观测和降水试验来确定准确的降水量。
4.2 降水方案根据降水计算结果和工地的具体情况，制定降水方案： - 确定降水的时间和频率，以及每次降水的水位控制要求 - 确定降水的持续时间和速率，以及降水过程中的水位监测频率 - 降水过程中的安全和应急预案5. 实施和监测5.1 施工操作根据降水方案进行具体的施工操作： - 进行井点开挖和设置 - 安装管井和排水管道 - 设置排水泵站和降水设备 - 进行降水操作和监测5.2 监测与调整施工过程中需要进行实时的监测和调整： - 监测地下水位和排水效果 - 根据监测结果及时进行调整和改进 - 保证施工过程的安全和顺利进行结论通过管井井点降水方案的实施，可以降低地下水位，为建筑施工提供良好的施工条件。
