s7300程序上传的问题

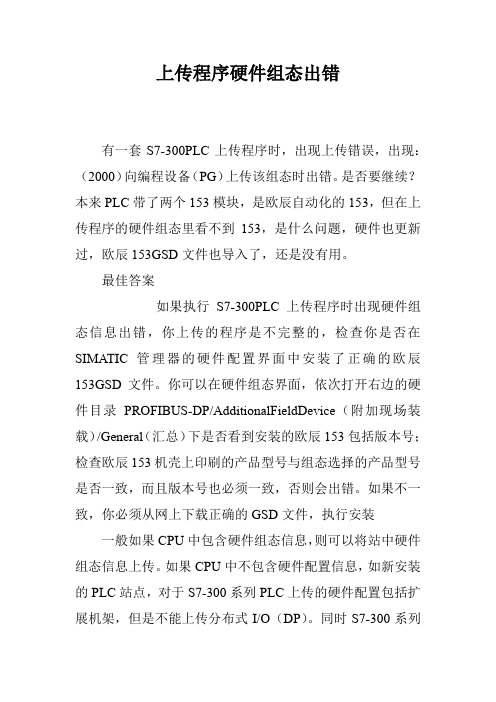

上传程序硬件组态出错
上传程序硬件组态出错有一套S7-300PLC上传程序时，出现上传错误，出现：（2000）向编程设备（PG）上传该组态时出错。
是否要继续？本来PLC带了两个153模块，是欧辰自动化的153，但在上传程序的硬件组态里看不到153，是什么问题，硬件也更新过，欧辰153GSD文件也导入了，还是没有用。
最佳答案如果执行S7-300PLC上传程序时出现硬件组态信息出错，你上传的程序是不完整的，检查你是否在SIMATIC管理器的硬件配置界面中安装了正确的欧辰153GSD文件。
你可以在硬件组态界面，依次打开右边的硬件目录PROFIBUS-DP/AdditionalFieldDevice（附加现场装载）/General（汇总）下是否看到安装的欧辰153包括版本号；检查欧辰153机壳上印刷的产品型号与组态选择的产品型号是否一致，而且版本号也必须一致，否则会出错。
如果不一致，你必须从网上下载正确的GSD文件，执行安装一般如果CPU中包含硬件组态信息，则可以将站中硬件组态信息上传。
如果CPU中不包含硬件配置信息，如新安装的PLC站点，对于S7-300系列PLC上传的硬件配置包括扩展机架，但是不能上传分布式I/O（DP）。
同时S7-300系列PLC上传的硬件信息不完整，必须重新定义，如分配模块的订货号和参数等。
实际操作中，执行上传程序仅仅作为临时应急用，是没有意义的。
因为上传的程序不仅硬件信息不完整，而且不包含符合表和注释的完整的用户程序。
正确的操作：在调试完后，把CPU的模式置STOP，然后在SIMATIC管理器中，打开你的源程序，执View（浏览）/Online（在线），把在线（CPU中所有块）复制到OFFLINE（源程序块）中，这样保证下载到CPU中的程序与最终保存的程序版本一致。
S7300 不能通过网线上载程序
S7300 不能通过网线上载程序
我们有台设备上的CP343-1（PLC300），打印机，一台PC通过交换机组态后三者之间进行通讯。
我现在用笔记本、网线连接交换机，点击将站点上传到PG选项后，能找到CP343-1这个节点（PG/PC接口里面已经设置成TCP/IP),但是然后点击缺点后不能上载程序，弹出错误信息：只能通过CPU下载组态。
但是我在笔记本上打开源程序后可以进行在线监控。
请提供下解决方法！！
问题补充：
PG/PC接口已经设置过了，槽位数也选了，通过网线已经能连上CP343-1了，也能在线监控，也能下载块了，只是不能上传到PC，出现错误为：“只能通过CPU下载组态”。
最佳答案
上传：
首先要设置PLC与PG的通讯方式.
.在SETPG/PC里面设置好。
.在STEP7中，建立一个新的项目（为空）
.点击PLCUPloadstationtoPG
.在出现对话框中，选择机架号为0设定插槽号2（一
定要设定）
.选择通讯的地址,一般也为2。
“将站点上传到PG”是将整个站硬件组态和软件程序全部上载。
西门子S7-300PLC最常见50问题及处理方法
1:使用CPU 315F和ET 200S时应如何避免出现“通讯故障”消息？使用CPU S7 315F，ET 200S以及故障安全DI/DO模块，那么您将调用OB35 的故障安全程序。
而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障”消息。
OB 35 默认设置为100毫秒。
您已经将F I/O模块的F监控时间设定为100毫秒，因此至少每100毫秒要寻址一次I/O模块。
但是由于每100毫秒才调用一次OB 35，因此会发生通讯故障。
要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于OB35的扫描间隔时间。
S7分布式安全系统，一直到V5.2 SP1 和6ES7138-4FA00-0AB0，6 ES7138-4FB00-0AB0，6ES7138-4CF00-0AB0 都会出现这个问题。
在新的模块中，F 监控时间设定为150毫秒. 2:当DP从站不可用时，PROFIBUS上S7-300 CPU的监控时间是多少？使用CPU的PROFIBUS接口上的DP从站操作PROFIBUS网络时，希望在启动期间检查期望的组态与实际的组态是否匹配。
在CPU属性对话框中的Startup选项卡上给出了两个不同的时间。
3:如何判断电源或缓冲区出错，如：电池故障？如果电源(仅S7－400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问OB81。
错误纠正后，重新访问OB81。
电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则S7-400仅访问OB81。
如果没有组态OB81，则CPU不会进入操作状态STOP。
如果OB81不可用，则当电源出错时，CPU仍保持运行。
4：为S7CPU上的I/O模块(集中式或者分布式的)分配地址时应当注意哪些问题？请注意，创建的数据区域(如一个双字)不能组态在过程映象的边界上，因为在该数据块中，只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。
S7300 不能通过网线上载程序
S7300 不能通过网线上载程序
我们有台设备上的CP343-1（PLC300），打印机，一台PC通过交换机组态后三者之间进行通讯。
我现在用笔记本、网线连接交换机，点击将站点上传到PG选项后，能找到CP343-1这个节点（PG/PC接口里面已经设置成TCP/IP),但是然后点击缺点后不能上载程序，弹出错误信息：只能通过CPU下载组态。
但是我在笔记本上打开源程序后可以进行在线监控。
请提供下解决方法！！
问题补充：
PG/PC接口已经设置过了，槽位数也选了，通过网线已经能连上CP343-1了，也能在线监控，也能下载块了，只是不能上传到PC，出现错误为：“只能通过CPU下载组态”。
最佳答案
上传：
首先要设置PLC与PG的通讯方式.
.在SETPG/PC里面设置好。
.在STEP7中，建立一个新的项目（为空）
.点击PLCUPloadstationtoPG
.在出现对话框中，选择机架号为0设定插槽号2（一
定要设定）
.选择通讯的地址,一般也为2。
“将站点上传到PG”是将整个站硬件组态和软件程序全部上载。

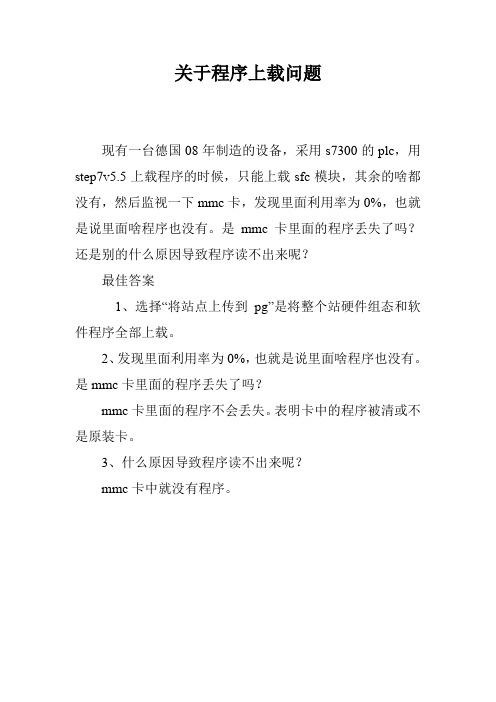

关于程序上载问题
关于程序上载问题
现有一台德国08年制造的设备，采用s7300的plc，用step7v5.5上载程序的时候，只能上载sfc模块，其余的啥都没有，然后监视一下mmc卡，发现里面利用率为0%，也就是说里面啥程序也没有。
是mmc卡里面的程序丢失了吗？还是别的什么原因导致程序读不出来呢？
最佳答案
1、选择“将站点上传到pg”是将整个站硬件组态和软件程序全部上载。
2、发现里面利用率为0%，也就是说里面啥程序也没有。
是mmc卡里面的程序丢失了吗？
mmc卡里面的程序不会丢失。
表明卡中的程序被清或不是原装卡。
3、什么原因导致程序读不出来呢？
mmc卡中就没有程序。

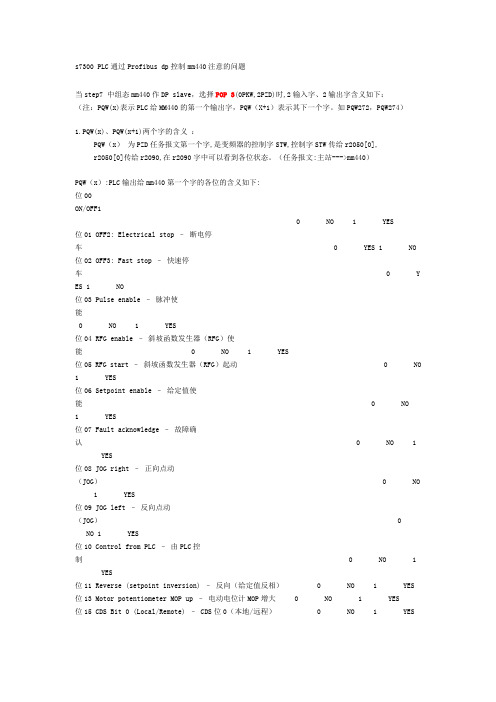

s7300 PLC通过Profibus dp控制mm440注意的问题
s7300 PLC通过Profibus dp控制mm440注意的问题当step7 中组态mm440作DP slave，选择POP 3(0PKW,2PZD)时,2输入字、2输出字含义如下：（注：PQW(x)表示PLC给MM440的第一个输出字，PQW（X+1）表示其下一个字。
如PQW272，PQW274）1.PQW(x)、PQW(x+1)两个字的含义：PQW（x）为PZD任务报文第一个字,是变频器的控制字STW,控制字STW传给r2050[0],r2050[0]传给r2090,在r2090字中可以看到各位状态。
（任务报文:主站--->mm440）PQW（x）:PLC输出给mm440第一个字的各位的含义如下:位00ON/OFF1 0 NO 1 YES位01 OFF2: Electrical stop –断电停车 0 YES 1 NO位02 OFF3: Fast stop –快速停车 0 YES 1 NO位03 Pulse enable –脉冲使能 0 NO 1 YES 位04 RFG enable –斜坡函数发生器（RFG）使能 0 NO 1 YES位05 RFG start –斜坡函数发生器（RFG）起动 0 NO 1 YES位06 Setpoint enable –给定值使能 0 NO 1 YES位07 Fault acknowledge –故障确认 0 NO 1 YES位08 JOG right –正向点动（JOG） 0 NO 1 YES位09 JOG left –反向点动（JOG） 0 NO 1 YES位10 Control from PLC –由PLC控制 0 NO 1 YES 位11 Reverse (setpoint inversion) –反向（给定值反相） 0 NO 1 YES位13 Motor potentiometer MOP up –电动电位计MOP增大 0 NO 1 YES位15 CDS Bit 0 (Local/Remote) – CDS位0（本地/远程） 0 NO 1 YESPQW（x+1）:PLC输出给mm440第二个字的含义:PQW（x+1）为PZD任务报文第二个字,频率设定值字HSW,频率主设定值字HSW,-à传给r2050[1],在BOP参数r2051[1]中可看到该值PIW(y)、PIW(y+1)两个字的含义:PIW(y) 为PZD应答报文第一个字,是变频器状态字ZSW,状态字反映在r0052字中,在P2051[0]中定义状态字的信号源(默认为52,此时piw(y)为状态字)，用于应答PZD字的赋值。
s7300常见故障
1:使用CPU315F和E T200S时应如何避免出现“通讯故障”消息?使用CPUS7315F，ET200S以及故障安全DI/DO模块，那么您将调用OB35的故障安全程序。
而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障”消息。
OB35默认设置为100毫秒。
您已经将FI/O模块的F监控时间设定为100毫秒，因此至少每100毫秒要寻址一次I/O模块。
但是由于每100毫秒才调用一次O B35，因此会发生通讯故障。
要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于O B35的扫描间隔时间。
S7分布式安全系统，一直到V5.2SP1和6ES7138-4FA00-0AB0，6ES7138-4FB00-0AB0，6ES7138-4CF00-0AB0都会出现这个问题。
在新的模块中，F监控时间设定为150毫秒. 2:当DP从站不可用时，PROFIB US上S7-300CPU的监控时间是多少?使用CPU的PROFI BUS接口上的DP从站操作PR OFIBU S网络时，希望在启动期间检查期望的组态与实际的组态是否匹配。
在CPU属性对话框中的Start up选项卡上给出了两个不同的时间。
3:如何判断电源或缓冲区出错，如：电池故障?如果电源(仅S7-400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问O B81。
错误纠正后，重新访问OB81。
电池故障情况下，如果电池检测中的BAT T.INDIC开关是激活的，则S7-400仅访问OB81。
如果没有组态OB81，则CPU不会进入操作状态STOP。
如果OB81不可用，则当电源出错时，CPU仍保持运行。
4：为S7CPU上的I/O模块(集中式或者分布式的)分配地址时应当注意哪些问题?请注意，创建的数据区域(如一个双字)不能组态在过程映象的边界上，因为在该数据块中，只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。
S7300常见的问题
S7300常见的问题101：我如何做到对自己的程序块进行加密保护？您能够通过STEP7软件的KNOW_HOW_PROTECT功能实现对您程序代码的加密保护。
如果您双击鼠标打开经过加密的程序块时，您只能看到该程序块的接口数据（即IN, OUT 和IN/OUT 等类型的参数）和注释信息，而程序块中的代码及代码的注释，临时/静态变量是不能被看到的。
同时您也无法对加密保护的程序块做出任何改动。
如何实现程序块保护：1．打开程序编辑窗口LAD/FBD/STL；2．将要进行加密保护的程序块生成转换为源代码文件（通过选择菜单File—>Generate source 生成）；3．在LAD/FBD/STL 窗口中关闭您的程序块，并在SIMATICManager项目管理窗口的source文件夹中打开上一步所生成的source文件；4．在程序块的声明部分，TITLE行下面的一行中输入”KNOW_HOW_PROTECT”；5．存盘并编译该source文件（选择菜单FileàSave，FileàCompile）；6．现在就完成了您程序块的加密保护；102：我如何做到对自己的程序块进行jie密？取消对程序块的加密保护1. 打开程序块的Source源文件；2. 删除文件中的KNOW_HOW_PROTECT；3. 存盘并编译该source文件；现在程序块的加密保护已经取消。
注意: 如果没有STL source 源文件，您是无法对已经加密的程序块进行编辑的103：在冗余电源配置中，电源模块掉电，调用那个OB可以防止CPU停机？通过在程序中添加OB83可以防止CPU停机而添加OB81不能防止CPU停机。
通常我们很容易以为OB81就是处理所有电源故障的OB块，但对于冗余电源配置中，某个电源模块掉电故障，实际上CPU当作模块插拔故障来处理，因此需调用OB83。
104：WinCC作为Modbus主站，进行浮点数读取时数据不正确是什么原因？WinCC作为Modbus主站，进行浮点数读取时，T ag的类型应当选为浮点数32位，注意地址偏移为32的整数倍＋1（即33、65、97），如果采用选用Input Bits/Output Bits方式读写（Function Code 01，02），在PLC当中应当将一个字的高低8位进行对调。
S7-300的n个常见问题解答
1:使用CPU 315F和ET 200S时应如何避免出现“通讯故障”消息？使用CPU S7 315F， ET 200S以及故障安全DI/DO模块，那么您将调用OB35 的故障安全程序。
而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障”消息。
OB 35 默认设置为100毫秒。
您已经将F I/O模块的F监控时间设定为100毫秒，因此至少每100毫秒要寻址一次I/O模块。
但是由于每100毫秒才调用一次OB 35，因此会发生通讯故障。
要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于OB35的扫描间隔时间。
S7分布式安全系统，一直到V5.2 SP1 和 6ES7138-4FA00-0AB0，6 ES7138-4FB00-0AB0，6ES7138-4CF00-0AB0 都会出现这个问题。
在新的模块中，F 监控时间设定为150毫秒.2:当DP从站不可用时，PROFIBUS上S7-300 CPU的监控时间是多少？使用CPU的PROFIBUS接口上的DP从站操作PROFIBUS网络时，希望在启动期间检查期望的组态与实际的组态是否匹配。
在 CPU属性对话框中的Startup选项卡上给出了两个不同的时间。
3:如何判断电源或缓冲区出错，如：电池故障？如果电源(仅S7－400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问OB81。
错误纠正后，重新访问OB81。
电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则 S7-400仅访问OB81。
如果没有组态OB81，则CPU不会进入操作状态STOP。
如果OB81不可用，则当电源出错时，C PU仍保持运行。
4：为S7 CPU上的I/O模块(集中式或者分布式的)分配地址时应当注意哪些问题？请注意，创建的数据区域(如一个双字)不能组态在过程映象的边界上，因为在该数据块中，只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。
s7-300经典问题
---- 新手必读1:使用CPU 315F和ET 200S时应如何避免出现“通讯故障”消息？使用CPU S7 315F， ET 200S以及故障安全DI/DO模块，那么您将调用OB35 的故障安全程序。
而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障”消息。
OB 35 默认设置为100毫秒。
您已经将F I/O模块的F监控时间设定为100毫秒，因此至少每100毫秒要寻址一次I/O模块。
但是由于每100毫秒才调用一次OB 35，因此会发生通讯故障。
要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于OB35的扫描间隔时间。
S7分布式安全系统，一直到V5.2 SP1 和 6ES7138-4FA00-0AB0，6 ES7138-4FB00-0AB0，6ES7138-4CF00-0AB0 都会出现这个问题。
在新的模块中，F 监控时间设定为150毫秒.2:当DP从站不可用时，PROFIBUS上S7-300 CPU的监控时间是多少？使用CPU的PROFIBUS接口上的DP从站操作PROFIBUS网络时，希望在启动期间检查期望的组态与实际的组态是否匹配。
在 CPU属性对话框中的Startup选项卡上给出了两个不同的时间。
3:如何判断电源或缓冲区出错，如：电池故障？如果电源(仅S7－400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问OB81。
错误纠正后，重新访问OB81。
电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则 S7-400仅访问OB81。
如果没有组态OB81，则CPU不会进入操作状态STOP。
如果OB81不可用，则当电源出错时，CPU仍保持运行。
4：为S7CPU上的I/O模块(集中式或者分布式的)分配地址时应当注意哪些问题？请注意，创建的数据区域(如一个双字)不能组态在过程映象的边界上，因为在该数据块中，只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
s7300程序上传的问题
用网线连接的cp343-1lean，想将程序上传到pg，为什么上传到pg不能用呢，显示是灰色，只能用上传站点到pg。
使用上传到站点时，程序无法上传。
我使用的是stup7,v5.5，英文版！
最佳答案
使用cp343-1可以讲程序上传和下载，先ping一下看能不能ping通，然后设置setpc/pg就可以执行上传了。
首先设置step7--选项--设置pg/pc接口里，通过iso协议建立连接，选对以太网卡名称.（isoind.ethernet→...）然后，在step7主界面下，选择菜单plc------------>editethernetnode（编辑以太网节点）,在弹出的窗口中选择browse...(浏览），就可以找到实际连接的plc网卡了，里面可以看到mac和ip地址，选择该网卡后确认返回，然后就可以设置该网卡的ip地址和子网掩码，最后点击按钮assignipconfiguration(分配ip配置），ip地址就成功分配了最后，访问plc的时候，把计算机的ip地址设到同一网段，就可以通信了。
