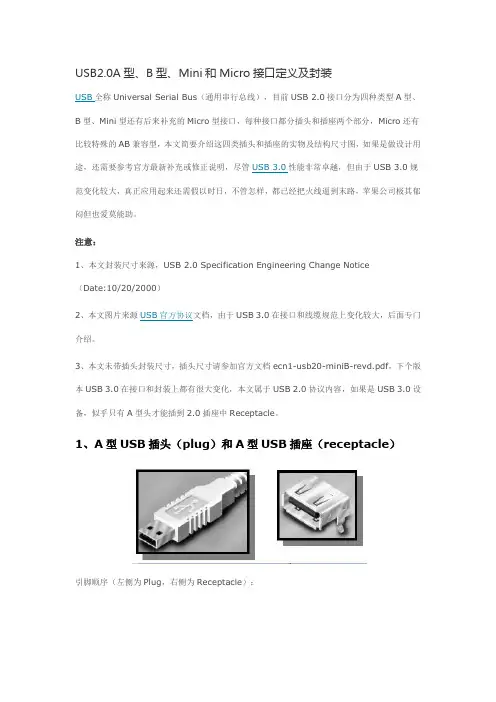

USB2.0A型、B型、Mini和Micro接口定义及封装
USB2.0A型、B型、Mini和Micro接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。
1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。
封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：Micro USB补充定义用于蜂窝电话和便携设备的Micro USB接口，比Mini USB接口更小。
USB接口定义和封装
USB接口定义及封装2011-02-26 16:18:24| 分类：元器件|订阅字号USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。
1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1VBUS Red（红色）2D-White（白色）3D+Green（绿色）4GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。
封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1VBUS Red（红色）2D-White（白色）3D+Green（绿色）4ID Not connected（未连接）5GND Black（黑色）封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。
USBA型、B型、Mini和Micro接口定义及封装
USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。
第一代：USB 1.0/1.1的最大传输速率为12Mbps。
1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。
USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。
USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
USB接口类型包括A型和B型。
USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。
/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。
避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。
USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能引脚序号功能名典型电线颜色1VBUS红2D-白3D+绿4GND黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1VBUS红2D-白3D+绿4GND黑Shell ShieldUSB B型插座DIP直插USB Mini-B型插座和插头USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义引脚功能名典型电线颜色1VBUS红电源+5V2D-白数据-3D+绿数据+A型：与地相连4IDB型：不接地（空）5GND黑地其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。
USBA型、B型、Mini和Micro接口定义及封装
U S B接口封装及定义USB简介USB全称UniversalSerialBus（通用串行总线），目前接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。
第一代：的最大传输速率为12Mbps。
1996年推出。
第二代：的最大传输速率高达480Mbps。
与的接口是相互兼容的。
第三代：最大传输速率5Gbps,向下兼容。
USB接口说明USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
USB接口类型包括A型和B型。
USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。
这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。
避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。
USB实物图USBA型插座和插头引脚定义USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBA型插座DIP直插USBA型插座SMT贴片USBB型插座和插头USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBB型插座DIP直插USBMini-B 型插座和插头 USBMini-B 插座和插头？USB mini-B 型插座引脚分布 USB mini-B 型插头引脚分布Mini-USB型引脚定义引脚 功能名 典型电线颜色1 VBUS 红 电源+5V2 D- 白 数据-3 D+ 绿数据+ 4 IDA 型：与地相连B 型：不接地（空）5GND黑 地其中，MiniUSB 接口的ID 脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
USB接口定义及封装
USB全称Universal Serial Bus（通用串行总线），在USB1.1中，所有设备只能共享1.5MB/s的带宽,USB2.0的最大传输带宽为480Mbps（即60MB/s），而USB3.0的最大传输带宽高达5.0Gbps（500MB/s）。
目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB 兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：
1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice
（Date:10/20/2000）
2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。
1、A型USB插头（plug）和A型USB插座（receptacle）
引脚顺序（左侧为Plug，右侧为Receptacle）：
引脚定义：
编号定义颜色识别
1 VBUS Red（红色）
2 D- White（白色）
3 D+ Green（绿色）
4 GND Black（黑色）封装尺寸（单PIN Receptacle）：
2、B型USB插头（plug）和B型USB插座（receptacle）
引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。
封装尺寸（单PIN Receptacle）：
3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：
引脚定义：
编号定义颜色识别
1 VBUS Red（红色）
2 D- White（白色）
3 D+ Green（绿色）
4 ID Not connected（未连接）
5 GND Black（黑色）
封装尺寸（Receptacle）：
以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。
4、Micro USB插头和插座
Micro USB补充定义用于蜂窝电话和便携设备的Micro USB接口，比Mini USB接口更小。
其中标准A型和标准B型及Mini-B型都是在USB 2.0规范里定义，2006补充的Micro USB 规范定义了，补充了以下定义：
Micro-B plug and receptacle
Micro-AB receptacle
Micro-A plug
由于该协议文档极不清晰，相关插图也是采用贴图形式，所以不再抓图介绍，只放两个实物
照片上来看一下
手机接口
2009年10月26日在瑞士日内瓦举办的国际电联ITU-T第五研究组(SG5)全会上完成了"通用移动终端及其它ICT设备的电源适配器和充电器方案"框架标准讨论并通过，并申请进入报批程序。
这实际意味着全球都将统一手机充电器标准。
据估算，新标准充电器可减少一半能耗，且每年将减少5.1万吨废弃充电器产生的垃圾，以及1360万吨的温室气体排放。
最主要的是，我们可以不用在家里和办公室备2个充电器了。
我国在2007年6月14日正式实施的通用充电器接口标准对充电器整体结构以及充电器一侧接口进行了明确规定，采用最广泛通用的USB A接口，既可以解决充电器通用，又可以使手机能方便地与电脑相连，实现充电或传输数据。
这一标准要求的实质是“在变压器加装了USB接口”，手机充电器改为由一根
Micro USB数据线和一个带有USB母座的充电器。
充电器母座可以不再成为手机的标准配置，只需USB数据线即可，也可以从PC接口直接充电。
针对手机一侧的接口没有相关标准要求。
