专题19 电学实验1．（2019·新课标全国Ⅰ卷）某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。
该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。
然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。
（1）根据图（a）和题给条件，将（b）中的实物连接。
（2）当标准毫安表的示数为16.0 mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是。
（填正确答案标号）A．18 Ma B．21 mA C．25mA D．28 mA（3）产生上述问题的原因可能是。
（填正确答案标号）A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k= 。
【答案】（1）（2）C （3）AC （4）99 79【解析】（1）电表改装时，微安表应与定值电阻R并联接入虚线框内，则实物电路连接如下图所示：（2）由标准毫安表与该装表的读数可知，改装后的电流表，实际量程被扩大的倍数为：倍。
故当原微安表表盘达到满偏时，实际量程为：，故本小题选C；（3）根据，得：，改装后的量程偏大的原因可能是，原微安表内阻测量值偏小，即电表实际内阻g R真实值，大于1200Ω；或者因为定值电阻R的计算有误，计算值偏大，实际接入定值电阻R阻值偏小。
故本小题选AC；（4）由于接入电阻R时，改装后的表实际量程为25 mA，故满足；要想达到预期目的，即将微安表改装为量程为20 mA电流表，应满足，其中，联立解得：1.25 k=或9979k=。
2．（2019·新课标全国Ⅱ卷）某小组利用图（a）所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中V1和V2为理想电压表；R为滑动变阻器，R0为定值电阻（阻值100 Ω）；S为开关，E为电源。
实验中二极管置于控温炉内，控温炉内的温度t由温度计（图中未画出）测出。
图（b）是该小组在恒定电流为50.0μA时得到的某硅二极管U–I关系曲线。
回答下列问题：（1）实验中，为保证流过二极管的电流为50.0μA，应调节滑动变阻器R，使电压表V1的示数为U1= mV；根据图（b）可知，当控温炉内的温度t升高时，硅二极管正向电阻（填“变大”或“变小”），电压表V1示数（填“增大”或“减小”），此时应将R的滑片向（填“A”或“B”）端移动，以使V1示数仍为U1。
（2）由图（b）可以看出U与t成线性关系，硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为Δ||ΔUt= ×10–3V/℃（保留2位有效数字）。
【答案】（1）5.00 变小增大 B （2）2.8【解析】（1）U1=IR0=100 Ω×50×10–6 A=5×10–3 V=5 mV由URI=，I不变，温度升高，U减小，故R减小；由于R变小，总电阻减小，电流增大；R0两端电压增大，即V1表示数变大，只有增大电阻才能使电流减小，故华东变阻器向右调节，即向B短调节。
（2）由图可知，Ut∆∆=2.8×10–3V/℃3．（2019·新课标全国Ⅲ卷）某同学欲将内阻为98.5 Ω、量程为100 μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15 kΩ刻度正好对应电流表表盘的50 μA刻度。
可选用的器材还有：定值电阻R0（阻值14 k Ω），滑动变阻器R1（最大阻值1 500 Ω），滑动变阻器R2（最大阻值500 Ω），电阻箱（0~99 999.9 Ω），干电池（E=1.5 V，r=1.5 Ω），红、黑表笔和导线若干。
（1）欧姆表设计将图（a）中的实物连线组成欧姆表。
欧姆表改装好后，滑动变阻器R接入电路的电阻应为__________Ω：滑动变阻器选__________（填“R1”或“R2”）。
（2）刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图（b）所示。
表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为__________、__________。
（3）校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向__________kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。
若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为__________Ω。
【答案】（1）900 R1（2）45 5 （3）0 35 000.0【解析】（1）连线如图：根据欧姆表的改装原理，当电流计满偏时，则，解得R=900Ω；为了滑动变阻器的安全，则滑动变阻器选择R1；（2）在a处，，解得R xa=45kΩ；在b处，则，解得R xb=5kΩ；（3）校准：红黑表笔短接，调节滑动变阻器，使欧姆表指针指到0 kΩ处；由图可知，电阻箱接入的电阻为：R =35 000.0 Ω。
4．（2019·天津卷）现测定长金属丝的电阻率。
（1）某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是______mm 。
（2）利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻。
这段金属丝的电阻x R 约为100Ω，画出实验电路图，并标明器材代号。
电源E （电动势10V ，内阻约为10Ω） 电流表1A （量程，内阻15R =Ω）电流表2A （量程0~300mA ，内阻约为5Ω） 滑动变阻器R （最大阻值10Ω，额定电流2A ） 开关S 及导线若干（3）某同学设计方案正确，测量得到电流表1A 的读数为1I ，电流表2A 的读数为2I ，则这段金属丝电阻的计算式x R =______。
从设计原理看，其测量值与真实值相比______（填“偏大”、“偏小”或“相等”）。
【答案】（1）0.200（均可） （2） （3）1121I R I I - 相等【解析】（1）根据螺旋测微器的读数法则可知读数为。
因该实验没有电压表，电流表A 1的内阻已知，故用A 1表当电压表使用，为了调节范围大，应用分压式滑动变阻器的接法，则点如图如图由电路图可知流过的电流为21I I -，电阻两端的电压为11I R ，因此电阻1121x I R R I I =- 该实验的电流为真实电流，电压也为真实电压，因此测得值和真实值相等。
5．（2019·江苏卷）某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：（1）螺旋测微器如题11–1图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动 （选填“A ”“B ”或“C ”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏。
（题11–1图）（2）选择电阻丝的 （选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径． （3）题11–2甲图中R x ，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入题11–2乙图实物电路中的正确位置．（题11–2甲图） （题11–2乙图）（4）为测量R ，利用题11–2甲图所示的电路，调节滑动变阻器测得5组电压U 1和电流I 1的值，作出的U 1–I 1关系图象如题11–3图所示．接着，将电压表改接在a 、b 两端，测得5组电压U 2和电流I 2的值，数据见下表：请根据表中的数据，在方格纸上作出U 2–I 2图象．（5）由此，可求得电阻丝的R x = Ω．根据电阻定律可得到电阻丝的电阻率．【答案】（1）C （2）不同 （3） （4） （5）23.5（23.0~24.0都算对）【解析】（1）在测量时，为了不损坏被测物体，最后也改用微调方旋钮即C ，直到听见“喀喀”的响声； （2）为了减小测量误差，应选用电阻丝不同位置进行多次测量； （3）按照原理图，将实物图连线如图：；（4）将表格中各组数据在坐标纸上描出，再连成一条直线，如图：；当电压表按甲图连接时，电压表测的电压为0x R R ，的电压之和，当电压表接在a 、b 间时，电压表测的电压为0R的电压，由图可得：，所以23.5xR=Ω。
6．（2019·浙江选考）为了比较精确地测定阻值未知的定值电阻R x，小明设计了如图所示的电路。
（1）实验时，闭合开关S，滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现电压表示数变化较大，电流表示数基本不变，则测量时应将c点接________（选填“a点”或“b点”），按此连接测量，测量结果___________（选填“小于”、“等于”或“大于”）R x的真实值。
（2）根据实验测得的6组数据，在图2中描点，作出了2条图线。
你认为正确的是_____（选填“①”或“②”），并由图线求出电阻R x=________Ω。
（保留两位有效数字）【答案】（1）a点小于（2）②7.5【解析】（1）电压表示数变化较大，说明电流表分压较大，而电流表示数基本不变，说明电压表分流较小，可以忽略，故采用电流表外接法，即c接a点；电压表测量的电压为准确值，但电流表测量的电流为电阻和电压表电流表之和，即电流测量值偏大，根据URI=可得电阻测量值偏小；（2）因为电压表测量的是被测电阻两端电压，所以当其两端电压为零时，电流也为零，故图线②正确；图像的斜率表示电阻，故；7．（2018·江苏卷）一同学测量某干电池的电动势和内阻。
（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路。
请指出图中在器材操作上存在的两个不妥之处__________；____________。
（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的1I数据见下表：根据表中数据，在答题卡的方格纸上作出1RI关系图象___________。
由图象可计算出该干电池的电动势为_________V；内阻为__________Ω。
（3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势应为_______V；内阻应为_____Ω。
【答案】（1）①开关未断开②电阻箱阻值为零（2）图象如图所示：1.4（1.30~1.44都算对） 1.2（1.0~1.4都算对）（3）1.4（结果与（2）问第一个空格一致） 1.0（结果比（2）问第二个空格小0.2）【解析】（1）连接电路时电源应与电路断开，所以开关要断开；另一错误是电阻箱接入电路的电阻是零，这样容易烧坏电流表和电源。
2017全国高考物理电学实验部分真题附详细解析

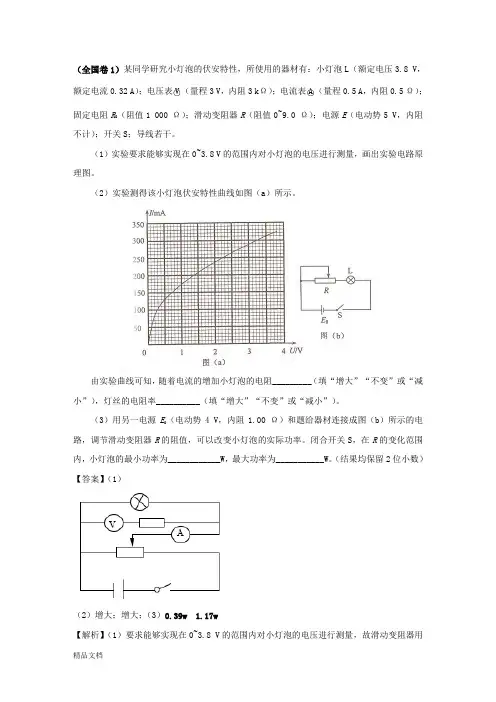

（全国卷1）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8 V，额定电流0.32 A）；电压表○V（量程3 V，内阻3 kΩ）；电流表○A（量程0.5 A，内阻0.5 Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R（阻值0~9.0 Ω）；电源E（电动势5 V，内阻不计）；开关S；导线若干。
（1）实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，画出实验电路原理图。
（2）实验测得该小灯泡伏安特性曲线如图（a）所示。
由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。
（3）用另一电源E0（电动势4 V，内阻1.00 Ω）和题给器材连接成图（b）所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率。
闭合开关S，在R的变化范围内，小灯泡的最小功率为____________W，最大功率为___________W。
（结果均保留2位小数）【答案】（1）（2）增大；增大；（3）0.39w 1.17w【解析】（1）要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，故滑动变阻器用分压式接法，小灯泡为小电阻，电流表用外接法，如图（2）由I-U图象知，切线的斜率在减小，故灯泡的电阻随电流的增大而增大，再由电阻定律知，电阻率增大；（3）当滑动变阻器的阻值为9Ω时，电路电流最小，灯泡实际功率最小，此时E=U+I（r+R）得U=-10I+4，在图中作出该直线如图所以，交点坐标约为U=1.75V，I=225mA，P1=UI=0.39W；整理得：，当直线的斜率最大时，与灯泡的I-U曲线的交点坐标最大，即灯泡消耗的功率最大。
当滑动变阻器电阻值R=0时，灯泡消耗的功率最大，此时交点坐标为U=3.67V，I=0.32A，如图所示，最大的功率为P2=UI=1.17W。
（全国卷2）某同学利用如图(a)所示的电路测量一微安表(量程为100 μA，内阻大约为2500 Ω)的内阻．可使用的器材有：两个滑动变阻器R1、R2(其中一个最大阻值为20 Ω，另一个最大阻值为2000 Ω)；电阻箱R z(最大阻值为99 999.9 Ω)；电源E(电动势约为1.5 V)；单刀开关S1和S2.C、D分别为两个滑动变阻器的滑片．(1)按原理图(a)将图(b)中的实物连线．(2)完成下列填空：①R1的最大阻值为________(填“20”或“2000”)Ω.②为了保护微安表，开始时将R1的滑片C滑到接近图(a)中的滑动变阻器的________(填“左”或“右”)端对应的位置；将R2的滑片D置于中间位置附近．③将电阻箱R z的阻值置于2500.0 Ω，接通S1.将R1的滑片置于适当位置，再反复调节R2的滑片D的位置．最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B与D 所在位置的电势________(填“相等”或“不相等”)．④将电阻箱R z和微安表位置对调，其他条件保持不变，发现将R z的阻值置于2601.0 Ω时，在接通S2前后，微安表的示数也保持不变．待测微安表的内阻为________Ω(结果保留到个位)．(3)写出一条提高测量微安表内阻精度的建议：____________________________________________．[答案] (1)连线如图(2)①20②左③相等④2550(3)调节R1上的分压，尽可能使微安表接近满量程[解析] (2)①滑动变阻器的分压式接法要求选用最大阻值较小的滑动变阻器，因此R1要选择最大阻值为20 Ω的滑动变阻器．②开始时将R1的滑片移动到滑动变阻器的左端对应的位置，可使得微安表上的电压最小，从而保护了微安表．③接通S1前后，微安表的示数保持不变，这说明S1接通前后在BD中无电流流过，可知B与D所在位置的电势相等．④因B 与D 电势相等，R z R 2左＝R A R 2右，对调后R A R 2左＝R z ′R 2右，解得R A ＝R z R z ′＝2550 Ω.（全国卷3）图（a ）为某同学组装完成的简易多用电表的电路图。
2017年高考物理试题分项版汇编系列 专题19 电学实验(含解析)

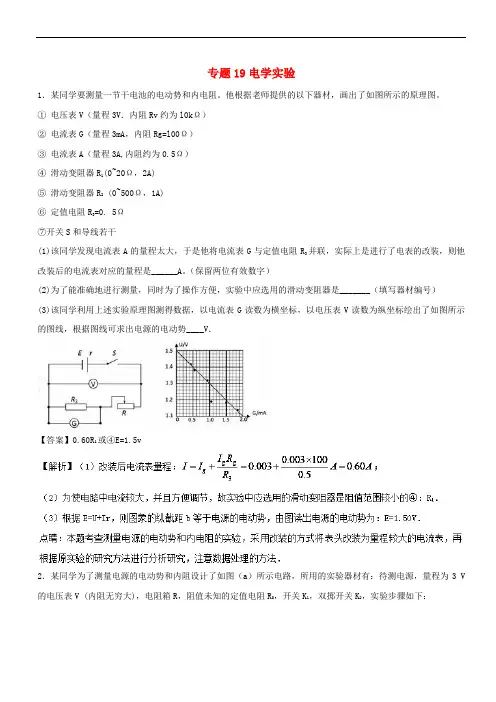

专题19电学实验1．某同学要测量一节干电池的电动势和内电阻。
他根据老师提供的以下器材，画出了如图所示的原理图。
① 电压表V（量程3V．内阻Rv约为l0kΩ）② 电流表G（量程3mA，内阻Rg=l00Ω）③ 电流表A（量程3A,内阻约为0.5Ω）④ 滑动变阻器R1(0~20Ω，2A)⑤ 滑动变阻器R2 (0~500Ω，1A)⑥ 定值电阻R3=0. 5Ω⑦开关S和导线若干(1)该同学发现电流表A的量程太大，于是他将电流表G与定值电阻R3并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是______A。
（保留两位有效数字）(2)为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器是_______（填写器材编号）(3)该同学利用上述实验原理图测得数据，以电流表G读数为横坐标，以电压表V读数为纵坐标绘出了如图所示的图线，根据图线可求出电源的电动势____V．【答案】0.60R1或④E=1.5v2．某同学为了测量电源的电动势和内阻设计了如图（a）所示电路，所用的实验器材有：待测电源，量程为3 V 的电压表V (内阻无穷大)，电阻箱R，阻值未知的定值电阻R0，开关K1，双掷开关K2，实验步骤如下：①调节电阻箱的阻值为20 Ω，K2接a，闭合K1，记下电压表的读数为2.00 V，断开K1；②保持电阻箱的阻值不变，K2切接b，闭合K1，记下图b所示电压表的读数，断开K1；③将K2再切换到a，闭合K1，多次调节电阻箱，读出多组电组箱的阻值R和对应的电压表的示数U，断开K1；.回答下列问题： xk*w⑴图(b)所示电压表的读数为________V，定值电阻R0 =________Ω；⑵用E、r 表示电动势和内阻，则________________________；(c)图所示；则电源电动势E=_______V，内阻r=_______Ω .（计算结果保留两位有效数字）【答案】（1） 2.30；3.0(3或3.00)（2（3）2.9V；1.2±0.1Ω；【解析】(1)由电压表量程为3V，最小分度为0.1V，则其读数为2.30V；K2切接b，闭合K1时，滑动变阻器与R0(2)(3)根据公式可知，图象与纵坐标的交点为0.34解得：r=1.2Ω；【点睛】本题考查闭合电路欧姆定律的实验数据的处理问题，要注意掌握数据处理的方法，知道根据闭合电路欧姆定律列式并灵活变形，根据图象的性质可得出对应的电动势和内电阻．3．某同学要测量一个由均匀新材料制成的圆柱体的电阻率ρ的实验中：(1)用20分度的游标卡尺测量其长度如图所示,可知其长度为_____mm；(2)用多用电表的欧姆挡粗测该圆柱体的电阻R x的阻值在90 Ω左右，现要测量其阻值，实验室提供如下器材：A．电流表A1(量程50 mA、内阻约1 Ω)B．电流表A2(量程200 mA、内阻约为0.2 Ω)C．电流表A3(量程0.6 A、内阻约为0.1 Ω)D．定值电阻R0=30 ΩE．滑动变阻器R(最大阻值约为10 Ω)F．电源E(电动势为4 V)G．开关S、导线若干①．某同学设计了一个测量电阻R x的实验电路，如图乙所示。
三年高考(2017-2019)各地高考物理真题分类汇总：静电场
三年高考（2017-2019）各地高考物理真题分类汇总：静电场本文档中含有大量公式，在网页显示可能会出现位置错误的情况，下载后均能正常显示，欢迎下载！选择题1.(2019•全国Ⅰ卷•T2)如图，空间存在一方向水平向右的匀强电场，两个带电小球P和Q用相同的绝缘细绳悬挂在水平天花板下，两细绳都恰好与天花板垂直，则A. P和Q都带正电荷B. P和Q都带负电荷C. P带正电荷，Q带负电荷D. P带负电荷，Q带正电荷【答案】D【解析】AB、受力分析可知，P和Q两小球，不能带同种电荷，AB错误；CD、若P球带负电，Q球带正电，如下图所示，恰能满足题意，则C错误D正确，故本题选D。
2.(2019•全国Ⅱ卷•T7)静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则A. 运动过程中，粒子的速度大小可能先增大后减小B. 在M、N两点间，粒子的轨迹一定与某条电场线重合C. 粒子在M点的电势能不低于其在N点的电势能D. 粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行【答案】AC【解析】【详解】A.若电场中由同种电荷形成即由A点释放负电荷，则先加速后减速，故A正确；B.若电场线为曲线，粒子轨迹不与电场线重合，故B错误。
C.由于N点速度大于等于零，故N点动能大于等于M点动能，由能量守恒可知，N点电势能小于等于M点电势能，故C正确D.粒子可能做曲线运动，故D错误；3.(2019•全国Ⅲ卷•T8)如图，电荷量分别为q和–q(q>0)的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。
则A. a点和b点的电势相等B. a点和b点的电场强度大小相等C. a点和b点的电场强度方向相同D. 将负电荷从a点移到b点，电势能增加【答案】BC【解析】由几何关系，可知b的电势大于a的电势,故A错误,把负电荷从a移到b,电势能减少,故D错误;由对称性和电场的叠加原理，可得出a、b的合电场强度大小、方向都相同，故B、C正确。
2017全国高考物理电学实验部分真题附详细解析
（全国卷1）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8 V，额定电流0.32 A）；电压表○V（量程3 V，内阻3 kΩ）；电流表○A（量程0.5 A，内阻0.5 Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R（阻值0~9.0 Ω）；电源E（电动势5 V，内阻不计）；开关S；导线若干。
（1）实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，画出实验电路原理图。
（2）实验测得该小灯泡伏安特性曲线如图（a）所示。
由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。
（3）用另一电源E0（电动势4 V，内阻1.00 Ω）和题给器材连接成图（b）所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率。
闭合开关S，在R的变化范围内，小灯泡的最小功率为____________W，最大功率为___________W。
（结果均保留2位小数）【答案】（1）（2）增大；增大；（3）0.39w 1.17w【解析】（1）要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，故滑动变阻器用分压式接法，小灯泡为小电阻，电流表用外接法，如图（2）由I-U图象知，切线的斜率在减小，故灯泡的电阻随电流的增大而增大，再由电阻定律知，电阻率增大；（3）当滑动变阻器的阻值为9Ω时，电路电流最小，灯泡实际功率最小，此时E=U+I（r+R）得U=-10I+4，在图中作出该直线如图所以，交点坐标约为U=1.75V，I=225mA，P1=UI=0.39W；整理得：，当直线的斜率最大时，与灯泡的I-U曲线的交点坐标最大，即灯泡消耗的功率最大。
当滑动变阻器电阻值R=0时，灯泡消耗的功率最大，此时交点坐标为U=3.67V，I=0.32A，如图所示，最大的功率为P2=UI=1.17W。
（全国卷2）某同学利用如图(a)所示的电路测量一微安表(量程为100 μA，内阻大约为2500 Ω)的内阻．可使用的器材有：两个滑动变阻器R1、R2(其中一个最大阻值为20 Ω，另一个最大阻值为2000 Ω)；电阻箱R z(最大阻值为99 999.9 Ω)；电源E(电动势约为1.5 V)；单刀开关S1和S2.C、D分别为两个滑动变阻器的滑片．(1)按原理图(a)将图(b)中的实物连线．(2)完成下列填空：①R1的最大阻值为________(填“20”或“2000”)Ω.②为了保护微安表，开始时将R1的滑片C滑到接近图(a)中的滑动变阻器的________(填“左”或“右”)端对应的位置；将R2的滑片D置于中间位置附近．③将电阻箱R z的阻值置于2500.0 Ω，接通S1.将R1的滑片置于适当位置，再反复调节R2的滑片D的位置．最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B与D所在位置的电势________(填“相等”或“不相等”)．④将电阻箱R z和微安表位置对调，其他条件保持不变，发现将R z的阻值置于2601.0 Ω时，在接通S2前后，微安表的示数也保持不变．待测微安表的内阻为________Ω(结果保留到个位)．(3)写出一条提高测量微安表内阻精度的建议：____________________________________________．[答案] (1)连线如图(2)①20②左③相等④2550(3)调节R1上的分压，尽可能使微安表接近满量程[解析] (2)①滑动变阻器的分压式接法要求选用最大阻值较小的滑动变阻器，因此R1要选择最大阻值为20 Ω的滑动变阻器．②开始时将R1的滑片移动到滑动变阻器的左端对应的位置，可使得微安表上的电压最小，从而保护了微安表．③接通S1前后，微安表的示数保持不变，这说明S1接通前后在BD中无电流流过，可知B 与D 所在位置的电势相等．④因B 与D 电势相等，R z R 2左＝R A R 2右，对调后R A R 2左＝R z ′R 2右，解得R A ＝R z R z ′＝2550 Ω.（全国卷3）图（a ）为某同学组装完成的简易多用电表的电路图。
高考全国3卷物理试题及答案近三年(2017-2019年)真题
如图，空间存在方向垂直于纸面（ xOy 平面）向里的磁场。
在 x 0 区域，磁感应强度的大小为 B0 ；x 0 区域，磁感应强
度的大小为 B0（常数 1 ）。一质量为 m 、电荷量为 q(q 0)
的带电粒子以速度 v0 从坐标原点 O 沿 x 轴正向射入磁场，此时开始计时，当粒子的速度方
B．若 va vb ，则一定有 Eka Ekb
C．若Ua Ub ，则一定有 Eka Ekb
D．若 va vb ，则一定有 hva Eka hvb Ekb
20．一质量为 2 kg 的物块在合外力 F 的作用下从静止开始沿直线运动。F 随时间 t 变化的
图线如图所示，则
A． t =1 s 时物块的速率为 1 m/s B． t =2 s 时物块的动量大小为 4 kg·m/s C． t =3 s 时物块的动量大小为 5 kg·m/s D． t =4 s 时物块的速度为零
A．2 倍
B．4 倍
C．6 倍
D．8 倍
18．甲乙两车在同一平直公路上同向运动，甲做匀加速直线运动，乙做匀速直线运动。甲乙
7
两车的位置 x 随时间 t 的变化如图所示。下列说法正确的是
14．2017 年 4 月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交 会对接，对接形成的组合体仍沿天宫二号原来的轨道（可视为圆轨道）运行。与天宫二 号单独运行时相比，组合体运行的
A．周期变大
B．速率变大
C．动能变大
D．向心加速度变大
15．如图，在方向垂直于纸面向里的匀强磁场中有一 U 形金属导轨，导轨平面与磁场垂直。 金属杆 PQ 置于导轨上并与导轨形成闭合回路 PQRS，一圆环形金属线框 T 位于回路围成 的区域内，线框与导轨共面。现让金属杆 PQ 突然向右运动，在运动开始的瞬间，关于 感应电流的方向，下列说法正确的是
三年高考(2017-2019)各地高考物理真题分类汇总：磁场

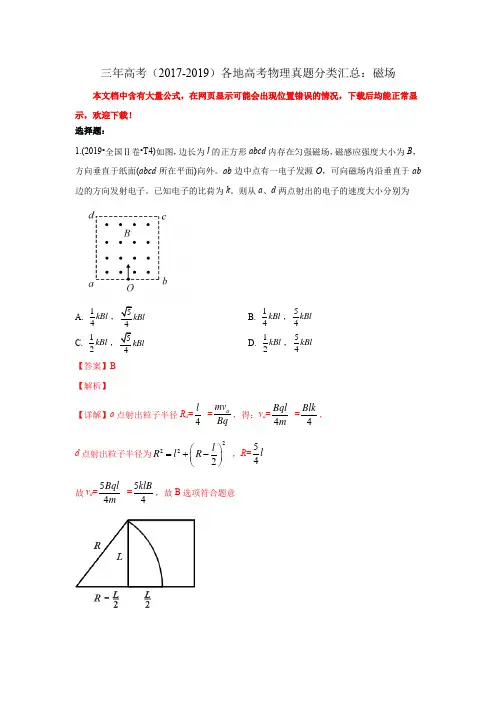

三年高考（2017-2019）各地高考物理真题分类汇总：磁场本文档中含有大量公式，在网页显示可能会出现位置错误的情况，下载后均能正常显示，欢迎下载！ 选择题：1.(2019•全国Ⅱ卷•T4)如图，边长为l 的正方形abcd 内存在匀强磁场，磁感应强度大小为B ，方向垂直于纸面(abcd 所在平面)向外。
