地下管线测绘及数据处理
如何进行地下管线的测量与检测
如何进行地下管线的测量与检测地下管线的测量与检测是一项非常关键的工作，它对于保障城市交通、供水、电力和通信等基础设施的安全和稳定运行起着至关重要的作用。
在工程建设和城市规划中，了解地下管线的位置、走向和状况，不仅可以避免损坏管线而引发的危险和成本，还可以为工作的顺利进行提供重要的参考和保障。
一、地下管线测量的目的和方法地下管线测量的目的主要是为了确定管线的位置、走向和埋深，以及确定地下结构和地形对管线位置的影响。
常用的地下管线测量方法包括地面测量、地下测量和无损检测。
1. 地面测量：通过测量地面的坐标和高程等数据，结合已知的地面上的地物，来推算地下管线的位置和走向。
这种方法在地面上的明显标志比较多的情况下，尤其是在城市街道等场所比较适用。
2. 地下测量：通过使用地下探测仪器和设备，对地下进行测量，获取地下管线的位置和走向。
这种方法通常适用于地下管线比较复杂、地面上没有明显标志的情况，例如在城市狭窄的街道以及农田、荒地等地区。
3. 无损检测：通过使用无损检测技术，例如地质雷达、探地雷达和地下导线仪等设备，对地下进行扫描和检测，确定地下管线的位置和走向。
这种方法对于非金属管线的检测效果更好，可以有效地避免对地下管线产生损坏。
二、地下管线测量与检测的工具和技术地下管线的测量与检测需要使用一系列的工具和技术，以确保测量和检测的准确性和可靠性。
1. 全站仪和测绘仪器：全站仪是测量地面坐标和高程的主要仪器之一，它可以精确地测量各种地形和地下管线的位置和走向。
另外，还可使用测绘仪器来进行地下管线的图纸绘制和数据处理。
2. 探地雷达和地质雷达：这些仪器可以通过发送电磁波来扫描并检测地下结构和管线的位置、走向和埋深。
它们可以快速、准确地获取地下信息，帮助测量人员进行管线的测量和检测。
3. 影像测量技术：通过使用卫星遥感、航空摄影测量等技术，可以获取大范围地下管线的影像数据，从而推算出管线的位置和走向等信息。
这种方法对于大规模的城市规划和工程建设非常有效。

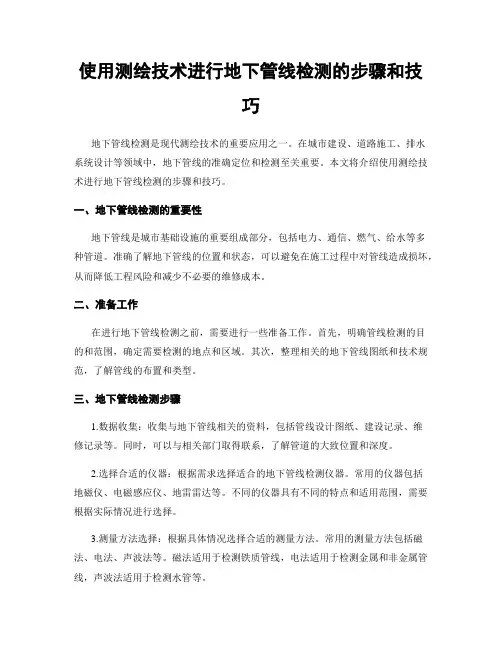

使用测绘技术进行地下管线检测的步骤和技巧
使用测绘技术进行地下管线检测的步骤和技巧地下管线检测是现代测绘技术的重要应用之一。
在城市建设、道路施工、排水系统设计等领域中，地下管线的准确定位和检测至关重要。
本文将介绍使用测绘技术进行地下管线检测的步骤和技巧。
一、地下管线检测的重要性地下管线是城市基础设施的重要组成部分，包括电力、通信、燃气、给水等多种管道。
准确了解地下管线的位置和状态，可以避免在施工过程中对管线造成损坏，从而降低工程风险和减少不必要的维修成本。
二、准备工作在进行地下管线检测之前，需要进行一些准备工作。
首先，明确管线检测的目的和范围，确定需要检测的地点和区域。
其次，整理相关的地下管线图纸和技术规范，了解管线的布置和类型。
三、地下管线检测步骤1.数据收集：收集与地下管线相关的资料，包括管线设计图纸、建设记录、维修记录等。
同时，可以与相关部门取得联系，了解管道的大致位置和深度。
2.选择合适的仪器：根据需求选择适合的地下管线检测仪器。
常用的仪器包括地磁仪、电磁感应仪、地雷雷达等。
不同的仪器具有不同的特点和适用范围，需要根据实际情况进行选择。
3.测量方法选择：根据具体情况选择合适的测量方法。
常用的测量方法包括磁法、电法、声波法等。
磁法适用于检测铁质管线，电法适用于检测金属和非金属管线，声波法适用于检测水管等。
4.仪器使用和数据采集：根据仪器的使用说明，进行仪器的设置和校准。
在实际测量时，按照事先制定的方案进行测量，并及时记录采集的数据。
5.数据处理和分析：对采集到的数据进行处理和分析。
根据数据的特征和变化趋势，确定地下管线的位置和状态。
可以使用数据处理软件和专业工具进行数据的处理和分析。
6.结果输出：将检测结果整理并输出。
可以生成地下管线示意图，标注管线的位置和深度。
同时，可以将结果与原始数据进行对比，进行进一步的分析和评估。
四、地下管线检测技巧1.综合利用不同仪器和测量方法：地下管线的性质多样，不同的仪器和测量方法在不同情况下具有不同的适用性。

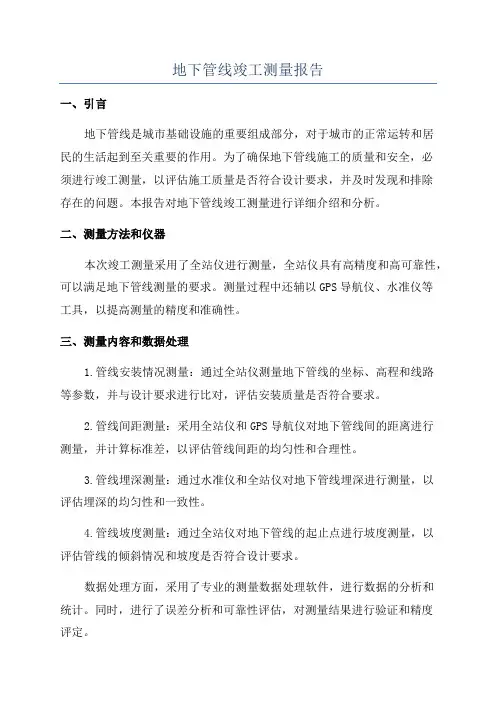

地下管线竣工测量报告
地下管线竣工测量报告一、引言地下管线是城市基础设施的重要组成部分，对于城市的正常运转和居民的生活起到至关重要的作用。
为了确保地下管线施工的质量和安全，必须进行竣工测量，以评估施工质量是否符合设计要求，并及时发现和排除存在的问题。
本报告对地下管线竣工测量进行详细介绍和分析。
二、测量方法和仪器本次竣工测量采用了全站仪进行测量，全站仪具有高精度和高可靠性，可以满足地下管线测量的要求。
测量过程中还辅以GPS导航仪、水准仪等工具，以提高测量的精度和准确性。
三、测量内容和数据处理1.管线安装情况测量：通过全站仪测量地下管线的坐标、高程和线路等参数，并与设计要求进行比对，评估安装质量是否符合要求。
2.管线间距测量：采用全站仪和GPS导航仪对地下管线间的距离进行测量，并计算标准差，以评估管线间距的均匀性和合理性。
3.管线埋深测量：通过水准仪和全站仪对地下管线埋深进行测量，以评估埋深的均匀性和一致性。
4.管线坡度测量：通过全站仪对地下管线的起止点进行坡度测量，以评估管线的倾斜情况和坡度是否符合设计要求。
数据处理方面，采用了专业的测量数据处理软件，进行数据的分析和统计。
同时，进行了误差分析和可靠性评估，对测量结果进行验证和精度评定。
四、测量结果和评价1.管线安装情况：对比设计要求，测量结果显示地下管线的坐标、高程和线路等参数与设计要求基本符合，安装质量良好。
2.管线间距：通过计算标准差，发现管线间距的均匀性较好，符合设计要求。
3.管线埋深：测量结果显示地下管线的埋深基本一致，埋深均匀性较好。
4.管线坡度：测量结果显示大部分地下管线的坡度符合设计要求，但部分管线存在坡度不合格的情况，需要及时进行调整。
五、存在问题和改进措施通过竣工测量，发现存在部分地下管线安装质量不合格和坡度不合格的问题。
针对这些问题，提出以下改进措施：1.增加工人培训的力度，提高其管线安装技术水平，确保安装质量符合设计要求。
2.对于存在坡度不合格的地下管线，立即调整坡度，保证其符合设计要求。

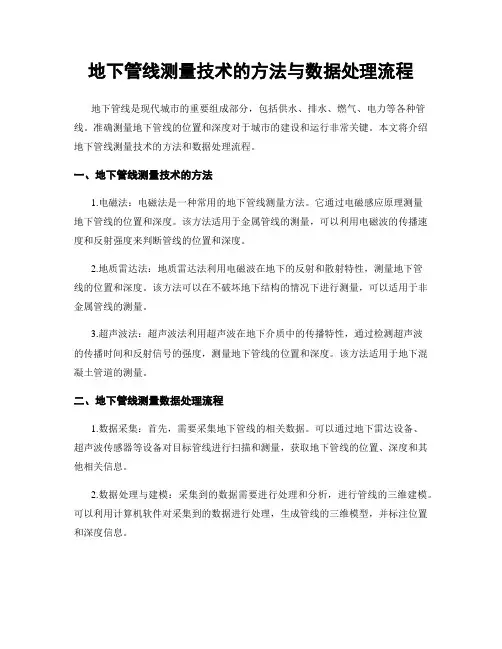

地下管线测量技术的方法与数据处理流程
地下管线测量技术的方法与数据处理流程地下管线是现代城市的重要组成部分，包括供水、排水、燃气、电力等各种管线。
准确测量地下管线的位置和深度对于城市的建设和运行非常关键。
本文将介绍地下管线测量技术的方法和数据处理流程。
一、地下管线测量技术的方法1.电磁法：电磁法是一种常用的地下管线测量方法。
它通过电磁感应原理测量地下管线的位置和深度。
该方法适用于金属管线的测量，可以利用电磁波的传播速度和反射强度来判断管线的位置和深度。
2.地质雷达法：地质雷达法利用电磁波在地下的反射和散射特性，测量地下管线的位置和深度。
该方法可以在不破坏地下结构的情况下进行测量，可以适用于非金属管线的测量。
3.超声波法：超声波法利用超声波在地下介质中的传播特性，通过检测超声波的传播时间和反射信号的强度，测量地下管线的位置和深度。
该方法适用于地下混凝土管道的测量。
二、地下管线测量数据处理流程1.数据采集：首先，需要采集地下管线的相关数据。
可以通过地下雷达设备、超声波传感器等设备对目标管线进行扫描和测量，获取地下管线的位置、深度和其他相关信息。
2.数据处理与建模：采集到的数据需要进行处理和分析，进行管线的三维建模。
可以利用计算机软件对采集到的数据进行处理，生成管线的三维模型，并标注位置和深度信息。
3.地下管线定位：根据数据处理得到的管线模型，可以进行管线的定位工作。
可以通过全站仪等设备，在地面上标定一些控制点，然后在现场进行实时测量，以确定管线的位置和深度。
4.数据验证与修正：在管线定位工作完成后，需要对测量结果进行验证和修正。
可以利用其他测量方法进行对比测量，以确保测量的准确性和可靠性。
如果发现测量结果有误，需要进行相应的修正工作。
5.数据报告和管理：最后，需要对测量数据进行整理、汇总和报告，以便后续的使用和管理。
可以将测量数据和管线模型导入到地理信息系统中，实现对地下管线信息的管理和查询。
总结：地下管线测量技术的方法和数据处理流程对于城市的建设和运行非常重要。
地下管线测绘的操作流程与技术要点
地下管线测绘的操作流程与技术要点地下管线测绘是一项非常重要的工作，它不仅关系到城市建设和规划，也与公共安全息息相关。
正确的操作流程和掌握技术要点对于地下管线测绘至关重要。
本文将介绍地下管线测绘的操作流程和一些技术要点，希望能对相关从业人员和学习者有所帮助。
1. 需求调研在进行地下管线测绘之前，需要对工程的需求进行调研。
包括了解测绘的目的、具体要求、测区范围等。
这将有助于确定实施方案，并为后续的工作提供指导。
2. 数据收集数据收集是地下管线测绘的第一步。
可以通过不同的手段进行，比如现场调查、采集历史数据、利用遥感技术等。
目的是获取尽可能全面准确的地下管线信息。
3. 数据处理数据处理是地下管线测绘的核心环节。
通过对收集到的数据进行整理、归类、去噪等处理，以获得更为准确的地下管线信息。
常用的数据处理方法包括数据采集、数据录入、数据匹配等。
4. 测绘设备选择地下管线测绘有很多不同的设备可供选择。
在选择设备时，需要考虑实际需求、测绘范围、环境条件等因素。
常用的测绘设备包括全站仪、激光扫描仪、地磁仪等。
5. 测量技术要点地下管线测绘要求高精度和高可靠性。
为了达到这一目标，需要掌握一些重要的测量技术要点。
首先，要合理选择测量方法，比如GPS定位、激光测距等。
其次，要进行仔细的定位标识，以确保测绘结果的准确性。
最后，还要注意数据的验证和校正，以排除误差。
6. 数据处理技术要点在进行数据处理时，需要掌握一些重要的技术要点。
首先，要熟练掌握数据处理软件的使用，比如AutoCAD、ArcGIS等。
其次，要了解常用的数据处理算法，比如卡尔曼滤波、差分演化算法等。
此外，还要善于利用统计学方法进行数据分析和判断。
7. 结果评估地下管线测绘的最终目的是获得可靠的测绘结果。
因此，对结果进行评估是必不可少的。
可以通过与现场实际情况进行对比，检查是否存在偏差。
同时，还可以利用交叉验证等手段进行结果评估。
8. 结果呈现地下管线测绘的结果通常需要以适当的形式进行呈现。
地下管线测绘数据处理协议
-甲方应按照约定的时间和方式对数据处理成果进行验收。
4.标的物的数量和质量：
-乙方应保证数据处理成果的准确性和完整性；
-乙方应提供符合行业标准的数据处理成果；
-甲方有权要求乙方对不符合约定质量标准的数据处理成果进行修正或重新处理。
五、权利与义务：
1.甲方的权利与义务：
2.发生时的通知义务：
-一方遇到不可抗力事件时，应立即通知对方，并在合理时间内提供相关证明，说明不可抗力事件对其履行本协议能力的影响。
3.免责范围：
-由于不可抗力事件导致的违约，受影响的一方在提供相应证明后，可根据不可抗力事件对合同履行的影响程度，部分或全部免除违约责任。
4.双方的权利和义务：
-在不可抗力事件发生期间，受影响的一方应尽力采取合理措施减轻损失；
-甲方有权按照本协议的约定接收乙方提供的数据处理服务；
-ቤተ መጻሕፍቲ ባይዱ方应向乙方提供进行数据处理所需的全部资料，并确保资料的真实性和合法性；
-甲方应按时支付合同约定的款项；
-甲方在验收过程中发现质量问题，有权要求乙方及时予以修正。
2.乙方的权利与义务：
-乙方有权依据本协议的规定向甲方收取服务费用；
-乙方应保证数据处理服务的质量和效率，确保数据处理成果符合约定标准；
1.乙方根据甲方提供的地下管线相关资料，进行数据采集、整理、分析及处理；
2.乙方负责将处理后的地下管线数据以电子文件形式交付给甲方；
3.乙方提供与地下管线测绘数据处理相关的技术支持与咨询服务。
三、价格与支付条款
1.本协议项下的地下管线测绘数据处理服务费用为人民币【】元整（大写：____________________元整）；
使用测绘技术进行地下管线定位的步骤与方法
使用测绘技术进行地下管线定位的步骤与方法地下管线是现代城市的重要基础设施之一，它们为城市的供水、供气、供电和排水系统提供了必要的支持。
然而，这些地下管线通常被埋藏在地下几米深处，不易察觉，而且经常会受到各种现实因素的干扰和破坏。
因此，准确定位和维护这些地下管线就显得尤为重要。
为了解决这一难题，测绘技术成为了一种非常有效的工具。
本文将介绍使用测绘技术进行地下管线定位的步骤与方法。
第一步：资料调研在进行地下管线定位之前，我们需要先进行资料调研。
这包括查看现有的地下管线图、相关施工记录和供应商提供的数据。
这些资料可以提供有关地下管线走向、管线材料和管线深度等信息，为后续工作提供参考。
第二步：地面探测地面探测是进行地下管线定位的关键步骤。
我们可以借助现代测绘仪器，如地理信息系统（GIS）、全站仪（Total Station）和地磁仪等，对地面进行测量和记录。
这些仪器可以帮助我们精确测量地面的形状、高程和坐标等参数，为管线的定位提供基础数据。
地面探测的方法有多种，比如使用地质雷达和地下波探测仪。
地质雷达能够通过测量电磁波在地下不同介质中的传播速度和反射强度，来确定地下障碍物的位置和类型。
地下波探测仪则可以通过记录地下声波或电磁波的传播时间和反射强度，来确定地下管线的位置和深度。
第三步：地下探测在地面探测的基础上，我们需要进行更加精细和准确的地下探测。
这可以通过地下雷达和地下扫描仪等设备来实现。
地下雷达能够发送电磁波并接收反射回来的信号，通过分析这些信号的特征来确定地下管线的位置和深度。
地下扫描仪则可以通过扫描地下的电磁场和磁场等参数，来检测地下管线。
第四步：数据处理和分析在完成地下探测后，我们需要对收集到的数据进行处理和分析。
首先，我们可以借助计算机软件和算法，将测量得到的数据进行处理和解译，以获取管线的准确位置和深度等信息。
其次，我们还可以利用地理信息系统（GIS）等技术，将测量得到的数据与现有的地下管线图进行比对，以验证和修正测量结果。
地下管线测绘的方法与数据整合技巧
地下管线测绘的方法与数据整合技巧地下管线测绘是一项重要的工作，它对于城市的规划、建设和维护都具有重要作用。
地下管线的复杂性和隐蔽性导致了在测绘过程中的一系列挑战和困难。
本文将介绍地下管线测绘的一些方法和数据整合技巧，以期提供一些有益的参考和思路。
一、地下管线测绘的方法1. 传统测绘方法传统测绘方法主要包括地面测量和地下勘探。
地面测量常用的设备有全站仪和测量仪器，可以测量地面上的点，再通过测量角度和距离的方法确定地下管线的位置。
地下勘探则包括物探、雷达探测等方法，通过探测地下的物理性质来确定地下管线的位置。
2. 激光扫描技术激光扫描技术是近年来发展起来的一种新型地下管线测绘方法。
它利用激光束扫描地面，通过激光束的反射数据建立起地面的三维模型。
这种方法具有测量范围广、速度快和精度高的特点，能够有效地获取地下管线的位置信息。
3. 地理信息系统（GIS）技术地理信息系统技术是地下管线测绘中常用的数据整合和分析工具。
它将地下管线的位置信息和其他相关数据进行集成，形成一个综合的地理数据库。
通过GIS技术，可以对地下管线进行准确的空间位置分析和管理，为城市规划和维护提供有力的支持。
二、地下管线测绘的数据整合技巧1. 数据采集与整合地下管线测绘所涉及的数据种类繁多，包括地面测量数据、地下勘探数据、激光扫描数据、GIS数据等。
在进行数据整合时，首先需要对这些数据进行采集、清洗和转换，使其标准化和一致化。
然后，在数据整合的过程中，需要根据各种数据之间的关系建立起适当的数据模型和关联规则，以实现数据的有效整合和利用。
2. 空间数据分析与展示地下管线测绘的数据通常包含了大量的空间位置信息，因此，在数据整合后，可以利用GIS等技术进行空间数据分析和展示。
通过空间分析，可以对地下管线的分布、密度、长度等进行统计和分析，提供决策支持和管理依据。
同时，通过数据的可视化展示，可以更直观地了解地下管线的情况，便于相关人员的理解和决策。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为建设地下管线信息管理系统的需求：这是最高层 次的需求，要以数字和信息化方式全面、完整获取 管线的时间、空间、属性和运行状态和拓扑信息， 并建设管线数据库。
内业成图编辑
综
专
合
业
管
分析存在问题
总 结 施
成
果
图面检查 巡视检查
设站检查
表
审核
N
N
监理验
分析存在问题
收 Y
认真、全面查改
总
成果
结
资料
施
装订
2.地下管线数据采集
1）相关的技术规范简介 2）管线调查基本内容与方法 3）管线测绘基本要求 4）管线成果编制
1）相关的技术规范
CJJ61-2003《城市地下管线探测技术规程》
探测组
地下管线探测
生产施工
图根控制
测量组
管线探测仪探测
管线外业调查
进
行
方
绘制探测草图
法
实
验
调查信息录入
自检互检
专
用
软
数据处理
件
地形图文件
管线注记
整饰、检查、修改
收
图
实
选
集
上
地
点
资
设
踏
编
料
计
勘
号
仪器观测
计量检定合格
N
平差计算
数据检查核对
成果精 度
Y 数字化测量
记录编码、绘制 草图
管线点数据
带状地形图数据
常见管线小室形状：圆形、方形、矩形、多边形等， 详见下图：
常见管线材质：钢、熟铁、铸铁、球墨铸铁、铜、 铝、玻璃钢、复合纤维、砼、水泥、PVC、PE、工程 塑料、合金、陶瓷
常见接头形状：90度弯头、45度弯头、30度弯头、 垂直三通、垂直四通、45度三通、30度三通、四通 接头、承插接头
4)地下管线分类
根据《城市地下管线探测技术规程》把城市市政管 线分为：供水（给水）、排水、燃气、热力、电力、 电信、工业、其它管线八大类，共约22个常见小类。 随着管理的细化，未来可能种类会更多。
工矿企业、机关、学校、住宅小区等主要按照地下 管线输送的介质、用途、主要成分等进行分类。例 如：新鲜水、回用水、软化水、高压消防水、普通 消防水、泡沫消防水、药剂消防水、中水、绿化水、 含**水、生活用水，饮用水、生活热水、生产污水、 生活污水、混合污水、生产废水、雨水、雨污合流、 含硫污水、含碱污水、含酸污水、含***污水等等。
地下管线探测的基本内容、精度规定。 地下管线探测的基本作业流程规定。 地下管线探测方法选择、仪器检验规定。 地下管线测量及其精度规定。 地下管线成果编制规定。 地下管线信息系统规定 地下管线质量控制规定 地下管线作业安全规定
2）管线调查基本内容
概念及术语
地下管线（管道）：是指埋设于地下，用于输送各种流体、能量、信息 的管线及管道、沟道、隧道。
特殊需求：主要为泄露点检测定位或特殊探测服务。
3) 对人的要求
管线测绘工作是一项需要知识、经验、耐心、体力 和良好心态的工作，作业区域大多车流人流密集。 要求我们文明作业，遵守法规，如实、准确测量。
管线探测本质上是物探专业的范畴，过去也主要是 由物探专业人员完成，但是随着探测技术和设备的 发展，以及管线应用需求的提升，逐步被测绘专业 的人员所渗透和替代，主要是因为除了要进行管线 探测，还要求进行测量和成图，甚至建立数据库， 大量工作还要由测绘人员完成，因此测绘人员通过 学习和实践就能较好地完成从调查、探测、测绘、 成图、建库全过程工作。
地下管线测绘 及数据处理
1. 地下管线综述 2. 地下管线数据采集 3. 地下管线工作安全问题 4. 地下管线探测案例
1.地下管线综述
1）重要意义 2）需求层次 3）对人的 要求 4）地下管线分类 5）地下管线敷设方式及特点 6）地下管线探测工程流程
1）重要意义
城市地下管道是现代化城市不可缺少的市政基础设 施，是城市资源输送、废物排泄、信息流动的物理 载体，也是城市日常运营管理、应急处置的基础对 象之一。由于历史以及城市管理现实的原因，大量 已经埋设在地下的管线没有详实准确的资料，给城 市的规划、建设、管理带来大量问题，近年频繁出 现的管线安全事故就是实证。管线探测是补充管线 资料的唯一办法。
地下管道的管理水平，体现一个城市的发展和管理 现代化的重要标志之一，我国政府已经把城市地下 管线建设管理提升到可持续发展的战略高度。数字 化、信息化管理是现代化管理的必由之路，对城市 发展建设、精细化动态化管理、应急抢险等方面具 有重要意义
2) 需求层次
局部常规需求：主要是针对设计及施工开挖层面的 需求。例如新铺设管道路由设计前规划线路探测、 施工场地探测、开挖线路探测、钻孔及桥墩探测等， 其特点是：只要求解决有没有、是什么、埋多深、 什么规格就行。
管线种类：是指管线按照其传输的介质属性进行分类并按一定规则进行 命名。如给水、排水、燃气、电力、通讯、热力、工业等等。
管线材质：是指构成管线自身的组成材料并按一定规则命名的统称。如 钢、铁、铸铁、球墨铸铁、PVC、PE、水泥、砼、陶瓷、铜等等。
管线规格：是指管线的横截面的几何尺寸并按一定规则进行标示。如 D600、DN108、Φ 100、1200X900、YJV22-6KV-3X50、6X1XΦ 80、 6X3XΦ 80等等。
常见阀门：闸阀、蝶阀、截止阀、止回阀、球阀等
常见横截面形式：圆形、方形、矩形、拱形、组合 矩形、多边形、复合型，详见下图：
小室样式
断面样式
6)管线探测基本工作流程
基本流程
接收任务编写技术设计书现场技术交底 仪器方法及适应性试验外业调查探测草图 管线探测探查信息录入探测质量检验管线 点测量数据处理管线成果编绘检查、修改、 整饰审核验收成果提交。下图是一个地下管 线工程的工作示意图
5)地下管线敷设方式及特点
1.5 地下管线敷设方式及特点 常见地下管线的敷设方式有：直埋、管沟、管块
（管道）、隧道、综合管廊。 常见管线施工工艺：明开、浅埋暗挖、定向钻
（拉管、顶管、盾构）、架空、沿墙、沿管架。 常见管线附属设施：场站（水源地、泵站、变电
站、变电室、配电室、污水处理厂、交换站、交 换室、调压站、热交换站等）、窨井、小室、阀 门、计量表、压力表、温度表、水锤、配电箱、 交接箱、分线盒、分线包、接头、张力弯、伸缩 管、变径、套管、法兰等等
