地下管线数据处理系统(Zyspps Ver2.0)数据录入
基于AutoCAD平台的地下管线数据处理系统开发
基于AutoCAD平台的地下管线数据处理系统开发郑康贵【摘要】结合城市地下管线普查实践,在通用图形软件AutoCAD平台进行二次开发,采用2010版软件开发工具进行自主开发,就城市地下管线数据处理系统的开发进行了探讨和阐述.【期刊名称】《北京测绘》【年(卷),期】2015(000)004【总页数】3页(P79-81)【关键词】地下管线;数据处理系统;AutoCAD;二次开发【作者】郑康贵【作者单位】广东省地质物探工程勘察院,广东广州410800【正文语种】中文【中图分类】P2081 引言地下管线是城市基础设施的重要组成部分，是城市赖以生存和发展的物质基础，亦是城市基础设施建设管理工作中最重要的部分［1］。
城市地下管线现状资料是城市规划、建设和管理的基础资料，也是地下管线安全运行的保证［2］。
地下管线的普查是指对规定范围内的地下管线进行全面探查和测绘，并建立地下管线数据库。
探查是指在现场对地下管线进行测量和图件编绘。
所以，地下管线普查需要现况调绘、实地探查、测量、成图、建立数据库和信息系统等多工种、多工序的合作［3］。
地下管线数据处理系统是地下管线普查的重要组成部分，涵盖数据采集、数据处理和数据应用等多方面，并要对管线数据的可靠性和逻辑性进行把关。
管线数据处理工作是一项繁琐、复杂的工作，数据量庞大，涉及到物探、测量和计算机等多方面的知识［4］。
地下管线数据主要为空间数据和属性数据［5］。
空间数据主要指管线所处的空间地形信息；属性数据主要指管线点类别及特征，管线材质，管径或横断面，管线连接关系等管线特殊信息。
一个功能完善的数据处理系统对管线普查工作的顺利进行起到不可或缺的作用。
本文首先对地下管线数据处理系统开发平台的选择进行分析，接着具体阐述系统的目标和具体系统功能，并建立管线图形与管线数据库信息联系机制，从而实现了它们在AutoCAD平台上图库联动功能。
2 软件平台的选择2.1 对开发环境的选择原则（1）开发环境要充分考虑到系统目标与系统总体结构，要方便实现“普查成图与数据入库相结合、图形和数据库互动”的目标。

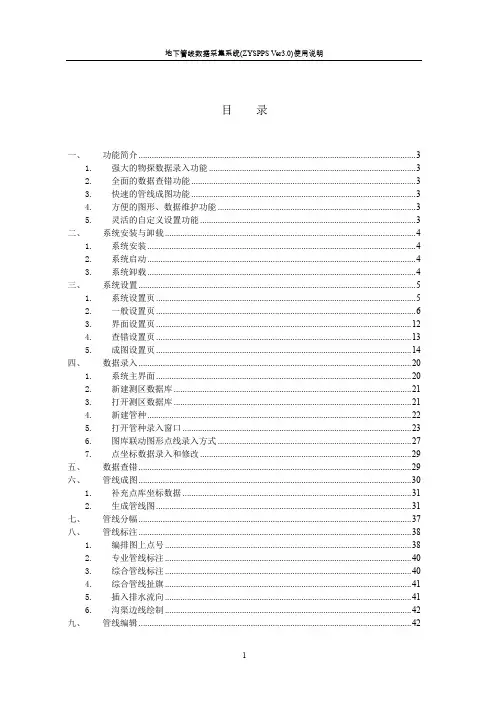

地下管线数据处理系统Zyspps Ver3.0-使用说明
目录一、功能简介 (3)1.强大的物探数据录入功能 (3)2.全面的数据查错功能 (3)3.快速的管线成图功能 (3)4.方便的图形、数据维护功能 (3)5.灵活的自定义设置功能 (3)二、系统安装与卸载 (4)1.系统安装 (4)2.系统启动 (4)3.系统卸载 (4)三、系统设置 (5)1.系统设置页 (5)2.一般设置页 (6)3.界面设置页 (12)4.查错设置页 (13)5.成图设置页 (14)四、数据录入 (20)1.系统主界面 (20)2.新建测区数据库 (21)3.打开测区数据库 (21)4.新建管种 (22)5.打开管种录入窗口 (23)6.图库联动图形点线录入方式 (27)7.点坐标数据录入和修改 (29)五、数据查错 (29)六、管线成图 (30)1.补充点库坐标数据 (31)2.生成管线图 (31)七、管线分幅 (37)八、管线标注 (38)1.编排图上点号 (38)2.专业管线标注 (40)3.综合管线标注 (40)4.综合管线扯旗 (41)5.插入排水流向 (41)6.沟渠边线绘制 (42)九、管线编辑 (42)1.保存注记位置 (42)2.读取注记位置 (43)3.属性查询与修改 (43)4.插入管线点 (45)5.移动管线点 (46)6.删除管线段 (47)7.删除管线点 (47)8.属性复制 (48)9.图库联动图形属性编辑 (49)十、管线统计与查询 (51)1.管线信息实时查询 (51)2.管线点号查找 (51)3.管线点数量统计 (52)4.管线点数量统计 (53)5.图元扩展属性查询 (53)地下管线数据处理系统（ZYSPPS Ver3.0）使用说明地下管线数据处理是一项繁琐、复杂的工作，数据量大、内容多，涉及到物探、测量和计算机等多方面的知识。
《地下管线数据处理系统ZYSPPS Ver3.0》能准确、迅速、简单、有效的管线数据进行处理，减少工作量，并可对管线数据进行快速查询与管理和实时更新。

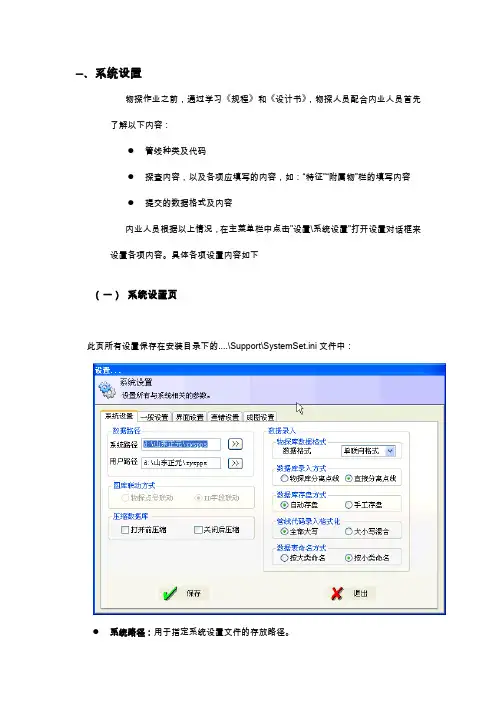

地下管线数据处理系统(Zyspps Ver2.0)系统设置
一、系统设置物探作业之前，通过学习《规程》和《设计书》，物探人员配合内业人员首先了解以下内容：●管线种类及代码●探查内容，以及各项应填写的内容，如：“特征”“附属物”栏的填写内容●提交的数据格式及内容内业人员根据以上情况，在主菜单栏中点击"设置\系统设置"打开设置对话框来设置各项内容。
具体各项设置内容如下（一）系统设置页此页所有设置保存在安装目录下的....\Support\SystemSet.ini文件中：●系统路径：用于指定系统设置文件的存放路径。
●用户路径：用于指定用户输入输出数据文件的路径。
●图库联动：标记此选项表示打开图形到数据库的联动，通过相关命令对图形的选择和修改将关联到对数据库的选择与修改。
●库图联动：标记此选项表示打开数据库到图形的联动，对数据库的修改更新将关联当前打开图形的修改更新。
需要购买本软件或咨询软件更多交流信息请联系pc-software#（#改成@）●压缩数据库：当选择“打开前压缩”时表示在打开物探库前对数据库存进行压缩处理，当选择“关闭后压缩”时表示在关闭物探库后对数据库存进行压缩处理。
●物探库数据格式：当选择“双联向格式”时表示录入的物探库为双联向格式的数据，当选择“单联向格式”时表示录入的物探库为单联向格式的数据。
●数据库录入方式：当选择“物探库分离点线”时表示以物探库为过渡方式分离点线，录入的原始数据保存在物探库，在作进一步的数据处理之前（如数据查错、管线成图等），必需先通过“数据导出”功能将其导出为点文件和线文件，与图形相关保存在点或线表中的有关属性（如点号点位、符号角度等的更新数据）将丢失。
当选择“直接分离点线”时表示录入时物探数据直接分离到点文件和线文件中，无须再次导出，与图形相关保存在点或线表中的有关属性不会丢失。
●数据库存盘方式：请选择“自动存盘”方式。
●管线代码录入格式化：当选择“全部大写”时则表示无论大小写输入法是否打开，对管线代码的输入将自动格式化为大写方式，当选择“大小写混合”时则表示对管线代码的输入不作自动大小写格式转换。
地下管线数据处理系统(Zyspps Ver2.0)数据录入[精品文档]
![地下管线数据处理系统(Zyspps Ver2.0)数据录入[精品文档]](https://img.taocdn.com/s3/m/31acd3b0360cba1aa911da46.png)
一、数据录入
在开始录入物探数据之前，请先对用户设置文件[...\Support\Userset.ini]中段［点库-物探库字段对应设置］和段［线库-物探库字段对应设置］中的内容进行字段对应设置，程度将根据此对应关系把物探数据分离成点、线数据，如果当前点、线字段没有对应物探库字段，请填写空值，仅保留等号前的部份。
注意：
当在系统支持文件[...\Support\Support.mdb]中表“管线字段”增加删除记录或改变字段名称，用户设置文件[...\Support\Userset.ini]中段［点库-物探库字段对应设置］和段［线库-物探库字段对应设置］中的内容将会丢失，此时必须重新设置这两个段中的内容。
（一）打开AutoCAD2006进入数据处理系统主界面如下
（二）新建测区数据库
在操作工具菜单栏中点击“文件”，打开“文件”下拉菜单如下图，点击“新建测区数据库”，即可新建一个内容为空的mdb数据库。
需要购买本软件或咨询软件更多交流信息请联系pc-software#（#改成@）
（三）打开测区数据库
在操作工具菜单栏中点击“文件”，打开“文件”下拉菜单如下图，点击“打开测区数据库”，即可打开一个现有的mdb数据库。
（四）新建管种
如果已经打开或新建测区数据库，在操作工具菜单栏中点击“文件”，打开“文件”下拉菜单如下图，点击“新建管种”
将打开如下对话框：
在下拉框中选定要新建的管类代码，点击“确定”。
（五）打开管种录入窗口
如果已经打开或新建测区数据库，在管种工具栏中数据录入窗口内双击管类代码，即可打开对应管类数据录入界面：
直接分离点线式数据录入界面如下图所示：
物探库分离点线式数据录入界面如下图所示：。
数字赋能打造“智慧”管网——济源产城融合示范区推进地下管线信息化管理纪实
测绘前沿“登录‘地下管线信息管理系统’，建成区范围内给水、雨水、污水管线、管点的高精度三维模型一览无余，有效推动了地下管线信息化管理水平。
”近日，说起地下管线信息管理系统带来的便利，济源产城融合示范区自然资源和规划局调查监测和测绘地理信息科负责人王佩霞介绍。
近年来，随着济源产城融合示范区城市地下管线建设规模不断扩大，城市地下管道种类繁多，传统的管线管理模式，已经无法适应如今的管理需求。
为进一步提高地下管线管理信息化能力水平，济源产城融合示范区依托时空大数据平台建设了地下管线信息管理系统，在提升城市运转效能、加强地下管线建设管理和服务经济社会高质量发展方面发挥了重要作用。
汇聚信息资源“依托时空大数据平台提供的权威统一的数字底座，全力配合兄弟单位构建地下管线三维数据库，开展地下管线系统建设。
”济源产城融合示范区自然资源和规划局党组成员、副局长冯长春在系统建设推进会上强调。
为此，时空大数据平台工作人员以数据资源体系建设和数字基础设施建设为抓手，依托国土专网和政务云，打通信息传输的“任督二脉”，激活业务末端的“毛细血管”，形成了市级部门横向互联、省市纵向贯通的政务服务网络体系，建成了覆盖全域二三维、室内外、动静态、历史现状、未来规划“五位一体”的时空大数据资源体系。
统提供的二三维场景转换、地上地下数据管理、三维开挖分析、断面分析、爆管分析等功能，不仅能清晰地看到管线疏堵施工现场，还能精确找出探测管段、管点位置，实现海量真三维地理空间信息数据发布、查询、浏览、分析、共享等功能。
“有了这个系统，原本难找、难定位的管段管点以及管线爆裂都可以迅速找到，大大提升了工作效率。
”济源产城融合示范区住房和城乡建设局工作人员燕奇艺高兴地说。
扩展应用场景“为扩展应用范围，我们把地下集成管线的基础属性、管线探测报告和管线探测视频等信息，录入地下管线信息管理系统，只需点击对应的管线，就可实现快速精准的管线信息查询、统计和分析。

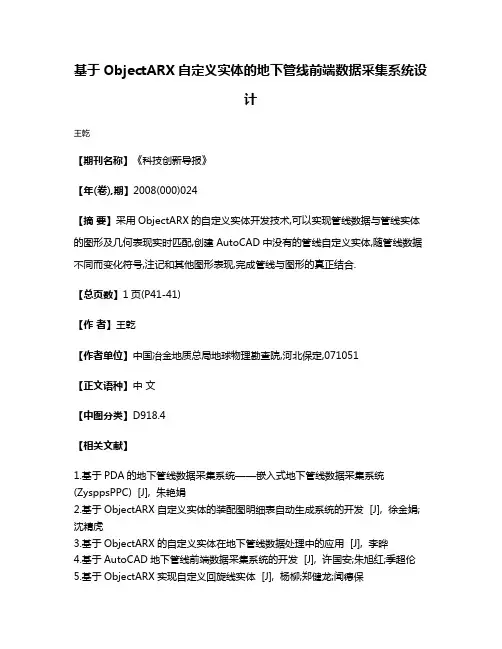

基于ObjectARX自定义实体的地下管线前端数据采集系统设计
基于ObjectARX自定义实体的地下管线前端数据采集系统设
计
王乾
【期刊名称】《科技创新导报》
【年(卷),期】2008(000)024
【摘要】采用ObjectARX的自定义实体开发技术,可以实现管线数据与管线实体的图形及几何表现实时匹配,创建AutoCAD中没有的管线自定义实体,随管线数据不同而变化符号,注记和其他图形表现,完成管线与图形的真正结合.
【总页数】1页(P41-41)
【作者】王乾
【作者单位】中国冶金地质总局地球物理勘查院,河北保定,071051
【正文语种】中文
【中图分类】D918.4
【相关文献】
1.基于PDA的地下管线数据采集系统——嵌入式地下管线数据采集系统(ZysppsPPC) [J], 朱艳娟
2.基于ObjectARX自定义实体的装配图明细表自动生成系统的开发 [J], 徐金娟;沈精虎
3.基于ObjectARX的自定义实体在地下管线数据处理中的应用 [J], 李晔
4.基于AutoCAD地下管线前端数据采集系统的开发 [J], 许国安;朱旭红;季超伦
5.基于ObjectARX实现自定义回旋线实体 [J], 杨柳;郑健龙;闻德保
因版权原因，仅展示原文概要，查看原文内容请购买。
地下管线数据处理系统（Zyspps Ver2.0）管线成图
一、管线成图在数据录入和数据查错完成后，就可以对管线进行“管线成图”处理了，在此之前，必须将坐标信息添加到当前数据库所有管类的点表中。
（一）补充点库坐标数据在AutoCad主菜单栏中点击“数据处理”，打开“数据处理”下拉菜单如下图，点击“补充点库坐标数据”。
打开如下对话框：说明：1.选择“追加”坐标导入方式时，如果在测量库中有当前物探点号的坐标信息，且点库中对应物探点号的坐标信息X、Y、Z任意有一项为空时，则当前点库中坐标信息将被测量库中对应点号的坐标信息替代。
2.当选择“替换”坐标导入方式时，无论当前物探点号是否已有坐标信息，只要在测量库能找到对应点号的坐标信息，则当前点库中坐标信息将被测量库中对应点号的坐标信息替代。
3.如果在测量库中同一物探点号对应有多条记录时，点库中导入的坐标将是测量库中ID号最大的那条记录中的坐标信息。
㈡生成管线图在AutoCad主菜单栏中点击“管线成图”，打开“管线成图”下拉菜单如下图，点击“生成管线图...”。
打开如下对话框：需要购买本软件或咨询软件更多交流信息请联系pc-software#（#改成@）1。
选定要生成的管线种类，如下图所示：2。
选定要生成的图幅，如下图所示：说明：1)“存在的图幅”列表来源于系统设置文件[..\Support\Support.mdb]表“图幅信息”中。
2)当“选定的图幅”列表框为空时或选定图幅数大于等于5时或“范围选择”选定为“全部图幅”时表示成图范围为当前全部数据库中所有记录。
3。
选定SQL查询条件，如下图所示：说明：1)点表SQL查询和线表SQL查询字段和内容在系统设置文件[..\Support\UserSet.ini]文件段[点表SQL查询字段设置]和[线表SQL查询字段设置]。
2)当单选框“点表SQL查询”或者“线表SQL查询”没有选中时，表示点表或者线表无SQL查询过滤。
3)当每字段SQL查询选择为“*”时，表示该字段无SQL查询过滤。
基于PDA地下管线探测数据采集系统
基于PDA地下管线探测数据采集系统丘广新【摘要】为改变传统的管线外业调查流程.将探查和测量合为一步,实现数据采集的数字化,降低地下管线外业调查的复杂度,提出将PDA用于地下管线外业记录的研究思路.首先根据系统需求分析,设计系统逻辑结构图和地下管网数据结构表,然后在功能设计的基础上使用EPSCE软件的二次开发工具开发了系统功能,最后进行验证,取得较好的运行效果.为地下管线外业调查工作进行有益的探索.【期刊名称】《地理空间信息》【年(卷),期】2009(007)006【总页数】3页(P27-29)【关键词】PDA;地下管线;数据采集【作者】丘广新【作者单位】广州市城市规划勘测设计研究院,广东,广州,510060【正文语种】中文【中图分类】基础科学Vol.7, No.6Dec., 2009 r, 地理空间信息 E 第 6 期 l..的·基于 PDA 地下管线探测数据采集系统丘广新｛广州市城市规划勘测设计研究院，广东广州 5 10060 )摘要：为改变传统的管线外业调查流程，将探查和测量合为一步，实现数据采集的数字化，降低地下管线外业调查的复杂度，提出将 PDA 用于地下管线外业记录的研究思路。
首先根据系统需求分析，设计系统逻辑结构图和地下管网数据结构哀，然后在功能设计的基础上使用 EPSCE 软件的二次开发工具开发了系统功能，最后进行验证，取得较好的运行效果为地下管线外业调查工作进行有益的探索关键词：PDA ；地下管线；数据采集中图分类号： P208文献标志码： B文章编号：1672-4623 (2009)06-0027-03 Data Collection System for Underground Pipeline Based on PDA QIUGuangxin (Gua吨zhou Urban Planning&Design Survey Research lnstitute,Guangzhou 510060,China) Abstrct:In order tochange the process of fieldinvestigation inundergroud pipelines,combining the field ascer tainment and surveyingprocess,digitizing the data collection and reducing the complexity of pipelines,this paperbrings for丐￥ard resear edness analysed,the systems logic structure and pipelines data structure 缸’e designed.Then system functions arerealized bythe secondary development toolEPSCE Application Builder based on functionsdesign.At last ,it isvalidated using Area pipelines datas and runs well.This paper is useful for field investigation in undergroud pipelines.K ey words:PDA;pipeline;data collection 广州市地下管线普查与数据建库工作探索了一种适合我国（特）大城市的建立城市地下管线信息系统的理论、方法、技术，实现了“普查成图与监理入库相结合、全面普查与竣工测量相结合、规划审批与现状信息相结合”的综合性管线系统建设模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东正元地下管线数据处理系统（Zyspps Ver2.0）使用说明一、数据录入
在开始录入物探数据之前，请先对用户设置文件[...\Support\Userset.ini]中段［点库-物探库字段对应设置］和段［线库-物探库字段对应设置］中的内容进行字段对应设置，程度将根据此对应关系把物探数据分离成点、线数据，如果当前点、线字段没有对应物探库字段，请填写空值，仅保留等号前的部份。
注意：
当在系统支持文件[...\Support\Support.mdb]中表“管线字段”增加删除记录或改变字段名称，用户设置文件[...\Support\Userset.ini]中段［点库-物探库字段对应设置］和段［线库-物探库字段对应设置］中的内容将会丢失，此时必须重新设置这两个段中的内容。
（一）打开AutoCAD2006进入数据处理系统主界面如下
（二）新建测区数据库
在操作工具菜单栏中点击“文件”，打开“文件”下拉菜单如下图，点击“新建测区数据库”，即可新建一个内容为空的mdb数据库。
需要购买本软件或咨询软件更多交流信息请联系pc-software#（#改成@）
（三）打开测区数据库
在操作工具菜单栏中点击“文件”，打开“文件”下拉菜单如下图，点击“打开测区数据库”，即可打开一个现有的mdb数据库。
（四）新建管种
如果已经打开或新建测区数据库，在操作工具菜单栏中点击“文件”，打开“文件”下拉菜单如下图，点击“新建管种”
将打开如下对话框：
在下拉框中选定要新建的管类代码，点击“确定”。
（五）打开管种录入窗口
如果已经打开或新建测区数据库，在管种工具栏中数据录入窗口内双击管类代码，
即可打开对应管类数据录入界面：
直接分离点线式数据录入界面如下图所示：物探库分离点线式数据录入界面如下图所示：
数据录入和编辑方法
1.数据录入快捷键：
物探数据录入窗口：数字键(1.2.3...)--选择; ↑↓键--记录定位; ENTER键--下一输入项; CTRL+↑键--上一输入项; +键--记录保存.
点线数据录入窗口：数字键(1.2.3...)--选择; F1--字段隔空复制; F2--字段连续复制; F3--字段递加连续复制; F4--加空记录; F5--记录复制; F8--加管线代码; CTRL+D--记录删除; CTRL+R--撤消删除; CTRL+F--记录查找; CTRL+Z 完全删除.
2.物探点号查找与定位：
在“线数据录入窗口“中按下CTRL+F ，弹出“查找物探点号”对话框，在对话框输入要查找的物探点号后点击“确定”，如果点表中存在当前要查找的物探点号，“点数据录入窗口”中将自动跳至该物探点号对应的记录行，记录查找列表中将列出所有找到的线
记录条目，在对应线记录条目上双击两下，“线数据录入窗口”中将跳至对应线记录，如下图所示：
3.特定字段查找、定位和替换：
在表格形式录入界面中按右键弹出下拉菜单后点击“查找替换”，如下图所示：
4.多文档录入界面：
(六) 图库联动图形点线录入方式
先在主菜单栏中点击"管线编辑\管线绘制"打开管线绘制工具条，如下图所示：
如果当前数据库已经打开并且数据中存在要绘制的管种表，则在“管线绘制”工具栏点击对应管线点符号打开管线点绘制对话框：
在修改管线点相关属性后点取管线点插入位置，则图面上将绘制一个管点，同时数据库对应管类点表中会自动添加上此点对应的记录。
在“管线绘制”工具栏点击“管线段”打开管线绘制对话框：。
