GU641B发电机组控制器使用说明
控制与操作说明
4 控制与操作说明
控制器有三种控制模式：AUTO 自动模式、MAN 手动模式、TEST 测试模式。
4.1 操作模式设置：
描述
操作
按住“AUTO”键（连续 2 秒），按键上 LED 指示灯亮，控制器即运行 于自动操作模式。
按住“MAN”键（连续 2 秒），按键上 LED 指示灯亮，控制器即运行 于手动操作模式。
使用说明
Harsen®
GU641B 发电机组控制器
HM1016CR1
使用说明 HM1016CR1
本手册的符号说明
本手册的符号说明
警告： 表示如果不采取适当的预防措施，潜在的危险情况可能会造成死亡、严重的人 身伤害或重大的财产损失。
告诫： 表示如果不采取适当的预防措施，潜在的危险情况会损坏设备。
注意： 提供除警告或告诫以外的帮助信息。
警告： 市电正常指示灯亮时，指市电电压和频率在设置的高低极值范围内；市电 正常指示灯闪亮时，指市电电压或频率超出设置的高低极值；当市电正常 指示灯不亮时，市电电压低于电压的测量范围。严禁以灯的不亮来判断没 有市电电压。
市电供电失败：如市电合闸继电器闭合输出，市电开关合闸时间计时器开始计时，计时时间到，控 制器没有检测到市电侧开关辅助触点闭合，即为市电合闸失败。
启动延时计时器开始计时，计时时间到，如预设有预热功能，预热继电器闭合输出，预热时间计时器 开始计时，计时时间到，油门继电器动作，发动机燃油电磁阀打开，延时 300 毫秒后，起动继电器闭合输 出，发动机盘车马达接通电源，盘车开始，当发动机运行速度达到盘车切断速度时，控制器停止启动输 出，安全监察延时时间开始计时，在计时时间到之后，如控制器检测到发电机组的电压、频率、油压、水 温等参数正常，没有其它故障，即发电机组起动成功，正常运行，液晶显示器显示相关测量参数。
开关输入信号公共端 与磁力传感器信号{-}
工作电源正极{+B} 工作电源负极{-B} 接地保护
0-346Vac 0-346Vac 0-346Vac
信号类
连线
1mm²线 1mm²线 1mm²线 1mm²线
0-346Vac 0-346Vac 0-346Vac
0-5A 0-5A 0-5A 0-5A 压力传感器 (<1KΩ) 温度传感器 (<1KΩ)
常开干触点，16A/30Vdc 常开干触点，16A/30Vdc 常开干触点，3A/30Vdc，可自定义(1) 常开干触点，3A/30Vdc，可自定义(2) 常开干触点，3A/30Vdc，可自定义(3) 常开干触点，3A/30Vdc，可自定义(4) 如果不使用，禁止连到负极 低电位有效 低电位有效 低电位有效 低电位有效 低电位有效 1-70Vac
测试模式键/指示灯/参数设置确认“√”键 此键用于测试操作模式设置，控制器运行于测试模式时，键上侧 LED 指 示灯亮。此时控制器模拟市电故障且“遥开信号”有效，来控制发电机 启动运行。 当进入参数设置操作，此键用于进入下一层子菜单/确认修改。
开启键/指示灯/参数设置向上键 此键用于手动启动运行发电机组。当控制器设置在手动操作模式时，按 此键可启动发电机。 当进入参数设置操作，此键用于返回上一层菜单。
12V/24V (8-35Vdc 连续)
2.5mm²线 2.5mm²线 2.5mm²线
注意： 继电器输出 3 和继电器输出 4，在出厂时，分别被定义为发电合闸和市电 合闸。实际应用中，可由用户自定义。
Harsen®
Page 3/54
使用说明 HM1016CR1
2.3 典型接线图：
控制器外形结构与连线
Harsen®
I
使用说明 HM1016CR1
本手册的符号说明
警告： 在安装、操作控制器时，请先阅读整个使用手册，或对该设备进行任何维护和 调试，必需熟悉所有设备、安全规范及做好事前预防措施，否则可能造成人身 伤害或相关设备损坏。
发动机或其他动力装置必须装配一个超速关机保护装置，以避免动力装置的失 控或损坏而造成人员伤亡或其他损害。
发电合闸指示灯 当发电开关合闸，发电供电时，指示灯亮；当发电合闸失败时指示灯闪亮。
市电正常指示灯 当市电正常时，即市电电压和频率在设置的高低极值范围内，指示灯亮。
市电合闸指示灯 当市电开关合闸，市电供电时，指示灯亮；当市电合闸失败时指示灯闪亮。
操作面板
Harsen®
Page 6/54
使用说明 HM1016CR1
停机/复位键/指示灯/参数设置位移“→”键 此键用于手动停止发电机，控制器设置在手动操作模式时，长按此键两 秒以上，可停止发电机组。 如果有故障输出，轻按此键控制器可解除故障停机锁定。 当进入参数设置操作，此键用于移动参数的可设置位。 不管控制器运行于何种模式，“停机键”均有效。在“自动”或“测 试”模式时，长按此键两秒以上，可停止发电机组，控制器同时自动从 其它模式转换为手动操作模式。
注意： 以上控制程序的实现，是将其中一个可定义输入口定义为市电开关闭合， 并将开关的常开辅助触点连接到该端口。 实际应用中，可能没有一个可定义输入口定义为市电开关闭合，此时，市 电供电指示灯亮只表示控制器的市电合闸继电器闭合输出。在这种情况 下，市电合闸失败功能失效，并由此而启动运行发电机组的功能无效。
按住“TEST”键（连续 2 秒），按键上 LED 指示灯亮，控制器即运行 于测试操作模式。
备注：三种模式只可选其一种。
4.2 自动控制过程 控制器运行于“AUTO”运行模式。
市电正常，市电供电： 当市电正常时，即市电电压和频率在设置的高低极值范围内，市电正常指示灯亮，市电供电延时计
时器开始计时，计时时间到，市电合闸继电器闭合输出，转换开关市电侧开关闭合，市电供电，市电侧 开关辅助触点闭合，市电合闸指示灯亮。
自动模式键/指示灯/参数设置增加“+”键 此键用于自动操作模式设置，控制器运行于自动模式时，键上侧 LED 指 示灯亮。控制器根据市电故障且“遥开信号”有效与否，来控制发电机 启动运行与停止。 当进入参数设置操作，此键用于增加数值/向下移动选择。
手动模式键/指示灯/参数设置减少“-”键 此键用于手动操作模式设置，控制器运行于手动模式时，键上侧 LED 指 示灯亮。控制器通过“START”和“STOP”键来控制发电机启动运行 与停止。 当进入参数设置操作，此键用于减少数值/向上移动选择。
本说明书只适用于 GU641B 发电机自动控制器，凡使用者必须先详阅本说明书。
Harsen®
Page 1/54
使用说明 HM1016CR1
2 控制器外形结构与连线：
2.1 详细尺寸如下： 操作面板 安装开孔口 厚度
控制器外形结构与连线
W192mm×H144mm W174mm×H126mm D56mm（未连线）
液晶（LCD）显示及其控制键为操作者提供一个友好操作界面，方便操作者读取信息和设定运行参数。
操作按键和 LED
功能描述
名称
翻页键 翻页信息显示/连续按此键 2 秒进入/退出参数设置菜单。
消声键/灯测试 当控制器发生警告或故障时，报警蜂鸣器响，按此键响声停止；再按此 键，则取消消声功能，如控制器仍处在故障状态，报警蜂鸣器继续响。 消声功能有效时，LCD 显示消声符号。 连续按此键 2 秒，所有指示灯同时亮。
Harsen®
Page 2/54
使用说明 HM1016CR1
控制器外形结构与连线
2.2 接线端口：
端子号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
31
32 33 34
功能说明
发电 A 相电压输入 发电 B 相电压输入 发电 C 相电压输入 发电Ｎ零线 空 市电 A 相电压输入 市电 B 相电压输入 市电 C 相电压输入 市电Ｎ零线 A 相电流输入{S1} B 相电流输入{S1} C 相电流输入{S1} 电流输入公共端{S2} 油压检测 水温检测 传感器公共点 继电器输出公共点 燃油电磁阀继电器输出 盘车继电器输出 继电器输出 3（发电合闸） 继电器输出 4（市电合闸） 继电器输出 5 继电器输出 6 充电机励磁电源输出 自定义开关量输入 1 自定义开关量输入 2 自定义开关量输入 3 自定义开关量输入 4 自定义开关量输入 5 磁力传感器信号{＋}
1mm²线 1mm²线 1mm²线 1mm²线 2.5mm²线 2.5mm²线 2.5mm²线 2.5mm²线 2.5mm²线 2.5mm²线 2.5mm²线 2.5mm²线 2.5mm²线 2.5mm²线 1mm²线 1mm²线 1mm²线 1mm²线 1mm²线 1mm²线 1mm²线 1mm²线 1mm²线 1mm²线 两芯屏蔽线
Harsen®
II
使用说明 HM1016CR1
修改记录
序号
版本
1 HM1016CR1
日期 2011.1.1
修改记录
修改
审批 P.L
新发行
修改内容
Harsen®
III
使用说明 HM1016CR1
目录
目录
1. 概述………………………………………………………………………………………………………1 2. 控制器外形结构与连线…………………………………………………………………………………2 3. 操作面板…………………………………………………………………………………………………5 4. 控制与操作说明…………………………………………………………………………………………7 5. 测量显示数据…………………………………………………………………………………………1…5 6. 警告和停机故障………………………………………………………………………………………1…6 7. 参数设置………………………………………………………………………………………………2…0 8. 安装指南………………………………………………………………………………………………4…1 9. LCD 显示和菜单系统 …………………………………………………………………………………5…0 10. 技术参数………………………………………………………………………………………………5…3
发电机组简易操作程序
柴油发电机组操作程序
本操作说明为发电机组简易操作，仅限于日常保养维护。
1.启动前检查。
把发电机组打到停止位置，确认机组已经停机环境下才从事以下检
查。
●机组外观：首先是查看发电机组外观有无漏油漏水现象，有无明显螺栓·接线头·皮
带等松动。
●检查机油：拔出机油标尺，确认机油在低点（L）与高点（H）之间。
●检查冷却水位：查看内循环和外循环冷却水箱看冷却液是否足够，如果偏少要及时补
充。
机房环境温度低于20度时，需要打开水套加热电源给发电机加温。
●检查启动电池：打开电池盖，看液位是否在低点（MIN）与高点（MAX）之间，及时补
充电池补充液。
查看电池电压应在25vdc到29vdc之间。
●检查柴油：查看日用油箱确保柴油充足和进回油阀门都是工作位置。
●检查空气：查看空气滤芯报警器是否报警，进风排风控制箱控制方式要打到自动位
置，开机时自动打开。
检查完以上工作没有异常情况，现在就可以进入启动开机环节了。
2.启动发电机组
只要选择控制器上面开关按键到相应模式就可操作机组
●停止模式键：按停止模式键发电机进入停止模式。
●自动模式键：按自动模式键将使发动机进入自动模式。
●
运行键：按运行键将使发动机进入运行模式。
3.故障复位
红色停机故障指示灯：红灯闪烁表示有停机故障，按停止模式键，查看故障对
故障进行清除后，需对控制器进行复位，蜂鸣器消音键，复位所有故障，直到指示灯熄灭表示故障已经复位。
当有超速故障时需要对风门开关复位。
- 1 -。
柴油发电机控制器说明书
柴油发电机控制器说明书一、引言柴油发电机控制器是一种用于监控、保护和控制柴油发电机组运行的设备。
本说明书将详细介绍柴油发电机控制器的功能、特点和使用方法，以便用户正确、安全地操作和维护设备。
二、功能1. 运行监控：柴油发电机控制器可以实时监测发电机组的运行状态，包括发电机输出电压、电流、频率等参数，确保发电机组正常运行。
2. 自动启停：柴油发电机控制器配备了自动启停功能，可以根据设定的条件自动启动或停止发电机组，提高发电机组的使用效率。
3. 负载分配：柴油发电机控制器可以根据负载大小自动调整发电机组的输出功率，实现负载均衡，避免过载或欠载情况。
4. 电池管理：柴油发电机控制器可以监测和管理发电机组的蓄电池状态，包括电池电压、电流、剩余容量等参数，确保蓄电池处于良好工作状态。
5. 告警保护：柴油发电机控制器配备了多种告警保护功能，如过载告警、低油压告警、高水温告警等，及时发现并解决发电机组故障，保护设备安全运行。
三、特点1. 高度可靠：柴油发电机控制器采用先进的电子技术和可靠的硬件设计，具有高度稳定性和抗干扰能力，能够在恶劣环境下正常工作。
2. 易于操作：柴油发电机控制器操作界面简单直观，具有友好的人机交互界面，用户可以轻松掌握设备的使用方法。
3. 多种通信接口：柴油发电机控制器支持多种通信接口，如RS485、CAN等，方便与其他设备进行联网通信，实现远程监控和控制。
4. 多种保护功能：柴油发电机控制器具备多种保护功能，如过载保护、短路保护、过压保护等，能够有效保护发电机组和外部设备的安全。
5. 自动诊断：柴油发电机控制器能够自动诊断设备故障，并显示故障代码或故障信息，方便用户及时排除故障。
四、使用方法1. 首先，确保柴油发电机组与电源连接正常，蓄电池电量充足。
2. 打开柴油发电机控制器的电源开关，待显示屏亮起后，进入操作界面。
3. 根据需要设置发电机组的参数，如启停条件、输出功率限制等。
4. 检查各项参数是否正常，如发电机输出电压、频率等，确保设备处于正常工作状态。
发电机组控制装置使用说明
发电机-控制屏成套控制装置使用说明1.概述：本发电机-控制屏成套控制装置使用说明使用于发电机额定电压为400V的发电机控制成套装置。
装置具有对发电机有关电量的测量功能、发电机与电网的准同期功能，以及发电机电压异常、过电流、短路、逆功率等故障的报警、保护等功能。
智能网络多功能仪表能测量电流、电压、功率、功率因数、电能等电力参数具有RS485接口，通过功能模块的选择，可以实现数字通讯、变送和4遥功能。
2.接线按照随机文件提供的接线图的要求，完成发电机与控制装置、控制装置与电网之间的相关接线，保证连接导线的正确性、可靠性。
3.起机前的检查起动机组前，控制装置面板指示灯无指示。
接通控制装置的网电控制电源后，控制装置面板上数字电测表有显示。
“A VR方式”转换开关（SA1）扳至“自动”位置，“励磁通断”转换开关（SA2）扳至“灭磁”位置，“机组—网电”转换开关（SA4）扳至“机组”位置。
4.单机运行（无需同期）4.1 起动机组，“励磁通断”转换开关（SA2）扳至“投励”的位置，控制装置面板数字电测表、电压表、频率表有显示，正常起动成功后，电压表显示：400V，频率表显示：50Hz，“分闸”指示灯（HL4）亮。
4.2 合闸将“合闸方式”转换开关（SA7）扳至“单机”位置，将控制装置前门上的隔离开关（QK）的手柄扳至“通”的位置，然后按下“合闸”按钮（SB4）,发电机组主输出断路器（QF）合闸，“合闸”指示灯(HL5)亮, “分闸”指示灯(HL5)熄灭，发电机组以单机方式运行。
5.并网运行（同期）5.1 将网电三相电源接至隔离开关(QK)下桩头母排L1、L2、L3上，将“机组—网电”转换开关(SA4)拨到“网电”位置，检查网电电压是否正常。
将“匹配”转换开关(SA6)扳至“投入”位置，“励磁通断”转换开关(SA2)扳至“投励”位置，将“机组网电”转换开关(SA4)扳至“机组”的位置，控制装置面板上电压表、频率表有显示，发电机组自动跟踪网电电压，正常起动成功后，多次转换转换开关(SA4),电压表显示电压与网电电压一致，频率表显示一致。
GU641B发电机组控制器使用说明
发电合闸指示灯 当发电开关合闸，发电供电时，指示灯亮；当发电合闸失败时指示灯闪亮。
市电正常指示灯 当市电正常时，即市电电压和频率在设置的高低极值范围内，指示灯亮。
市电合闸指示灯 当市电开关合闸，市电供电时，指示灯亮；当市电合闸失败时指示灯闪亮。
操作面板
Harsen®
Page 6/54
使用说明 HM1016CR1
超速关机保护装置必须完全独立于源动力装置的控制器系统，同时必须确认高 水温和低油压关机保护装置是安全的、有效的。
告诫： 在使用发电充电机或电池充电器的控制系统中，为了避免损坏控制器，在将供 电电池与控制系统断开前，必须先关掉充电器。
控制器中包括静态感应部件，为避免损坏这些部件，严禁拆开控制器的后盖， 并触摸印制电路板上的电子元件和导线。
12V/24V (8-35Vdc 连续)
2.5mm²线 2.5mm²线 2.5mm²线
注意： 继电器输出 3 和继电器输出 4，在出厂时，分别被定义为发电合闸和市电 合闸。实际应用中，可由用户自定义。
Harsen®
Page 3/54
使用说明 HM1016CR1
2.3 典型接线图：
控制器外形结构与连线
开关输入信号公共端 与磁力传感器信号{-}

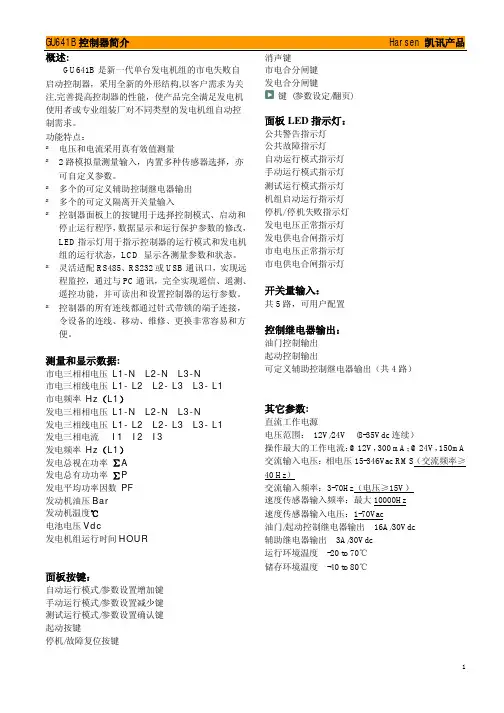

GU641B简介
