柴油发电机组使用说明书
柴油发电机组的说明书
柴油发电机组的说明书一、产品概述柴油发电机组是一种通过燃烧柴油驱动发电机发电的设备。
本产品由柴油机与发电机组成，能够满足家庭、商业和工业等多种场景的用电需求。
二、产品特点1.高效节能：采用卓越的柴油机，具有低油耗、节能环保的特点；2.可靠稳定：高效控制系统带来出色的性能稳定性，从而保障了产品的可靠性；3.易于操作：智能化的控制面板可直观地显示设备的运行状况和故障信息，操作简便；4.双动力使用：可选择蓄电池作为备用动力来源，更具有应对突发情况的能力；5.适用范围广：产品适用于家庭、商业、工业等多种场景，能够满足不同客户的用电需求。
三、产品参数1.柴油机品牌：XXX2.额定功率：XXX kW3.标称电压：XXX V4.交流频率：XXX Hz5.燃油消耗率：XXX g/kW·h四、使用须知1.使用前请确保设备所处环境通风良好，并将设备置于水平地面上；2.运行中请勿对设备进行任何改动或拆卸，以免导致设备故障或人员受到伤害；3.定期对发电机进行维护保养，以确保其正常运行，延长使用寿命；4.请勿在雨天或潮湿环境中使用设备，严禁在易爆场所使用；5.本说明书中提到的所有技术参数仅供参考，如需购买或更换设备，请务必咨询专业人士。
五、维护保养1.每日操作前，请检查燃油和机油液位是否正常；2.每500小时使用后，请进行一次中期维护，包括更换机油和机油滤芯，清理空气滤芯等；3.每1000小时使用后，请进行一次大型维护，包括更换机油、机油滤芯、空气滤芯、燃油滤芯等；4.遇到异常情况或故障，请及时联系售后服务人员进行维修。
六、注意事项1.请勿在机器操作中触碰发热部位，避免烫伤；2.如发现明火、异味或异常声音，请立即切断电源并联系售后服务人员进行维修；3.请勿在使用本产品时使用非指定配件；4.儿童应在成人陪同下远离设备，以免受到伤害。
七、保修条款本产品提供一年免费维修服务，维修范围仅限于非人为因素造成的故障。
如需维修，请联系售后服务人员。

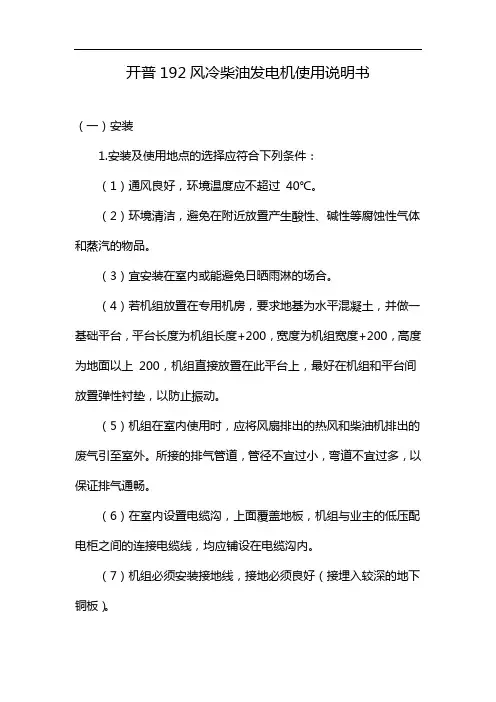

开普192风冷柴油发电机使用说明书
开普192风冷柴油发电机使用说明书（一）安装1.安装及使用地点的选择应符合下列条件：（1）通风良好，环境温度应不超过40℃。
（2）环境清洁，避免在附近放置产生酸性、碱性等腐蚀性气体和蒸汽的物品。
（3）宜安装在室内或能避免日晒雨淋的场合。
（4）若机组放置在专用机房，要求地基为水平混凝土，并做一基础平台，平台长度为机组长度+200，宽度为机组宽度+200，高度为地面以上200，机组直接放置在此平台上，最好在机组和平台间放置弹性衬垫，以防止振动。
（5）机组在室内使用时，应将风扇排出的热风和柴油机排出的废气引至室外。
所接的排气管道，管径不宜过小，弯道不宜过多，以保证排气通畅。
（6）在室内设置电缆沟，上面覆盖地板，机组与业主的低压配电柜之间的连接电缆线，均应铺设在电缆沟内。
（7）机组必须安装接地线，接地必须良好（接埋入较深的地下铜板）。
（8）机房的设计和建设须咨询建筑设计人员、消防和水电人士等。
（二）开机前注意事项1. 清除附着在机组表面的灰尘、水迹、油迹和锈痕迹。
2. 检查各机械连接件和紧固件是否松动；检查各运动件转动是否活，有无相擦卡死等现象；检查各导线连接处，接线是否牢固正确，接触是否可靠，有无松动、脱落等情况。
柴油发电机使用说明书3. 检查燃油箱的存油量，是否满足规定运行时间的需要。
4. 打开燃油箱至柴油机燃油输油泵的开关，并用燃油手泵排除燃油系统空气。
5. 检查柴油机机油底壳、喷油泵和调速器中是否有足够的机油。
6. 检查散热水箱内冷却水是否注满。
对开式循环机组应打开进水开关。
7. 将控制屏上各开关扳置在监视机组工作的相应位置上，自动空气开关应于断路位置。
（三）开机步骤1、旋动燃油微调操作手柄或按动“油机升速”按钮，使柴油机门固定在相当于机组怠速位置（约500-700rpm）。
2、打开电源开关、电源指示灯亮，然后，揿下预供油按钮，开动预供泵，每次运转不超过30S，如下次运转达不到要求，应停30S 后重复一次，直至油压达到0.2-0.3MPa时（仅对带预供油泵），在揿下起动按钮，使柴油机起动，此时，运转指示灯亮。

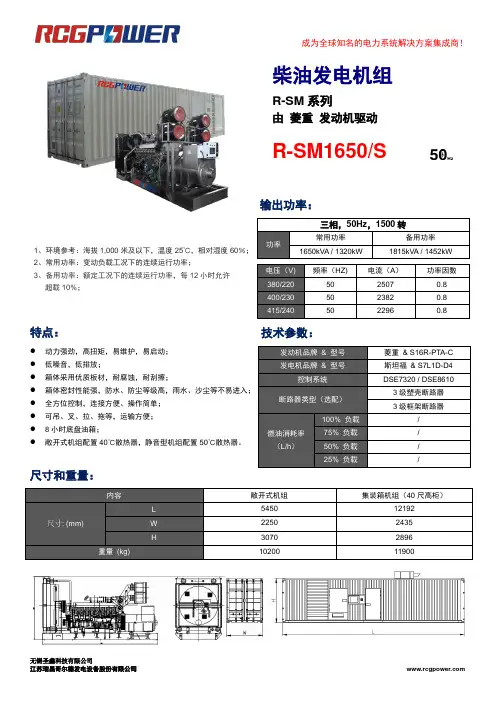

柴油发电机组-R-SM1650 S 说明书
1、环境参考：海拔1,000米及以下，温度25℃，相对湿度60％；2、常用功率：变动负载工况下的连续运行功率；3、备用功率：额定工况下的连续运行功率，每12小时允许 超载10%；特点：⚫ 动力强劲，高扭矩，易维护，易启动； ⚫ 低噪音，低排放；⚫ 箱体采用优质板材，耐腐蚀，耐刮擦；⚫ 箱体密封性能强，防水、防尘等级高，雨水、沙尘等不易进入； ⚫ 全方位控制，连接方便、操作简单； ⚫ 可吊、叉、拉、拖等，运输方便； ⚫ 8小时底盘油箱；⚫ 敞开式机组配置40℃散热器，静音型机组配置50℃散热器。
尺寸和重量：内容敞开式机组 集装箱机组（40尺高柜）尺寸: (mm)L5450 12192 W 2250 2435 H3070 2896 重量 (kg)1020011900柴油发电机组R-SM 系列由 菱重 发动机驱动R-SM1650/S输出功率：三相，50Hz ，1500转功率 常用功率 备用功率 1650kVA / 1320kW1815kVA / 1452kW 技术参数：发动机品牌 & 型号 菱重 & S16R-PTA-C 发电机品牌 & 型号斯坦福 & S7L1D-D4 控制系统 DSE7320 / DSE8610 断路器类型（选配）3级塑壳断路器 3级框架断路器燃油消耗率（L/h ）100% 负载/ 75% 负载 / 50% 负载 / 25% 负载/电压（V) 频率（HZ)电流（A ） 功率因数 380/220 50 2507 0.8 400/230 50 2382 0.8 415/2405022960.8发动机品牌 / 型号 & 菱重 / S16R-PTA-C缸数 / 排列 12 / V 功率（kW ） 常用 1450 类型 4冲程 备用1590 缸径 / 行程 170 mm / 180 mm压缩比 14 : 1 吸气方式 TCA 排量 (L) 65.37 冷却方式 水冷 调速方式 Electronic 润滑油15W40-CF4重量 (kg) 6750 润滑油容量（L ）230冷却液容量（L ）170发电机品牌 / 型号 & 斯坦福 / S7L1D-D4额定容量（kVA ） 1650 AVR 型号模拟式额定功率（kW ） 1320 电压调节（无负载、满载） ± 1.0% THF(BS EN60034 – 1) <2% 低速保护 标准 轴承数 单 防护等级IP23 绕组100% 铜 相序A(U), B(V), C(W)矽钢铁芯处理 整片冲孔TIF(NEMA MG 1-22) <50 绝缘等级 H 励磁系统 自励, 并联 绕组节距 2 / 3 环境温度 40℃ 阻尼绕组全部定子额定温度125 ℃控制系统 :DSE8610⚫ DSE8610是一种易于使用的机械轴连多发电机系统，设计为同步32的发电机，包括电子和非电子发动机。
潍柴1000KW柴油发电机组技术说明书
潍柴电力原装1000KW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴1000kW柴油发电机组机组品牌潍柴(原装)机组型号WPG1250/B7机组产地山东潍坊柴油机品牌潍柴柴油机型号12M33D1108E200柴油机产地山东潍坊智能控制器品牌潍柴智能控制器型号WHC9320智能控制器产地潍柴电动断路器品牌常熟机组外形尺寸4758×2194×2420（mm）机组净重8200kg二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。
本项目潍柴机组功率按照此功率进行标定。
三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。
4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG1250/B7输出功率/容量（kW/kVA）1000/1250额定电压（V）400/230额定频率（Hz）50额定电流（A）1804额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调速方式电子调速调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG1250/B7柴油机品牌潍柴型号12M33D1108E200功率（kW）1108额定转速（r/min）1500型式V型、直喷进气方式增压中冷冲程数4气缸数12缸径/行程（mm）150/185排气量（L）39.2调速方式电子调速启动方式DC24V电启动冷却方式闭式循环强制水冷压缩比15：1曲轴旋转方向逆时针（面向飞轮端）油底壳机油容量（L）146七、发电机的主要技术规格机组型号WPG1250/B7发电机发电机品牌潍柴型号WHA6G额定功率（kW）1000额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）1804额定功率因数0.8（滞后）发电机效率（%）94.74波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG1250/B7经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤115“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间32000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和常熟电动开关，机组控制系统可以选择手动/自动模式对机组实现启停。
柴油发电机组中文说明书
斯坦福柴油发电机组使用说明书上海斯坦福动力设备有限公司1.概述斯坦福柴油发电机组采用柴油动力，为四冲程、水冷、直列、直喷、带涡轮增压柴油机，或者根据客户制定要求进行匹配，可靠性好、寿命长、具有良好的配套适应性，可满足客户的不同要求。
适用于工矿、工地、通讯、小型城镇作为流动或固定电源,供给动力、照明、通讯或其它应急备用电源。
本说明书主要对斯坦福系列柴油发电机组的工作条件、机组结构、性能指标及安装使用和维护作简要说明。
2.工作条件1.机组在下列标准状况下应能输出标定功率，标定功率分常用功率和备用功率两种。
常用功率是指机组能以此功率连续工作12h，其中包括过载10%工作1h；备用功率是指机组能以此功率连续工作1h，无超负载能力，备用功率在机组型号后用S表示。
大气压力100kPa。
环境温度为298K（25℃）。
空气相对湿度为30％。
若超过上述规定的条件连续运行时，（在按使用说明书规定进行保养的条件下）其输出功率按柴油机规定功率的90％修正后折算的电功率，但此电功率最大不得超过发电机的额定功率，当使用条件与该规定不符时，其输出功率应为按GB/T 6072.1-2000规定的方法修正柴油机功率后折算的电功率，但此电功率最大不得超过发电机的额定功率。
2.机组在下列条件下应能输出规定功率（允许功率修正）并可靠地工作。
a) 海拔高度不超过4000m。
b) 环境温度为（5～40）℃。
c) 空气相对湿度为90％(25℃时)。
当试验海拔高度超过1000m(但不超过4000m时)，环境温度的上限值按海拔高度每增加100m降低0.5℃修正。
3.机组只适宜在室内或具有避免日晒雨淋的场合使用（有防雨性能的箱式机组除外），机组不适宜在空气中带有导电尘埃、腐蚀性气体的场合使用。
3．警告与安全3.1 警告1.机组安装和移动时，须小心轻放，不得碰撞或翻转。
2.机组操作人员须遵守各项安全操作规程，包括操作手册和设备上的警示标识，否则有可能造成机组和人身的损害。

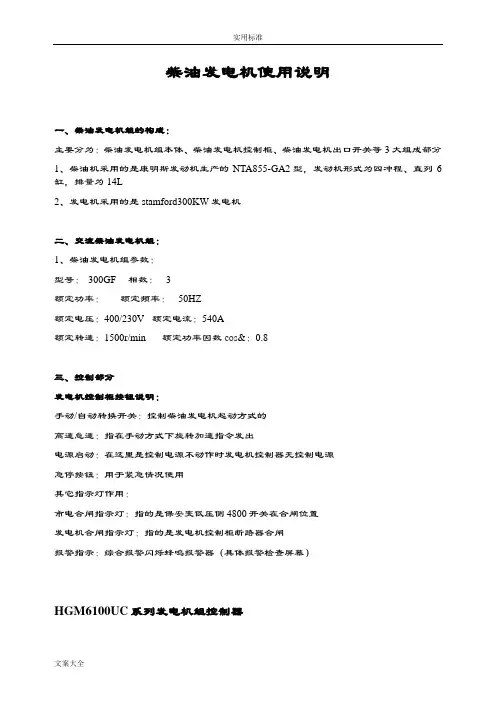

柴油发电机操作说明书
实用标准柴油发电机使用说明一、柴油发电机组的构成：主要分为：柴油发电机组本体、柴油发电机控制柜、柴油发电机出口开关等3大组成部分1、柴油机采用的是康明斯发动机生产的NTA855-GA2型，发动机形式为四冲程、直列6缸，排量为14L2、发电机采用的是stamford300KW发电机二、交流柴油发电机组：1、柴油发电机组参数：型号：300GF 相数： 3额定功率：额定频率：50HZ额定电压：400/230V 额定电流：540A额定转速：1500r/min 额定功率因数cos&：0.8三、控制部分发电机控制柜按钮说明：手动/自动转换开关：控制柴油发电机起动方式的高速怠速：指在手动方式下旋转加速指令发出电源启动：在这里是控制电源不动作时发电机控制器无控制电源急停按钮：用于紧急情况使用其它指示灯作用：市电合闸指示灯：指的是保安变低压侧4800开关在合闸位置发电机合闸指示灯：指的是发电机控制柜断路器合闸报警指示：综合报警闪烁蜂鸣报警器（具体报警检查屏幕）HGM6100U C系列发电机组控制器1.概述HGM6100UC系列电站自动化控制器集成了数字化、智能化、网络化技术，用于单台发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。
控制器采用大屏幕液晶(LCD)显示，中文、英文、西班牙文和俄文可选界面操作，操作简单，运行可靠。
HGM6100UC系列电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，控制器所有参数可从控制器前面板调整，或使用PC机通过编程接口调整，也可使用PC机通过RS485接口调整及监测。
其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。
2.性能和特点HGM6100UC系列有四种型号：HGM6110U/6110UC：用于单机自动化，通过远端开机信号控制发电机组自动开机与停机；HGM6120U/6120UC：在HGM6110U/6110UC基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF)，特别适用于一市一机构成的单机自动化系统。
柴油发电机使用说明书
非常感谢您选用本公司生产的发电机组产品！本说明书包含如何正确使用发电机组，请用户使用前认真阅读。
安全、正确地操作它，您将获得最好的回报。
本使用说明书中的所有技术资料和图示均与出版时的最新产品一致。
因修订及其他变化，该说明书中的内容可能与实际情况有细微的差别。
本公司拥有修改的权利，制定修订版本时恕不另行通知，敬请谅解。
本使用说明书版权归本公司所有，未经本公司书面同意不准翻印，违者必究。
本说明书是发电机组永久的组成部分，如果发电机组被转售，说明书将与发电机组一起被转售。
安全警告您和其他人的人身、财产安全是非常重要的。
请仔细阅读我们写在说明书和发电机组的贴花里的极重要的安全警告。
安全警告能提醒您注意那些可能会伤害到您和其他人的潜在危险。
在每种安全警告的前面都有符号*和“危险”，“警告”或“注意”三个词之一。
详情如下：若不遵循指示您将有生命危险或将受到极严重的伤害。
若不遵循指示您将有生命危险或将受到很严重的伤害。
若不遵循指示将可能受到较小的伤害。
若不遵循指示，您的发电机组和其它财产可能受到损害。
目录安全警告 (3)目录 (4)1. 安全须知 (6)1. 安全规范 (6)2. 特殊要求 (7)2. 安全警示标贴 (8)3.各部件名称 (9)1. 结构特征 (9)2. 控制面板 (10)3. 机型及序列号 (11)4. 控制系统 (12)1.机油报警系统(红色) (12)2.过载指示灯（红色） (12)3.交流指示灯（绿色） (13)4.节能开关 (13)5.接地端子 (13)5. 准备事项 (14)1. 燃油 (14)2 .机油 (15)3. 起动手柄 (15)4. 燃油开关 (16)5. 阻风门 (16)6. 交流断路保护器 (17)7. 接地端子 (17)6. 发电机使用方法 (18)1. 连接到家庭电源 (18)2. 发电机接地 (19)3. 交流电 (19)4. 高海拔地区使用 (20)7. 起动发电机 (21)1. 手拉启动 (21)2. 电起动 (21)8. 停止发电机 (22)9. 维护 (22)1. 更换机油 (24)2. 保养空滤器 (25)3. 火花塞 (25)10. 储存 (27)11. 故障检修 (28)12. 线路图 (29)13. 参数 (31)14、售后服务信息： (32)1. 安全须知1. 安全规范在操作发电机之前，阅读和理解说明书，熟悉发电机的安全操作流程能够请勿在室内使用请勿在潮湿的环境中使用请勿直接连接家用电器加注燃油时请勿吸烟加注燃油时请勿将油溢出加注燃油时请先停止发电机请将可燃物隔开至少1m2. 特殊要求·电器设备包括导线和插头应无裸露。
柴油发电机组操作说明书
柴油发电机组操作说明书一、引言柴油发电机组是一种常见的发电设备，广泛应用于各行各业。
为了更好地使用和维护柴油发电机组，本操作说明书旨在为用户提供详细的操作指南。
二、设备概述柴油发电机组由柴油机和发电机组成，其主要组成部分包括柴油机、发电机、燃油系统、散热系统、电气系统等。
三、安全注意事项1. 严禁在未经专业人员指导的情况下进行拆卸、维修和调试。
2. 使用柴油发电机组时，请确保室内通风良好，防止一氧化碳中毒。
3. 操作前，必须确保燃油、润滑油和冷却液的充足供应。
4. 柴油发电机组应远离易燃可燃物品，以免发生火灾。
5. 柴油机运转时不要触摸排气管和排气塔，以免烫伤。
四、操作步骤1. 启动发电机组a. 检查发电机组周围是否有明火或其他火源。
b. 打开燃油阀门，确保燃油供应畅通。
c. 按下启动按钮，启动柴油发电机组。
d. 等待发电机组达到额定转速后，可以开始供电。
2. 停止发电机组a. 将负载逐渐减小，直至无负载情况下。
b. 松开负载切换开关。
c. 按下停机按钮，使发电机组停止运行。
d. 关闭燃油阀门。
3. 维护保养a. 定期更换燃油、润滑油和冷却液。
b. 定期清洁柴油发电机组外壳和散热器。
c. 定期检查电气系统的连接是否牢固。
d. 发现故障或异常情况时，应立即联系专业人员进行检修。
五、故障排除1. 无法启动a. 检查燃油是否充足，及时添加燃油。
b. 检查电池是否充电，如需要充电或更换电池。
c. 检查点火线圈和火花塞是否正常工作，如有问题需要更换。
2. 发电功率不稳定a. 检查负载是否超过额定功率，如超过需要适当减小负载。
b. 检查燃油供应是否充足，及时添加燃油。
3. 发电机组过热a. 检查散热器是否堵塞，如有需要清洗。
b. 检查冷却液是否充足，及时添加冷却液。
六、使用注意事项1. 在运行前，请仔细阅读并理解操作说明书。
2. 严禁在高温、高湿度和易燃易爆环境下使用柴油发电机组。
3. 使用发电机组时，应定期进行维护保养，保持设备良好状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节#3柴油发电机组使用说明书一、简介由中船总公司七院第七一二研究所生产的三期#3柴油发电机组，充分利用军工技术和现代化科学技术，按军工产品质量体系进行生产，产品可靠性高，操作简单、方便，技术先进。
#3柴油机采用电子调速器，控制采用可编程控制器，整体性能优越。
#3柴油发电机组具有保安正常电源失电后自启动功能、自动按程序分合闸，自动故障保护及报警，及蓄电池自动充电，机组自动进行油水预热等各种功能，达到无人值守机组的技术要求。
二、设备说明1、概况：#3柴油机与发电机被安装在一个精确校平的底座上，通过弹性联轴器传递功率。
#3柴油机由机旁蓄电池组启动。
柴油机仪表板及控制屏上装有全部的控制器及指示仪表。
2、#3柴油发动机#3柴油发动机由美国Cummins生产，具有启动快，油耗低，可靠性高等一系列优点。
发动机采用电子调速方式。
3、#3柴油发电机#3柴油发电机采用无锡电机厂按照西门子公司技术生产的IFC5电机，装有A VR自动电压调节器。
4、仪表盘及控制屏在#3柴油机上装有一只辅助用仪表盘，包括油压表、水温表、转速表等。
其他控制仪表、指示灯分别装在六块控制板上：PT、CT柜，馈线柜，中性点接地柜，动力中心控制柜，动力柜，机组控制柜。
三、机组操作方式的说明#3柴油发电机机组具有机旁、手动、自动、试验四种操作方式，通过机组控制柜面板上控制方式选择开关来选择，当选择开关打在相应的位置上时，则机组处于相应的操作方式。
1、机旁方式在该方式下，机组只允许在机旁进行启动、停机操作，发电机各出口主开关的分、合闸也只可在动力中心开关柜上操作。
该方式主要用于对机组检修或自动、手动功能出现故障时使用。
2、手动方式在该方式下，可在机组控制柜进行机组启动、停机等操作，并可通过速度选择开关“怠速/全速”设定机组运行时的速度，该方式主要在机组自动功能出现故障时使用。
3、试验方式：在该方式下，当将试验开关由“断”打向“通”时，机组将自动启动，当发电机各出口主开关不能自动合闸，如需带负载维护，可通过手动方式将各出口主开关合闸，使发电机带负荷运行。
当机组需要停机时，应先将各出口主开关分闸，再将试验开关由“通”打向“断”，机组怠速运行3-5分钟，然后自动停机，该方式仅在需对机组定期试验和维护时使用，可在各保安正常电源有电的情况下进行。
4、自动方式机组在平时备用时，应将方式选择开关打至“自动”方式，在该方式下，当任一保安段母线失电时，机组能在10S内自动启动，自动合闸，此时机组即可带负载运行，但一次突加负载不可大于50%额定负载，当保安段母线恢复正常方式时，可手动将发电机主开关分闸，然后手动停机，重新回到备用状态。
四、辅助系统1、自动油、水加热#3柴油机带有油、水加热器，能根据柴油机机体的温度，自动对柴油机的润滑油和冷却水进行加热。
柴油机启动后即停止加热。
为了确保柴油机10秒钟内启动，要求冷却液温度保持在38~49℃，所以应采用水加热器。
水加热器加热水并靠水的对流使柴油机内的水全被加热。
如此可减少启动时间并降低柴油机因冷启动所造成的磨损。
柴油机还装有润滑油加热器。
加热柴油机内的润滑油，以便于低温下柴油机启动。
2、自动充电装置该装置主要用于对柴油机启动用蓄电池组和控制用蓄电池进行自动充电，当电池电压低于24V时开始充电，高于28V则停止充电，柴油机启动后直接由随机的充电发电机给蓄电池组充电。
3、润滑油柴油机应使用高质量的润滑油。
应使用正宗美孚牌或壳牌机油。
推荐使用机油牌号为15W/40CD。
应按保养日程表的要求按期更换润滑油和滤芯，所使用的滤芯必须是康明斯公司的产品。
4、燃油使用符合GB252-87的0号或-10号柴油。
应当按期更换燃油滤清器，以获得清洁的燃油，以避免燃油管路堵塞。
5、冷却液柴油机需要使用一种由水和防冻剂各占一半比例的冷却液，每运行两年，应更换一次冷却液，这样可以抑制有害化学物质的产生。
在任何气候条件下，使用防冻液都是必要的。
它拓宽了柴油机工作的温度范围，既能降低冷却液的冰点，又能提高冷却液的沸点。
但任何情况下，防冻剂的比例都不要超过68%。
水应当是清洁的软水。
因为使用硬水会降低防锈成份的功效。
水的硬度不要高于300ppm，也不要含有100ppm以上的漂白粉或硫酸盐。
水应当略呈碱性，其PH值在8.5到10.5之间。
为防止腐蚀,柴油机装有水滤清器。
水滤清器装了一个DCA滤芯。
这种滤芯和清水是相容的，有防腐蚀作用。
滤芯应按期更换。
第二节KTA50-G3型柴油机使用维护说明书一、概述柴油机正面为操作面，布置有操作仪表盘。
燃油泵为康明斯公司所独有的PT型燃油泵，结构简单可靠。
调速器为电子式，使得在转速变化时迅速恢复到额定转速。
柴油机顶部装有废气涡轮增压器，可以压入更多空气，使柴油机发出更大功率。
在油底壳上装有润滑油加热器，冷却水的进水管旁装有水加热器，使油、水温度保持在一定值，有利于柴油机在寒冷气候下顺利启动。
二、#3柴油机启动前的准备1、检查润滑油和冷却液的容量是否满足启动要求。
2、检查燃油是否充足。
3、检查柴油机冷却风扇与充电机皮带的松紧度是否合适。
4、检查所有软管是否有接合处松脱或损坏。
5、利用燃油泵上的放气螺钉放出燃油管路中的空气。
三、柴油机的启动注意事项1、燃油系统装有超速停车功能，当发生超速故障后，再次启动前应按下“复位”按钮。
2、为保护蓄电池，当没有油压显示时，切勿把柴油机转动超过10秒。
等10秒后再尝试下次启动。
如果连续三次启动失败，仍未有油压，则需检查无油压的原因。
6、柴油机连续三次启动未着火，将会引起未燃烧气体聚在排气系统，有潜在爆炸的危险，应把油气排掉后才可启动柴油机。
可以拆掉排气管上的堵头以排出油气。
四、柴油机运转时运行注意事项1、检查有无异常噪音及振动。
2、检查有无燃油、润滑油及冷却液泄露，排烟管有无泄露。
3、注意观察润滑油压力、润滑油温度和冷却水温度是否在规定范围内。
4、为了使柴油机充分走热，延长柴油机使用寿命，应对柴油机逐步加载到额定负荷。
5、运转中发现柴油机任何部件出现问题应立即停车。
6、当柴油机故障停机后，应在排除故障后才可再次启动柴油机。
7、如果发现进气阻力指示器的指示由绿色变为红色，应马上更换空气滤清器。
换好后按下空气阻力指示器上的复位按钮，使指示器恢复原状。
五、柴油机停车运行注意事项1、停车前应使柴油机卸掉负载，并怠速运转3~5分钟，让润滑油和冷却水带走燃烧室，轴承和轴等部位的热量。
这对涡轮增压式柴油机尤为重要。
涡轮增压器中的轴承和油封，均要受到排气高温的影响。
柴油机转动时，这些热量由循环的机油带走。
但是，如果柴油机突然停车，增压器的温度可以升到56度以上。
过热的结果将会使轴承咬死或油封失效。
长时间怠速运转对柴油机也是不利的，因为燃烧室温度过低，使燃油不可能完全燃烧。
这将引起积炭，从而堵塞喷油嘴喷孔和活塞环，并可能使气门卡死。
如果柴油机冷却液得温度变的太低，一些未然烧的柴油将冲刷汽缸壁上的润滑油并稀释曲轴箱中的机油，使柴油机中的所有运动零件受到润滑不良之害。
3、当柴油机停车时，必须使燃油手动控制旋钮逆时针到头，锁在关闭位置；并且使开关在“OFF”位置，以便电动截流阀保持在关闭的位置。
这样可以避免高位油箱的柴油注入气缸，引起液力锁紧。
第三节柴油发电机组动力中心开关控制逻辑三期柴油发电机组控制逻辑如下：一、正常运行时，#5、6机N/E PDC A、B段正常电源进线B501、B502、B601、B602开关及所有负荷开关5A4-5A9、5B4-5B9、6A4-6A9、6B4-6B9开关均处于合闸状态，#3柴油发电机出线开关B51、B52、B61、B62及保安电源进线开关B510、B520、B610、B620开关均处于分闸状态，#3柴油发电机组处于预热备用状态。
二、当一台机组的两段N/E PDC段均失电（另一台机组的两段N/E PDC段均处于正常工作状态）时，则首先跳开相应的N/E PDC段正常电源进线开关，然后合上N/E PDC段外接保安电源进线开关，同时#3柴油发电机组自启动。
1）若外接保安电源开关合闸成功，此段母线电压恢复正常，则手动停下#3柴油发电机组，投入备用。
2）如果第一保安电源自投不成功，则首先跳掉保安段工作分支，然后自动合上柴油发电机至该保安段进线电源开关。
事故保安负荷在30秒内分批投入，自动投入顺序如下（以#5机为例，#6机顺序相同）：a.首先投入：汽机N/E MCC516A段、汽机N/E MCC516B段、汽机N/E MCC517A段、汽机N/E MCC517B段。
b.经5～10S后投入：汽机N/E MCC518A段、汽机N/E MCC518Bc.再经5～10S后投入：锅炉N/E MCCA段、锅炉N/E MCC B 段。
三、当两台机组的两段N/E PDC段均失电时，则首先跳开所有的N/E PDC段正常电源进线开关，然后合上N/E PDC段外接保安电源进线开关，同时#3柴油发电机组自启动。
1）若外接保安电源开关合闸成功，此段母线电压恢复正常，则手动停下#3柴油发电机组，投入备用。
2）如果第一保安电源自投不成功，则首先跳掉保安段工作分支，然后自动合上柴油发电机至该保安段进线电源开关。
事故保安负荷在30秒内分批投入，自动投入顺序如下：a.首先投入：#5机汽机N/E MCC516A段、#5机汽机N/E MCC516B段、#6机汽机N/E MCC616A段、#6机汽机N/E MCC616B段。
b.经5～10S后投入：#5机汽机N/E MCC517A段、#5机汽机N/E MCC517B段、#6机汽机N/E MCC617A段、#6机汽机N/E MCC617B段。
c.再经5～10S后投入：#5机汽机N/E MCC518A段、#5机汽机N/E MCC518B段、#6机汽机N/E MCC618A段、#6机汽机N/E MCC618B段。
d.再经5～10S后投入：#5机锅炉N/E MCC A段、#5机锅炉N/E MCC B 段、#6机锅炉N/E MCC A段、#6机锅炉N/E MCC B 段、三、当任一段N/E PDC段失电时，则首先跳开该N/E PDC段正常电源进线开关，然后合上该N/E PDC段外接保安电源进线开关，同时#3柴油发电机组自启动。
1）若外接保安电源开关合闸成功，此段母线电压恢复正常，则手动停下#3柴油发电机组，投入备用。
2）如果第一保安电源自投不成功，则首先跳掉保安段工作分支，然后自动合上柴油发电机至该保安段进线电源开关。
事故保安负荷在30秒内分批投入，自动投入顺序如下：a.首先投入：#5机汽机N/E MCC516A段、#5机汽机N/E MCC517A段。
或者：#5机汽机N/E MCC516B段、#5机汽机N/E MCC517B段。
或者：#6机汽机N/E MCC616A段、#6机汽机N/E MCC617A段。
