汽车各部位名称图解【钣金】资料
汽车覆盖件及内钣件图解
汽车覆盖件及内钣件图解内容来源网络，由深圳机械展收集整理！更多钣金设备相关内容，就在深圳机械展。
何为汽车覆盖件？汽车覆盖件是指覆盖发动机、底盘，构成驾驶室、车身的金属薄板制成的空间形状的表面或内部零件。
按功能和部位可分为外部覆盖件、内部覆盖件和骨架覆盖件三类。
车身覆盖件的结构特点：（1）尺寸大。
汽车是消费品中较大的工业产品。
汽车覆盖件是覆盖发动机和底盘构成汽车车身的零件。
因此，其结构尺寸的大小，取决于车身分块的大小。
从覆盖件本身的功能角度考虑，分块应当是越大越好。
从车身的整体制造工艺性角度分析，也应当是越大越好。
因此，覆盖件结构尺寸一般都比较大。
（2）板材薄。
为了减轻汽车自重，覆盖件选用的板材都比较薄。
薄厚是一个相对的概念。
覆盖件的周长（米）和所用板料厚度（毫米）的比值一般都在1.00以上。
覆盖件料厚一般在0.6毫米至1.2毫米之间。
（3）形状复杂。
为满足功能和美观的需要，汽车覆盖件一般都是由三维规则曲面和不规则曲面组合而成的复合曲面。
（4）用模型表达。
由于覆盖件是有立体曲面构成，使用机械制图完全表达汽车覆盖件的形状和尺寸是非常困难的。
一般都用模型来表示。
表示汽车覆盖件形状尺寸的模型称为主模型（有物理主模型和数学主模型之分）。
车身外覆盖冲压件图解外板件:•四门、两盖、翼子板左右、侧围左右、顶盖•（外板11个、内板6个件）对称件6个，非对称5个。
8个活装件，3个焊装件•油箱盖总成也是活装件，而且是具有A级曲面的外板整体侧围（左、右）翼子板（左、右两件）机盖外板机盖内板行李箱外板行李箱内板前门外板（左、右）前门内板（左、右）后门外板（左、右）后门内板（左、右）顶盖内板件：焊接白车身总成（除了外板的侧围、顶盖）发动机舱总成行李舱总成侧围内板总成地板总成中、小件：加强梁、加强板、支撑架类件中型加强板小型加强板小型支架类小型支架类地板类加强梁加强梁轮罩内外板轮罩内外板前围总成前悬挂总成油箱盖总成覆盖件的分组——总成发动机舱总成左后门总成地板总成左侧围总成后背门焊接总成&发动机罩总成内容来源网络，由深圳机械展收集整理！更多钣金设备相关内容，就在深圳机械展。
汽车零部件名称与图解ppt课件
玻璃
Right
Glass-Rr右前门outer
door, RH 窗玻璃mirror
Glass-Fr
door, RH
右后门 防擦条
右前门 防擦条
Side
后拖钩 后面品牌dTowien 牌照装配
后指srotl右Rie车CLrra备iLi示dfneumaoH侧gela名fnp箱rnh装emtkn反tc标eal置tnlma射o牌timredp5,
零部件名称-行李箱内饰1
后备箱盖右 下减震垫
Lower stop rubber, LH
胶条
Left roof molding
喷嘴
Rr washer nozzle
条 mRoolodfin璃g后,胶挡条风玻 RH Re后ar面雨
w刮ind臂ow moRldei箱an后rg盖备 合wa右ri灯mp后eLr组ift 右R后r g备at箱e 灯combinat
险指rcnoeo后R左LRarｸfnmm杠示elee左ﾀae保侧faaｰpemct装rrﾘats反eonﾌin置dryﾚ射te牌照
Outer
右F前r 门 外w夹h条eel, BRelHt line2
零部件名称-车体右侧外饰
右后翼 子板
Rr fender, RH
右后门 门框
Rear door sash
B 右前门 A
柱 门框
柱
B- Front A- 右前翼子 pilla door sash pilla 板
后备箱盖右 下减震垫
Lo行we李r s箱top rub盖be隔r, 热RH垫 后L备if箱t g盖ate右 上t减rim震垫 Upper stop rub行be李r, 箱RH盖 右支撑杆
汽车外观结构

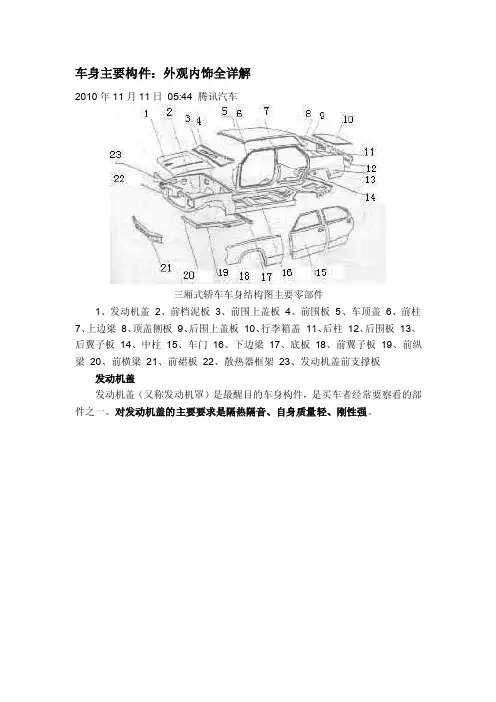

车身主要构件：外观内饰全详解2010年11月11日05:44 腾讯汽车三厢式轿车车身结构图主要零部件1、发动机盖2、前档泥板3、前围上盖板4、前围板5、车顶盖6、前柱7、上边梁8、顶盖侧板9、后围上盖板10、行李箱盖11、后柱12、后围板13、后翼子板14、中柱15、车门16、下边梁17、底板18、前翼子板19、前纵梁20、前横梁21、前裙板22、散热器框架23、发动机盖前支撑板发动机盖发动机盖（又称发动机罩）是最醒目的车身构件，是买车者经常要察看的部件之一。
对发动机盖的主要要求是隔热隔音、自身质量轻、刚性强。
发动机盖的在结构上一般由外板和内板组成，中间夹以隔热材料，内板起到增强刚性的作用，其几何形状由厂家选取，基本上是骨架形式。
发动机盖开启时一般是向后翻转，也有小部分是向前翻转。
向后翻转的发动机盖打开至预定角度，不应与前档风玻璃接触，应有一个约为10毫米的最小间距。
为防止在行驶由于振动自行开启，发动机盖前端要有保险锁钩锁止装置，锁止装置开关设置在车厢仪表板下面，当车门锁住时发动机盖也应同时锁住。
车顶盖车顶盖是车厢顶部的盖板。
对于轿车车身的总体刚度而言，顶盖不是很重要的部件，这也是允许在车顶盖上开设天窗的理由。
从设计角度来讲，重要的是它如何与前、后窗框及与支柱交界点平顺过渡，以求得最好的视觉感和最小的空气阻力。
当然，为了安全车顶盖还应有一定的强度和刚度，一般在顶盖下增加一定数量的加强梁，顶盖内层敷设绝热衬垫材料，以阻止外界温度的传导及减少振动时噪声的传递。
车顶盖通常分为固定式顶盖和敞篷式顶盖两种，固定式顶盖是常见的轿车顶盖形式，属于轮廓尺寸较大的大型覆盖件，车身整体结构的一部分。
它具有刚性强，安全性好，汽车侧翻时起到保护乘员的作用，缺点是固定不变，无通风性，无法享受到阳光及兜风的乐趣。
敞篷式顶盖一般用于档次较高的轿车或跑车上，通过电动和机械传动移动部分或全部顶盖，可以充分享受阳光和空气，体验兜风的乐趣。
汽车钣金维修技术第3章-车身结构及主要附件的拆装调整
形式特点
非承载式车身 车身与车架主要利用螺栓通过 弹簧、橡胶垫等减振材料挠 性连接 减振性能好，车架和车身之间 的减振材料能吸收大部分振 动和车架的扭转变形；安全 性好，在汽车碰撞时，坚固 的车架可确保车室内乘员的 安全；可以细化支柱，加大 风窗玻璃面积，改善视野； 工艺简单，车架与车身分开 制造，使整车装配有良好的 工艺性，易于改装和维修 整车质量增加，成本较高，油 耗增大；车身高度提高，使 上下车方便性受影响；生产 制造需要有大型压床和较高 的生产技术保证精度 高级轿车，货车、客车和越野 吉普车
• 通常有孔式结构、褶皱式结构、波纹管状 结构（也叫手风琴结构）等。
汽 车 上 的 吸 能 结 构
• 承载式车身按照发动机安装位置和驱动情况，可分 为：前置发动机前轮驱动(FF) 车身、前置发动机 后轮驱动(FR) 车身、中置发动机后轮驱动(MR)车 身、后置发动机后轮驱动(RR) 车身等几种。
承载式车身 各个结构件，如底板、骨架、内 外蒙皮、车顶等都是通过焊 接的方法连接起来，形成一 个整体刚性框架 利用高强度钢板，使整车质量轻， 制造成本低，油耗小；生产 工艺性好，适合现代化大生 产；结构紧凑，室内空间相 应增大；整车重心降低，在 平坦道路上行驶稳定性好； 安全性好，刚性车身结构和 吸能区的设计大提高了车室 内乘员的安全 振动与噪声容易直接传到乘客室； 车身维修时，不仅难度大， 而且须使用专门设备和特定 的检查与测量手段 中低档轿车和豪华客车
• 车门一般分为整体冲压型和焊接型两种。
没有焊点或焊 缝属于整体冲 压型车门
观察位置
车 门 类 型
有焊点或焊 缝属于焊接 型车门
• 轿车后车身即行李箱部分，车身纵梁由中间车身径 直向后延伸，到相当于后桥部位再形成拱形弯曲， 既保证了后车身的刚度，还能瞬时吸收部分冲击能 量，以其变形来实现对乘客室的有效保护。
钣金基础知识
钣金基础知识钣金工的对象是用金属钣材或各种型材通过钣金加工工艺加工成不同形状的金属构件。
汽车钣金构件在汽车制造和汽车修理中的运用是非常普遍的。
特别是汽车覆盖件大都是金属薄板制作而成，极易被腐蚀与损坏，因此钣金作业在汽车修理业中占有极其重要的地位。
而当一个好的钣金工，必须熟悉汽车钣金用的各种金属材料，了解各种材料的机械性能，了解钣金的放样、展开与下料知识，了解如何合理用料等问题，保证钣金作业的质量与效率。
第一章备料第一节汽车钣金常用的金属材料汽车钣金常用的金属材料有黑色金属和有色金属两大类。
由于性能及价格的关系，在汽车车身钣金材料中，黑色金属占90％以上，其他材料仅占不到10％。
我们了解汽车钣金用金属材料，必须了解以下几方面内容：(1)汽车钣金对金属材料的要求。
(2)常用金属材料的性能，包括机械性能、使用性能和化学性能。
(3)常用金属材料的规格、品种及在汽车上的应用。
一、汽车钣金对金属材料的要求在现代生活中，汽车既是工业、农业乃至各行各业的最重要的交通运输工具之一，也是人类日常生活中最重要的活动工具之一。
在使用过程中，汽车往往在极其恶劣的环境中进行工作，重载荷、高速度、高振动、高粉尘，而且经常日晒雨淋，工作温度非常悬殊，因而对汽车的钣金件特别是钣金覆盖件，提出了较为严格的要求。
1．良好的机械性能由于汽车在工作中经常处于高速、重载、频繁的振动状态，所以对于汽车钣金件，必须具有足够的强度、适宜的硬度、良好的韧性以及良好的抗疲劳性能，以保证汽车在正常运行中不变形、不损坏，以满足运输的需要。
2．良好的工艺性能在汽车制造与修理中，许多钣金结构件的形状是非常复杂的，为了避免钣金工作的困难，要求钣金材料必须有良好的工艺性能，即：(1)钣金材料必须有很好的压力加工性能，保证钣金工件的顺利成形，即有很好的塑性。
要有在外力作用下产生永久变形而不被破坏的能力。
对于冷作零件来讲，要有良好的冷塑性，如汽车车零件冲压件；对于热作零件来讲，要有良好的热塑性，如热锻件弹簧钢板、热铆铆钉等。
汽车结构图解
中控台 Centre panel
烟灰缸 Front ashtray
风速操纵杆 Wind speed lever
模式操作杆 Airflow Mode selector lever
发动机转速表 Meter Hood
里程表 Meter
方向盘 Steering wheel
驾驶员安 全气囊 Driver air bag lid
右侧安全带调节器 Right seat belt adjuster
轮毂包处内饰 Tire house trim
后座安全带 Rear seat belt
C柱内饰 C-pillar trim
行李箱边 内饰
Trunk side trim
副驾座椅 Passenger seat
手刹 Parking lever
风窗清洗液管 Washer Tube
保险盒 Fuse Box
滤清器进气管 Fresh Air Duct
变速箱油油尺 AT Oil Level Gauge
风窗清洗液壶 Washer Tank
蓄电池盖板 Battery Cover
outer mirror collapsible switch
车窗玻璃开关-右驾 Power window switch
右后视镜控制开关 （上下左右）
outer mirror control switch
轮胎标签 Tire label
零部件名称-右后门内饰
右后门内开把手 Rr door inner handle, RH
右后门外开把手 Outer handle -Rr door, RH
车门锁芯 Door key cylinder
右前门外开把手 Outer handle-Fr door, RH
汽车钣金知识
汽车钣金知识--1.钣金基础知识钣金基础知识钣金工的对象是用金属钣材或各种型材通过钣金加工工艺加工成不同形状的金属构件。
汽车钣金构件在汽车制造与汽车修理中的运用是非常普遍的。
特别是汽车覆盖件大都是金属薄板制作而成，极易被腐蚀与损坏，因此钣金作业在汽车修理业中占有极其重要的地位。
而当一个好的钣金工，必须熟悉汽车钣金用的各种金属材料，了解各种材料的机械性能，了解钣金的放样、展开与下料知识，了解如何合理用料等问题，保证钣金作业的质量与效率。
第一章备料第一节汽车钣金常用的金属材料汽车钣金常用的金属材料有黑色金属与有色金属两大类。
由于性能及价格的关系，在汽车车身钣金材料中，黑色金属占90％以上，其他材料仅占不到10％。
我们了解汽车钣金用金属材料，必须了解以下几方面内容：(1)汽车钣金对金属材料的要求。
(2)常用金属材料的性能，包括机械性能、使用性能与化学性能。
(3)常用金属材料的规格、品种及在汽车上的应用。
一、汽车钣金对金属材料的要求在现代生活中，汽车既是工业、农业乃至各行各业的最重要的交通运输工具之一，也是人类日常生活中最重要的活动工具之一。
在使用过程中，汽车往往在极其恶劣的环境中进行工作，重载荷、高速度、高振动、高粉尘，而且经常日晒雨淋，工作温度非常悬殊，因而对汽车的钣金件特别是钣金覆盖件，提出了较为严格的要求。
1．良好的机械性能由于汽车在工作中经常处于高速、重载、频繁的振动状态，所以对于汽车钣金件，必须具有足够的强度、适宜的硬度、良好的韧性以及良好的抗疲劳性能，以保证汽车在正常运行中不变形、不损坏，以满足运输的需要。
2．良好的工艺性能在汽车制造与修理中，许多钣金结构件的形状是非常复杂的，为了避免钣金工作的困难，要求钣金材料必须有良好的工艺性能，即：(1)钣金材料必须有很好的压力加工性能，保证钣金工件的顺利成形，即有很好的塑性。
要有在外力作用下产生永久变形而不被破坏的能力。
对于冷作零件来讲，要有良好的冷塑性，如汽车车零件冲压件；对于热作零件来讲，要有良好的热塑性，如热锻件弹簧钢板、热铆铆钉等。
汽车车身各个部件的名称
汽车车身由多个部件组成，以下是汽车车身的主要部件及其名称：
前车身：
前保险杠
前翼子板：位于汽车发动机罩侧下部，前轮上部。
发动机罩：位于车辆前上部，是发动机舱的维护盖板。
前围板：位于乘客室前部，通过前围板使发动机室与乘客室分开。
前纵梁：是前车身的主要强度件。
中间车身：
立柱、门槛板、地板。
车顶：指车身车厢顶部的盖板，装备有天窗、换气窗或天线等。
车门：是乘员上下的通道，装有门锁、玻璃、玻璃升降器等附属设施。
后车身：
行李厢和行李厢盖：行李厢是装载物品的空间，由行李厢组件与车身地板钣金件构成。
后侧板：是指后门框以后的遮盖后车轮及后侧车身的车身钣金件。
后保险杠：位于车辆车身的尾部，起到装饰、防护车辆后部零件的作用。
希望以上信息对您有帮助，如需了解更多关于汽车车身部件的信息，建议咨询专业人士或查阅相关汽车书籍文献。
