【直击中考】2020年中考物理 作图题专题复习训练(教师版,2020年真题集锦,无答案)
作图题
类型1 光学作图题
1．(2020，玉林)“坐井观天，所见甚小”。
请在图中用光路图作出井底之蛙“观天”的最大范围(用斜线标出)。
2．(2020，南京)按照题目要求作图：在图中，根据平面镜成像特点，画出物体MN的像M′N′。
3．(2020，河北)如图甲所示，从游泳池里出来的小明感觉比下水前冷，是由于____________________。
他向下看，感到池水的深度比实际的要________。
请你在图乙中大致画出小明在岸上B点观察池底A点的光路图。
4．(2020，随州)如图甲所示，从某一角度透过玻璃砖看紧贴在砖后的钢笔，中间一段笔杆好像错位了。
为分析错位原因，选取笔杆与砖面接触处的一点S，用图乙研究(已画出S及人眼的位置)，请画出像点S′及成像光路图。
5．(2020，哈尔滨)在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示，请将眼睛看到硬币像S′的光路图补充完整。
6．(2020，恩施)如图所示，光沿CO射向半圆形玻璃砖的圆心O，请在图中作出光线分别透过平直界面AOB和圆弧形界面AMB时的光路图。
7．(2020，荆州)“猴子望月”的故事家喻户晓，小猴子看见水中月亮之后惊呼“月亮掉水里了”，惹得众猴子争相捞月。
如图所示，小猴子的眼睛用点A 表示，小猴子看见的水中月亮，用点B表示，请你画出小猴子看见水中月亮的光路图，要求画出真实的位置(用点C表示)，并保留必要的作图痕迹。
8．(2013，咸宁)如图所示，两条入射光线(或延长线)分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线。
9．(2020，毕节)如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据透镜成像原理确定凸透镜的位置，并将凸透镜画出来。
10．(2020，菏泽)如图所示，一束光线射向凸透镜经折射后射到一个平面镜上。
请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。
类型2 力学作图题
1．(2020，湛江)如图所示是在空气中飞行的足球，请画出足球所受重力的示意图。
2．(2020，河南)如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图。
3．(2020，连云港)如图所示，物体A静止在斜面上，请画出物体A所受重力以及支持力的示意图。
4．(2020，宜昌)如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回。
请画出铁锁在B点时的受力示意图(不计空气阻力)。
5．(2020，咸宁)如图所示，是正在水中上浮的木块，请画出木块在水中所
的受力示意图。
受重力G和浮力F
浮
6．(2020，随州)如图，两根细线分别系着A、B两根磁铁(磁极未画出)，细线另一端分别系在天花板的C、D两处，磁铁静止时情形如图，虚线为竖直方向，画出磁铁A的受力示意图，并标明各力的名称。
7．(2020，襄阳)如图所示，木块A、B叠放在水平桌面上，一起做匀速直线运动，请画出木块B的受力示意图。
8．(2020，陕西)如图所示为揭开井盖的示意图，O为支点，请在图中画出拉力F的力臂L。
9．(2020，无锡)如图所示，画出用羊角锤拔钉子时，所用动力F
1的力臂L
1。
10．(2020，广东)如图所示，用滑轮组将物块从位置A匀速拉到位置B，请在图中画出最省力的绕线方法。
类型3 电磁作图题
1．(2020，兰州)根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向。
2．(2020，襄阳)如图所示，磁体的N极与通电螺旋管的A端相吸，在图中标出通电螺旋管的N、S极和电源的正负极。
3．(2020，随州)如图，将铜丝、铁丝插入菠萝中，便成了水果电池。
一根
软导线在纸筒A上绕成螺线管，导线两端接在电池两极上，螺线管产生的磁场使小磁针静止在如图状态。
图中已标出电路中电子定向移动的方向。
(1)标出电池正、负极。
(2)画出纸筒A上导线绕向并形成闭合电路。
(3)画出一条经过小磁针的磁感线(并标明方向)。
4．(2020，南通)如图所示是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中的两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路。
5．(2020，镇江)(1)在图1中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路。
(2)在图2中小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极。
6．(2020，日照)声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪端进入，电灯都能接通电源发光；请用笔画线代替导线，将图中的电路连接完整。
7．(2020，广东)小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，
他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电，请在图中用笔画线代替导线，使电路满足要求。
8．(2020，鄂州)小明同学设计了一个电动按摩棒，其结构示意图如图所示，ABO可以看做是一个杠杆，O为支点，B处有一个条形磁体，A为按摩槌头。
当电磁铁输入方向改变的交流电时，条形磁体会受到引力或斥力，带动按摩槌头A 振动。
某一时刻，电磁铁与条形磁体间的磁感线如图所示，请画出此时：
(1)磁感线方向并标出电磁铁上端的磁极。
(2)螺线管中的电流方向。
(3)条形磁体所受磁力的示意图。
(完整版)初三物理中考复习作图题专项训练
初三物理中考复习作图题专项训练一、光学作图题：1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30°夹角，现欲使这束太阳光竖直的射向井底，请在图中准确画出这平面镜的位置。
（要求标明法线以及平面镜与水平地面的夹角)3。
画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路。
5.完成图中光线通过各透镜前或后的光路。
6。
在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点，画出下列物体在平面镜中的像。
8。
如图，有一光源S放在平面镜前,经平面镜得到两条反射光线，请用作图法找出光源S的位置，并作出它的像S′.9.如下图一，发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD，请在图中画出平面镜的位置。
10。
如上图二，S为平面镜MN前的一个点光源，请画出通过A点的反射光线。
11.如上图三，S是一发光点，S′是它在平面镜中的像，SA是S发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线.12。
如图，AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住.二、作力的图示:1.如图,拉力F=15N,画出物体A受到的重力G的图示。
(滑轮重及摩擦不计）2。
小车重6N，受到跟水平方向成30°角斜向右上方的拉力F＝4N的作用,画出此二力的图示。
3。
一个重为20N的气球,在空中匀速下降。
请在图中画出气球所受重力的图示。
4。
在水中上浮的小球重为10N，受到的浮力为15N,在图中用力的图示法把这两个力都表示出来。
5.物体A重20N,静止放在斜面上，它对斜面的压力为15N。
用力的图示法把物体的重力和物体对斜面的压力表示出来。
6.在图中用力的图示法画出在斜面上滚动的重为5N的小球受到的重力。
7. 用力的图示法作出重为10N的物体放在水平桌面上的受力图.8.重为10N的物体在大小为20N的力F作用下,紧贴在竖直的墙壁上不动。
2020年中考物理作图题微专题复习杠杆作图强化训练题含解析20200518376

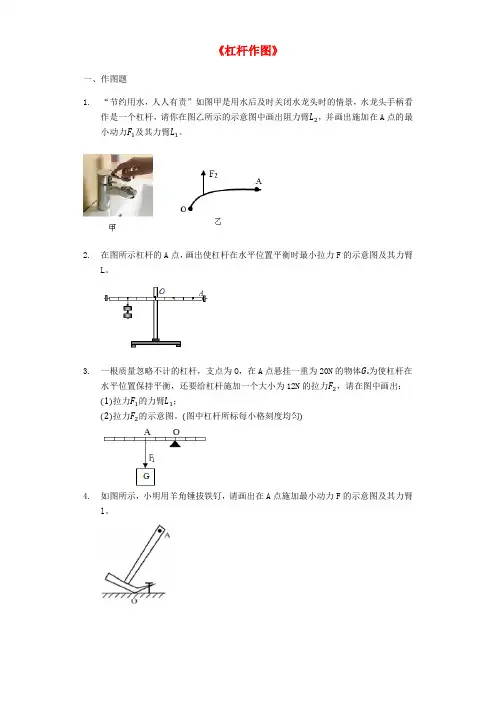

《杠杆作图》一、作图题1.“节约用水，人人有责”如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出阻力臂L2，并画出施加在A点的最小动力F1及其力臂L1。
2.在图所示杠杆的A点，画出使杠杆在水平位置平衡时最小拉力F的示意图及其力臂L。
3.一根质量忽略不计的杠杆，支点为O，在A点悬挂一重为20N的物体G.为使杠杆在水平位置保持平衡，还要给杠杆施加一个大小为12N的拉力F2，请在图中画出：(1)拉力F1的力臂L1；(2)拉力F2的示意图。
(图中杠杆所标每小格刻度均匀)4.如图所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力F的示意图及其力臂l。
5.如图所示，用起子开启瓶盖，请确定支点O的位置，画出F的力臂。
6.如图甲是一个“胀管器”，其手柄OBA在使用时是一个杠杆。
图乙是其简化的示意图，图中O为支点，F2是使用“胀管器”时B点受到的阻力。
请在图乙中画出：(1)阻力臂l2；(2)作用在A点的最小动力F1及其力臂l1．7.手机自拍已成一种时尚。
如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个杠杆，请在图中画出力F1和F2的力臂l1和l2。
8.右图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。
在图上画出动力臂L1和阻力F2的示意图。
9.如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F；并作出重物对杠杆拉力的力臂l2．10.如图是一种活塞式抽水机的示意图。
其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
11.如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴(支点)，右图为单侧钳柄及相连部分示意图。
请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2。
12.如图所示，在杠杆AB上挂了一个重为G的物体，为使杠杆在图中的位置静止。
中考物理作图题专题训练汇总及答案解析
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
2020年中考物理作图专题作图之力学作图题
中考作图专题之力学作图题一、画重力1 如图1—1所示木块放在墙角请画出它受到的重力示意图1.1如图1—2所示，为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图1.2 如图所示，为空中飞行的足球，请在图中画出球所受重力的示意图1.3 如图所示，为一个质地均匀的铜环，请画出它的重力示意图1.4 如图所示，小球从A经过B到达C的过程中，作出小球经过B点时重力示意图1.5 如图1—6所示作出地球表面飞机重力示意图二、画压力2 如图2—1所示作出各物体对墙面的压力示意图2.1 如图2—2所示画出小球对墙面压力示意图三、画重力和浮力3 如图3—1所示完成两个乒乓球漂浮在水面上作出它受到的重力和浮力示意图3.1 如图3—2所示完成一个物体在水中上浮、悬浮、下沉它受到的重力和浮力示意图四、画摩擦力4 如图4—1所示，用弹簧测力计以一定速度向右拉动木块，请作出该物体与地面之间的摩擦力4.1 如图4—2所示，一磁性粉笔擦紧贴在黑板上，请画出磁性粉笔擦与黑板之间的摩擦力4.2 如图4—3所示，一物块固定在斜面上，请画出物块与斜面之间的摩擦力示意图4.3 如图4—4所示，一物体以某一速度匀速在斜面向上滑动，请作出该物体与斜面之间的摩擦力4.4 如图4—5所示，一物体以某一速度匀速在斜面向下滑动，请作出该物体与斜面之间的摩擦力4.5 如图4—6所示，一物块在传送带带动下做匀速向右运动，当传送带突然加速时请画出此时物块与传送带之间的摩擦力4.6 如图4—7所示，一物块在传送带带动下做匀速向右运动，当传送带突然减速时请画出此时物块与传送带之间的摩擦力五、画拉力5 如图5—1所示请作出向右100N拉车的力5.1 如图5—2所示画出作用小船上与水平方向成30°角，大小为200N沿斜上方拉小船的力六、画受力（一个或多个注意平衡力和非平衡力）6 如图6—1所示请画出静止在地面上小球受力示意图6.1 如图6—2所示请画出静止在斜面上的物体的受力示意图6.2 如图6—3所示一磁性粉笔擦紧贴在黑板上，请画出粉笔擦的受力示意图6.3 如图6—4所示，一物体以某一初速度冲上粗糙斜面，请作出该物体受力示意图6.4 如图6—5所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力示意图6.5 如图6—6一木车在光滑的斜坡下滑，画出小车下滑过程中受力示意图6.6 如图6—7一木车在粗糙的斜坡下滑，画出小车下滑过程中受力示意图6.7 如图6—8所示，电灯静止不动，画出电灯所受各力的示意图6.8 如图6—9所示足球被挂在墙上，请画出它受力示意图6.9 如图6—10所示，试画出摆动的小球在A点时的受力示意图（不计空气阻力）6.10 如图6—11所示为手拉小球做圆周运动的示意图，请在图中画出小球受力的示意图（不计空气阻力）6.11 如图6—12所示请作出向上抛出篮球的受力示意图（空气阻力不忽略、浮力忽略）6.12 如图6—13所示一个木球靠在墙边，请作出木球受力示意图6.13 一个铁球放在如图6—14所示位置，请画出铁球受力示意图6.14 如图所示一降落伞下方挂有救灾物资，现在降落伞正在匀速下降，请画出救灾物资受力示意图6.15 如图所示在平直公路上匀速行驶的汽车受到了几对平衡力的作用，请你图中画出汽车受力的示意图6.16 如图6—17所示在平直公路上停着一辆汽车，请你图中画出汽车受力的示意图6.17 如图6—18所示是正在足球场上滚动的足球，请画出足球受力的示意图6.18 如图所示传送带上有一个物体M，质量为2kg ,它与传送带一起以1m/s的速度在水平方向向右匀速运动，不计空气阻力．请在图中画出M受力情况的示意图6.19 如图6—20所示一小车在光滑平面上向右运动，请画出小车受力示意图6.20 如图所示一小车在粗糙平面上向右运动，请画出小车所受的重力、支持力、摩擦力示意图6.21 如图所示，小明用100N的力推箱子（箱子仍静止不动），请画出箱子受力的示意图6.22 如图所示一小纸箱随手扶电梯匀速上升，请画出纸箱受力示意图6.23 如图6—24所示广场上一只氢气球用细线系于地上，请画出氢气球受力示意图6.24 如图6—25所示一小车水平向右匀速运动在车厢的顶端用细绳悬挂一个小球，请画出小车突然减速时小球的受力示意图（不考虑空气阻力）6.25 如图6—26所示一小车水平向右匀速运动在车厢的顶端用细绳悬挂一个小球，小球与竖直车厢壁刚好接触但不挤压，请画出小车突然减速时小球的受力示意图（不考虑空气阻力）七、画力臂7 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.1 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.2 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.3 古代护城河上安装的吊桥可以看成一个杠杆，如图所示，请你在图中画出动力臂L1八、画力臂和力8如图所示，一工人用撬棍将石头撬起，请画出动力臂以及阻力8.1 如图所示一个羊角锤将一个铁钉撬起，请画出该杠杆的支点、阻力、动力臂8.2 图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂、阻力臂和所受阻力的示意图8.3 作出图中的闸刀使用中的两个力臂，并标明L1和L28.4 在图中画出抽水机手柄A点所受动力F1的力臂L1和B点所受阻力F2的示意图8.5 如图所示，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图8.6 如图所示，一把剪刀正在剪硬物，请根据动力方向确定阻力及阻力臂8.7 如图所示，某同学正在用筷子夹食物，请根据阻力方向确定动力及动力臂8.8 玩具“不倒翁”被扳倒后会自动立起来。
【物理专题】2020中考物理总复习：专题三 作图题
确定法线,过入射点作反射面的垂线,即法线;(3)由“三线共面”确定反射光线 或入射光线所在的平面,并根据“两角相等”作反射光线或入射光线。
1.(2019上海)在图中,根据给出的入射光线AO画出反射光线OB。
栏目索引
20.(2019河南郑州外国语一模)如图所示,凸透镜的右焦点F与凹透镜的右虚焦 点是重合的,请画出光线经过两透镜的光路。
答案 如图所示
栏目索引
解析 平行于主光轴的光线经凸透镜折射后将过焦点;延长线过另一侧焦点的 光线经凹透镜折射后将平行于主光轴。
栏目索引
21.(2019四川成都,A卷)如图,F是透镜的焦点,a、b是烛焰发出的两条光线,a与 两焦点的连线平行,b经过透镜中心。请作出a、b两条光线通过透镜之后的光 路图。
栏目索引
4.小明妈妈的手机掉到了沙发下,没有手电筒,小明借助平面镜反射灯光找到了 手机。图中已标出了反射光线和入射光线,请在图中画出平面镜的位置,并保留 作图痕迹。
答案 如图所示
栏目索引
解析 由光的反射定律可知,入射光线、反射光线分居在法线两侧,反射角等于 入射角,作出入射光线和反射光线的夹角的角平分线,即法线,再作出法线的垂 线即平面镜的位置。
栏目索引
三、光的折射作图 光的折射作图步骤: (1)过入射点作出法线(即界面的垂线),法线应该通过两种介质; (2)正确判定折射光线所在平面,可以通过延长入射光线来确定(折射光线就在 入射光线延长线所在平面内); (3)根据“空气中的角大”确定折射光线的方向是远离法线还是靠近法线,作出 折射光线,并标出折射角。
答案 如图所示
栏目索引
解析 因为先是垂直射向玻璃砖,所以光线的传播方向不变,直到光线射到下面 玻璃和空气的分界面,这时过入射点作分界面的垂线即法线,然后画离开玻璃砖 后的折射光线,因为光从玻璃斜射向空气中折射角大于入射角,所以光线要远离 法线。
2020年中考专题三：光学作图

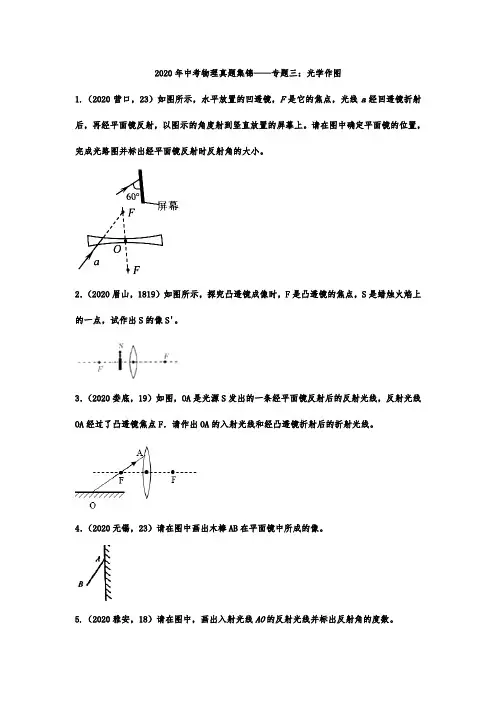

2020年中考物理真题集锦——专题三：光学作图1.（2020营口，23）如图所示，水平放置的凹透镜，F是它的焦点，光线a经回透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。
请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小。
2．（2020眉山，1819）如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S'。
3．（2020娄底，19）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。
4．（2020无锡，23）请在图中画出木棒AB在平面镜中所成的像。
5.（2020雅安，18）请在图中，画出入射光线AO的反射光线并标出反射角的度数。
6.（2020泰州，22）如图甲所示，完成图中光路__________；7.（2020聊城，19）一束光从水斜射入空气中，其折射光线如图所示，请在图中作出此光线的人射光线（注意标出法线）。
8.（2020宿迁，17）作出图中物体AB在平面镜中的像A′B′。
9.（2020西宁，18）如图所示，请将光路图补充完整。
10.（2020 阜新，20）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。
（保留必要的作图痕迹）11.（2020鄂尔多斯，18）如图是投影仪的简化结构图。
请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
12.（2020潍坊，17）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
13.（2020郴州，25）画出经过凹透镜后的折射光线。
14.（2020毕节，15）如图，一束光线竖直向上射向平面镜，经反射后又射向透镜，请完成光路图____。
2020人教版中考物理专题考试试卷26 光学作图题
专题26-光学作图题1、如图所示，画出物体AB在平面镜中的像A′B′。
点看到一光点照向镜面，在地面上P2、如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S斑，请用平面镜成像特点完成光路图。
AO在平面镜中的像，并画出入射光线AB一束由A发出的光射到平面镜表面O点，画出物体、3如图所示，的反射光线。
”“4。
请在答题卡指定位（如图）取大镜高悬，置水盆于下，则见四邻矣。
、汉代的《淮南万毕术》中记载：“”的位置。
置，通过作图确定大镜发出的一条光线经平面镜反射后恰好经SS′为遮光板，、如图所示，5ABS是点光源在平面镜中所成的像，。
F过凸透镜左侧焦点．请画出：S的位置；（1）光源的入射光线；）光线（2EF经凸透镜后的出射光线。
3）光线EF （中所成的像。
在平面镜MN6、请在图中画出三角形ABC点处。
请作出这条O如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的7.入射光线并完成光路图。
、如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所8通过B点）（上方避免干扰司机视线，成的像，成在司机前面斜保证驾驶安全。
请你在图乙中画出司机眼睛点）的像的光路图。
A看到车内装饰物（MN挡风玻璃．点处。
请你作出这条P如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的9、入射光线并完成光路图。
的反射光线和该入射光线在水BOAOOA′是入射光线的折射光线，请在图中画出入射光线，10、如图所示中的折射光线的大致方向。
光线发、11平行光经过凸透镜后会聚在主光轴上的一点，这个点叫做凸透镜的焦点；平行光经过凹透镜后，点既是图示凸透F散，发散光线的向向延长线交在主光轴上的一点，这个点叫做凹透镜的虚焦点。
如图，镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。
12、根据入射光线和折射光线，请在图中虚线框内画出适当类型的透镜。
直击中考物理真题(全国精选)解析：认识浮力
直击中考物理真题解析（全国精选）：认识浮力一、夯实基础1.（2020·湖南）乒乓球漂浮于水面上，乒乓球所受浮力的施力物体是（）A．空气B．乒乓球C．水D．盛水容器【答案】C【解析】因乒乓球漂浮于水面上，浮力的施力物体是水、方向竖直向上。
故选C。
2.（2020·黑龙江）下列关于浮力的说法中正确的是（）A．浮力都是由水产生的B．只有固体才能受到浮力的作用C．浮力方向与重力方向相反D．在不同液体中浮力方向会不同【答案】C【解析】A、物体浸在液体中，由于物体上、下表面所处的深度不同，液体对物体产生的向上的压力大于向下的压力，这两个压力差是浮力。
由此可知：浮力是由液体对物体的压力差产生的，故该选项说法不正确。
B、浮力是对浸在其中的物体产生的，物体不一定只是固体，其他的物体如水面上的油、水中的水银也一样受到浮力的作用，则该选项中说法不正确。
C、浮力是液体对物体的向上和向下的压力差，方向与物体受到的向上的压力方向一致，总是竖直向上的，这与竖直向下的重力方向相反，则该选项说法正确。
D、浮力是液体对物体的向上和向下的压力差，方向总是与物体受到的竖直向上的压力方向一致，浮力方向不会变化，则该选项中说法不正确。
故选C。
3．（2020·张家口）一个盛有盐水的容器中悬浮着一个鸡蛋，容器放在斜面上，如图所示。
图上画出了几个力的方向，你认为鸡蛋所受浮力的方向应是（）12A.F 1B.F 2C.F 3D.F 4【答案】C【解析】鸡蛋悬浮在液体中，此时鸡蛋上、下表面受到的压力不同，这个压力差就是鸡蛋所受浮力，因浮力的方向总是竖直向上的。
4．（2020·合肥）如图所示，一个半球形物体浸没在水中，受到水向下的压力30N ，半球受到水施加的浮力为80N ，则半球便受到水向上的压力为 N 。
【答案】110【解析】根据浮力产生的原因：=F F F -浮向上向下，可得：3080110F F F N N N =+=+=浮向上向下。
2020中考物理专练《03 作图题》(解析版)
专练03 作图题一、机械运动、声、光、物态变化1．（2019秋•荔湾区期末）图甲是小轿车某段时间做匀速直线运动时的s﹣t图象。
请在图乙中画出该汽车0至10s内的v﹣t图象。
【解答】根据图甲可知，物体做匀速直线运动，并且速度为v=st =20m5s=4m/s；在图乙中，过v＝4m/s的点做一条平行于时间轴的直线，如下图所示：2．（2019秋•嘉陵区期末）一辆电动玩具车作匀速直线运动，它的速度一时间图象如图（甲）所示，请在图（乙）上画出它的路程一时间图象。
【解答】由v﹣t图象知，电动玩具车的速度保持不变，电动玩具车进行匀速直线运动，并且能读出速度大小是3m/s，由v=s得s＝vt，可以计算电动玩具车在0s后、2s后、4s后的路程分别是：0m、6m、12m，t在s﹣t图象上画出路程和时间的对应点（0，0）（2，6）（4，12），用线连接起来。
如图所示：3．（2019秋•天门月考）小明骑自行车以5m/s速度匀速行驶，请在直角坐标系中画出小明运动的v ﹣t的图象。
【解答】在横轴和纵轴分别确定适当的时间、速度标度，然后在纵轴的5m/s出作横轴的平行线段。
如下图：4．（2019秋•信阳期中）如图所示的停表读数为3min10s，请在图中画出停表指针的位置。
【解答】3min10s，根据秒表的读数特点可判断，小盘的分度值是0.5min，指针在3min和4min之间，靠近3；大盘的分度值是0.1s，而大盘指针指在10s，如图所示：，5．（2019秋•重庆期中）如图中一支12.50cm的铅笔没有画完，请同学们在图中补充完整。
【解答】由图可知，铅笔尖在0刻度线处，则铅笔的末端在12.50cm＝125.0mm处，如图所示：。
6．（2019秋•潜江校级月考）如图所示，甲图是两位同学在一段时间内以不同速度匀速直线运动的三幅照片，请在乙、丙图中分别描述出男女同学这段时间内速度与时间（v﹣t）、路程与时间（s﹣t）的大致图象。
【解答】由图知，女同学追赶并超过了男同学，女同学的速度比男同学的速度大。
2020年中考物理作图题微专题复习《光学综合作图》强化训练题(含解析)
《光学综合作图》一．光沿直线传播1.如图，画出物体AB经小孔0在MN上所成的像。
