氧化锌避雷器的工作原理及特性 民熔 图文
避雷器的结构及原理(图文) 民熔
避雷器避雷器的作用当雷电过电压沿架空线路侵入变配电所或其他建筑物内时，将发生闪络，甚至将电气设备的绝缘击穿。
因此，假如在电气设备的电源进线端并联一种保护设备即避雷器，如图1,当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘;电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电避雷器的保护作用基于三个前提:1、伏秒特性与被保护绝缘的伏秒特性有良好的配合2、保证其残压低于被保护绝缘的冲击电气强度3、被保护绝缘必须处于该避雷器的保护距离之内避雷器的要求:1、正常运行时不放电，过电压时放电正确动作2、放电后要有自恢复功能避雷器连续工作电压相关参数：允许长期工作电压。
应等于或大于系统的最高相电压。
额定电压（“kV”：可在短时间内使用最大工作电压（“灭弧电压”）。
缓冲器可以在工作电压下放电并关闭电弧。
没有游客留下的脚印！这是设计长时间保护装置的基本结构和特点。
工作频率允许电压性能：指示氧化锌在规定条件下抵抗过电压的能力。
额定放电电流（“Ka”：用于隔离避雷器电平的放电电流峰值不应超过220kV及以下的5ka残压。
也就是说，在冲击电流的影响下，避雷针两端产生的电压可以理解为避雷针两端承受的最大电压。
避雷器的分类和结构适用于阀式、管式和有限金属氧化物保护形式。
阀门避雷针主要分为两类：普通阀门避雷针和磁力鼓风机避雷针。
提克。
莱斯常用的阀门避雷器为FS、FZ系列，磁力风机避雷器为FCD、FZ系列FCZ.莱斯阀门防雷装置型号中使用的符号如下：动力站：y回路：d—旋转电机：c—带磁风机放电间隙。
阀挡板主要由一平面火花间隙串联在碳化硅电阻板（阀板）上组成。
平面火花空间安装在密封陶瓷管内，并设有连接螺栓。
在保险杠中，它具有高电压强度和低电压强度的非线性特性。
阀式缓冲器在正常工作电压下不能穿透某一点火区间，但在过电压下会通过一段点火区间撞击保险杠。
大的雷电波通过电阻平滑地流入地面，电阻阀板对矿井电流产生的工频电压有很大的阻力。
避雷器的分类及氧化锌避雷器优点 (图文) 民熔
避雷器的分类及氧化锌避雷器优点避雷器的种类很多，包括金属氧化物避雷器、线型金属氧化物避雷器、无间隙线型金属氧化物避雷器、全绝缘复合护套金属氧化物避雷器、可拆卸式避雷器。
避雷器主要有管式避雷器、阀式避雷器和氧化锌避雷器。
每种避雷器的主要工作原理不同，但其工作本质是相同的，即保护通信电缆和通信设备不受损坏。
管式避雷器实际上是一种具有高灭弧能力的保护间隙。
它由两个串联间隙组成。
大气中有一个间隙，叫做外部间隙。
其任务是隔离工作电压，防止采气管道被流经管道的工频泄漏电流烧毁；另一种安装在燃气管道内，称为内间隙或灭弧间隙。
管式避雷器的灭弧能力与工频连续电流有关。
这是一种间隙式避雷器，主要用于供电线路的防雷。
阀式避雷器由火花隙和阀片电阻组成，由特种碳化硅制成。
采用碳化硅制成的发电机电阻能有效地防止雷电和高压，保护设备。
当有雷电高电压时，火花间隙被击穿，阀片电阻的电阻值下降，将雷电流引入大地，这就保护了线缆或电气设备免受雷电流的危害。
在正常的情况下，火花间隙是不会被击穿的，阀片电阻的电阻值较高，不会影响通信线路的正常通信。
氧化锌避雷器是一种保护性能优越、质量轻、耐污秽、性能稳定的避雷设备。
它主要利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。
这种避雷器和传统避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。
以上介绍了几种避雷器，每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的避雷效果。
氧化锌避雷器型号介绍：民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
避雷器的工作原理和参数 (图文) 民熔
避雷器避雷器是普遍采用的入侵波保护装置，也是应用最广泛的过电压限制器，它实质是过电压能量的吸收器。
它与被保护设备并联运行，当作用电压超过-一定幅值后避雷器总是先动作，通过它自身泄放掉大量的能量，限制过电压，保护电气设备。
避雷器放电后，避雷器两端的过电压消失，系统正常运行电压又继续作用在避雷器两端，在这一正常运行电压作用下，处于导通状态的避雷器中继续流过工频接地电流，该电流称为工频电流，它以电弧放电的形式出现。
工频续流的存在一方面使相导线对地的短路状态继续维持，系统无法恢复正常运行。
作为过电压保护装置，当电网电压升高达到避雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的幅值限制在- 定水平之下，从而保护设备绝缘所能承受的水平，现代避雷器除了限制雷电过电压外，还能限制-部分操作过电压，因此称之为过电压限制器是更为确切的。
避雷器工作原理避雷器设置在与被保护设备对地并联的位置，如图所示，各种避雷器均有一个共同的特性，即在高电压作用下呈现低阻状态，而在低电压作用下呈现高阻状态。
在发生雷击时，当雷电波过电压沿线路传输到避雷器安装点后，由于这时作用于避雷器上的电压很高，避雷器将动作，并呈低阻状态，从而限制过电压，同时将过电压引起的大电流泄放入地，使与之并联的设备免遭过电压的损害。
在雷电侵入波消失后，线路又恢复了常传输的工频电压，这一工频电压相对雷电侵入波过电压来说是低的，于是避雷器将转变为高阻状态，接近于开路，此时避雷器的存在将不会对线路上正常工频电压的传输产生响应。
保护间隙结构及工作原理保护间隙：由两个电极组成。
当雷波浸入时，间隙首先击穿，工作母线接地，从而避免被保护设备上的电压升高，从而保护设备。
过电压消失后，间隙中仍存在工频连续电流。
由于间隙灭弧能力差，经常不能自动灭弧，导致断路器跳闸，这是保护间隙的主要缺陷。
因此，该间隙可用于自动重合闸。
保护间隙结构及工作原理结构及工作原理：常用的角形保护间隙如下图所示。
阀型避雷器知识点讲解 图文 民熔
阀型避雷器目前，金属氧化物避雷器是我国唯一允许生产和销售的在电力系统中使用的阀型避雷器。
金属氧化物避雷器俗称氧化锌避雷器。
其主要工作元件为金属氧化物非线性电阻片，它具有非线性伏安特性，在过电压时呈低电阻，从而限制避雷器上的残压，对被保护设备起保护作用。
而在正常工频电压下呈高电阻，流过不超过1mA的对地泄露电流，实际上使带电母线对地处于绝缘状态，无需串联间隙来隔离工作电压。
由于氧化锌避雷器电阻片的阻值随外部电压的过电压而出现急剧变小，因此也称其为压敏电阻。
氧化锌阀片具有很理想的伏安特性，其线性系数α为0.015-0.05，比碳化硅阀片的非线性系数小得多。
氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
避雷器的维护与检修，考电工的都在看，民熔体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型1金属氧化物避雷器的工作原理正常运行时，氧化锌避雷器工作在正常工频电压下，避雷器的氧化锌电阻片具有极高阻值，呈绝缘状态；当出现雷电过电压或内部过电压时，电压超过启动值后，阀片呈现低阻状态，泄放电流，避雷器两端维持较低的残压，以保护电气设备不受过电压损坏。
氧化锌避雷器的特点和使用方法 (图文) 民熔
氧化锌避雷器的特点民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。
民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型七大特性：一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。
川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标准的要求。
线路放电等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内领先水平。
二、氧化锌避雷器的保护特性优异氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。

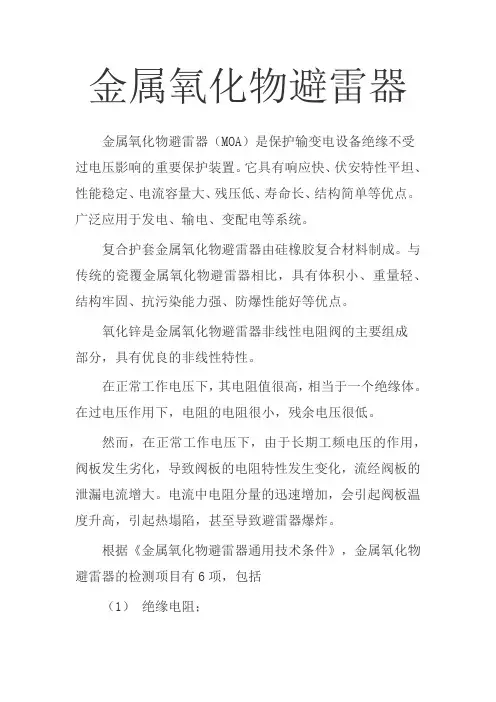

金属氧化物避雷器详细介绍(图文) 民熔
金属氧化物避雷器金属氧化物避雷器（MOA）是保护输变电设备绝缘不受过电压影响的重要保护装置。
它具有响应快、伏安特性平坦、性能稳定、电流容量大、残压低、寿命长、结构简单等优点。
广泛应用于发电、输电、变配电等系统。
复合护套金属氧化物避雷器由硅橡胶复合材料制成。
与传统的瓷覆金属氧化物避雷器相比，具有体积小、重量轻、结构牢固、抗污染能力强、防爆性能好等优点。
氧化锌是金属氧化物避雷器非线性电阻阀的主要组成部分，具有优良的非线性特性。
在正常工作电压下，其电阻值很高，相当于一个绝缘体。
在过电压作用下，电阻的电阻很小，残余电压很低。
然而，在正常工作电压下，由于长期工频电压的作用，阀板发生劣化，导致阀板的电阻特性发生变化，流经阀板的泄漏电流增大。
电流中电阻分量的迅速增加，会引起阀板温度升高，引起热塌陷，甚至导致避雷器爆炸。
根据《金属氧化物避雷器通用技术条件》，金属氧化物避雷器的检测项目有6项，包括（1）绝缘电阻；（2）直流U1mA和0.75u1ma下的泄漏电流；（3）工作电压下的交流泄漏电流；（4）工频参考电流下的工频参考电压；（5）底座绝缘电阻；（6）检查放电计数器的动作。
金属氧化物避雷器的基本结构是阀板。
阀板以氧化锌（ZnO）为主要材料，加入少量其它金属氧化物添加剂制成。
它具有良好的非线性压敏特性，故又称压敏电阻避雷器。
烧结体的基本结构为高导电性的ZnO晶粒，电阻率为1Ω⋅cm。
边缘被高电阻率（主要是金属氧化物加合物）颗粒边界层包围，在低电场强度下，电阻率约为1010~1014Ω⋅cm。
在较高的电压下，金属氧化物加合物颗粒边界层中的价电子被拉出，或者由于碰撞电离引起的电子雪崩，电荷载流子大量增加。
当电场强度达到104～105v/cm时，电阻率下降到1Ω⋅cm；当外加电压降低时，载流子减少，电阻增大，具有良好的非线性。
其非线性伏安特性在正负极性上是对称的。
金属氧化物阀片在正常工作电压下，通过的阻性电流很小，一般约为10 ~ 15μA，接近绝缘状态。
氧化锌避雷器交流特性试验方法 图文 民熔
氧化锌避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型氧化锌氧化锌避雷器交流特性是用于测量避雷器在运行时的交流特性，比如，相位角、全电流，阻性电流等，可以有效的检查避雷器的受潮情况，在实际的应用中，用户比较担心带电操作是否存在不安全，我们先看看氧化锌避雷器交流特性试验的接线方法，分为两种，一种是在实验室的测量方法，也就是避雷器拆卸后的测量方法，第二种就是我们所说的在线测量，看接线图：下图是离线状态时的测量接线图：下图是在线状态时的测试接线图：氧化锌避雷器试验方法按照上图所示，接好联线和仪器电源，打开电源，设置好变比值和补偿角，如果不会设置可以看看的使用说明书或者，设置完成后点击测试即可，氧化锌避雷器在线测试仪会自动刷新数据，显示最新的结果，避雷器的绝缘情况我们可以参考全电流和相位差进行鉴别。
氧化锌避雷器的基础知识 (图文) 民熔
氧化锌避雷器的基础知识氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；过电压动作时，电阻急剧下降，过电压能量释放，达到保护效果。
这种避雷器与传统避雷器的不同之处在于它没有放电间隙，利用氧化锌的非线性特性来放电和切断电流。
氧化锌避雷器是20世纪70年代发展起来的一种新型避雷器，主要由氧化锌压敏电阻组成。
在一定的短路电压下，变阻器的击穿电压高于变阻器的击穿电压。
但是，当高于变阻器电压的电压被取消时，它将回到高电阻状态。
因此，如果在电力线上安装氧化锌避雷器，当雷击时，雷波的高压会使变阻器击穿，雷击电流通过压敏电阻流入大地，使电力线路上的电压控制在安全范围内，从而保护了电气设备的安全。
每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的绝缘效果。
避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生。
当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用浅谈氧化锌避雷器的基础知识，专业电工都推荐看一看，民熔避雷器的安装和运行维护（珍藏版）一级电工都在看，民熔避雷器②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷器
避雷器是保护变电站设备免受雷电冲击波的一种设备。
当进入沿线变电所的雷电冲击波超过避雷器的保护等级时，避雷器先放电，雷电电流通过良好的导体安全地引入大地。
利用接地装置将雷电电压幅值限制在被保护设备的雷电冲击水平以下，从而保护电气设备。
避雷器按其发展的先后可分为:保护间隙--是最简单形式的避雷器;管型避雷器--也是一个保护间隙，但它能在放电后自行灭弧;
阀型避雷器--是将单个放电间隙分成许多短的串联间隙，同时增加了非线性电阻，提高了保护性能;
磁吹避雷器--利用了磁吹式火花间隙，提高了灭弧能力，同时还具有限制内部过电压能力;
氧化锌避雷器--利用了氧化锌阀片理想的伏安特性(非线性极高，即在大电流时呈低电阻特性，限制了避雷器上的电压，在正常工频电压下呈高电阻特性)，具有无间隙、无续流残压低等优点，也能限制内部过电压，被广泛使用。
氧化锌避雷器七大特性：
一、氧化锌避雷器的通流能力大
二、氧化锌避雷器的保护特性优异
三、氧化锌避雷器的密封性良好
四、氧化锌避雷器的机械性能
五、氧化锌避雷器的良好的解污秽性能
六、氧化锌避雷器的高运行可靠性
七、工频耐受能力。
