人教版九年级物理第十六章 单元测试题
第十六章 单元测试题
一 。
选择题(40分)
1．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（ ）
A ．3V
B ．220V
C ．1.5V
D ．0.2V
2．关于电源，下列说法中正确的是( )
A ．是提供电荷量的装置
B ．是提供电流的装置
C ．是提供电压的装置
D ．是提供用电器的装置
3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）
A ．一定是串联
B ．一定是并联
C ．串联、并联都有可能
D ．无法判断.
*4．如图1所示，电源电压为6V ，当开关S 闭合后，只有一灯泡发光，且电压表示数为6V ，产生这一现象的原因可能是（ ）
A ．灯L 1处短路
B ．灯L 2处短路
C ．灯L 1处断路
D ．灯L 2处断路
5．图2所示电路中，电源电压不变，开关S 闭合，灯L 1和L 2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）
A ．L 1短路
B ．L 2短路
C ．L 1断路
D ．L 2断路
6．由同种材料制成的三根电阻丝，已知它们的长度关系L 1＞L 2＝L 3，横截面积的关系为S 1=S 2＜S 3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）
A ．R 1＜R 2=R 3 ，I 1=I 2=I 3
B ．R 1＝R 2＞R 3， I 1=I 2＞I 3
C ．R 1＞R 2＞R 3，I 1＞I 2＞I 3
D ．R 1＞R 2＞R 3， I 1=I 2=I 3
7．在如图3（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图3（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）
图
2 图1。

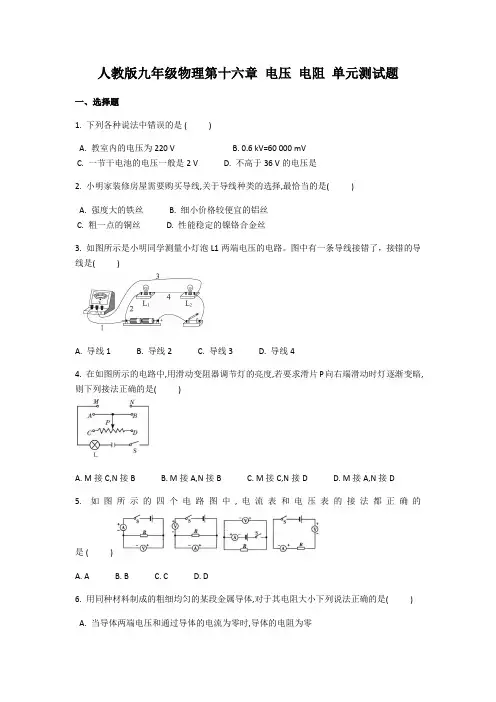

人教版九年级物理第十六章 电压 电阻 单元测试题(含答案)
人教版九年级物理第十六章电压电阻单元测试题一、选择题1. 下列各种说法中错误的是()A. 教室内的电压为220VB. 0.6kV=60000mVC. 一节干电池的电压一般是2VD. 不高于36V的电压是2. 小明家装修房屋需要购买导线,关于导线种类的选择,最恰当的是()A. 强度大的铁丝B. 细小价格较便宜的铝丝C. 粗一点的铜丝D. 性能稳定的镍铬合金丝3. 如图所示是小明同学测量小灯泡L1两端电压的电路。
图中有一条导线接错了，接错的导线是()A. 导线1B. 导线2C. 导线3D. 导线44. 在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是()A. M接C,N接BB. M接A,N接BC. M接C,N接DD. M接A,N接D5. 如图所示的四个电路图中,电流表和电压表的接法都正确的是()A. AB. BC. CD. D6. 用同种材料制成的粗细均匀的某段金属导体,对于其电阻大小下列说法正确的是()A. 当导体两端电压和通过导体的电流为零时,导体的电阻为零B. 当导体被均匀拉长至原来的二倍时,它的电阻减小为原来的一半C. 电阻是导体本身的一种性质,所以温度无论如何变化,电阻也不可能变为零D. 电阻是导体本身的一种性质,与电压和电流无关7. 如图甲所示电路中,当闭合开关后,两个电压表指针偏转均为图乙所示,则电阻R1和R2两端的电压分别为()A. 1.7V 6.8VB. 6.8V 1.7VC. 1.7V8.5VD. 8.5V 1.7V8. 如图所示,A为导线,B、C为两根相同的电阻丝,当滑片P向左移动时,要使灯泡L亮度不变,开关S应接()A. 触点AB. 触点BC. 触点CD. 触点B,C均可9. 为了保护电压表免受损坏,在不能充分估测电压大小的情况下,要用试触的方法选择电压表的量程,在试触过程中,下列哪种做法是正确的()A. 先试触电压表的“3”“15”接线柱B. 先试触电压表的“-”“3”接线柱C. 先试触电压表的“-”“15'接线柱D. 以上说法均可10. 下列四个探究实例：①探究影响电阻大小的因素②探究空气中氧气的含量③探究电流与电压的关系④探究铁的锈蚀条件。
人教版九年级物理全一册《第十六章-电压、电阻》单元测试卷-附带答案
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V2．如图所示电路，闭合开关后，整个电路正常工作。
其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（）A．L1短路B．L2短路C．L1开路D．L2开路3．用如图所示电路探究串联电路的电压规律，闭合开关S，分别 89测出A与B、B与C、A与C之间的电压，电压表的示数（）A．U AB最大B．U BC最大C．U AC最大D．三处一样大4．如图所示的电路中，甲、乙、丙为电流表或电压表。
闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．关于导体的电阻，下面说法正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小取决于导体的材料、长度、横截面积、温度6．如图所示的电路，电源电压恒定，各元件位置不变。
下列说法正确的是（）A．只闭合开关S时，灯L1与L2串联B．只闭合开关S时，只有灯L1工作，电压表无示数C．闭合开关S、S1时，电压表能测出灯L2两端的电压，不能测出灯L1两端的电压D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作7．如图所示，关于该滑动变阻器，下列说法正确的是（）A．制作接线柱AB间电阻丝的材料应该选择细铜丝B．滑片P和AB电阻丝间有很薄一层绝缘物质隔开C．如果接AD接线柱，当滑片P向右移动时，阻值变大D．电流必须从上端接线柱流入，从下端接线柱流出8．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．对人体安全的电压是不高于V的电压；图中电阻箱的读数是Ω。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(附答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。
当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。
下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。
人教版九年级物理全一册《第十六章电压电阻》章节测试卷(附答案)
人教版九年级物理全一册《第十六章电压电阻》章节测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．对下列物理量的认识中，最接近实际的是（）A．汽车发动机的效率能达到80%B．冬天洗澡水的温度约为70℃C．一节新干电池的电压为1.5V D．家庭电路中灯泡的电流约5A2．用电压表测量灯泡L1两端的电压，图所示的四个电路图中正确的是（）A．B．C．D．3．如图所示电路，R1为一个5Ω的定值电阻，在不考虑温度影响的情况下，下列说法正确的是（）A．在开关断开时，R1的阻值为0B．在开关断开时，R1的阻值为5ΩC．当滑片向左滑动时，R1的阻值将大于5ΩD．当滑片向右滑动时，R1的阻值将大于5Ω4．如图所示电路，当S合上后，电灯L1，L2正常发光，电流表和电压表均有示数；在某一时刻，两灯同时熄灭，电流表示数几乎为零，电压表示数变大。
则该电路的故障可能是（）A．电流表烧断B．灯L1灯丝烧断C．灯L2灯丝烧断D．灯L2发生短路5．下列关于电阻的几种说法中，正确的是（）A．长导线的电阻比短导线的电阻大B．粗导线的电阻比细导线的电阻小C．铁导线的电阻比铜导线的电阻大D．在一定条件下，有些导体电阻可变为06．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（）A．闭合开关S，甲接电压表，乙接电流表B．闭合开关S，甲接电流表，乙接电压表C．断开开关S，甲接电压表，乙接电流表D．断开开关S，甲、乙都接电流表7．如图电路中电源电压保持不变，定值电阻R的阻值为R0，闭合开关S，当滑动变阻器接入电路中的阻值为10Ω时，电压表的示数是U0，断开开关S，把定值电阻R换成阻值为2R0的另一个定值电阻，再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的阻值为（）A．5ΩB．10ΩC．15ΩD．20Ω8．如图所示的电路图，连接正确的是（）A．B．C．D．9．对人体安全的电压不高于（）A．1.5V B．36V C．220V D．380V10．如图所示，是一个可提供恒定电压和恒定电流的电源，R1=R2。
人教版九年级物理全一册《第十六章电压电阻》单元检测题(带答案)
人教版九年级物理全一册《第十六章电压电阻》单元检测题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．在工作和生活中，笔记本电脑已成为人们常用的工具。
华为笔记本的电池电压最接近（）A．4V B．110V C．220V D．20V2．当将滑动变阻器的滑片P向右移动时。
如图中的哪一种连接方法可使变阻器连入电路部分的电阻减小（）A．B．C．D．3．如图所示，探究影响导体电阻大小的因素时，分别选用A、B、C、D四根不同的金属丝接入M、N两点之间，下列说法正确的是（）A．接C比接B时电流表示数大一些B．该实验装置不能探究导体电阻与导体材料的关系C．接A、D，可探究导体电阻大小与导体长度是否有关D．接A、C，可探究导体电阻大小与横截面积是否有关4．在国际单位制中，电流的单位是（）A．牛顿B．伏特C．焦耳D．安培5．在“伏安法测灯泡电阻”实验中，小章发现当小灯泡两端电压减小时，它的亮度随之减弱，测量的小灯泡电阻也相应减小，造成这一变化的合理解释是（）A．导体电阻与导体两端的电压有关B．根据欧姆定律，电流一定时，导体的电阻与电压成正比C．电压减小时，通过小灯泡的电流不变，电阻减小D．电压减小时，小灯泡亮度变暗，温度变低，电阻变小6．如图所示，闭合开关，电路正常工作，一段时间后，其中一个电表示数突然变大，为判断故障，在此电路中把电阻R1与R2位置互换，闭合开关后，两电表都没有示数，则故障原因是（）A．R1内部短路B．R1内部断路C．R2内部短路D．R2内部断路7．在如图所示的电路中，开关S闭合后，下列各种情况正确的是（）A．若甲、乙、丙是电压表，当开关S1闭合后U甲>U乙B．若甲是电压表，乙、丙是电流表，开关S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．若电路是并联电路，则乙表的示数小于丙表的示数8．用USB接口为手机充电时的输出电压约为（）A．1.5V B．5V C．220V D．380V9．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小．若电路中只有一处故障，且只发生在灯L或R上．现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）A．若灯L'亮，则可能是灯L断路B．若灯L'亮，则一定是电阻R短路C．若灯L'不亮，则可能是灯L短路D．若灯L'不亮，则一定是电阻R断路10．如图所示，由两节干电池串联组成的电池组的电压是（）A．1V B．1.5V C．2V D．3V二、填空题11．计算器中的电流很小，大约100μA，也就是A；雷电是一种常见的自然现象，发生闪电时云层间电压高达1.0×106V，相当于kV。
人教版九年级物理全一册《第十六章电压电阻》章节检测卷(附答案)
人教版九年级物理全一册《第十六章电压电阻》章节检测卷(附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于导体的电阻，下列说法中正确的是（）A．粗细相同的铜导线，长导线比短导线电阻小B．长度相同的铜导线，粗导线比细导线电阻小C．导体两段的电压为0V时，导体的电阻为0ΩD．导体电阻与它两端的电压成正比，与通过它的电流成反比2．如图所示，当开关闭合时，发现电压表示数为零，灯L1不亮，灯L2亮．下列几种故障中，可能的是A．灯L1的灯座短路B．灯L1灯丝断了C．灯L2的灯座短路D．灯L2灯丝断了3．某兴趣小组采用如图所示电路探究导体电阻大小与长度的关系，下列说法正确的是（）A．AB间接入的待测导体材料是导电能力超强的超导材料B．AB间接入的待测导体材料是导电能力较差的合金线C．小灯泡越亮，说明被研究导体的电阻越大D．该实验只需控制导体的横截面积相同4．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是A．L1与L2并联B．电流表测L1的电流C．L1与L2两端的电压相等，等于电压表的示数D．当开关S2断开时，通过电流表的电流变小5．近年来我国不断加大自主创新力度，许多领域打破了国外技术封锁，出现了一大批拥有自主知识产权的产品。
如图所示是我国自主研发的手机摄像头芯片，制造该芯片的主要材料是（）A．超导材料B．半导体材料C．纳米材料D．绝缘体材料6．如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。
下列说法正确的是（）A．塑料板是导体B．摩擦过程中创造了电荷C．摩擦后的塑料板和丝绸带上了同种电荷D．木屑留在塑料板上是由于带电体吸引轻小物体7．如图所示电路，当开关S断开时，下列说法中正确的是（）A．开关两端电压为零B．电源两端电压为零C．S断开后电压表示数不变D．以上说法都不对8．某同学安装了一个可以调节亮度的电灯L，如图所示，开关闭合后，当滑动变阻器的滑片从A向B移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（）A．M接D，N接B B．M接C，N接A C．M接C，N接D D．M接C，N接B9．如图所示，小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是A．干路电流为3AB．L l的电阻小于L2的电阻C．L1两端的电压小于L2两端的电压D．并联电路中各支路电流一定不同10．如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，电压表示数变大，电流表示数变为零，则下列判断中正确的是（）A．灯L断路B．电阻R断路C．灯L短路D．电阻R短路二、填空题L两端电压为V；断开开关后，11．如图电源电压为6V，闭合开关后，电压表的示数为4V，1（选填“1L”、“2L”、“1L和2L”或“没有”）灯亮，电压表的示数为V。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-带答案
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．由欧姆定律公式U I R =变形得U R I=，对此，下列说法中正确的是 （ ） A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关2．如图所示的物理实验中，下列对实验现象的描述符合实际的是（ ）A ．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B ．乙图中，是柴油机的做功冲程，内能转化为机械能C ．丙图中，对电灯的钨丝加热，灯泡将变暗D ．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些 3．学生实验用的电压表有两种量程03V ~和015V ~，电压表上面一行示数看不清楚，而测量又必须用015V ~的量程，一同学见到指针指到小量程的1.7V ，则实际的电压是A ．3.4VB ．5.7VC ．7.5VD ．8.5V4．家用手电筒内三节新干电池串联的总电压是（ ）A ．1.5VB ．3VC ．4.5VD ．6V5．甲灯泡安全工作的最大电压为3 V ．乙灯泡安全工作的最大电压为6 V ，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示．现将两灯串联后接在某一电路中，要保证电路安全，则电源电压最大为( )A ．6 VB ．8 VC ．10 VD ．12 V6．一根铝导线的电阻是R ，当将铝导线接入电路中时，要使连入电路中的导线电阻变大（ ）A ．将这根导线拉长后再接入电路中B ．将这根导线对折后再接入电路中C ．降低导线两端的电压D ．将相同规格的铜导线代替这根铝导线7．在下面的电路中，闭合开关S ，下列说法正确的是（ ）A ．电压表测量的是1L 的电压B ．电压表测量的是1L 和2L 的总电压C ．如果2L 比1L 亮，说明通过2L 的电流比1L 大D ．用一根导线接在2L 的两端，1L 和2L 都不发光8．教室如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．9V 、1.8VB ．1.8V 、9VC ．1.8V 、7.2VD ．7.2V 、1.8V9．如图所示，闭合开关后，两灯都能发光，a 、b 两表都有正常示数，则下列说法正确的是（ ）A ．a 是电压表，b 是电流表B ．a 是电流表，b 是电压表C ．a 、b 都是电压表D ．a 、b 都是电流表10．如图所示的电路，电源电压不变，先闭合1S ，小灯泡发光。
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案)
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。
若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。
忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。
人教版物理九年级全册第16章《电压电阻》单元测试卷(含答案解析)
第16章《电压电阻》单元测试卷一、单选题(共15小题)1.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1 B． L2C． L1L2总电压D．电源和L12.关于电压表使用方法不正确的是（）A．使用电压表时首先要将表针调至零刻度B．使用电压表测量电压时，被测电压不能超过电压表的最大量程C．电压表千万不能直接连在电源的两端D．使用电压表测量电压时，必须与被测电路并联3.关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．两表都不能将两接线柱直接接到电源的两极上C．若有两个量程，一般都先用大量程“试触”D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出4.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．5.如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出L1、L2和AC两端的电压分别为2.3V、2.2V、4.5V．下一步的操作应该是（）A ． 整理器材，结束实验B ． 换用不同规格的小灯泡，多次实验C ． 分析数据，得出结论D ． 换用电压表的另一量程，再测出一组电压值6.如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC ．下列说法正确的是（ ）A ．I A ＞IB ＞I CB ．I A ＜I B ＜IC C ．U AB =U BC =U ACD ．U AC =U AB +U BC7.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得的V 示数是3.8V ，V 1的示数是2.3V ，V 2的示数应为（ ）A ． 1.5VB ． 2.3VC ． 3.8VD ． 6.1V8.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（ ）A ． 换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等9.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导体的电阻大小，有（）A． R AB＞R CD B． R AB=R CD C． R AB＜R CD D．无法判断10.下列说法正确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．通过导体的电流越小，导体的电阻越大C．导体两端的电压越大，导体的电阻越大D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大11.下列关于电阻的说法中，正确的是（）A．短导线的电阻一定比长导线的电阻小B．电阻对电流起阻碍作用，因此电流越大，导体的电阻一定越小C．长短、粗细相同的导体，其电阻一定相同D．加在同一导体上的电压、电流改变，但其电阻大小不变12.在探究电路的电压规律的实验时用了图中的某个电路，已知R1＞R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（）A．B．C．D．13.如图所示的电路中，R1=30Ω，R2=60Ω，当开关闭合后，R1和R2两端的电压之比是（）A ． 1：1B ． 1：2C ． 2：3D ． 3：214.下列说法正确的是（ ）A ． 导体两端电压为零时，导体电阻消失B ． 导体的电阻越大，通过它的电流越小C ． 通过导体的电流越大，说明导体的电阻越小D ． 导体的电阻越大，它对电流的阻碍作用越大 15.如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（ ）A ． A 1B ． A 2C ． V 1D ． V 2二、填空题(共3小题)16.某同学有一个电压表（两个量程分别为0～3 V 和0～15 V ），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10V ，则实际电压应该是 ______ V ．17.在探究串联电路的电压关系时，小明同学设计的实验电路如图所示．他先用电压表正确地测量了灯泡L 1两端的电压，为了测量灯泡L 2两端的电压，他想将电压表接A 点的那一段导线改接到电路的C 点，而保持电压表接B 点不动，你认为这种接法是 ______ （选填“正确”或“不正确”）的，理由是 ______ ．18.如图1所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图2所示．则电源的电压为______ V，电压表V1示数的变化范围是 ______ ．三、实验题(共3小题)19.下面是某实验小组在探究导体电阻大小与哪些因素有关的实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与导体材料是否有关，应选用 ______ 和 ______ 两根导体．（2）要探究导体电阻大小与导体横截面积是否有关，应选用 ______ 和 ______ 两根导体．（3）选用导体AD，可探究导体电阻大小与______ 是否有关；影响导体电阻的因素较多，因此本实验要采用的探究方法是 ______ ．20.在“研究串联电路电压特点”的实验中，某同学进行了如下探究：[实验步骤]①连接好如图所示电路，闭合开关观察两灯发光情况；①分别用电压表测灯L1，L2和电源两端电压，并将读数记录在表内．请你用笔画线代替导线，将电压表接入电路中，测出电源电压．[得出结论]比较表中数据可知：串联电路的总电压等于各分电压之和．[反思交流]要使上述结论更具普遍性，同学们讨论了以下三种方案：方案甲：反复断开，闭合开关，测出各电压值；方案乙：更换不同规格的灯泡，测出各电压值；方案丙：增加电池节数，测出各电压值．以上三种方案，你认为不可行的是 ______ ．21.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了．（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？（2）在图中画出小刚连接的那根导线．（用虚线表示）四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．2.【答案】C【解析】电压表是测量用电器两端电压的仪表．电压表的使用规则有：测量前检验指针是否指在零刻线处；将电压表与待测用电器并联；被测电压不能超过电压表的最大量程，在不能确定电路电压大小时，应选择最大量程并试触．A、电压表使用之前要观察指针是否指在零刻线处，如果不是，需要调零．故A正确；B、使用电压表时，待测电压不能超过电压表的最大量程，否则会损坏电压表．故B正确；CD、使用电压表测量用电器两端电压时，必须使电压表与待测电路并联．故C错误，D正确．3.【答案】B【解析】A、电流表和电压表使用前应校零，此选项正确；B、电流表不能直接接在电源上，此选项错误；C、为读数准确和保护电表，应该用大量程试触，此选项正确；D、电流表和电压表都应使电流从正接线柱流入，从负接线柱流出，此选项正确．4.【答案】D【解析】A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意．B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意．C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意．D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意．5.【答案】B【解析】在探究串联电路的电压规律时，应该多做几次实验，寻找普遍规律，并且还要换用不同器材．A．应该多做几次实验，故A错误；B．多做几次实验，寻找普遍规律，需要我们换用不同规格的小灯泡，故B正确；C．只有一次实验就进行数据分析，实验结论具有偶然性，也有可能得出错误结论，故C错误；D．换用量程，只能对数据有要求，不能得出普遍规律，故D错误；6.【答案】D【解析】因为电路中两灯泡串联，而A、B、C三点是串联电路中的三处，由于串联电路中电流处处相等，因此I A、I B、I C三者大小相等．比较AB间、BC间、AC间的电压值可得：串联电路中总电压等于各部分电路电压之和．即U AC=U AB+U BC7.【答案】A【解析】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压；由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V．8.【答案】D【解析】并联电路中，各用电器工作时互不影响；并联电路两端电压相等，并联电路中，干路电流等于各支路电流之和．AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两用电器功率不同，则换气扇和照明灯工作时，通过它们的电流一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．9.【答案】A【解析】因为同种材料的导体长度越长、横截面积越小导体的电阻会越大，所以导体AB的电阻大于导体CD的电阻．10.【答案】D【解析】ABC、导体电阻大小取决于导体的长度、材料、横截面积，而与导体两端的电压、通过的电流无关，故ABC都错；D、白炽灯泡的灯丝正常发光时，温度高、电阻大，不发光时，温度低、电阻小，故D正确．11.【答案】D【解析】A、导线的电阻不仅与长度有关，还与材料、横截面积有关；故短导线的电阻不一定比长导线小，故A错误；B、导体电阻大小与导体的材料、长度、横截面积有关，与导体中的电流大小无关，故B错误；C、导线的电阻不仅与横截面积(粗细)、长度有关；还与材料有关；故长短、粗细相同的导体，其电阻不一定相同，故C错误；D、导体的电阻是导体的一种性质，与导线的材料、粗细、长短都有关系；电阻大小不随加在导体上的电压、电流改变而改变，故D正确.12.【答案】D【解析】根据串并联电路的特点，串联电路中，总电压等于用电器两端的电压的和，并联电路中，各支路两端电压相等．A、R1和R2组成并联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误；B、R1和R2组成串联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2串联的总电压，由于R1＞R2，所以V2的示数应大于V1的示数，并且V3的示数等于V1和V2示数的和，不符合题意，该选项错误；C、R1和R2组成并联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误；D、R1和R2组成串联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2串联的总电压，由于R1＞R2，所以V1的示数应大于V2的示数，并且V3的示数等于V1和V2示数的和，符合题意，该选项正确．13.【答案】A【解析】由电路图可知，开关闭合时，两电阻并联，因并联电路中各支路两端的电压相等，所以，R1和R2两端的电压之比为1：1．14.【答案】D【解析】（1）电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积有关，而与导体两端的电压、通过的电流无关，故A、B、C错误；（2）导体的电阻越大，表示它对电流的阻碍作用越大，故D正确．15.【答案】C【解析】由电路图可知，开关断开后电路断路，电流表A1、A2和电压表V2断路，电压表V1始终测电源的电压，所以，只有电压表V1无论开关闭合、断开都会测量电源的电压，示数不变．16.【答案】2【解析】因为一节新干电池的电压为1.5V，两节已用过的干电池串联组成的电池组的电压小于3V，因此读数时选择的量程错误；由于大量程的分度值为小量程分度值的5倍，所以实际电压是1×10V=2V．517.【答案】不正确；电压表正负接线柱接反．【解析】（1）用电压表正确地测量了灯泡L1两端的电压．说明A和电压表的负接线柱相连，B和电压表的正接线柱相连．为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的导线不动．这样电流从电压表的负接线柱流入，正接线柱流出，所以这种做法不正确．18.【答案】12；0～8V．【解析】（1）由电路图可知，当滑片位于a端时，电路为R的简单电路，电压表V测电源的电压，电路中的电流最大，由图2可知，电源的电压U=12V；（2）当滑片位于b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图2可知，R两端的电压UR=4V，因串联电路中总电压等于各分电压之和，所以，电压表V1示数：U滑=U-UR=12V-4V=8V，则电压表V1示数的变化范围为0～8V．19.【答案】（1）A；B；（2）A；C；（3）长度；控制变量法．【解析】影响电阻大小的因素是：材料、长度、横截面积、温度．（1）要探究导体电阻大小与材料是否有关，应控制长度和横截面积相同，材料不同．故选AB．（2）要探究导体电阻大小与导体横截面积是否有关，应控制材料和长度相同，横截面积不同，故应选用AC；（3）如表中导体AD材料、横截面积相同，长度不同，所以选用导体AD，可探究导体电阻大小与长度是否有关；影响导体电阻大小的因素较多，因此本实验要采用的探究方法是控制变量法．20.【答案】如下图；方案甲．【解析】（1）电源有三节干电池，电压为1.5V×3=4.5V，所以电压表选择0～15V的量程；电压表并联在电源两端；如下图所示：（2）方案乙和方案丙：换用不同的规格的小灯泡，或者增加电池的节数，改变电源电压，测出电源电压和灯泡L1、L2两端的电压，可以得到串联电路电压关系的普遍性的规律；而方案甲中反复断开，闭合开关，测出各电压值，得出的结论不具备普遍性，不可行．21.【答案】（1）电压表示数接近电源电压，而电流表的示数接近于零，小灯泡不发光．（2）如图所示【解析】：（1）因为电流表的内电阻很小，所以闭合开关后，电灯泡和定值电阻被电流表短路，只有电压表、电流表和滑动变阻器串联接入电路中，所以小灯泡不发光．又因为电压表的内电阻很大，所以它的示数接近电源电压，而电流表的示数接近于零．（2）小刚连接的导线如图中虚线所示，这样一连，把电压表并联在了灯泡两端，电流表测量通过灯泡的电流，滑动变阻器还能改变电路电流．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。
