视频内容分析验证-HDMI传输
hdmi接口工作原理
hdmi接口工作原理HDMI（High Definition Multimedia Interface）是一种数字接口标准，用于传输高质量的音频和视频信号。
它可以连接各种电子设备，如电视、电脑、DVD播放器和音响系统等。
HDMI接口的工作原理是通过串行传输将数字音频和视频信号从源设备（如DVD播放器）发送到目标设备（如电视），并通过单根高速传输线缆进行数据传输。
这种数字传输方式可以避免信号损失和干扰，从而提供更高的音视频质量。
在HDMI接口中，源设备将音频和视频信号转换为数字信号，并通过接口将其发送到目标设备。
接收端的设备会解码接收到的数字信号，并将其转换为音频和视频信号，以在显示屏上播放。
由于数字信号的传输，HDMI接口可以提供更清晰、更细腻的图像和更高质量的音频效果。
HDMI接口的特点之一是它支持高清晰度视频传输。
HDMI接口可以传输多种分辨率的视频信号，包括720p、1080i和1080p等，从而提供更高质量的视觉效果。
此外，HDMI接口还支持多通道音频传输，能够提供7.1声道的环绕音效，以及更好的立体声音频效果。
除了音频和视频信号，HDMI接口还支持其他功能，如传输网络数据和控制信号。
通过HDMI接口，用户可以将互联网连接到支持HDMI的设备上，从而享受更多的功能和服务。
此外，HDMI接口还支持CEC（Consumer Electronics Control）功能，允许用户通过一台遥控器控制多个连接的HDMI设备。
总结起来，HDMI接口的工作原理是通过数字信号的传输，将音频和视频信号从源设备传输到目标设备，提供更高质量的音视频效果。
它支持高清晰度视频传输、多通道音频传输和其他功能，使用户能够享受更丰富的娱乐体验。
如何进行HDMI测量-中国电子仪器行业协会
如何进行HDMI测量来源：互联网罗德与施瓦茨公司的Klaus Schiffner先生解释了HDMI是什么，以及应怎样评估它。
通过举例方式，他介绍了如何使用R&S UPP音频分析仪进行HDMI测试。
高分辨率多媒体接口(High-Definition Multimedia Interface, HDMI)已经成为消费类电子行业的必备标准。
该接口允许在一根电缆上承载音频信号和视频信号，以及信息帧(InfoFrames)。
要在该接口上测量音频，测试仪器必须能够生成和评估整个HDMI格式的测试信号，包括视频信号。
HDMI是消费类电子行业数字视频接口(Digital Visual Interface, DVI)的进一步发展，2003年首次出现在市场上。
与DVI不同，它也传送音频信号。
该接口精简了电缆，简化了多媒体设备操作。
按照电影行业要求，它在很大程度上能够防止非法复制数字视频影片。
由于屏幕分辨率增加和色彩还原能力提升，使得HDMI传输带宽也大大增加。
此外，如今用户有可能通过HDMI，采用单一远程控制，操作所有连接的设备。
这种能力也被整合进HDMI标准。
图1：要进行HDMI音频分析，必须生成和分析视频和音频数据。
本图所示为罗德与施瓦茨公司的UPP音频分析仪，它能够使用R&S UPP音频分析仪同时对多达8条环绕声道进行HDMI 测试。
目前的HDMI版本1.4b支持双向数据传输（使用音频回传通道），采用新的无损压缩音频编码方法，和以太网连接通道。
随着新定义微型HDMI连接器的出现，该接口逐渐找到连接移动电话和便携式音频设备的方法，新推出的锁定式连接器使其现在也能在车辆中使用。
所有这些特点使HDMI成为音频和视频领域最成功和最通用的连接器系统。
所有先进的电视机、DVD和Blu-ray播放器、A/V接收机和游戏机通过HDMI电缆相互连接。
带环绕声的数字多声道音频信号和高清晰度电视信号可以在同一根电缆上传输。
视频内容分析验证-HDMI传输
SDI and HDMI signals
Supports HDCP
20 Tektronix Confidential
WFM5250
Rear Panel
Remote Port GPI/O, Preset recall Battery plate Mounting for Anton Bauer or IDX
SDH, ATM, SONET or Modulated RF Signals.
数字分量
ITU-R BT.601-2 Parallel Digital Component 27MB/sec
Serializer
ITU-R BT.601-2 Serial Digital Component 270Mb/sec Analog Composite Video (PAL/NTSC) Data MPEG2 Program Decoder MPEG2 Protocol Transport Stream
4Fsc (PAL=17.7MHz) (NTSC=14.3MHz)
Clock X10 DVD Digital Versatile (Video) Disk
Component Analog Video (RGB) B-Y 6.75MHz Sample Rate for B-Y and R-Y A to D Conv R-Y A to D Conv
1920x1080
1280x720
CIF 352x288
720x576
720x486
31
July 26, 2013
PQA600A 图像质量分析系统
预测的DMOS测量在不同的分辨率
PQA支持图像质量测量在多样的分辨率和帧率.
hdmi认证方案
hdmi认证方案HDMI（High-Definition Multimedia Interface）高清晰度多媒体接口是一种音视频接口标准，用于将高清晰度信号从源设备传输到显示设备。
为了确保设备之间的兼容性和互操作性，HDMI认证方案应运而生。
本文将介绍HDMI认证方案的背景、流程和益处。
一、背景随着高清晰度技术的发展，越来越多的消费电子设备采用HDMI接口进行音视频信号传输。
然而，由于不同厂商的产品规格和要求不尽相同，可能会给用户带来使用上的不便。
为了解决这一问题，HDMI认证方案应运而生。
二、认证流程HDMI认证方案是一个确保设备符合HDMI标准并且是可靠的过程。
下面是HDMI认证方案的主要步骤：1. 提交申请：设备制造商首先需要向HDMI认证机构提交认证申请。
申请材料通常包括产品规格、技术文档、测试报告等。
2. 测试评估：申请通过后，认证机构将对提交的设备进行全面的测试评估。
测试内容包括信号传输质量、兼容性、电磁兼容性等方面。
3. 产品认证：如果设备通过了测试评估，认证机构将颁发HDMI认证证书，表明该设备符合HDMI标准。
4. 认证标识：认证机构还会提供HDMI认证标识，供制造商在产品上进行标识，以便消费者能够辨识认证产品。
5. 定期验证：认证机构将定期对认证产品进行验证，以确保设备一直符合HDMI标准。
三、益处HDMI认证方案带来了许多益处，对于制造商、消费者以及整个市场来说都具有重要意义。
1. 产品合规性：HDMI认证方案确保设备符合HDMI标准，使制造商能够生产合规的产品。
这有助于提升产品质量和可靠性，减少因不兼容而导致的问题。
2. 互操作性：通过对设备的全面测试评估，HDMI认证方案确保不同厂商的产品之间具有良好的互操作性。
消费者可以放心地将不同品牌的设备连接在一起使用。
3. 市场信誉：通过获得HDMI认证证书和标识，制造商可以树立自己的市场信誉。
认证产品通常被视为高质量和可靠的选择，有助于提升品牌形象和竞争力。
hdmi无线传输解决方案
hdmi无线传输解决方案

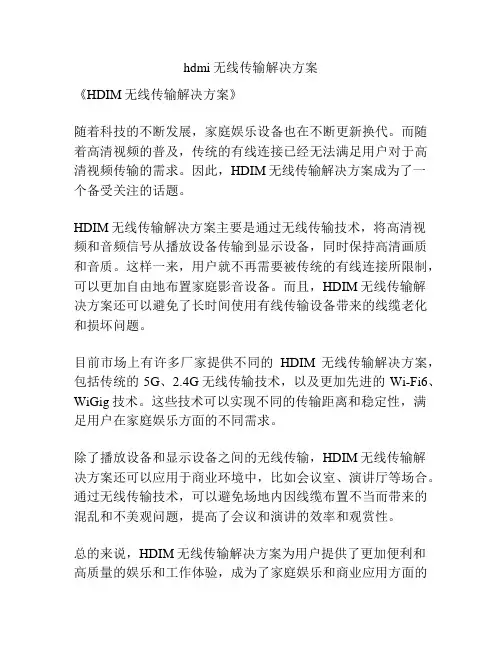

《HDIM无线传输解决方案》
随着科技的不断发展，家庭娱乐设备也在不断更新换代。
而随着高清视频的普及，传统的有线连接已经无法满足用户对于高清视频传输的需求。
因此，HDIM无线传输解决方案成为了一
个备受关注的话题。
HDIM无线传输解决方案主要是通过无线传输技术，将高清视
频和音频信号从播放设备传输到显示设备，同时保持高清画质和音质。
这样一来，用户就不再需要被传统的有线连接所限制，可以更加自由地布置家庭影音设备。
而且，HDIM无线传输解
决方案还可以避免了长时间使用有线传输设备带来的线缆老化和损坏问题。
目前市场上有许多厂家提供不同的HDIM无线传输解决方案，包括传统的5G、2.4G无线传输技术，以及更加先进的Wi-Fi6、WiGig技术。
这些技术可以实现不同的传输距离和稳定性，满足用户在家庭娱乐方面的不同需求。
除了播放设备和显示设备之间的无线传输，HDIM无线传输解
决方案还可以应用于商业环境中，比如会议室、演讲厅等场合。
通过无线传输技术，可以避免场地内因线缆布置不当而带来的混乱和不美观问题，提高了会议和演讲的效率和观赏性。
总的来说，HDIM无线传输解决方案为用户提供了更加便利和
高质量的娱乐和工作体验，成为了家庭娱乐和商业应用方面的
重要方向和趋势。
随着技术的进步和应用范围的不断拓展，相信HDIM无线传输解决方案将会在未来发挥更大的作用。
HDMI 技术原理及测试介绍
4k x 2k @ 50/60Hz
高保真音频
新彩色空间(New Color Space) 剧院格式 双视图
HDMI 展台 4k x 2k CES 2014, Las Vegas
BTU-R .2020 Color Space
HDMI 2.0接口变化
HDMI2.0新增功能:
1.分辨率增至4K@50/60（2160p）, 是1080p/60视频分辨率清晰度的4倍，是视频的超极体验。 2.增至32个音频通道，畅享身临其境般的多维音频体验。 3.音频采样率增至1536kHz，提供最高的音频保真度。 4.同步传输双视频流，让不同用户在同一屏幕上观看不同视频。 5.同步传输多个音频流至多个用户（最高可达4个）。 6.支持广角影片， 提供广角影院21:9宽高比的全新体验。 7.动态自动声画同步 8.CEC扩展对单一搖控器控制多个消费电子产品提供更多的扩展控制命令
4.95
768kHz
4.95
768kHz
4.95
768kHz
10.2
768kHz
10.2
768kHz
18
1536kHz
HDMI 2.0: 传承自HDMI1.X
继续采用TMDS信号(Transition Minimized Differential Signaling)
数据速率从10.2 Gbs 提升到合成18Gbs
HDMI TMDS Data与支持分辨率的关系
TMDS對每個圖元點中的RGB三原色8bit編碼
一、HDMI帶寬和TMDS CLK的關係
TMDS時鐘與數據channel的對應關係
以上是一個適用於所有串口傳輸介面帶寬計算的公式，传输速率=总线宽度*时钟 频率。HDMI有3个TMDS通道分别传输R、G、B三原色，每个通道位宽10bit（8bit像 素数据，2位控制数据）。每10 bit对应一个时钟。 HDMI传输速率計算： HDMI1.0-1.2：最高时钟頻率为165MHz，传输速率为：165M*10*3=4.95Gbps HDMI1.3-1.4：最高时钟頻率为340MHz，传输速率为：340M*10*3=10.2Gbps。 HDMI2.0：最高时钟頻率为600MHz，传输速率为: 600M*10*3=18Gbps；(一秒可以 传输显示600M个像素点)。
HDMI原理及测试方法
HDMI原理及测试方法1.HDMI原理：HDMI接口使用了一种全数字传输协议，通过高速差分对信号进行传输。
它包括多个信号通道，如视频通道、音频通道、控制通道等。
在HDMI接口上，数据以序列方式传输，使用TMDS（Transition Minimized Differential Signaling）编码来减少传输噪声。
HDMI接口支持多种分辨率，从标清到高清不等。
它也支持多种音频格式，包括立体声、5.1声道、7.1声道等。
同时，HDMI还支持CEC （Consumer Electronics Control）功能，可以通过一个遥控器来控制多个HDMI设备。
2.HDMI测试方法：为了确保HDMI接口的正常工作和高质量的信号传输，需要进行一系列的测试。
以下是几种常用的HDMI测试方法：(1)电气测试：电气测试主要用于验证HDMI接口的电信号传输性能。
这包括信号的峰值电压、差分传输幅度、时钟频率、立即传输延迟等方面的测试。
电气测试通常使用专业的测试设备，如示波器、信号发生器等。
(2)视频质量测试：视频质量测试用于评估HDMI接口传输的图像质量。
这包括分辨率、亮度、对比度、色彩饱和度、色彩准确性和图像稳定性等方面的测试。
视频质量测试通常使用图像分析仪、色彩校正仪等设备。
(3)音频质量测试：音频质量测试用于评估HDMI接口传输的声音质量。
这包括声音的清晰度、音调、声道分离度、失真度和动态范围等方面的测试。
音频质量测试通常使用音频分析仪、音频发生器等设备。
(4)兼容性测试：兼容性测试用于验证HDMI接口与其他设备的兼容性。
这包括与不同分辨率、不同音频格式和不同传输速度的设备进行连接和传输测试。
兼容性测试通常需要使用多个HDMI设备和专业的测试软件。
(5)可靠性测试：可靠性测试用于评估HDMI接口的长期使用和稳定性。
这包括信号传输的稳定性、接口连接的可靠性和信号传输的一致性等方面的测试。
可靠性测试通常需要进行长时间运行测试，并进行多次重复测试。
采用全数字化视频和声音发送接口HDMI的视频流输入输出实验
采用全数字化视频和声音发送接口HDMI的视频流输入输出实验采用全数字化视频和声音发送接口HDMI的视频流输入输出实验本实验基于ECE-CV K7-75T FPGA开发板实现。
软件使用Vivado 2018.1。
基于HDMI的视频流输入输出实验1 HDMI概述HDMI高清多媒体界面（英语：High Definition MulTImedia Interface）是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。
HDMI可用于机顶盒、DVD播放机、个人计算机、电视游乐器、综合扩大机、数字音响与电视机等设备。
HDMI可以同时发送音频和视频信号，由于音频和视频信号采用同一条线材，大大简化系统线路的安装难度。
图1 HDMI硬件实物如图1，红框为ECE-CV板的HDMI输入输出接口，最高支持到1080P@60HZ的图像输入和输出功能。
图2 HDMI_IN 和HDMI_OUT原理图如图2所示为ECE底板的HDMI_IN和HDMI_OUT的原理图，下面对ECE-EDA和ECE-CV 的HDMI接口的引脚介绍如表1所示：表1 ECE-CV板HDMI接口引脚介绍信号名称Kintex7引脚标号电平备注HDMI_RX0_PR25TMDS_33HDMI接收数据0正HDMI_RX1_PT24TMDS_33HDMI接收数据1正HDMI_RX2_PT22TMDS_33HDMI接收数据2正HDMI_RX_CLK_PN21TMDS_33HDMI接收时钟正HDMI_RX_CECP24LVCMOS33HDMI遥控器信号HDMI_RX_HPDN24LVCMOS33HDMI 热插拔检测信号HDMI_RX_SDAM25LVCMOS33HDMI IIC数据HDMI_RX_SCLL25LVCMOS33HDMI IIC时钟HDMI_TX0_PM21TMDS_33HDMI发送数。
