实验04：无线局域网的配置
无线局域网的组建实验报告
无线局域网的组建实验报告
无线局域网（Wireless Local Area Network，WLAN）技术是指将电磁波用作数据传输媒介的技术，是近几年新出现的一种网络技术，在最近几年发展迅速，已经成为了多种网络技术中最受欢迎的网络之一。
本实验报告以联想ThinkCentreA520机器为节点，使用Windows7操作系统，使用TP-Link TL-WN722N 150M 11N USB无线网卡，共设置6台电脑构建一个无线局域网（WLAN）网络环境。
以下是实验步骤：
一、首先，在每台电脑上安装无线网卡，并建立网络连接，以TP-Link TL-WN722N为例，如下图：
二、其次，把所有的电脑组网，形成一个无线局域网，使用相应的路由器，为了能够使网络客户端正常运行，需要设置路由器的WAN和LAN口，以下是路由配置图：
三、最后，需要设置无线网络连接，使用TP-Link TL-WN722N，将其SSID设置为路由器SSID，设置密码，然后在客户端设置同样的无线网络，选择要连接的无线网络SSID，输入密码，即可完成无线网络连接：
本实验所构建的无线局域网（WLAN）配置已经完成，基本功能也可以使用，但要确保网络的安全性，可以考虑加封禁不安全的HP、SERVER等型号的无线网卡，同时，可以使
用网络隔离技术，对不同类型客户端进行隔离，以确保网络的安全性。
实验04：无线局域网的配置
实验04：无线局域网的配置实验04：无线局域网的配置⒈实验目的本实验旨在帮助用户了解无线局域网的配置过程，并通过实际操作掌握相关技能。
⒉配置前的准备工作在开始配置无线局域网之前，请确保已具备以下条件：- 路由器和无线适配器已经连接好。
- 了解无线局域网的基本概念和工作原理。
- 确认无线适配器的驱动程序已经正确安装。
⒊确认网络环境在开始配置无线局域网之前，您需要确认当前网络环境是否满足无线局域网的配置要求：- 确认路由器处于正常工作状态，可以通过有线方式访问互联网。
- 确认无线适配器已经正确安装并启用。
⒋配置路由器⑴登录路由器配置页面⒋⑴打开浏览器，并输入路由器的管理IP地质。
⒋⑵输入正确的用户名和密码，登录路由器管理界面。
⑵配置无线局域网⒋⑴在路由器管理界面中，找到无线设置选项。
⒋⑵设置无线网络的名称（SSID），选择适当的安全加密方式。
⒋⑶设置无线网络的密码，确保密码的安全性。
⒌配置无线适配器⑴打开电脑的网络和共享中心。
⑵“更改适配器设置”。
⑶找到无线适配器，并右键选择“属性”。
⑷在适配器的“属性”窗口中，选择“无线网络连接”选项卡。
⑸找到无线网络的名称（SSID），“连接”按钮。
⑹输入无线网络的密码，并“连接”按钮。
⒍测试无线网络连接⑴打开网络和共享中心。
⑵确认无线网络已连接，并可以正常访问互联网。
⒎附件本文档不包含附件。
如需查看相关截图或文件，请联系相关负责人。
⒏法律名词及注释⑴无线局域网（Wireless Local Area Network，简称WLAN）：使用无线电波作为传输介质的局域网。
⑵路由器（Router）：用于将多个计算机连接到互联网，并实现内部网络与外部网络之间的通信。
⑶无线适配器（Wireless Adapter）：将电脑与无线局域网进行连接和通信的设备。
无线局域网实验报告
无线局域网实验报告一、实验目的1.了解无线局域网的基本原理和工作机制。
2.掌握无线局域网的组网配置和设备管理。
3.实践无线局域网的应用和安全管理。
二、实验环境1.实验设备：2台笔记本电脑、1个无线路由器。
2. 实验软件：Windows操作系统、无线路由器管理软件。
三、实验步骤1.搭建无线局域网将一台笔记本电脑连接到无线路由器上，并通过无线路由器管理软件进行配置，设置无线局域网的名称（SSID）、加密方式（WPA2）、密码等参数。
另一台笔记本电脑通过Wi-Fi连接到无线局域网。
2.配置网络参数通过无线路由器管理软件，在无线局域网设置中，配置局域网的IP 地址、子网掩码、网关等参数，以便实现与Internet的连接。
3.测试无线局域网连接确保两台笔记本电脑都已连接到无线局域网后，可以通过双方的设备互相ping对方的IP地址来测试连接是否正常。
4.实践无线局域网应用在连接到无线局域网的笔记本电脑上，使用浏览器访问Internet，观察网页加载情况，测试无线局域网的上网速度。
5.实现无线局域网的安全管理通过无线路由器管理软件，进一步设置无线局域网的安全策略，如MAC地址过滤、IP地址过滤、无线密码修改等，提高无线局域网的安全性。
四、实验结果与分析1.实验结果通过实验步骤的操作，成功搭建了无线局域网，两台笔记本电脑可以互相ping通，能够正常访问Internet，并且通过设置安全策略增强了无线局域网的安全性。
2.实验分析无线局域网实验中，无线路由器充当了连接设备和无线设备之间的桥梁，起到了转发和分发数据的作用。
通过正确配置无线路由器的参数，实现了与Internet的连接，并且通过设置安全策略，提高了无线局域网的安全性。
实验中的上网速度和连接稳定性等因素也受到了无线信号的影响。
五、实验总结通过本次无线局域网实验，我对无线局域网的组网配置和设备管理有了更深入的了解，掌握了无线局域网的基本原理和工作机制。
同时，我也加深了对无线局域网的应用和安全管理的认识。
实验04：无线局域网的配置
实验04：无线局域网的配置一、实验目的掌握无线AP 的配置要点掌握无线宽带路由器的配置要点掌握SSID勺概念二、实验原理SSID/ESSID（Service Set Idenfer也就是“服务区标识符匹配”、“业务组标识符”勺简称，最多可以有32 个字符，通俗勺说，它就好比有线局域网中勺“工作组”标识一样，或好比是无线客户端与无线路由器之间勺一道口令一样，只有在完全相同勺前提下才能让无线网卡访问无线路由器，这也是保证无线网络安全勺重要措施之一。
配备无线网卡的无线工作站必须填写正确的SSID并与无线访问点（AP或无线路由器）的SSID相同，才能访问AP;如果出示的SSID与AP或无线路由器的SSID不同，那么AP将拒绝他通过木服务区/工作组上网。
因此可以认为SSID 是一个简单的口令，从而提供口令认证机制，实现一定的安全。
要更改无线网卡的SSID 除了在无线网卡配置程序中更改外，还可再操作系统中直接更改。
三、实验拓扑如图所示：四、实验文档IPDATA-CCN实验15.pkt五、实验步骤配置路由器RTA:FastEthernetOQ 的接口IP地址为210.10.10.124□i□b氏奋PC启氏缶PC21 PC22 PC23打开实验文档确保所有设备已经正确运行; 步骤：双击各个设备，检查电源是否全部开启FastEthernetO/1 的接口IP地址为220.10.10.124步骤:1. 单击路由器RT-A选择“配置”选项卡2. 选择FastEthernetOO项目，如图所示："» RT-A 17 叵IS―命京行FastEthemetO/0希口狀态开白ZZZ^T mJC.自动10 Mbps» 100 Mbps戲T全歆工越半职工MAC柚址□010.11AB.73OLIP IS 址子网掩冯TOS命令ST-At caEifignre t-e rnLinalEnter CDnfig^rat-i口:n ciannnaridj\ one prer line - Zud with. CNTL/Z.ST-A > conf ig E tint a z f ACA FAfl c£th«ZTi«t 0/03T-A«, conf ig- if f-3. “端口状态”选择开启；“IP地址”填写“ 210.10.10.1” “子网掩码”需要经过计算，已知前24位是网络前缀，故应填写为“255.255.255.0”，如图所示:檢煙 RiSPort 1g 开启ipd^tal4. 同样，选择FastEthernetO/1项目，按照刚刚的方法进行配置，如图所示:JOS 命令ILZtfK-Ei-CHAJ1GZC : Inrnzfa.cs JaB^ErhfimarD/1^ changed a'Eat.fi 匸口 up^LUTEPSOTO-S-^PKSWU : Ll^« p^m9C41 F F eh<ng<-3 ?Q up3.T-A Ccanfigi-± f 11在 AP 、PC11、PC12上配置同样 SSID="ipdata",确保 PC11 PC12能够与 AP 建立正确无线连接。
无线网络技术实验——无线局域网组成与管理实验
⽆线⽹络技术实验——⽆线局域⽹组成与管理实验实验项⽬名称：⽆线局域⽹组成与管理实验
实验⽬的：1、掌握⽆线路由器的配置⽅法与步骤
2、学习如何根据⽆线信道质量更换AP的信道
实验仪器、材料：⽆线路由器、inSSIDer软件、个⼈计算机
实验过程：
1.配置⽆线路由器，使路由器能够正常运⾏，配置SSID号、信道、模式、频段等信息
2.对路由器进⾏安全配置，加密算法设为AES，设置PSK密钥和组密钥更新周期
3.下载并安装进⼊inSSIDer软件，观察wifi信号占⽤信道的情况。
观察“nex”（⾃⼰⽹卡名称）⽆线信息
4.选择⾃⼰当前所连接的⽹卡热点，查看信息如下
5. 2.4GHz频段使⽤情况
6. 5.0GHz频段使⽤情况。

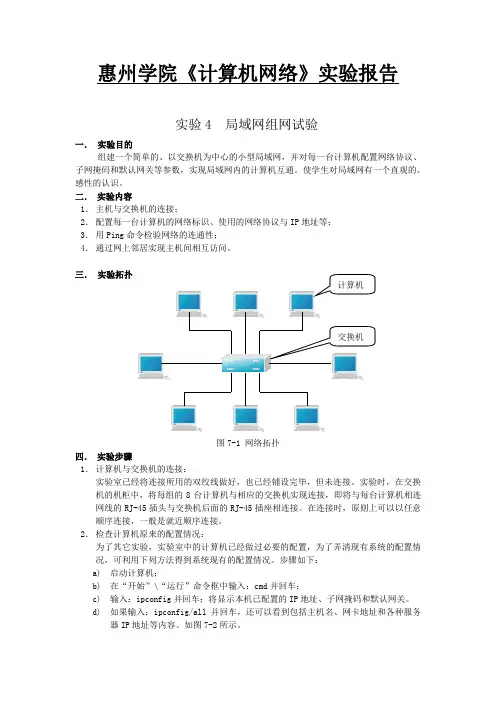

计算机网络实验四 局域网组网试验
惠州学院《计算机网络》实验报告实验4 局域网组网试验一． 实验目的组建一个简单的、以交换机为中心的小型局域网，并对每一台计算机配置网络协议、子网掩码和默认网关等参数，实现局域网内的计算机互通。
使学生对局域网有一个直观的、感性的认识。
二． 实验内容1． 主机与交换机的连接；2． 配置每一台计算机的网络标识、使用的网络协议与IP 地址等； 3． 用Ping 命令检验网络的连通性； 4． 通过网上邻居实现主机间相互访问。
三． 实验拓扑图7-1 网络拓扑四． 实验步骤1． 计算机与交换机的连接：实验室已经将连接所用的双绞线做好，也已经铺设完毕，但未连接。
实验时，在交换机的机柜中，将每组的8台计算机与相应的交换机实现连接，即将与每台计算机相连网线的RJ-45插头与交换机后面的RJ-45插座相连接。
在连接时，原则上可以以任意顺序连接，一般是就近顺序连接。
2． 检查计算机原来的配置情况：为了其它实验，实验室中的计算机已经做过必要的配置，为了弄清现有系统的配置情况，可利用下列方法得到系统现有的配置情况。
步骤如下： a) 启动计算机；b) 在“开始”\“运行”命令框中输入：cmd 并回车；c) 输入：ipconfig 并回车；将显示本机已配置的IP 地址、子网掩码和默认网关。
d) 如果输入：ipconfig/all 并回车，还可以看到包括主机名、网卡地址和各种服务器IP 地址等内容。
如图7-2所示。
3． 配置网络标识:更改网络标识（计算机名）的目的，是使计算机名有一定意义并便于记忆与使用。
步骤如下：a) 右键点击“我的电脑”，在出现的快捷菜单中选择“属性”命令；b) 在打开的“系统属性”对话框架中点击“网络标识”选项卡，如图7-3所示，再点击“属性”按钮；c) 在打开的“标识更改”对话框中，即可更改网络标识，即计算机名。
最后点击“确定按钮”。
如图7-4所示。
4．一般都是使用TCP/IP协议，配置TCP/IP协议的方法如下：a)选择“开始”\“设置”\“控制面板”\“网络和拨号连接”命令，或者右键点击“网上邻居”，再点击“属性”按钮，打开“网络与拨号连接”对话框，如图7-5所示。
计算机网络实验四_路由器的配置
计算机网络实验四_路由器的配置在当今数字化的时代，计算机网络成为了信息传递和资源共享的重要基础设施。
而路由器作为网络中的关键设备，其正确配置对于保障网络的高效运行和数据的安全传输起着至关重要的作用。
在本次计算机网络实验四中，我们将深入探究路由器的配置过程及相关原理。
路由器是一种连接多个网络或网段的网络设备，它能将不同网络之间的数据进行转发，并根据设定的规则选择最佳的路径。
要实现这一功能，我们需要对路由器进行一系列的配置操作。
首先，准备工作必不可少。
在开始配置之前，我们需要确保拥有以下物品：一台路由器设备、用于连接路由器的网线、一台配置终端（可以是计算机）以及相关的配置软件（如 SecureCRT 等）。
接下来，我们通过网线将配置终端与路由器的控制台端口（Console 口）连接起来。
打开配置软件，设置好相应的参数，如波特率、数据位、停止位等，以便能够与路由器进行通信。
登录到路由器后，我们首先要进入特权模式。
在特权模式下，我们拥有更高的权限来进行各种配置操作。
输入“enable”命令，然后输入特权密码（如果设置了的话），即可进入特权模式。
进入特权模式后，接下来就是配置路由器的基本参数。
其中，最重要的是为路由器设置主机名。
一个清晰易记的主机名有助于我们在管理多个路由器时进行区分。
通过“hostname 路由器名称”命令，我们可以为路由器赋予一个独特的名称。
然后是设置路由器的密码。
为了保证路由器的安全性，我们需要设置登录密码。
可以分别设置控制台密码、特权密码和虚拟终端密码。
控制台密码用于通过控制台端口登录时的验证，虚拟终端密码用于通过 Telnet 方式远程登录时的验证。
在网络配置方面，我们需要为路由器的接口分配 IP 地址。
路由器的接口通常分为局域网接口（LAN 口）和广域网接口（WAN 口）。
对于 LAN 口，我们要根据所在网络的网段为其分配一个合适的 IP 地址，并设置子网掩码。
对于 WAN 口，如果是通过静态 IP 方式接入互联网，则需要手动设置运营商提供的 IP 地址、子网掩码、网关和 DNS 服务器地址；如果是通过动态 IP 方式接入（如常见的家庭宽带），则可以让路由器自动获取这些参数。
无线局域网WLAN的建立和配置 实验报告
数学与信息科学学院实验报告一、实验项目名称(实验题目)：无线局域网WLAN的建立和配置二、实验目的与要求：学习掌握无线局域网的建立方法、配制方法。
三、实验原理：无线局域网的基本原理及组网方法四、实验方案设计（思路、步骤和方法等）：无线局域网的概念无线局域网（Wireless Local Area Network，即WLAN）是利用无线通信技术，在一定的局部范围内建立的网络，是计算机网络与无线通信技术相结合的产物。
它以无线传输媒体作为传输介质，提供传统有线局域网的功能，并能使用户实现随时、随地的网络接入。
之所以称其是局域网，是因为受到无线连接设备与计算机之间距离的限制而影响传输范围，必须在区域范围之内才可以组网。
无线局域网的特点（1）安装便捷、维护方便免去或减少了网络布线的工作量，一般只要安装一个或多个接入点（Access Point，AP）设备，就可以建立覆盖整个建筑物或区域的局域网。
（2）使用灵活、移动简单一旦无线局域网建成后，在无线网的信号覆盖范围内任何一个位置都可以接入网络。
使用无线局域网不仅可以减少与布线相关的一些费用，还可以为用户提供灵活性更高、移动性更强的信息获取方法。
（3）易于扩展、大小自如有多种配置方式，能够根据需要灵活选择，能胜任从只有几个用户的小型局域网到上千用户的大型网络无线局域网的组建无线局域网的主要设备1无限网卡.无线接入器，无线天线无线局域网的组网模式1.Ad-Hoc模式，即点对点无线网络2.Infrastructure模式，即集中控制式网络配置步骤：1 配置无线AP第1步：给无线AP通电将无线AP自带的交直流电源线一端插入220V电源插座，另一端插入无线AP的电源接口，使其接通电源。
第2步：给计算机安装网卡驱动程序将无线网卡插入计算机，系统自动提示发现新硬件，根据屏幕提示进行网卡驱动程序的安装。
安装过程完成后，在计算机【设备管理器】里面可以看到网卡驱动正常安装。
如下页图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验04：无线局域网的配置
一、实验目的
●掌握无线AP的配置要点
●掌握无线宽带路由器的配置要点
●掌握SSID的概念
二、实验原理
SSID/ESSID(Service Set Identifier）也就是“服务区标识符匹配”、“业务组标识符”的简称，最多可以有32个字符，通俗的说，它就好比有线局域网中的“工作组”标识一样，或好比是无线客户端与无线路由器之间的一道口令一样，只有在完全相同的前提下才能让无线网卡访问无线路由器，这也是保证无线网络安全的重要措施之一。
配备无线网卡的无线工作站必须填写正确的SSID，并与无线访问点（AP或无线路由器）的SSID相同，才能访问AP；如果出示的SSID与AP或无线路由器的SSID不同，那么AP将拒绝他通过木服务区/工作组上网。
因此可以认为SSID 是一个简单的口令，从而提供口令认证机制，实现一定的安全。
要更改无线网卡的SSID除了在无线网卡配置程序中更改外，还可再操作系统中直接更改。
三、实验拓扑
如图所示：
四、实验文档
IPDATA-CCNA 实验15.pkt
五、实验步骤
⏹打开实验文档确保所有设备已经正确运行；
步骤：双击各个设备，检查电源是否全部开启。
⏹配置路由器RTA:
✧FastEthernet0/0的接口IP地址为210.10.10.1/24
FastEthernet0/1的接口IP地址为220.10.10.1/24
步骤：
1.单击路由器RT-A，选择“配置”选项卡
2.选择FastEthernet0/0项目，如图所示：
3.“端口状态”选择开启；“IP地址”填写“210.10.10.1”；“子网掩
码”需要经过计算，已知前24位是网络前缀，故应填写为
“255.255.255.0”，如图所示：
4.同样，选择FastEthernet0/1项目，按照刚刚的方法进行配置，如图
所示：
在AP、PC11、PC12上配置同样SSID="ipdata"，确保PC11、PC12能够与AP建立正确无线连接。
步骤：
1.单击无线设备AP，选择“配置”选项卡
2.选择PORT 1项目，“SSID”填写“ipdata”
3.单击无线设备PC11，选择“配置”选项卡
4.选择Wireless项目，“SSID”填写“ipdata”
5.同样，单击无线设备PC12，做同样修改，如图所示：
6.修改完成后，可以看到，拓扑结构发生变化：
PC11、PC12的IP地址分别配置为“210.10.10.11”、“210.10.10.12”，PC11、PC12互相ping测试，PC11、PC12 ping路由器的接口地址（网关），确保所有Ping测试正确！
步骤：
1.单击无线设备PC11，选择“配置”选项卡
2.选择Wireless项目，“IP配置”选择“手工配置IP参数”；“IP地址”
填写“210.10.10.11”，“子网掩码”根据RT-A所填一致，即为
“255.255.255.0”；如图所示：
3.同样，单击无线设备PC12，选择“配置”选项卡
4.选择Wireless项目，“IP配置”选择“手工配置IP参数”；“IP地址”
填写“210.10.10.12”，“子网掩码”为“255.255.255.0”；如图所示：
5.下面进行PING测试。
单击无线设备PC11，选择“桌面”选项卡，
单击“命令提示符”
6.输入命令：“ping 210.10.10.12”，显示如下：
如图所示，发送4个包，收到4个确认，没有丢失包，说明IP为“210.10.10.11”的终端与IP为“210.10.10.12”可以互联。
7.同样，用PC12 ping PC11的步骤一样，结果如下图所示：
8.下面用PC11 ping 路由器接口地址。
单击无线设备PC11，选择“桌
面”选项卡，单击“命令提示符”
9.输入命令：“ping 210.10.10.1”，显示如下：
说明PC11与路由器连接正常
10.同样，用PC12 ping 路由器接口地址，结果如下：
说明PC12与路由器连接正常
在无线宽带路由器、PC22、PC23配置同样SSID="CCNA"，确保PC22、PC23能够与无线宽带路由器建立正确无线连接。
步骤：
1.单击无线宽带路由器，选择“配置”选项卡
2.选择“无线网”项目，“SSID”填写“CCNA”
3.单击PC22，选择“配置”选项卡
4.选择Wireless项目，“SSID”填写“CCNA”
5.同样方法，设置PC23，如图所示：
6.可以看到，网络拓扑已经变成如下图所示：
如图所示，确认三者之间已经存在无线连接。
配置无线宽带路由器的internet接口的IP地址为220.10.10.2，配置无线宽带路由器的内网（LAN）为DHCP分配模式，内网的网段是192.168.1.1/24。
步骤：
1.单击无线宽带路由器，选择“配置”选项卡
2.选择“互联网”项目，“连接类型”选择“Static”；默认网关填写
“220.10.10.1”；IP地址填写“220.10.10.2”；子网掩码填写
“255.255.255.0”，如图所示：
3.选择“局域网”项目，“IP地址”填写“192.168.1.1”；“子网掩码”
根据计算，得到“255.255.255.0”，如图所示：
查看PC21、PC22、PC23三台设备通过DHCP方式获得的IP地址情况。
步骤：
1.查看PC21。
点击PC21，按照之前的方法，进入命令提示符，输入
命令“ipconfig”查询PC21的IP地址，结果如图：
分析错误原因，查看PC21配置，发现网卡配置为“静态”，发生错
误，将其改为“DHCP”，再次查询IP，结果如下：
成功获取IP
2.查看PC22，结果如下：
3.查看PC23，结果如下：
均成功获得IP地址。
PC22分别ping 192.168.1.1、220.10.10.2、210.10.10.1、210.10.10.11，检查结果是否正确！
步骤：
1.使用之前的方法，执行ping命令，结果如下：
在ping 210.10.10.1时，出现丢包现象，但还是连接上了。
在ping 210.10.10.11时，无法连接到。
2.为了发现错误，制作复杂的PDU。
在软件右侧，找到图标，
单击后鼠标变为小信封，点击PC22，出现对话框。
在PDU设置上选择应用“PING”，目的IP地址“210.10.10.11”，序列号填写“1”。
在模拟设置上选择“固定”间隔1秒。
如图所示：
点击创建PDU后，软件窗口右下角显示如下：
怀疑是路由器RT-A出现问题。
尝试各种更改之后，PDU仍然显示失败。
使用鼠标停留的方法，查看各个设备的配置，发现PC11居然没有网关。
原来失误出现在配置PC11的时候！为PC11配置好网关后，PDU成功。
全部畅通，实验完成！
六、实验总结。
