氟碳漆施工方案
氟碳漆施工方案

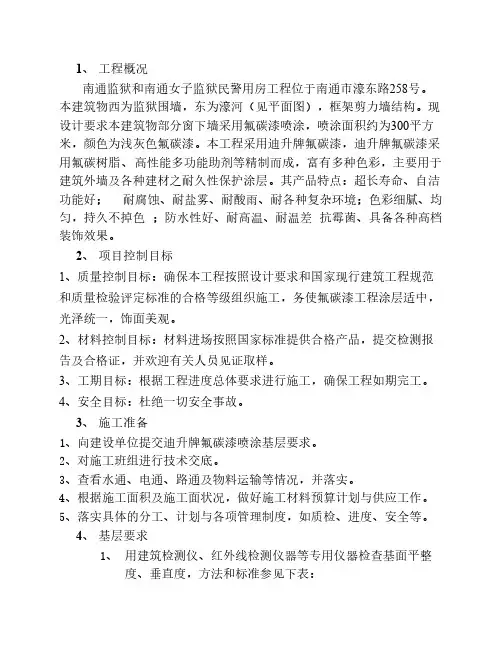

1、工程概况南通监狱和南通女子监狱民警用房工程位于南通市濠东路258号。
本建筑物西为监狱围墙，东为濠河（见平面图），框架剪力墙结构。
现设计要求本建筑物部分窗下墙采用氟碳漆喷涂，喷涂面积约为300平方米，颜色为浅灰色氟碳漆。
本工程采用迪升牌氟碳漆，迪升牌氟碳漆采用氟碳树脂、高性能多功能助剂等精制而成，富有多种色彩，主要用于建筑外墙及各种建材之耐久性保护涂层。
其产品特点：超长寿命、自洁功能好； 耐腐蚀、耐盐雾、耐酸雨、耐各种复杂环境；色彩细腻、均匀，持久不掉色 ；防水性好、耐高温、耐温差 抗霉菌、具备各种高档装饰效果。
2、项目控制目标1、质量控制目标：确保本工程按照设计要求和国家现行建筑工程规范和质量检验评定标准的合格等级组织施工，务使氟碳漆工程涂层适中，光泽统一，饰面美观。
2、材料控制目标：材料进场按照国家标准提供合格产品，提交检测报告及合格证，并欢迎有关人员见证取样。
3、工期目标：根据工程进度总体要求进行施工，确保工程如期完工。
4、安全目标：杜绝一切安全事故。
3、施工准备1、向建设单位提交迪升牌氟碳漆喷涂基层要求。
2、对施工班组进行技术交底。
3、查看水通、电通、路通及物料运输等情况，并落实。
4、根据施工面积及施工面状况，做好施工材料预算计划与供应工作。
5、落实具体的分工、计划与各项管理制度，如质检、进度、安全等。
4、基层要求1、 用建筑检测仪、红外线检测仪器等专用仪器检查基面平整度、垂直度，方法和标准参见下表：序号项 目允许偏差（MM）检 验 方 法1表面平整3用2米长靠尺或楔型塞尺检查2阴阳角垂直2用2米托线板检查3立面垂直34阴、阳角方正2用方尺和楔型塞尺检查5分格缝平直3拉5米线，用靠尺检查2、目视检查，基面应没有明显裂纹，如有，如实记录 。
3、用橡皮锤敲击墙面，要求无空鼓，如有，如实记录。
4、记录窗边、线条等处不符合要求之数量和位置 。
5、检查外排水管、脚手架、穿墙管、空调预留孔洞、上料洞口数量、部位等：外墙排水管在涂料涂装前应安装固定好；空调预留孔洞应根据具体情况，或棱角分明，或修圆修平；督促土建方尽早修补墙洞，抹灰一定要实，且与大面一样平，确保整体墙面平整。
氟碳漆施工方案
氟碳漆施工方案引言氟碳漆是一种高质量的环保涂料，广泛应用于建筑物的外墙装饰和保护中。
该涂料具有耐候性好、色彩稳定、耐化学腐蚀等特点，能够在各种恶劣的环境条件下保持外墙的美观和耐久性。
本文将介绍氟碳漆施工的步骤和注意事项，确保施工质量和效果最佳。
一、准备工作1.1 氛围准备在进行氟碳漆施工之前，必须确保施工现场的环境符合要求。
首先，确保空气湿度在50%以下，温度在5℃-35℃之间。
其次，施工现场必须保持干净整洁，无尘无杂质，以免影响漆膜的附着力和质量。
1.2 表面处理在施工之前，必须对建筑物的外墙表面进行充分的处理。
首先，清洁墙面，去除尘土和油脂。
其次，修补和平整墙面的凹凸不平和破损部分，以确保表面平整光滑。
最后，如果有旧漆膜，需彻底去除，避免影响新的涂料附着力。
二、施工步骤2.1 底漆施工首先，在表面处理完成后，需要进行底漆施工。
底漆的选择应根据具体情况来确定，但通常会选择具有良好的附着力和光滑度的底漆。
底漆的涂布工艺与常规涂料相似，但需要注意避免漆膜厚度过大，影响后续涂层的附着力。
2.2 中涂施工在底漆干燥后，进行中涂施工。
中涂的目的是增加涂层的厚度和耐候性。
在中涂过程中，需要选择适当的工具和方法，确保涂料均匀地涂布在墙面上。
并且，在涂布时要避免涂料过多或过少，以确保涂层的一致性和质量。
2.3 面漆施工中涂干燥后，进行最后的面漆施工。
面漆的选择应根据建筑物的外观和要求来确定，以保持氟碳漆的色彩稳定性和美观性。
在施工过程中，需要注意涂料的稠度和涂布的厚度，避免出现涂层不均匀或流淌现象。
三、注意事项3.1 安全施工在进行氟碳漆施工时，必须严格遵守安全操作规程。
首先，佩戴适当的个人防护装备，如手套、护目镜和口罩。
其次，避免将涂料接触到皮肤和眼睛，防止发生过敏或疼痛的情况。
最后，确保施工现场通风良好，避免吸入有害气体。
3.2 环境保护氟碳漆是一种环保涂料，但在施工过程中也要注意环境保护。
首先，严禁将废弃涂料和容器随意丢弃，应按照相关规定进行妥善处理。
氟碳漆施工方法
氟碳漆施工方法氟碳漆施工方法一、前期准备1. 了解工程要求：在开始施工之前，首先需要了解项目的要求和技术规范。
包括漆膜厚度、光泽度、耐候性等方面的要求。
2. 清洁基础表面：在进行施工之前，需要确保基础表面清洁无尘。
可以使用吸尘器和适量的清洁剂进行清洁，确保表面光滑。
3. 基础处理：如果基础表面有裂缝、凹陷或污渍等问题，需要进行修复和处理。
可以使用填充剂和砂纸进行修复和磨光，确保表面平整。
二、涂料准备1. 选择合适的涂料：根据项目需求和要求，选择适合的氟碳漆涂料。
可以根据环境、耐候性、光泽度等要求进行选择。
2. 搅拌涂料：在使用涂料之前，需要将涂料进行充分搅拌，确保颜色均匀且成分混合。
三、施工方法1. 底漆涂刷：首先需要将底漆涂刷在基础表面，可以使用刷子或滚筒进行涂刷。
涂刷时要注意均匀涂刷，避免形成滴落和漏涂。
2. 中涂：待底漆干燥后，进行中涂的施工。
可以使用刷子、辊筒或喷枪进行涂刷。
涂刷时要注意均匀涂刷，避免出现刷痕和漏涂。
3. 面涂：待中涂干燥后，进行面涂的施工。
可以使用相同的方法进行涂刷。
涂刷时要注意均匀涂刷，避免出现刷痕和漏涂。
4. 干燥时间：在涂刷完毕后，需要等待漆膜干燥。
干燥时间根据涂料的种类和厚度而有所差异，在施工之前需要仔细阅读涂料的说明书。
5. 防腐处理：如果需要对涂层进行防腐处理，可以在涂料干燥之后进行。
使用适当的防腐涂料进行涂刷或喷涂。
四、注意事项1. 环境要求：施工时要保持室内通风良好，避免涂料吸入体内或对人体造成伤害。
同时，避免在高温、潮湿或有灰尘的环境中施工。
2. 个人防护：在施工时需要佩戴适当的防护装备，如呼吸器、防护眼镜、防护手套等。
避免涂料接触皮肤和呼吸道，保护自己的安全。
3. 涂刷技巧：施工时要注意涂刷的技巧，避免涂料过多或过少，产生涂料不均匀的问题。
可以使用刷子或辊筒进行涂刷，保持手法稳定。
附件：1. 氟碳漆施工工具清单：刷子、辊筒、喷枪等。
2. 氟碳漆施工材料清单：底漆、中涂、面涂等。
外墙氟碳漆施工专项方案
一、工程概述1. 编制依据本施工方案依据《建筑装饰工程施工及验收规范》（GB50210-2018）、《外墙涂料施工及验收规范》（GB50210-2018）以及相关国家标准和行业标准编制。
2. 工程名称某住宅小区外墙氟碳漆施工工程3. 工程地点某住宅小区4. 工程规模本工程外墙面积共计10000平方米。
二、施工工艺1. 基层处理（1）清除墙面污物、油污、锈蚀等杂物。
（2）对墙面进行打磨，使墙面平整、顺直。
（3）对墙面裂缝、孔洞进行修补，采用高弹腻子填补，确保填补处平整。
2. 满批氟碳漆专用抗裂腻子（1）采用氟碳漆专用抗裂腻子，按照水：抗裂腻子：专用添加剂=20：1：8的比例进行调配。
（2）使用手电钻充分搅拌均匀，最长放置时间为4小时，超过4小时不得使用。
（3）批刮腻子，厚度控制在1-2mm，待腻子干燥后进行打磨。
3. 弹线、分格、粘贴胶带（1）按照设计方案在分色部位分格定位，弹线、粘贴胶带。
（2）确保分格均匀、一致。
4. 拉毛（1）胶带粘贴完毕后，使用专业毛滚在墙面上进行弹性拉毛。
（2）要求纹路基本均匀、一致。
5. 封底漆（1）涂刷超强封底漆一道，确保涂刷均匀，无漏刷。
（2）待封底漆干燥后，方可进行后续工序。
6. 涂刷弹性中间漆（1）按设计要求进行中间漆涂刷操作。
（2）确保涂刷均匀，无透底现象。
7. 刷面漆（1）上道工序充分干燥后，在施工现场按配比配置氟碳漆。
（2）使用专用喷枪连续喷涂，并随时搅拌外墙氟碳漆，以保证涂层均匀一致。
（3）要求涂层平整、厚度均匀，无漏喷。
8. 检查施工质量（1）对局部质量问题进行修补。
（2）确保施工质量符合相关标准。
三、施工要求1. 施工人员应具备相关资质，熟悉外墙氟碳漆施工工艺。
2. 施工现场应保持整洁，防止污染。
3. 施工过程中，应严格按照施工方案进行操作，确保施工质量。
4. 施工过程中，应注意安全，防止发生意外事故。
5. 施工结束后，应进行验收，确保施工质量符合相关标准。
氟碳漆施工方案及工艺(装修)
氟碳漆施工方案及工艺(装修)一、引言氟碳漆作为一种高档环保涂料，在现代建筑装修中得到广泛应用。
其独特的性能使其在建筑外墙、金属构件等方面具有卓越的耐候性和装饰效果。
本文将介绍氟碳漆的施工方案及相关工艺，以帮助读者更好地了解氟碳漆的使用方法。
二、氟碳漆施工方案1. 准备工作在进行氟碳漆施工前，需要进行以下准备工作： - 确保施工场地通风良好，温度适宜； - 清理施工面的杂物，保证表面平整干净； - 检查施工材料和工具是否完好。
2. 施工工具和材料氟碳漆施工需要准备的工具和材料包括：- 氟碳漆；- 涂刷、滚筒等涂装工具；- 钢丝刷、砂纸等打磨工具； - 刷涂辊、刷沿边工具等辅助工具。
3. 施工流程1.基层处理：清理施工面，修补裂缝，做好防潮处理。
2.底漆处理：使用底漆进行底层涂装，提高氟碳漆的附着力。
3.中涂处理：进行中涂，增加氟碳漆的均匀度和表面光泽。
4.面漆处理：最后进行面漆处理，美化表面，增加防晒和抗污性。
4. 施工注意事项•严格按照氟碳漆产品说明书进行施工，保证施工质量；•避免高温多风、太阳直射等恶劣天气下进行涂装；•施工过程中保持施工场地整洁，避免杂物掉落到湿漆面上。
三、氟碳漆的工艺特点1. 耐候性氟碳漆具有优异的耐候性，能够长时间保持颜色和光泽不变，适用于各种恶劣气候条件下的施工。
2. 耐化学性氟碳漆具有出色的耐化学性，能够抵抗酸雨、腐蚀物等化学腐蚀。
3. 耐污性氟碳漆表面光滑、不粘尘，具有抗污性能，便于清洁和维护。
4. 装饰效果氟碳漆色彩丰富，光泽度高，具有良好的装饰效果，适合用于高档建筑外墙和金属构件上。
结语通过本文的介绍，读者可以更全面地了解氟碳漆的施工方案和工艺特点，希望能够对相关领域的从业人员提供一些帮助和指导。
在未来的建筑装修中，氟碳漆必将继续发挥重要作用，为建筑行业带来更多的环保、高品质产品。
氟碳漆施工方法和步骤
氟碳漆施工方法和步骤氟碳漆是一种高档建筑涂料，具有优异的耐候性、耐化学性和耐磨性，广泛应用于建筑外墙装饰。
正确的施工方法和步骤对于氟碳漆的施工质量至关重要。
下面将为大家介绍氟碳漆的施工方法和步骤。
一、基层处理。
1. 清洁基层，在施工前，必须确保基层表面干净、无尘、无油污，可以采用清洗、砂光或者喷砂等方法进行处理。
2. 基层修补，对于有裂缝、空鼓或者凹凸不平的地方，需要进行修补，保证基层表面平整。
3. 底漆处理，选择适合的底漆进行处理，提高涂层附着力和抗渗性。
二、氟碳漆施工。
1. 搅拌，将氟碳漆进行充分搅拌，确保颜料均匀分散。
2. 刷涂，采用刷涂的方式，均匀涂抹在基层表面，注意避免漏刷和刷痕。
3. 喷涂，对于大面积的施工，可以采用喷涂的方式进行，提高施工效率和涂层均匀度。
4. 干燥，每次涂刷后，需要等待涂层干燥后再进行下一遍的涂刷，确保涂层的质量。
5. 涂层厚度，根据氟碳漆的要求，控制涂层的厚度，一般建议为2-3遍。
三、施工注意事项。
1. 施工环境，确保施工环境通风良好，温度适宜，避免在高温、潮湿或者大风天气下施工。
2. 涂刷工具，选择适合的涂刷工具，确保涂刷效果和涂层均匀度。
3. 施工人员，施工人员需经过专业培训，熟悉氟碳漆施工方法和注意事项，保证施工质量。
4. 施工顺序，按照从上到下、从内到外的顺序进行施工，避免涂层的叠加和交叉。
5. 施工质量检验，在施工完成后，需要对涂层进行质量检验，确保涂层的平整度和颜色一致性。
通过以上的介绍，相信大家对氟碳漆的施工方法和步骤有了更深入的了解。
正确的施工方法和步骤能够保证氟碳漆的施工质量，延长涂层的使用寿命，提高建筑外墙的装饰效果。
希望大家在施工过程中能够严格按照要求进行操作，确保施工质量。
氟碳漆施工方案(1)
氟碳漆施工方案(1)一、前言氟碳漆作为一种高性能的涂料材料，具有优异的耐候性、耐化学腐蚀、耐磨损等特点，被广泛应用于建筑、工业设备等领域。
在氟碳漆的施工过程中，施工方案的设计和执行至关重要，直接关系到涂层的质量和使用寿命。
本文将就氟碳漆施工方案进行详细介绍，以便读者更好地了解氟碳漆的施工流程和注意事项。
二、施工准备1. 安全防护在进行氟碳漆施工前，施工人员必须穿戴好防护设备，包括呼吸器、手套、护目镜等，以防止涂料对身体造成伤害。
2. 施工设备准备在进行氟碳漆施工前，需准备好所需的施工设备，包括搅拌器、刷子、喷枪等，确保设备干净并处于正常工作状态。
三、施工步骤1. 表面处理在进行氟碳漆施工前，需要对待涂料表面进行处理，包括清洁、磨砂、除尘等工作，以确保底层表面平整干净，有利于氟碳漆的附着力和涂层质量。
2. 底漆涂装待表面处理完成后，首先需要对底层进行底漆涂装，底漆的选择应根据具体项目情况和氟碳漆的配套要求来确定，底漆的涂装要均匀，干燥后需进行检查，确保底漆质量。
3. 涂装面漆在底漆涂装完成后，可进行面漆的涂装工作，氟碳漆的涂装方法可选择刷涂或喷涂，根据不同的施工需求来确定。
涂装轻薄均匀，注意避免产生漏喷和漏刷等问题，确保涂层质量。
四、施工注意事项1. 气候条件在进行氟碳漆施工时，需考虑气温、湿度等气候条件，选择适宜的施工环境，避免因天气原因影响涂层固化和质量。
2. 施工工艺在氟碳漆施工过程中，需按照规范的施工工艺操作，严格按照产品说明书和施工方案来执行，确保施工质量。
五、总结氟碳漆作为一种高性能的涂料材料，在施工过程中需要严格按照施工方案来执行，保证施工质量和涂层性能。
本文对氟碳漆施工方案进行了详细介绍，希望对读者有所帮助，促使施工者更好地了解和掌握氟碳漆的施工技服和要点。
氟碳漆施工方案及施工组织设计
氟碳漆施工方案及施工组织设计一、前言氟碳涂料具有优异的耐候性、耐化学腐蚀性和耐污性，是目前广泛应用于建筑装饰中的一种涂料材料。
良好的施工方案和施工组织设计对于氟碳漆的施工质量至关重要。
本文将介绍氟碳漆施工方案的具体措施以及施工组织设计方法。
二、氟碳漆施工方案1.材料准备–选用品质优良的氟碳漆材料；–准备必要的施工工具和设备，如刷具、辅助工具等；–检查施工基面是否符合要求，进行必要的处理和修复。
2.施工工艺–涂刷前需进行底漆处理，确保基面平整、干燥、无污染；–氟碳漆施工应采用适宜的温度和湿度条件；–采用适当的涂布方法，如喷涂、辊涂等；–根据涂料的要求进行涂刷，确保漆膜均匀、无刷痕。
3.施工质量控制–施工过程中定期检查涂膜厚度、光泽度等参数；–保持环境通风良好，防止污染；–完工后做好施工记录及维护工作。
三、施工组织设计1.施工人员–需要配备具有相关施工经验的工人；–根据项目规模确定施工人员数量，并进行必要的培训。
2.施工时间安排–制定详细的施工计划，合理安排施工时间；–考虑气候变化等因素制定施工进度表。
3.施工安全–严格执行安全操作规程，做好施工安全防护工作；–检查施工现场是否存在安全隐患，及时排除。
4.协调沟通–确保施工队伍之间良好沟通，避免施工过程中出现问题；–与监理、设计等相关部门保持密切联系，做好施工进度记录。
四、结束语氟碳漆施工方案及施工组织设计是保障氟碳漆施工质量的重要环节。
通过合理的施工方案和施工组织设计，可以有效提升氟碳漆涂料的使用效果，延长使用寿命，确保建筑物外观质量。
希望本文的介绍能对相关从业人员提供一定的参考和借鉴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章编制说明1、本方案通过我公司在广州中洲中心仔细全面的现场踏勘后进行编制。
2、本方案依照《合成树脂幕墙装饰工程施工及验收规程》（CECS157：2004）等国家相关规范、标准及有关地方规定进行编制。
3、本方案结合我公司现有施工管理水平，工程技术力量，施工能力及机械设备状况进行编制。
4、本方案参考我公司类似工程施工经验，并充分领会设计意图旨在体现建筑风格而编制。
第二章工程概况广州中洲中心位于琶洲地区新港东路南侧，黄埔涌北侧，琶洲塔西南面，总建筑面积12.3万㎡，由广州中轻新洲房地产开发有限公司开发，广州珠江外资建筑设计院设计，广州建筑工程监理有限公司监理，广州市第三建筑工程有限公司施工。
本工程单元式写字楼的南面和写字楼的东南面外墙采用合成树脂仿金属幕墙。
合成树脂仿金属幕墙涂饰外墙涂饰施工面积暂定为14000㎡，工期为60个有效工作日。
合成树脂仿金属幕墙的颜色为银灰色，在每两层之间设置30cm宽的白色装饰线。
第三章工程项目组织管理机构根据本工程的质量、工期特点，我公司组建以公司总经理亲自挂帅的由工程部直接领导，公司其他部门紧密配合的，适应项目需要的精干项目部，由项目经理代表公司全权负责该工程承包合同履行过程中涉及到本公司权利和义务的一切工作。
施工生产过程中，按照ISO9002质量管理体系和质量保证体系运行，以确保产品的质量符合设计要求。
第一节：组织机构：第二节：项目部管理人员情况及职责2-1 项目部管理人员主要职责及分工项目经理：全面负责组织工程实施，负责处理与业主、总包、监理及配合单位必要的沟通联系协调，处理公司各部门与项目部的协作配合，对工程质量、进度、安全全面负责，总督质量、进度、安全、后勤核算、进度统计、资料收集、组织验收，代表公司全权负责该工程承包合同履行过程中涉及到本公司权利和义务的一切工作。
技术员：负责编制工程施工方案，对工程施工人员技术交底，对技术难点重点提出保证或改进措施，制作施工样板，测试材料消耗，对技术资料收集整理。
质安员：负责对工程质量进度安全进行交底，对工程质量进度安全提出预控措施进行内部工序验收评定，下发并监督落实质量安全整改意见。
预算员：负责对工程施工部位、效果进行交底，为生产任务指标的确定提供工程量预算，办理相关经济签证，做好工程结算。
施工队长：负责执行各项生产任务，组织施工人员及基层管理，将工程质量进度分解到工序质量进度中予以落实。
第四章材料及工艺系统第一节：COLOYS氟树脂仿幕墙装饰系统的特点：COLOYS氟树脂仿幕墙装饰系统由“强粘结性柔性防裂腻子+抗碱抗裂玻纤网+高强找平腻子+高渗透性封固底漆+高流平填充中涂+高耐候性氟树脂面涂+弹性防裂分格缝嵌缝料”组合而成。
该系统是与墙体融为一体，氟树脂含量成梯度分布，各工序互为相融厚度为3-5mm的氟树脂保护体系，绝非一般涂料公司仅仅只是30-50微米氟碳漆的“涂膜”。
由于3-5mm厚的氟树脂保护体的强度、柔韧性，装饰功能同铝板相近，故使用年限长达20年。
其系统具有以下突出的优点：1、渗透力、粘结力强COLOYS JU550，JU5505强粘结性柔性防裂防水腻子：采用德国技术，由硅酸盐类，固体乳胶，石英砂等矿物填充料和高性能有机氟乳液组成，在加入有机氟后进行化学聚合，对矿物分子进行有序重排，形成即有网状，又有线性结构的分子，因此渗透力极性，使硅石反应机率增大，从而增大与基面的粘结力，该腻子的粘结力达到0.9-2.0Mpa，（国标为0.6-0.7Mpa），为整个涂饰层与基层融为一体奠定了良好的基础。
2、良好的柔韧性与弹性，可防龟裂产生COLOYS腻子采用含有氟树脂的柔性技术，具有良好的柔韧性，防止龟裂产生。
3、超卓的耐候性由于COLOYS氟树脂为高氟含量氟树脂，树脂内的氟含量为30-35%，具有超卓的耐候性能。
由于3-5mm厚的氟树脂系统能对墙体形成完整保护，其性能同铝板相近，故使用年限长达20年。
4、JU5504专用嵌缝料同抗裂玻纤网防止基面开裂。
COLOYS JU5504水泥基本用嵌缝料，采用德国技术，由高性能合成树脂乳液和粉料复合而成，具有优良的弹性和粘结性，抗拉强度大于7.5（N/m㎡），粘结强度大于1.2（N/m㎡），延伸性大于30%，弯折性多达600次以上，该材料能有效防止大墙面的开裂问题和墙体单向透气问题，抗裂玻纤网可防止分格缝内的开裂问题。
第五章资源配置（一）主要施工设备及检测器具名称型号数量1、空压机3台2、喷枪9把（二）施工劳动力配置腻子工：70人喷油：10人第六章氟树脂幕墙施工工艺操作程序（一）工艺流程一、切缝（由甲方或乙方施工依合同规定执行）1.1 缝深度一般为1.0厘米，宽度依甲方或设计院要求。
1.2 缝线的位置依甲方设计要求确定；1.3 弹线确定缝线的两条边线的位置；必须放垂直线和水平线1.4 用切割机沿弹线位置切出1.0厘米深的缝线；切割时应沿着线内侧靠着线切割确保缝槽平直1.5 将缝的两条边线之间的水泥敲掉；1.6 将缝的底部修理平整；1.7 检查缝线是否平直，如不平直，需重新弹线切割；1.8 将缝中的残渣清理干净；1.9 注意事项：切缝施工的过程中会产生大量粉尘，这些粉尘粘附在墙上及缝中，须用水冲洗或用毛刷清理干净，否则会影响涂层的整体附着力。
二、基面处理：2.1平整度检查：用2米靠尺仔细检查墙面的平整度，将明显凹陷或突起的部分用彩笔标出；2.2 孔洞或明显的凹陷预先用水泥砂浆进行点补；2.3 砂磨：2.3.1用砂轮机将明显影响平整度的突出部分打磨至符合平整度要求（≤2mm）；2.3.2 用砂轮机或砂纸将已进行点补的部分砂磨至符合平整度要求（≤2mm）；2.4 清除颗粒杂物：用棕毛刷、铲刀和砂纸清除墙面浮松的水泥层或粘附的颗粒或杂物。
如果这些颗粒不清除干净，腻子消耗量将大幅增加。
2.5 再次用靠尺检查墙面的平整度，当平整度达不到小于2mm要求时，不得进入下道工序；2.6 施工要求：2.6.1 平整度≤2mm；2.6.2 基面无浮尘，无粘附颗粒物。
三、JU550（JU-2）腻层施工：3.1 施工配比：JU550：JU-2：清洁水= 8：1：2.5；使用时先将2.5份清洁水与1份JU-2混合均匀，然后再调配JU550，使用手电钻操作，边搅拌边加入JU550，直至混合均匀（重量比）。
3.2 调配好的JU550（JU-2）腻子，最长放置4小时，超过4小时不能使用，已固化的浆料也不能使用。
3.3 施工时应预先点补一遍，待其干结后对其表面进行砂磨，除去粗糙面，然后再进行第一遍满批工作。
在第一遍满批后未干时应即进行玻纤网铺设再批腻子将玻纤网收平使玻纤网完全镶嵌在腻子层中间，此工序无须砂磨，但必须水养护。
3.3.1 施工要求3.3.1.1 网接茬须重叠10厘米以上，阴阳角须铺设双网、而且阴角和阳角网不能断开必须是通网。
3.3.1.2 不能有玻纤网外露腻子层现象3.4 JU550（JU-2）找平3.4.1 腻子层找平以板块为单位，应以板块大小制定铝合金靠尺长度；而且第一遍找平时应上下赶靠。
3.4.2 每道工序施工时应以板块为单位和脚手架情况配备组合人力施工，以确保每道工序施工完整。
3.4.3 先将腻子满批在玻纤网基面上，再用靠尺靠平，赶靠时以3-5次将腻层填实赶平，至少干燥12小时（晴天）方可进行下道工序，但4-6小时即可砂磨（晴天）砂磨时应采用砂轮片或砂板将腻层完全砂掉一层使腻层完全达到一种颜色，确保其平整。
3.4.4 针对上下窗间墙和左右窗间墙以及线条多的工程应先用铝合金靠尺将阴阳角夹靠批刮平直后方可进行下道工序。
3.4.5然后再满批第二遍JU550；如果批完第一遍后不进行认真的砂磨，则批完第二遍后，可能仍然达不到要求，且腻粉的消耗量会明显增加。
3.5 砂磨：JU550（JU-2）腻层干结变白后即可砂磨，有明显的批刀印痕及粗糙的腻面处，须铲除或砂平，修直阳角和线条。
砂磨工作须在养护前完成，如果在腻层完全固化后再砂磨，则人工费用和砂纸费用会大幅增加。
3.6 找平完的腻子层，必须仔细砂磨，达到2M靠尺靠检≤1mm，小面无凹凸不平，然后满批一遍JU550（JU-2）腻子。
以保证板面平整光滑。
3.7 养护：JU550（JU-2）腻子层施工完毕后，须至少用水养护四遍，使JU550（JU-2）腻层得到较完全的固化。
3.8 施工要求：3.8.1 平整度符合要求（≤1.0mm）；3.8.2 腻层无明显批痕，表面光滑；3.8.3 粘结力合格，用指甲抠无掉粉现象；3.8.4 线条平直，阳角笔直无残缺。
5米拉线≤2mm四、JU5505（JU—2）施工：4.1 施工配比：JU5505：JU—2：清洁水= 8：1：2.5；4.1.1 须先用2.5份水稀释1.0份JU—2然后再调配JU5505；4.1.2调配JU5505时，须用手电钻充分搅拌均匀；4.2 JU5505与JU—2及水调配后，最长放置时间为4小时，超过4小时后不能再用，已固化的浆料也不能使用。
4.3砂磨；JU5505（JU—2）腻层干燥变白后即可砂磨，可用200目左右的砂纸砂磨；4.3.1 砂磨工作须在养护前进行，如果腻层固化完全后再砂磨，则人工费用和砂纸费用会大幅增加。
4.4 养护：JU5505（JU—2）腻层砂磨完毕后，即可开始养护，至少需养护四遍，可用喷雾器喷水淋洒腻层四遍；4.5 最后一遍养护工作完成后，至少间隔15小时（晴天）后可进入下一步；4.6 施工要求：4.6.1 平整度≤0.5mm；4.6.2 表面平滑，无任何批刮印痕；4.6.3 用手摸无凹凸不平感觉；4.6.4 阴阳角笔直无残缺，线条平直，圆弧线条符合客户要求。
五、JU432A/B施工；5.1 材料使用说明：5.1.1 施工配比：JU432A：JU432B：A108 = 20：1：少量（乙组份必须足量，否则腻层可能会起泡）；5.1.2 调配时需用手电钻充分搅拌均匀；5~1~3 JU432A与JU432B混均匀后，必须在四小时内用完，否则会胶化结块；5.1.4 未用完的JU432必须盖紧瓶盖，否则会胶化变质。
5.2 腻层施工步骤：5.2.1 基面检查：检查JU5505（JU—2）腻面上批刮印痕是否完全消除，是否存在漏磨的腻面及腻面是否干燥；检查阳角是否有残缺，线条是否符合要求；检查分格缝边缘是否有残缺，线条是否符合要求；如有不合格现象，不得进入下道工序。
5.2.2 批刮JU432A/JU432B浆料：先用批刀将浆料涂在JU5505（JU—2）腻层上，然后迅速用批刀将其刮平；如果浆料干燥太快，来不及收平，可适当增加A108的用量以改善施工性。
（注：JU432A/B绝不可采用滚涂的方式，以免破坏腻子层结构）5.2.3 打磨：JU432A/JU432B浆料批刮完后约4小时，即可对腻层进行打磨，如果粘到砂纸上的涂膜成块或粘性，说明未到打磨时间，需等涂膜继续干燥，如果粘到砂纸上的涂膜成粉状，说明已到打磨时间；须使用320目以上的砂纸砂磨，太粗的砂纸会留下明显的砂痕甚至破坏腻层。
