华为交换机基于全局的DHCP配置案例

合集下载

华为数通之DHCP的实验配置

华为数通之DHCP的实验配置注：本实验的路由器使⽤的是AR2240，交换机是S3700，以及4台PC机。

拓扑图如下:拓扑中左边⽤于练习全局DHCP配置,右边⽤于接⼝DHCP配置.⼀.进⼊g0/0/1,添加接⼝IP命令:<Huawei>sysEnter system view, return user view with Ctrl+Z.[Huawei]sys R1[R1]int g0/0/1[R1-GigabitEthernet0/0/1]ip add 192.168.10.254 24Apr 7 2020 16:38:59-08:00 R1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IPon the interface GigabitEthernet0/0/1 has entered the UP state.[R1-GigabitEthernet0/0/1]⼆.配置DHCP命令:[R1]dhcp enable ##启⽤DHCP功能Info: The operation may take a few seconds. Please wait for a moment.done.[R1]ip pool pool1 ##创建⼀个pool1地址池 Info: It's successful to create an IP address pool.[R1-ip-pool-pool1][R1-ip-pool-pool1]netw[R1-ip-pool-pool1]network 192.168.10.0 m [R1-ip-pool-pool1]network 192.168.10.0 mask 24 ##宣告⽹段[R1-ip-pool-pool1]ga[R1-ip-pool-pool1]gateway-list 192.168.10.254 ##添加⽹关[R1-ip-pool-pool1]dn[R1-ip-pool-pool1]dns-list 8.8.8.8 ##添加DNS三.进⼊接⼝启⽤全局模式命令:[R1]int g0/0/1 ##进⼊相应的接⼝[R1-GigabitEthernet0/0/1]dh[R1-GigabitEthernet0/0/1]dhcp se[R1-GigabitEthernet0/0/1]dhcp select g[R1-GigabitEthernet0/0/1]dhcp select global ##启⽤全局模式四.进⼊PC验证是否配置成功1.进⼊PC机点击DHCP2.命令⾏中输⼊:ipconfig看到显⽰上述信息则证明DHCP全局配置成功.接⼝配置DHCP(在拓扑的右边实验)⼀.接⼝dhcp配置命令:[R1][R1]int g0/0/2 ##进⼊相应的接⼝[R1-GigabitEthernet0/0/2]ip add[R1-GigabitEthernet0/0/2]ip address 172.16.10.254 255.255.255.0 ##配置IP地址范围Apr 7 2020 16:57:12-08:00 R1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IPon the interface GigabitEthernet0/0/2 has entered the UP state.[R1-GigabitEthernet0/0/2]dh[R1-GigabitEthernet0/0/2]dhcp se[R1-GigabitEthernet0/0/2]dhcp select int[R1-GigabitEthernet0/0/2]dhcp select interface ##选择接⼝模式[R1-GigabitEthernet0/0/2]dh[R1-GigabitEthernet0/0/2]dhcp ser[R1-GigabitEthernet0/0/2]dhcp server dn[R1-GigabitEthernet0/0/2]dhcp server dns-list 114.114.114.114 ##添加DNS⼆.进⼊PC验证看到上述命令输出则表明接⼝DHCP配置成功.全局模式可选操作:9、excluded－IP－address　１９２.１６８.１.２５０＃＃排除地址的操作10、excluded－IP－address　１９２.１６８.１.１　１９２.１６８.１.１０ ##代表排除１到１０ip11、lease day 0 hour 1 minute 0 ##调整租期12、static-bind IP-address 192.168.1.88 mac-address XXXX-XXXX-XXXX ##为pc绑定某个IP接⼝模式可选操作:6、DHCP　server　excluded－IP－address　１９２.１６８.１.２５０＃＃排除地址的操作7、DHCP　server　excluded－IP－address　１９２.１６８.１.１　１９２.１６８.１.１０ ##排除1-10IP地址8、DHCP server lease day 0 hour 1 minute 0 ##调整租期9、DHCP　server　static－bind　IP－address　１９２.１６８.１.８８　ｍａｃ－address　XXXX－XPC上的操作:在PC命令⾏上操作：ｉｐｃｏｎｆｉｇ＃＃显⽰IP地址等信息ｉｐｃｏｎｆｉｇ　／renew ＃＃重新获取IP地址ｉｐｃｏｎｆｉｇ　／release ＃＃释放地址ｉｐｃｏｎｆｉｇ　／？注:此⽂为原创,未经同意不可转载。

华为交换机配置DHCP代理

华为交换机配置DHCP中继
多VLAN 链路聚合 DHCP RELAY
配置要求:
1、划分多个vlan 2、每个vlan通过DHCP获取相对应的ip地址 3、交换机采用链路聚合LA
配置步骤：
• 1、配置DHCP服务器（2种方法） • 2、测试划分4个VLAN，vlan100、vlan101、vlan102、vlan103 • 3、IP地址规划为192.168.0.0 • 4、配置三层交换机链路聚合LA • 5、配置SW-VLAN100-01交换机 • 6、配置SW-VLAN101-01交换机
• #批量添加DHCP作用域选项
• Add-DhcpServerV4Scope -Name "vlan100" -StartRange 192.168.0.20 -EndRange 192.168.0.240 -SubnetMask 255.255.255.0 -Type Both -State Active -Description vlan100
//链路聚合LA配置
• Port link-type trunk
• Port trunk allow-pass vlan all
• Mode lacp
• Trunkport g 0/0/23 to 0/0/24
• Port-group vlan100
//批量将端口划入VLAN100
• Group-member g0/0/1 to g0/0/22
• Interface eth-trunk11 • Port link-type trunk • Port trunk allow-pass vlan all • Mode lacp • Trunkport g 0/0/3 to 0/0/4

华为s5700交换机配置全局地址池dhcp

SW1配置如下：<Huawei><Huawei>sy<Huawei>system-view （进入全局模式）Enter system view, return user view with Ctrl+Z.[Huawei]sy[Huawei]sysname SW1 ( 设备命名）[SW1][SW1]d[SW1]dhcp en[SW1]dhcp enable （使用DHCP功能）Info: The operation may take a few seconds. Please wait for a moment.done.[SW1][SW1]ip pool 10 （创建全局地址池，同时进入全局地址池视图）Info:It's successful to create an IP address pool.[SW1-ip-pool-10]netw[SW1-ip-pool-10]network 192.168.10.0 m[SW1-ip-pool-10]network 192.168.10.0 mask 24（配置全局地址池可动态分配的IP地址范围）[SW1-ip-pool-10][SW1-ip-pool-10]dns-list 8.8.8.8 （配置DNS ）[SW1-ip-pool-10][SW1-ip-pool-10]gateway-list 192.168.10.1 （配置网关）[SW1-ip-pool-10]ex[SW1-ip-pool-10]excluded-ip-address 192.168.10.201 192.168.10.254 （保留不被分配的地址）[SW1-ip-pool-10][SW1-ip-pool-10]lease d[SW1-ip-pool-10]lease day 7 （IP租约期限）[SW1-ip-pool-10][SW1-ip-pool-10]dis this （查询当前模式的配置）#ip pool 10gateway-list 192.168.10.1 （网关）network 192.168.10.0 mask 255.255.255.0 （IP地址范围）excluded-ip-address 192.168.10.201 192.168.10.254 （保留IP地址范围）lease day 7 hour 0 minute 0 （IP租约周期）dns-list 8.8.8.8#return[SW1-ip-pool-10][SW1-ip-pool-10][SW1-ip-pool-10]quit (退出）[SW1][SW1][SW1][SW1]ip pool 20Info:It's successful to create an IP address pool.[SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]netw[SW1-ip-pool-20]network 192.168.20.0 m[SW1-ip-pool-20]network 192.168.20.0 mask 24[SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]d[SW1-ip-pool-20]dns-list 8.8.8.8[SW1-ip-pool-20][SW1-ip-pool-20]g[SW1-ip-pool-20]gateway-list 192.168.20.1[SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]ex[SW1-ip-pool-20]excluded-ip-address 192.168.20.201 192.168.20.254 [SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]l[SW1-ip-pool-20]lease d[SW1-ip-pool-20]lease day 7[SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]dis this#ip pool 20gateway-list 192.168.20.1network 192.168.20.0 mask 255.255.255.0excluded-ip-address 192.168.20.201 192.168.20.254lease day 7 hour 0 minute 0dns-list 8.8.8.8#return[SW1-ip-pool-20][SW1-ip-pool-20][SW1-ip-pool-20]q[SW1][SW1][SW1]v[SW1]vlan b[SW1]vlan batch 10 20 （批量创建vlan）Info: This operation may take a few seconds. Please wait for a moment...done. [SW1][SW1][SW1]int[SW1]interface g[SW1]interface GigabitEthernet 0/0/1 （进入port 1)[SW1-GigabitEthernet0/0/1]por[SW1-GigabitEthernet0/0/1]port l[SW1-GigabitEthernet0/0/1]port link-t[SW1-GigabitEthernet0/0/1]port link-type a[SW1-GigabitEthernet0/0/1]port link-type access (配置port 1 类型）[SW1-GigabitEthernet0/0/1][SW1-GigabitEthernet0/0/1][SW1-GigabitEthernet0/0/1]port[SW1-GigabitEthernet0/0/1]port def[SW1-GigabitEthernet0/0/1]port default v[SW1-GigabitEthernet0/0/1]port default vlan 10 （配置port 1 vlan) [SW1-GigabitEthernet0/0/1][SW1-GigabitEthernet0/0/1]quit (退出）[SW1][SW1]int[SW1]interface g[SW1]interface GigabitEthernet 0/0/2[SW1-GigabitEthernet0/0/2][SW1-GigabitEthernet0/0/2][SW1-GigabitEthernet0/0/2][SW1-GigabitEthernet0/0/2]por[SW1-GigabitEthernet0/0/2]port l[SW1-GigabitEthernet0/0/2]port link-t[SW1-GigabitEthernet0/0/2]port link-type a[SW1-GigabitEthernet0/0/2]port link-type access[SW1-GigabitEthernet0/0/2][SW1-GigabitEthernet0/0/2]por[SW1-GigabitEthernet0/0/2]port def[SW1-GigabitEthernet0/0/2]port default v[SW1-GigabitEthernet0/0/2]port default vlan 20[SW1-GigabitEthernet0/0/2][SW1-GigabitEthernet0/0/2]quit[SW1][SW1][SW1][SW1]int[SW1]interface v （配置VLANIF10接口下的客户端从全局地址池中获取IP地址）[SW1]interface Vlanif 10 （创建vlanif 10)[SW1-Vlanif10][SW1-Vlanif10][SW1-Vlanif10]ip add[SW1-Vlanif10]ip address 192.168.10.1 24 (配置IP地址）[SW1-Vlanif10][SW1-Vlanif10]dhcp sel[SW1-Vlanif10]dhcp select g[SW1-Vlanif10]dhcp select global （在vlanif 10模式下调用全局地址池）[SW1-Vlanif10][SW1-Vlanif10][SW1-Vlanif10]dis[SW1-Vlanif10]display this （查询当前配置参数）#interface Vlanif10ip address 192.168.10.1 255.255.255.0dhcp select global#return[SW1-Vlanif10][SW1-Vlanif10][SW1-Vlanif10]quit[SW1][SW1][SW1]int[SW1]interface v[SW1]interface Vlanif 20[SW1-Vlanif20][SW1-Vlanif20][SW1-Vlanif20]ip add[SW1-Vlanif20]ip address 192.168.20.1 24 [SW1-Vlanif20][SW1-Vlanif20]dhcp[SW1-Vlanif20]dhcp sel[SW1-Vlanif20]dhcp select g[SW1-Vlanif20]dhcp select global[SW1-Vlanif20][SW1-Vlanif20]dis this#interface Vlanif20ip address 192.168.20.1 255.255.255.0dhcp select global#return[SW1-Vlanif20][SW1-Vlanif20][SW1-Vlanif20]quit[SW1][SW1]dis[SW1]display ip pool （查看IP地址池配置情况）-----------------------------------------------------------------------Pool-name : 10Pool-No : 0Position : Local Status : UnlockedGateway-0 : 192.168.10.1Mask : 255.255.255.0VPN instance : -------------------------------------------------------------------------Pool-name : 20Pool-No : 1Position : Local Status : Unlocked Gateway-0 : 192.168.20.1Mask : 255.255.255.0VPN instance : --IP address StatisticTotal :506Used :0 Idle :398Expired :0 Conflict :0 Disable :108 [SW1][SW1][SW1]quit<SW1><SW1><SW1>save （保存配置，写入设备）The current configuration will be written to the device.Are you sure to continue?[Y/N]yNow saving the current configuration to the slot 0.Mar 18 2017 13:30:47-08:00 SW1 %%01CFM/4/SAVE(l)[63]:The user chose Y when deciding whether to save the configuration to the device.Save the configuration successfully.<SW1>PC情况如下。

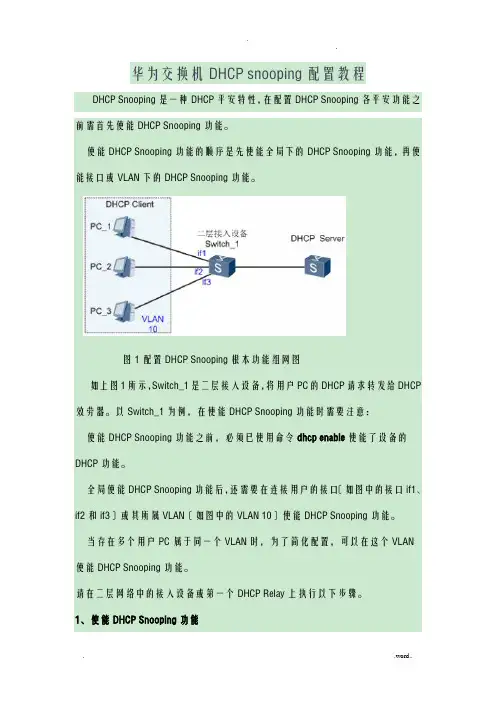

华为交换机DHCPsnooping配置教程

华为交换机DHCP snooping配置教程DHCP Snooping是一种DHCP平安特性，在配置DHCP Snooping各平安功能之前需首先使能DHCP Snooping功能。

使能DHCP Snooping功能的顺序是先使能全局下的DHCP Snooping功能，再使能接口或VLAN下的DHCP Snooping功能。

图1配置DHCP Snooping根本功能组网图如上图1所示，Switch_1是二层接入设备，将用户PC的DHCP请求转发给DHCP 效劳器。

以Switch_1为例，在使能DHCP Snooping功能时需要注意：使能DHCP Snooping功能之前，必须已使用命令dhcp enable使能了设备的DHCP功能。

全局使能DHCP Snooping功能后，还需要在连接用户的接口〔如图中的接口if1、if2和if3〕或其所属VLAN〔如图中的VLAN 10〕使能DHCP Snooping功能。

当存在多个用户PC属于同一个VLAN时，为了简化配置，可以在这个VLAN 使能DHCP Snooping功能。

请在二层网络中的接入设备或第一个DHCP Relay上执行以下步骤。

1、使能DHCP Snooping功能[Huawei]dhcp snooping enable ?ipv4DHCPv4 Snoopingipv6DHCPv6 Snoopingvlan Virtual LAN<cr>或[Huawei]dhcp snooping over-vpls enable#使能设备在VPLS网络中的DHCP Snooping功能或[Huawei-vlan2]dhcp snooping enable[Huawei-GigabitEthernet0/0/3]dhcp snooping enable2、配置接口信任状态[Huawei-GigabitEthernet0/0/2]dhcp snooping trusted或[Huawei-vlan3]dhcp snooping trusted interface GigabitEthernet 0/0/63、去使能DHCP Snooping用户位置迁移功能在移动应用场景中，假设某一用户由接口A上线后，切换到接口B重新上线，用户将发送DHCP Discover报文申请IP地址。

HuaweiDHCP中继配置实例

HuaweiDHCP中继配置实例配置DHCP中继⽰例组⽹需求如DHCP服务器应当配置⼀个10.100.0.0/16⽹段的IP地址池，DNS服务器地址为10.100.1.2/16，NetBIOS服务器地址10.100.1.3/16，出⼝⽹关地址10.100.1.4，并且DHCP服务器上应当配置有到10.100.0.0/16⽹段的路由。

图1 配置DHCP中继组⽹图配置思路DHCP服务器的配置思路如下：1. 使能DHCP中继服务器S-switch的DHCP功能2. 配置接⼝VLANIF2的地址3. 在接⼝VLANIF1配置IP以及中继地址并使能接⼝的DHCP中继功能4. 配置DHCP服务器Router到10.100.0.0/16⽹段的路由5. 使能Router的DHCP功能6. 配置Router的接⼝GE0/0/1下的客户端从全局地址池中获取IP地址7. 在Router上配置全局地址池数据准备完成此配置举例，需要准备以下数据：· 要实现DHCP中继功能的接⼝的IP地址· DHCP服务器的地址配置步骤1. 在DHCP中继上进⾏配置# 使能DHCP服务。

<Quidway> system-view[Quidway] sysname S-switch[S-switch] dhcp enable# 配置接⼝VLANIF2的地址。

[S-switch] interface vlanif 2[S-switch-Vlanif2] ip address 202.40.1.1 255.255.0.0[S-switch-Vlanif2] quit# 进⼊要实现DHCP中继功能的接⼝，为其配置IP地址、⼦⽹掩码和DHCP中继地址。

[S-switch] interface vlanif 1[S-switch-Vlanif1] ip address 10.100.1.1 255.255.0.0[S-switch-Vlanif1] ip relay address 202.40.1.2[S-switch-Vlanif1] dhcp select relay[S-switch-Vlanif1] quit2. 在DHCP服务器上进⾏配置# 配置Router到S-switch与客户端相连接⼝VLANIF1的路由。

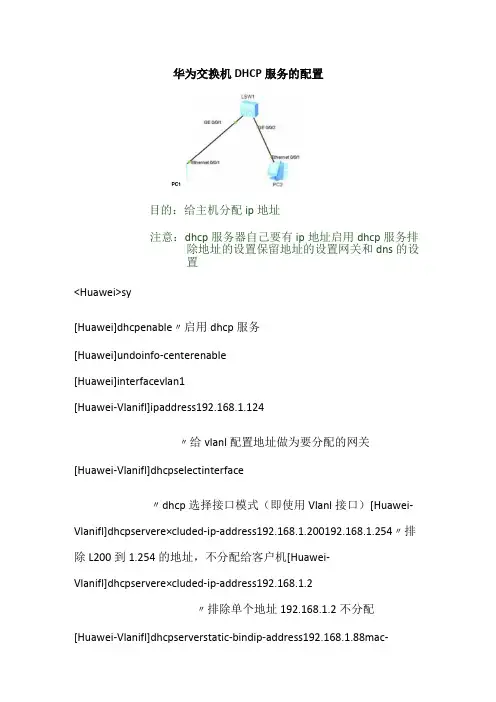

华为交换机DHCP服务的配置

华为交换机DHCP服务的配置PC1目的：给主机分配ip地址注意：dhcp服务器自己要有ip地址启用dhcp服务排除地址的设置保留地址的设置网关和dns的设置<Huawei>sy[Huawei]dhcpenable〃启用dhcp服务[Huawei]undoinfo-centerenable[Huawei]interfacevlan1[Huawei-Vlanifl]ipaddress192.168.1.124〃给vlanl配置地址做为要分配的网关[Huawei-Vlanifl]dhcpselectinterface〃dhcp选择接口模式（即使用Vlanl接口）[Huawei-Vlanifl]dhcpservere×cluded-ip-address192.168.1.200192.168.1.254〃排除L200到1.254的地址，不分配给客户机[Huawei-Vlanifl]dhcpservere×cluded-ip-address192.168.1.2〃排除单个地址192.168.1.2不分配[Huawei-Vlanifl]dhcpserverstatic-bindip-address192.168.1.88mac-address5489-980B-06FC〃配置保留地址（192.168.1.88保留给mac地址为5489-980B-06FC 的主机pc2）,无论他第几个开机，都能获取该ip地址[Huawei-Vlanifl]dhcpserverdns-list114.114.114.114202.102.224.68〃配置要分配的dns地址[Huawei-Vlanifl]dhcpserverleaseday1hour0minute0〃配置地址池的租约[Huawei-Vlanifl]测试：。

华为路由交换配置DHCP及DHCP中继

DHCP协ቤተ መጻሕፍቲ ባይዱ系统组成
DHCP Client
DHCP Client通过DHCP协议来获得网络配置参数通常是一台主机或网络设备
DHCP Server
DHCP Server提供网络设置参数给DHCP Client 通常是一台服务器或网络设备
DHCP Relay
在DHCP Client和DHCP Server之间跨网段转发DHCP消息通常是网络设备
由DHCP Client向DHCP Server提出配置申请，DHCP Server根据策略返回相应配置信息。
DHCP报文采用UDP进行封装，识别采用端口号
DHCP Client使用68，DHCP Server使用67。
DHCP协议特点
整个配置过程自动实现，DHCP Client端无需配置所有配置信息由DHCP Server统一管理通过IP地址租期管理，提高IP地址的使用效率采用广播实现报文交互，报文一般不能跨网段，如果需跨网段，需要使用DHCP Relay技术实现
Manual Allocation
网络管理员为某些少数特定的主机绑定固定IP地址，且地址不会过期
DHCP协议分配地址的优先级
DHCP Server数据库中与该DHCP Client的MAC地址静态绑定的IP地址该DHCP Client曾经使用过的地址顺序查找DHCP地址池中可供分配的IP地址，最先找到的可用IP地址，优先级高如果未找到可用的IP地址，则依次查询超过租期、发生冲突的IP地址找不到则报告错误
Unicast或 Broadcast Unicast或 Broadcast
DHCP Client
DHCPDISCOVER DHCPOFFER DHCPREQUEST DHCPACK/NAK DHCPDECLINE

华为5700交换机DHCP基础配置案例

华为5700交换机DHCP基础配置案例本文介绍如何在华为5700交换机上进行DHCP基础配置，包括配置两个地址池、两个VLAN和将四台主机加入VLAN，确保全网互通。

具体步骤如下：一、DHCP交换机上1.在DHCP交换机上创建VLAN10和VLAN20，以及对应的IP地址池。

2.打开DHCP功能。

3.针对每个VLAN设置网关、地址段、排除IP范围、有效期和DNS等参数。

4.配置vlanif端口，将其与对应的VLAN关联。

以下是具体的命令操作：1.创建VLAN和IP地址池DHCP] DHCP enableDHCP] vlan batch 10 20DHCP] ip pool vlan10DHCP] gateway-list 192.168.1.254DHCP] ork 192.168.1.0 mask 255.255.255.0DHCP] excluded-ip-address 192.168.1.200 192.168.1.253 DHCP] lease day 5DHCP] dns-list 114.114.114.114DHCP] ip pool VLAN 20DHCP] gateway-list 192.168.2.254DHCP] ork 192.168.2.0 mask 255.255.255.0DHCP] excluded-ip-address 192.168.2.100 192.168.1.200 DHCP] lease day 5DHCP] dns-list 8.8.8.82.分配vlanif端口配置DHCP] interface vlanif10DHCP] ip address 192.168.1.254 255.255.255.0 DHCP] dhcp select globalDHCP] interface vlanif20通过以上配置，我们可以实现在华为5700交换机上进行DHCP基础配置，包括创建VLAN、IP地址池和配置vlanif端口等操作，以确保全网互通。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

同网段内配置基于全局地址池的DHCP服务器示例
组网需求
如图1所示，某企业有两个处于同一网络内的办公室，为了节省资源，两个办公室内的主机由SwitchA作为DHCP服务器统一分配IP地址。

办公室1所属的网段为10.1.1.0/25，主机都加入VLAN10，办公室1的主机只使用DNS服务，不使用NetBIOS服务，地址租期为10天；办公室2所属的网段为10.1.1.128/25，主机都加入VLAN20，办公室2的主机使用DNS服务和NetBIOS服务，地址租期为2天。

在SwitchA上配置全局地址池，并采取动态地址分配方式为两个办公室的主机分配IP地址。

图1 配置基于全局地址池的DHCP服务器组网图
配置思路
DHCP服务器的配置思路如下：
1.在SwitchA上创建两个全局地址池，并配置各自的地址池相关属性，实现根据不同需求，
为办公室1和办公室2动态分配地址。

2.在SwitchA上配置VLANIF接口下本地DHCP服务器的地址分配方式，实现DHCP服务器从
全局地址池中给客户端分配IP地址。

操作步骤
1.启动DHCP服务
2.<HUAWEI> system-view
3.[HUAWEI] sysname SwitchA
[SwitchA] dhcp enable
4.创建地址池并配置相关属性
# 配置IP地址池1的属性（地址池范围、DNS地址、出口网关和地址池租期）。

[SwitchA] ip pool 1
[SwitchA-ip-pool-1] network 10.1.1.0 mask 255.255.255.128
[SwitchA-ip-pool-1] dns-list 10.1.1.2
[SwitchA-ip-pool-1] gateway-list 10.1.1.1
[SwitchA-ip-pool-1] excluded-ip-address 10.1.1.2
[SwitchA-ip-pool-1] excluded-ip-address 10.1.1.4
[SwitchA-ip-pool-1] lease day 10
[SwitchA-ip-pool-1] quit
# 配置IP地址池2的属性（地址池范围、DNS地址、出口网关、NetBIOS地址和地址池租期）。

[SwitchA] ip pool 2
[SwitchA-ip-pool-2] network 10.1.1.128 mask 255.255.255.128
[SwitchA-ip-pool-2] dns-list 10.1.1.2
[SwitchA-ip-pool-2] nbns-list 10.1.1.4
[SwitchA-ip-pool-2] gateway-list 10.1.1.129
[SwitchA-ip-pool-2] lease day 2
[SwitchA-ip-pool-2] quit
5.配置VLANIF接口下地址分配方式
# 配置接口GigabitEthernet0/0/1和GigabitEthernet0/0/2分别加入相应的VLAN。

[SwitchA] vlan batch 10 20
[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GigabitEthernet0/0/1] port hybrid pvid vlan 10
[SwitchA-GigabitEthernet0/0/1] port hybrid untagged vlan 10
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] port hybrid pvid vlan 20
[SwitchA-GigabitEthernet0/0/2] port hybrid untagged vlan 20
[SwitchA-GigabitEthernet0/0/2] quit
# 配置VLANIF10接口下的客户端从全局地址池中获取IP地址。

[SwitchA] interface vlanif 10
[SwitchA-Vlanif10] ip address 10.1.1.1 255.255.255.128
[SwitchA-Vlanif10] dhcp select global
[SwitchA-Vlanif10] quit
# 配置VLANIF20接口下的客户端从全局地址池中获取IP地址。

[SwitchA] interface vlanif 20
[SwitchA-Vlanif20] ip address 10.1.1.129 255.255.255.128
[SwitchA-Vlanif20] dhcp select global
[SwitchA-Vlanif20] quit
6.验证配置结果
在SwitchA上使用display ip pool命令用来查看IP地址池配置情况。

[SwitchA] display ip pool
----------------------------------------------------------------------- Pool-name : 1
Pool-No : 0
Position : Local Status : Unlocked
Gateway-0 : 10.1.1.1
Mask : 255.255.255.128
VPN instance : --
----------------------------------------------------------------------- Pool-name : 2
Pool-No : 1
Position : Local Status : Unlocked
Gateway-0 : 10.1.1.129
Mask : 255.255.255.128
VPN instance : --
IP address Statistic
Total :250
Used :6 Idle :242
Expired :0 Conflict :0 Disable :2
配置文件
SwitchA的配置文件
#
sysname SwitchA
#
vlan batch 10 20
#
dhcp enable
#
ip pool 1
gateway-list 10.1.1.1
network 10.1.1.0 mask 255.255.255.128
excluded-ip-address 10.1.1.2
excluded-ip-address 10.1.1.4
lease day 10 hour 0 minute 0
dns-list 10.1.1.2
#
ip pool 2
gateway-list 10.1.1.129
network 10.1.1.128 mask 255.255.255.128 lease day 2 hour 0 minute 0
dns-list 10.1.1.2
nbns-list 10.1.1.4
#
interface Vlanif10
ip address 10.1.1.1 255.255.255.128
dhcp select global
#
interface Vlanif20
ip address 10.1.1.129 255.255.255.128 dhcp select global
#
interface GigabitEthernet0/0/1
port hybrid pvid vlan 10
port hybrid untagged vlan 10
#
interface GigabitEthernet0/0/2
port hybrid pvid vlan 20
port hybrid untagged vlan 20
#
return。
