机械制造工艺与夹具设计导言：机械制造工艺是指通过一系列的工艺流程，将原材料转化为最终产品的过程。
夹具是指在加工过程中固定工件以便进行切削、成形、装配等操作的工具。
机械制造工艺与夹具设计密切相关，夹具设计的合理性直接影响到制造效率和产品质量。
本文将结合实际案例，详细介绍机械制造工艺与夹具设计的关系。
一、机械制造工艺的概念和流程1.原材料准备原材料准备是指选取合适的金属、塑料或其他材料作为产品的原始材料。
在选取原材料时，需要考虑产品的功能要求、材料的性能和成本等因素。
对于金属原料，常见的加工方式有铸造、锻造、铆接和焊接等。
2.加工加工是指将原材料进行切削、焊接、锻造、冷胀等工艺，制造出产品所需的形状和尺寸。
加工工艺的选取与产品的形状、尺寸、材料性能以及加工设备等密切相关。
加工方式主要有车削、铣削、钻孔、镗床、磨削等。
3.热处理热处理是指通过加热和冷却等方法，改善金属材料的组织和性能。
常见的热处理方式有淬火、回火、正火、退火、等温淬火等。
通过热处理可以提高材料的硬度、强度、耐磨性和耐腐蚀性等。
4.表面处理表面处理是指对产品表面进行清洁、防锈、喷涂、电镀、镀膜等处理，以提高产品的外观质量和耐久性。
表面处理对于产品的防腐蚀能力、外观质量和使用寿命等都有着重要的影响。
5.装配装配是指将经过加工和处理的零部件组装在一起，形成最终的产品。
装配工艺包括零部件的装配顺序、装配方法和装配工具等。
装配的过程中需要考虑装配的可靠性、装配难度和装配时间等因素。
二、夹具设计的意义和重要性夹具是为了固定工件，在加工过程中便于进行切削、成形、装配等操作而设计制造的工具。
夹具设计的合理性直接影响到制造效率和产品质量。
1.提高生产效率夹具设计可以使工件固定在一个稳定的位置，保证切削或成形时工件的准确度和精度。
夹具设计可以减少加工过程中的调整和定位的时间，从而提高生产效率。
2.保证产品质量夹具可以保证工件在加工过程中的稳定性和精度，减少因工件的振动和变形产生的误差。
设计零件的机械加工工艺流程及相关工序夹具

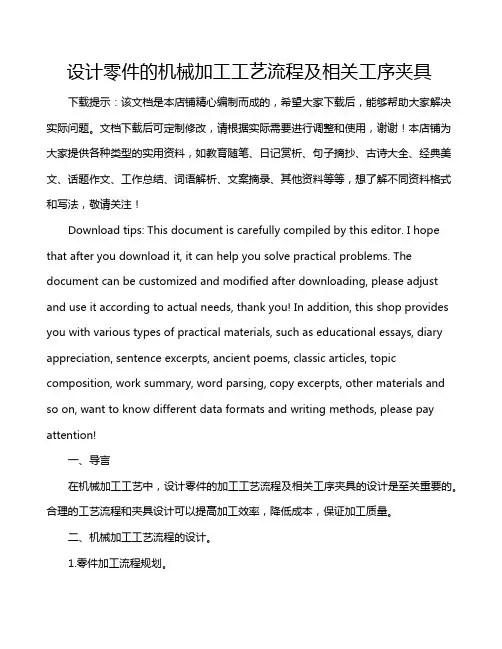

设计零件的机械加工工艺流程及相关工序夹具下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、导言在机械加工工艺中，设计零件的加工工艺流程及相关工序夹具的设计是至关重要的。
齿轮轴机械加工工艺及夹具设计
齿轮轴机械加工工艺及夹具设计背景知识（一）齿轮轴的作用齿轮轴零件的主要作用是支撑回转零件、实现回转运动并传递转矩和动力。
齿轮轴零件是将齿轮部分和轴做成一体无需键配合的一种常见机械零件。
齿轮轴具备传动效率高、结构紧凑和使用寿命长等一系列优点,是通用机械特别是工程机械传动中的重要零件之一。
齿轮轴的工作能力一般取决于轴的强度和刚度,转速高时还取决于轴的振动稳定性。
（二）机械制造工艺相关知识A.基本概念(1)生产过程是指从原材料到产品出厂的全部劳动过程。
(2)机械加工工艺过程是机械产品生产过程的一部分,是对零件采用机械加工的方法直接改变毛坯的形状、尺寸、和表面质量等,使之成为合格零件的过程。
(3)工序一个(或一组)工人在一个工作地对一个(或同时对几个)工件连续完成的那一部分工艺过程。
(4)安装如果在一个工序中需要对工件进行几次装夹,则每次装夹下完成的那一部分内容称为一个安装。
(5)工位在工件的一次装夹后,工件(或装配单元)与夹具或设备的可动部分一起相对刀具或设备的固定部分所占据的每一个位置称为工位。
(6)工步在加工表面(或装配时的连接表面)和加工(或装配)工具不变的情况下,所连续完成的那一部分工序称为工步。
(7)走刀切削刀具在加工表面上切削一次所完成的工步内容,称为一次走刀。
(8)生产纲领是在计划期内生产的产品产量和进度计划。
(9)生产类型是指企业(或车间、工段、班组、工作地)生产专业化的程度分类。
一般分为单件生产、成批生产和大批量生产三种类型。
B.机械加工工艺规程（1）机械加工工艺规程有:机械加工工艺过程卡片、机械加工工序卡片、标准零件或典型零件工艺过程卡片、单轴自动车床调整卡片、多轴自动车床调整卡片、机械加工工序操作指导卡片、检验卡片等。
（2）制定工艺规程的基本要求是:在保证产品质量的前提下,能尽量提高生产率和降低成本,并充分利用现有生产条件,保证工人具有良好而安全的劳动条件。
（3）制定工艺规程的步骤:①收集和熟悉制定工艺规程的有关资料图样,进行零件的结构工艺性分析;②确定毛坯的类型及制造方法;③选择定位基准;④拟定工艺路线;⑤确定各工序的工序余量、工序尺寸及其公差;⑥确定各工序的设备、刀具、夹具、量具和辅助工具;⑦确定各工序的切削用量及时间定额;⑧确定主要工序的技术要求及检验方法;⑨进行技术经济分析;⑩编制工艺文件。
车床支架机械加工工艺及夹具设计
车床支架机械加工工艺及夹具设计车床支架是一种机械设备，主要用于固定和支撑车床上的工件，在加工过程中发挥重要作用。
机械加工工艺及夹具设计对于车床支架的制造和使用也至关重要。
本文将从两个方面进行阐述，以探讨机械加工工艺及夹具设计在车床支架制造中的应用。
首先，机械加工工艺在车床支架的制造中起到至关重要的作用。
机械加工工艺是指在车床支架制造过程中所采用的加工方法和工艺流程。
首先，需要确定合适的加工方法，如铣削、钻削、镗削等，以及加工参数，如切削速度、切削深度、进给速度等。
这些参数的选择应根据车床支架的材料、形状和尺寸等要素综合考虑，以确保加工质量和效率。
其次，机械加工工艺还包括加工顺序的确定和操作规范的制定。
加工顺序的确定应按照工件的加工难度和重要程度进行合理安排，以减少加工误差和提高加工效率。
操作规范的制定则是为了规范加工人员的操作行为，确保加工过程的安全和稳定性。
因此，机械加工工艺在车床支架制造中的应用不仅可以提高加工质量和效率，还可以保障操作人员的安全。
其次，夹具设计对车床支架的制造和使用也起到至关重要的作用。
夹具是用于固定工件的装置，其设计的合理与否直接影响到加工质量和效率。
在车床支架的制造过程中，夹具设计需要考虑以下几个方面。
首先，需要确定夹具的型式和结构。
夹具的型式主要有机械夹具和液压夹具两种，其选择应根据工件的形状、材料和加工要求等因素进行合理确定。
夹具的结构则应根据工件的尺寸、形状和加工要求等因素作出适度的调整，以确保工件在夹具中的固定稳定。
其次，夹具的定位和夹持方式也是夹具设计的重要内容。
定位方式主要有位置定位和角度定位两种，夹持方式主要有机械夹持、液压夹持和气动夹持等。
定位和夹持方式的选择应根据工件的形状、材料和加工要求等因素进行合理确定，以确保工件在夹具中的位置准确和固定稳定。
最后，夹具的刚性和稳定性也是夹具设计的重要指标。
夹具的刚性主要指夹具在夹持工件时的抗变形能力，而稳定性主要指夹具在加工过程中的抗振动和抗位移能力。
轴零件的机械加工工艺规程及夹具设计
轴零件的机械加工工艺规程及夹具设计一、轴零件的机械加工工艺规程1.材料准备：轴零件的材料通常选择优质的钢材或铸铁材料，需要根据轴零件的使用要求和工艺特点来选择合适的材料。
2.工艺路线确定：根据轴零件的形状、结构和加工要求，确定合适的工艺路线，包括车削、铣削、钻孔等加工工序的顺序和方法。
3.加工设备选择：根据轴零件的尺寸、形状和工艺要求，选择合适的加工设备，包括车床、铣床、钻床等。
4.工艺参数确定：根据轴零件的材料和加工要求，确定合适的切削速度、进给量和切削深度等工艺参数。
5.工艺操作规范：对于每个加工工序，制定相应的工艺操作规范，包括操作顺序、刀具安装、夹具装夹和加工顺序等。
6.质量检验要求：确定轴零件的质量检验要求和方法，包括尺寸偏差、表面粗糙度、硬度等指标的检验。
7.工艺文件编制：将以上所有内容整理成工艺文件，包括工艺路线图、刀具配套表、工艺操作规程和质量检验记录表等。
二、夹具设计夹具是机械加工中用来固定工件、定位和保持工件位置的装置。
在轴零件的机械加工中，夹具设计是非常重要的一环。
夹具的设计应满足以下几个要求：1.夹紧可靠：夹具的设计应保证对轴零件进行可靠的夹紧，以防止在加工过程中因工件松动而引起的加工误差。
2.定位准确：夹具的设计应能够确保轴零件在加工过程中的准确定位，以保证加工精度。
3.易于安装和调整：夹具应设计成易于安装和调整的形式，以方便操作人员进行装夹和调整。
4.加工装卸方便：夹具的设计应便于轴零件的装卸，以提高生产效率。
5.避免干涉：夹具的设计应避免与加工刀具和加工设备的干涉，以保证加工进程的顺利进行。
在夹具设计过程中，需要根据轴零件的形状、尺寸和加工要求，选择合适的夹具类型，包括平面夹具、分度夹具、对心夹具等，并进行夹具的结构设计和强度计算。
总结起来，轴零件的机械加工工艺规程及夹具设计是确保轴零件加工质量和工艺正确性的重要环节，对于提高加工效率和保证加工精度具有重要意义。
机械加工工艺及夹具设计

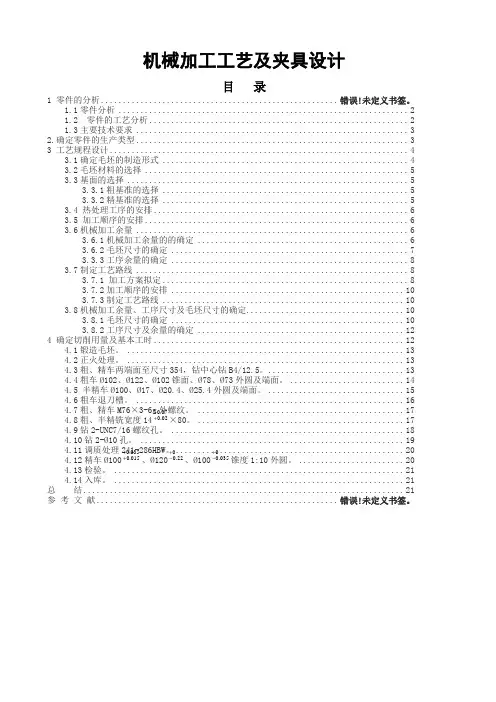

机械加工工艺及夹具设计目 录1 零件的分析 ...................................................... 错误!未定义书签。
