S端子针脚定义
S端子针脚定义
英文简介：Plug——插头；connector——端子；
三、S端子S-connector: EIAJ CP-1211, IEC 84(s)80
1脚——亮度信号地Luminance (Y) signal ground
2 脚——色度信号地Chrominance (C) signal ground
3脚——亮度信号输入输出Luminance (Y) signal I/O (1 Vp-p, 75 ohms, sync: negative)
4 脚——色度信号输入输出Chrominance (C) signal I/O (burst: 0.286 Vp-p, 7
5 ohms)
S端子
四、S端子1和2－S1 and S2 connector
Pin No. S1 connector S2 connector
1 Luminance (Y) signal ground Luminance (Y) signal ground
2 Chrominance (C) signal ground Chrominance (C) signal ground
3 Luminance (Y) signal I/O (1 Vp-p, 75 ohms, sync: negative) Luminance (Y) signal I/O (1 Vp-p, 75 ohms, sync: negative)
4 Chrominance (C) signal I/O (burst: 0.286 Vp-p, 7
5 ohms)
Squeeze control input:
+ 5V DC / >100KW Chrominance (C) signal I/O (burst: 0.286 Vp-p, 75 ohms)
Squeeze control input:
+ 5V DC / >100KW
Letterbox control input:
+ 2.2V DC / >100KW
S端子1和2
2、7针S-Video接口
7针S-Video MINI母头7针S-Video MINI公头
标准的7针S-Video比较针的多出了一路复合信号，可以单独分离输出RCA信号，在显卡上就可以省去一个黄色的VIDEO输出接口。
虽然多出的2针功能和定义各不相同，但一般都是把这两针作为标准AV视频信号输出，这样就使得这个7针接口即能分离出一路5针标准S端子信号，又能分离出一路标准的AV视频信号，于是有的配备7针S端子的显卡还配备一个一转二的转接输出装置，可以分成S端子和AV输出两种模式，从这个角度来说7针接口要优越于5针标准接口。
不过，7针的S-Video接口可以直接使用5针S端子线，不必另行购买连接线。
还有部分显卡自带的7针S-Video能够提供色差输出，其针脚的定义有别于上述标准，定义如下:
丽台的6600系列包括6600普通版&6600GT 附带7针的接口和色差线。
3、9针接口
9针S-Video母头
9针的S端子接口针脚定义比较标准较多，一般为两种:
一种是为其中5针是标准S端子，2针是标准AV视频信号输出，余下2针是音频信号输出。
另一种是具备VIVO功能或是HDTV功能的S端子，具备色差输出YpbPr或YcbCr，目前市场流行的ATI和Navidia显卡都带此种高清功能。
此时的9针针脚定义分别为Y，r，b三种信号用6针和复合信号用2针。
在技术不断的提高下即出现了YCbCr(色差输出，视频色差输入接口其通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出，也称分量视频接口)输出方式，显卡上YPbPr接口采用9针扩展S端子接口，然后通过色差输出线将其独立传输。
从严格意义上来讲，显卡YPbPr接口可以看做是S端子的扩展。
NV的显卡从6xxx系列开始才在芯片内部集成了色差信号生成模块，5系列以前的显卡除了厂商特别添加芯片支持外，都不具备输出色差信号的能力。
ATI的显卡从8系列以上基本支持色差信号输出，具体型号可以查看显卡的使用手册，也可以到ATI的官方网站查询。
说明：
PbPr接口也就是高清晰数字电视专业接口(逐行色差YPbPr)，可连接高清晰数字信号机顶盒、卫星接收机、各种高清晰显示器/电视设备。
色差输出(YPbPr)端口将模拟的Y、PB、PR信号分开，它把色度C信号里的蓝色差b、红色差r分开发送，清晰度有更好的提高，使用三条线缆来独立传输。
YPbPr与S端子相比，要多传输PB、PR两种信号，避免了两路色差混合解码并再次分离的过程，也保持了色度通道的最大带宽，只需要经过反矩阵解码电路就可以还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号通道，避免了因繁琐的传输过程所带来的图像失真，保障了色彩还原的更准确，由于采用了三条线缆来独立传输，并且每条线缆都采用了很好的屏蔽措施，保证了信号间互不产生干扰。
色差输出接口已成为高清电视和HDTV的显卡的标志性接口，除了普通电视具有的AV 和S端子接口外，高清电视一般增加了15针电脑VGA接口或数字电视分量Ypbpr接口，具有这两个接口的HDTV电视可以连接电脑、PDVD和数字相机等数字设备，并可通过数字电视接收盒收看高画质的数字电视节目。
注意：
因为7针和9针的S端子不是标准接口，具体的针脚定义请参考产品的使用手册。
虽然NVIDIA 6系列以上、ATI X系列以上的显卡和S3 S18显卡都使用9针S端子作色差输出，但它们显卡定义的输出线序不同，因此互相不能通用，像N卡和A卡在销售时都附带了9针接口的色差转换线。
4、转换接口
1)S2S(一拖二)
2)、S2RCA(S端子转AV复合视频信号)
(1)、4针S-Video转RCA
4 针S-Video公头RCA 莲花插头
连接示意图:
Y-Ground >-----+
+-----> RCA Composite Ground
C-Ground >-----+
Y >------------+
+-----> RCA Composite Video
C >-----||-----+
470pF Ceramic
针脚连接定义
注意：
大一点的偶合电容也可以使用，只是图像会变得更加柔和。
(2)7针S-Video转RCA及9针S-Video转RCA
因为7针和9针的S端子中已经包括一路复合视频信号，只需要将6与7单独引出，使用同轴电缆和RCA的莲花接头就可以了。
3)7针S-Video转4针S-Video
因为7针是在5针的基础上扩展出来的，所以与5针保持了向下兼容，7针的S端子接口，我们可以直接使用普通的4针接口连接线与普通的电视机或录像机进行连接。
4)9针S-Video转4针S-Video
9针的S-Video虽然有复合视频信号出现，但必须有转接口才能使用，不能直接使用普通的4针S-Video接口。
(整理)浅析S视频端子及其使用
浅析S 视频端子及其使用出处：INFOAV CHINA 作者：邱元晔,刘翎 责任编辑： 日期：2006-12-27 9:13:02 阅读：5706随着存储技术的提高和播放软件的完善，PC 电脑中可以存贮、播放大量的各种格式的影像资料，但是一般PC 电脑显示器的尺寸偏小，观看时达不到理想的视觉效 果。
不过，我们可以使用PC 电脑主机或笔记本电脑作为播放机，利用液晶电视或大屏幕电视，随时随地观看电脑中的影像资料。
目前， PC 电脑和笔记本电脑显卡大都是配有TV OUT 接口的，利用它便可以实现在电视上观看电脑中的影像资料。
TV OUT 接口主要包括以下三种：一种是VGA 接口，VGA 接口是绝大多数显卡都具备的接口类型，但这需要电视上具备VGA 接口才能实现，而带有此接口的电视相对还较少，同时多是一些价格较贵的产品，普及程度不高。
另外一种则是复合视频（RCA ）接口，即AV 接口。
虽然AV 接口实现了音频和视频的分离传输，避免了因为音/视频混合干扰而导致的图像质量下降，但由于 AV 接口传输的仍然是一种亮度/色度（Y/C ）混合的视频信号，需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色 彩信号的损失，色度信号和亮度信号也会有很大的相互干扰，从而影响最终输出的图像质量。
图2自上而下所示：分别为9针、7针和4针S 端子。
图1：黄色为复合AV信号中的video端口，黑色为S端子接口最后一种则是目前应用最广泛、输出效果更好的S端子接口。
S-Video端子又称亮色分离端子，是一种专业视频标准接口，只传输视频信号，与音频无关。
S 并不是Super，而是Separate，是分离的意思，将视频信号的色度信号C 和亮度信号Y进行分离，分别以不同的通道进行传输，减少影像传输过程中的“分离”、“合成”的过程，减少转化过程中的损失，同时降低信号之间的互扰，减轻视频节目输出时亮度和色度相互干扰的问题，以得到更佳的显示效果。

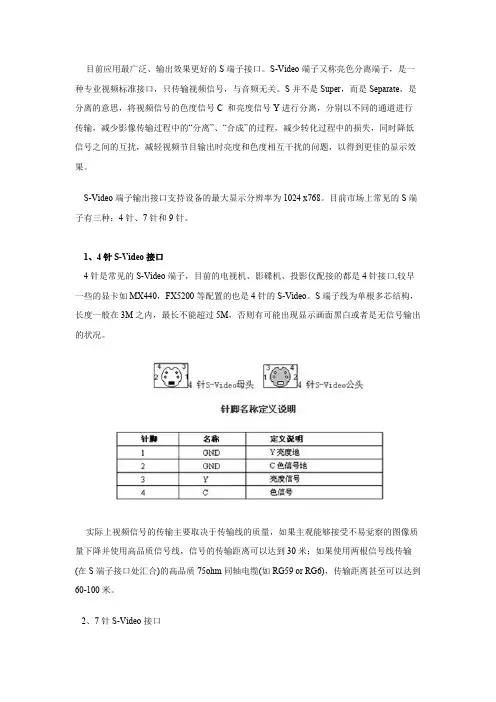

S-Video接口
目前应用最广泛、输出效果更好的S端子接口。
S-Video端子又称亮色分离端子，是一种专业视频标准接口，只传输视频信号，与音频无关。
S并不是Super，而是Separate，是分离的意思，将视频信号的色度信号C 和亮度信号Y进行分离，分别以不同的通道进行传输，减少影像传输过程中的“分离”、“合成”的过程，减少转化过程中的损失，同时降低信号之间的互扰，减轻视频节目输出时亮度和色度相互干扰的问题，以得到更佳的显示效果。
S-Video端子输出接口支持设备的最大显示分辨率为1024 x768。
目前市场上常见的S端子有三种：4针、7针和9针。
1、4针S-Video接口4针是常见的S-Video端子，目前的电视机、影碟机、投影仪配接的都是4针接口,较早一些的显卡如MX440，FX5200等配置的也是4针的S-Video。
S端子线为单根多芯结构，长度一般在3M之内，最长不能超过5M，否则有可能出现显示画面黑白或者是无信号输出的状况。
实际上视频信号的传输主要取决于传输线的质量，如果主观能够接受不易觉察的图像质量下降并使用高品质信号线，信号的传输距离可以达到30米；如果使用两根信号线传输(在S端子接口处汇合)的高品质75ohm同轴电缆(如RG59 or RG6)，传输距离甚至可以达到60-100米。
2、7针S-Video接口标准的7针S-Video比较4针的多出了一路复合信号，可以单独分离输出RCA信号（复合信号），在显卡上就可以省去一个黄色的VIDEO输出接口。
虽然多出的2针功能和定义各不相同，但一般都是把这两针作为标准AV视频信号输出，这样就使得这个7针接口即能分离出一路4针标准S端子信号，又能分离出一路标准的AV视频信号。
有的配备7针S端子的显卡配备一个一转二的转接输出装置，可以分成S端子和AV输出两种模式。
不过，7针的S-Video接口可以直接使用4针S端子线，不必另行购买连接线。
另外，还有部分显卡自带的7针S-Video能够提供色差输出，其针脚的定义有别于上述标准，定义如下:3、9针接口9针的S端子接口针脚定义比较标准较多，一般为两种:一种是为其中4针是标准S端子，2针是标准AV视频信号输出，余下2针是音频信号输出。

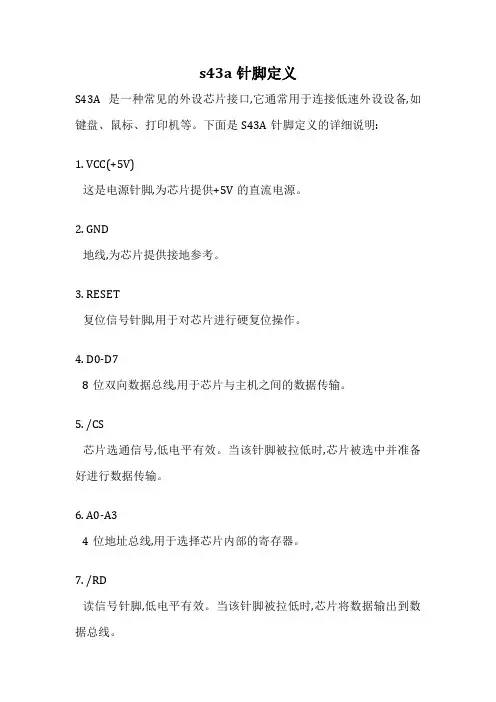

s43a针脚定义
s43a针脚定义
S43A是一种常见的外设芯片接口,它通常用于连接低速外设设备,如键盘、鼠标、打印机等。
下面是S43A针脚定义的详细说明:
1. VCC(+5V)
这是电源针脚,为芯片提供+5V的直流电源。
2. GND
地线,为芯片提供接地参考。
3. RESET
复位信号针脚,用于对芯片进行硬复位操作。
4. D0-D7
8位双向数据总线,用于芯片与主机之间的数据传输。
5. /CS
芯片选通信号,低电平有效。
当该针脚被拉低时,芯片被选中并准备好进行数据传输。
6. A0-A3
4位地址总线,用于选择芯片内部的寄存器。
7. /RD
读信号针脚,低电平有效。
当该针脚被拉低时,芯片将数据输出到数据总线。
8. /WR
写信号针脚,低电平有效。
当该针脚被拉低时,主机可以通过数据总线向芯片写入数据。
9. IRQ
中断请求信号,用于通知主机芯片状态发生变化。
10. INPACK
输入端口控制信号,用于控制并行端口的输入操作。
通过正确连接和编程这些针脚,主机可以与S43A芯片进行数据传输和控制,实现与外设设备的通信。

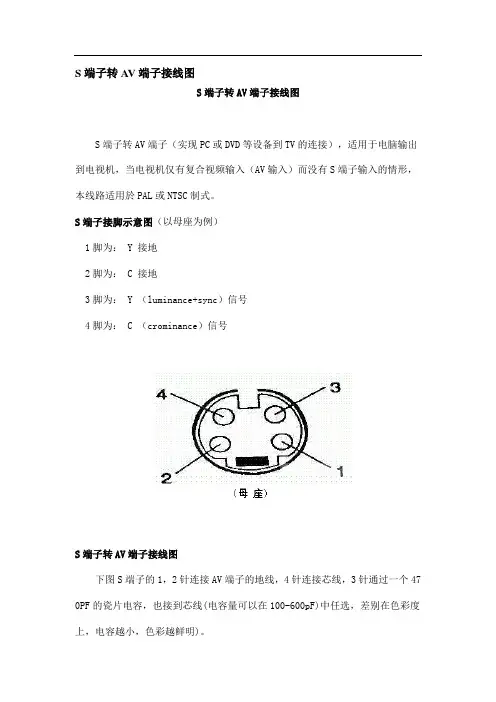

S端子转AV端子接线图
S端子转A V端子接线图S端子转AV端子接线图S端子转AV端子（实现PC或DVD等设备到TV的连接），适用于电脑输出到电视机，当电视机仅有复合视频输入（AV输入）而没有S端子输入的情形，本线路适用於PAL或NTSC制式。
S端子接脚示意图（以母座为例）1脚为： Y 接地2脚为： C 接地3脚为： Y （luminance+sync）信号4脚为： C （crominance）信号S端子转AV端子接线图下图S端子的1，2针连接AV端子的地线，4针连接芯线，3针通过一个47 0PF的瓷片电容，也接到芯线(电容量可以在100-600pF)中任选，差别在色彩度上，电容越小，色彩越鲜明)。
欧插转色差，S端子，AV的接线图[欧插视频DIY] 从右至左数.上排单数下排双(7 Cb, 11 Y, 15 Cr.5蓝色差地,9亮度地,13红色差地--色差YUC).(15 C ,19 Y,13色度地,17亮度地--S端子).出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。
将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。
亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。
先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。
侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，则汉室之隆，可计日而待也。

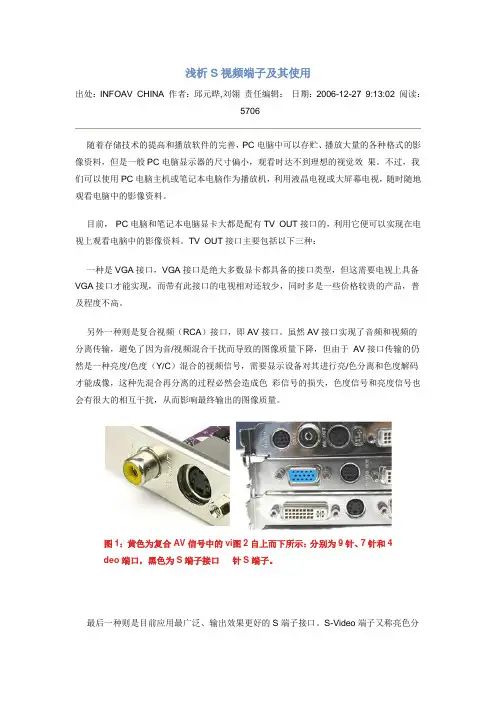

浅析S视频端子及其使用
