木制吸音板施工技术交底

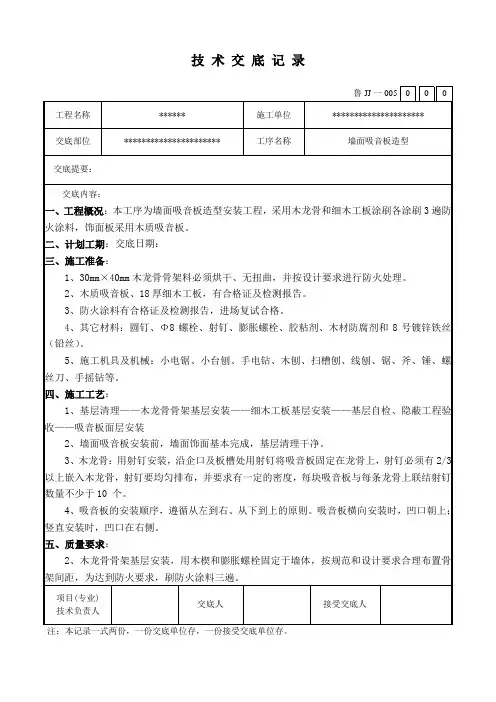

吸音板干挂技术交底知识讲解
7、木材加工切割时应尽量减少噪音污染，在指定的加工棚内进行。
八、编制依据：
建筑工程施工工艺规程 DBJ14-032-2004、施工图纸
项目(专业)
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
5、饰面吸音板安装，注意表面平整，接缝处应平整光滑，没有错层。
6、木骨架材料，特别是罩面板，在进场、存放、安装过程中，应妥善管理，使其不损坏、不受潮、不变形、不污染。
7、罩面板分块间隙缝顺直、宽窄一致，施工时应注意板块规格、分块ቤተ መጻሕፍቲ ባይዱ寸、安装位置的正确。
8、压缝条、压边条不严密、不平直：施工时应弹位置线，罩面板安装接缝应平直，压缝条与罩面板紧贴密实。
2、操作人应站在锯片一侧，禁止站在与锯片同一直线上，手臂不得跨越锯片操作。
3、进料必须紧贴靠山，不得用力过猛，遇硬节应慢推，接料要待料出锯片15cm，不得用手硬拉。
4、使用前要先检查电源绝缘是否良好，有无破损，电线须架空，操作时要戴绝缘手套，使用时要安装漏电保护开关。
5、在高空作业时，应搭设脚手架，危险处作业要挂好安全带，工作中要注意前、后、左、右的操作条
六、成品保护：
1、搬运龙骨的过程中，不得碰撞墙面和门框，以避免损伤墙面、门框和龙骨本身。
2、在安装龙骨时，如有孔、槽相冲突，必须由总包工程师协调解决；不得将龙骨等材料安装在孔、槽上。当孔、槽碍施工时，施工人员不得对其进行拆改或破坏。要及时与有关人员进行协商处理。
七、环境职业健康：
1、在切割龙骨和使用电钻时，施工人员必须戴绝缘手套和护目镜。
技 术 交 底 记 录
吸音板施工工艺
吸音板施工方案一、施工准备1.1材料要求：12mm矿棉吸音板：规格600*1200，不应有弯曲、受潮、断裂、损伤等问题，并保证表面的平整，无撞伤凹陷现象，木条40*12mm平整无损伤现象；建筑胶、自攻丝等，材料应有产品合格证，材料规格，质量必须经现场检验，符合设计使用要求。
1.2 主要机具1、电动机具：电锯、无齿锯、手电钻，自攻丝钻，手提圆盘锯机。
2、手动工具：射钉枪、拉铆枪、手锯、钳子、螺丝刀、扳子、钢尺、砂纸、长卷尺、钢水平尺、墨斗等。
二、作业条件2.1.1 主题结构已验收，屋面已做完防水层。
2.1.2 室内弹出+50标高线。
2.1.3作业的环境温度不应低于5℃。
2.1.4 熟悉图纸，并向作业班组做详细的技术交底。
2.1.5 根据设计图纸和提出备料计划，查实全部材料是否配备齐全。
2.1.6主体结构墙柱为砖砌体时，应在隔墙交接处按1000mm间距预埋防腐木砖。
2.1.7 设计要求隔墙有地枕带时，应先将C20细石砼地枕施工完毕，强度达到10MPa以上，方可进行强钢龙骨安装。
2.1.8 先做样板墙一道，经鉴定合格后再大面积施工。
2.2.1 脚手架:利用现有移动式脚手架配合，符合施工要求和安全防护要求。
2.2.2 墙面吸音板安装前，墙面饰面基本完成，基层清理干净。
2.2.3 施工前先放大样，作出洋板块，确定施工工艺及操作要点并向施工人员做好交底工作，样板墙完成后，业主、简历、施工单位共同认定后，组织施工人员按照样板墙要求施工。
2.2.4 材料分类存放整齐备用，注意防潮。
2.2.5 地面干净、平整、无积水。
三、操作工艺3.1、墙面吸音板工艺流程3.1.1测量墙面实际尺寸，确定安装位置，确定水平线和垂直线，确定电线插座、管子等物体的切割预留尺寸。
3.1.2基层木线安装：沿墙面安装基层条，做基层找平。
3.1.3基层木条安装：使用膨胀螺丝与墙面固定，按照600mm宽横向固定，相连两根基层木条的接头部位，错开排列，错开距离≥60mm，调整其水平度和垂直度。
木丝吸音板墙面安装技术交底
工程名称******* 交底部位暖通、空调机房木丝吸音板墙面
工程编号******* 时间2013年*月**日交底内容：
1、施工准备
1.1 材料要求
1.1.1 龙骨料一般采用红白松烘干料，含水率不大于12%，材质不得有腐朽、节疤、劈裂、扭曲等缺陷，做过防潮、防腐、防火处理的50×50木方。
1.1.2 面板：已做好防潮防火处理的15厚木丝吸声板。
1.1.3 辅料：JS防水涂料，建筑胶粘剂，50厚岩棉。
1.2 机具准备
小电动台锯、小电动台刨、手电钻、冲击电锤、汽动码钉枪、螺丝刀、方尺、小钢尺、割角尺、靠尺板、线坠、胶刷、墨斗等。
1.3 作业条件
1.3.1 骨架安装应在安好门窗口、门框后进行，安装面板应在室内抹灰及地面做完后进行。
吸音板墙面技术安全交底模板
一、工程名称：[请填写工程名称]二、施工部位：[请填写施工部位]三、施工时间：[请填写施工时间]四、参与人员：[请填写参与施工的人员名单]五、安全交底内容：1. 施工准备- 施工前应熟悉施工图纸和施工方案，了解吸音板墙面的设计要求和安全注意事项。
- 所有施工人员必须佩戴安全帽、系好安全带，正确使用个人防护用品。
- 施工现场应保持整洁，施工材料堆放整齐，通道畅通。
2. 材料与工具- 吸音板材料应选择符合国家标准的环保产品，确保材料质量。
- 施工工具应定期检查，确保其完好无损，如扳手、螺丝刀、水平尺等。
3. 施工步骤与要求- 吸音板的安装应遵循从左到右、从下到上的原则。
- 吸音板横向安装时，凹口朝上；竖直安装时，凹口在右侧。
- 吸音板的安装允许偏差应符合以下标准：- 垂直度：用1m垂直检测尺检查，偏差不超过3mm。
- 边框高度、宽度：用钢尺检查，偏差不超过±2mm。
- 对角线长度差：用钢尺检查，偏差不超过3mm。
- 裁口、线条接缝高度差：用钢直尺和塞尺检查，偏差不超过1mm。
- 对于有花纹要求的实木吸音板，每一立面应按照吸音板上事先编制好的编号依次从小到大进行安装。
4. 安全操作- 在安装吸音板时，注意防止高空坠落，特别是高处作业时要系好安全带。
- 吸音板安装过程中，禁止在龙骨上攀爬或放置工具，以防意外坠落。
- 吸音板安装完成后，应立即检查其牢固性，确保无松动或脱落现象。
5. 环境保护- 施工过程中产生的废料应分类收集，及时清理，不得随意丢弃。
- 施工现场应保持良好的通风，减少施工过程中产生的粉尘和有害气体对施工人员的影响。
6. 应急处理- 如遇紧急情况，应立即停止施工，按照应急预案进行处置。
- 施工人员应熟悉应急预案，了解紧急逃生路线和应急联系方式。
六、注意事项：- 所有施工人员必须严格遵守施工规范和安全操作规程。
- 施工过程中，如发现安全隐患，应立即停止施工，并及时报告相关负责人。
- 施工结束后，应对施工现场进行清理，确保无安全隐患。
吸音板安全施工技术交底模板
一、交底编号：_______二、工程名称：_______三、交底日期：____年____月____日四、施工单位：_______五、分项工程名称：吸音板施工作业六、交底提要：为确保吸音板施工过程中的安全与质量，特制定本安全技术交底。
施工人员需严格按照以下要求进行操作。
七、交底内容：1. 施工前的准备工作：（1）熟悉施工图纸及吸音板技术要求，了解施工工艺流程。
（2）施工人员应经过专业培训，熟悉吸音板的安装方法和安全操作规程。
（3）准备施工所需工具、设备，如电钻、冲击钻、扳手、水平尺、卷尺等。
（4）检查施工现场，确保施工环境安全，无安全隐患。
2. 施工过程中的安全措施：（1）施工人员应佩戴安全帽、手套、防尘口罩等个人防护用品。
（2）电钻、冲击钻等电动工具必须符合国家安全标准，使用前检查电线、插头等是否完好。
（3）施工过程中，注意防止高空坠落，施工人员应系好安全带。
（4）施工现场应设置安全警示标志，提醒施工人员注意安全。
（5）施工过程中，严禁酒后作业、疲劳作业。
3. 吸音板安装注意事项：（1）安装前，检查吸音板质量，确保无破损、变形等问题。
（2）安装过程中，确保吸音板与墙面、顶面保持垂直，水平度误差控制在2mm以内。
（3）吸音板安装时，注意连接件的紧固，确保吸音板安装牢固。
（4）安装完成后，检查吸音板表面平整度，如有缝隙、不平整等问题，及时进行修补。
4. 施工结束后的清理工作：（1）施工结束后，清理施工现场，确保无残留物、废弃物。
（2）检查施工现场，确保无安全隐患。
八、责任分配：1. 施工单位负责施工人员的安全教育培训，确保施工人员掌握安全操作规程。
2. 施工现场管理人员负责监督施工过程，确保施工安全、质量。
3. 施工人员应严格遵守安全操作规程，确保自身及他人安全。
九、交底确认：1. 施工单位项目经理、施工员、技术员及施工人员应认真阅读本安全技术交底，并签字确认。
2. 施工单位项目经理应定期检查施工安全、质量，确保施工顺利进行。

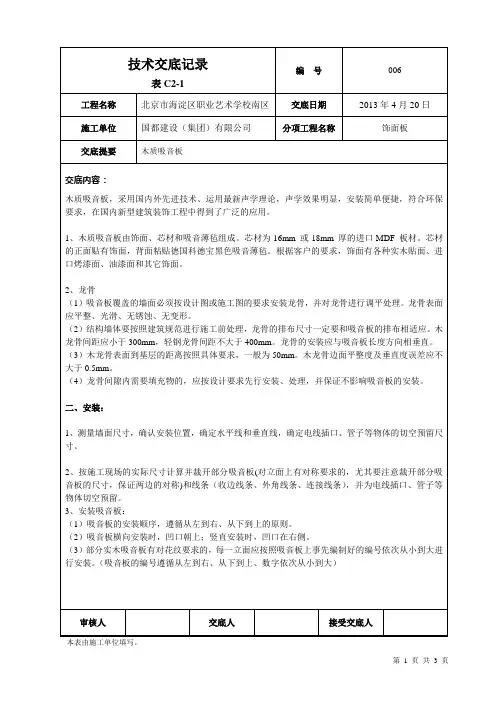

(完整版)木质吸音板技术交底
（3）安装时如遇到其它施工问题（如电线插口等等），连接方式应按照设计师的要求或遵循现场技术人员的指导。施工场所的其它特殊情况，请事先与我公司技术人员沟通。
8、吸音板在门、窗等洞口处的安装（见图4-5）。
三、注意事项：
（2）轻钢龙骨：采用专用安装配件吸音板横向安装，凹口朝上并用安装配件安装，每块吸音板依次相接。吸音板竖直安装，凹口在右侧，则从左开始用同样的方法安装。二块吸音板端要留出不小于3mm的缝隙。
5、对吸音板有收边要求时，可采用编号为580收边线条对其进行收边，收边处用螺钉固定。对右侧、上侧的收边线条安装时为横向膨胀预留1.5mm，并可采用硅胶密封。
6、墙角处吸音板安装有二种方法，密拼或用588线条固定。
（1）内墙角（阴角），密拼；用588线条固定；
（2）外墙角（阳角），密拼；用588线条固定。
7、检修孔及其他施工问题
（1）检修孔在同一平面时，检修孔盖板除木收边外的其余表面要贴吸音板做装饰；墙面的吸音板在检修孔处不收边，只需要和检修孔边缘齐平即可。
技术交底记录
表C2-1
编 号
006
工程名称
北京市海淀区职业艺术学校南区
交底日期
2013年4月20日
施工单位
国都建设（集团）有限公司
分项工程名称
饰面板
交底提要
木质吸音板
交底内容：
4、吸音板在龙骨上的固定：
（1）木龙骨：用射钉安装
沿企口及板槽处用射钉将吸音板固定在龙骨上，射钉必须有2/3以上嵌入木龙骨，射钉要均匀排布，并要求有一定的密度，每块吸音板与每条龙骨上联结射钉数量不少于10个。
安全技术交底_吸音板模板
一、工程概况本工程为某办公楼室内吸音板施工，施工范围为办公楼室内墙面、吊顶及局部隔断。
施工内容包括吸音板安装、固定、接缝处理等。
为确保施工安全，特制定本安全技术交底。
二、施工前准备1.施工人员必须经过专业培训，熟悉吸音板施工工艺和安全操作规程。
2.施工前应熟悉施工图纸，了解施工要求，确保施工质量。
3.施工前应检查施工现场，确保场地平整、干净，无障碍物。
4.施工前应准备好施工所需材料、工具、设备，并检查其完好性。
三、施工工艺及安全措施1.施工工艺：（1）测量放线：根据设计图纸，对施工区域进行测量放线，确保吸音板安装位置准确。
（2）基层处理：对墙面、吊顶进行清理，去除污垢、松动部分，确保基层平整、干净。
（3）吸音板安装：按照设计要求，将吸音板固定在基层上，确保安装牢固。
（4）接缝处理：对吸音板接缝进行处理，确保接缝严密、美观。
2.安全措施：（1）施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。
（2）高处作业时，必须佩戴安全带，并系好保险绳，确保安全。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）施工过程中，严禁乱扔垃圾、杂物，保持施工现场整洁。
（5）施工过程中，注意用电安全，严禁私拉乱接电线。
（6）施工过程中，注意防火、防爆，严禁使用明火。
（7）施工过程中，注意通风，确保室内空气质量。
四、施工注意事项1.施工过程中，注意吸音板安装的平整度和垂直度，确保安装质量。
2.施工过程中，注意接缝处理，确保接缝严密、美观。
3.施工过程中，注意施工顺序，先进行基层处理，再进行吸音板安装。
4.施工过程中，注意与电工、水电工等工种的协调配合。
五、验收标准1.吸音板安装牢固，无松动、脱落现象。
2.吸音板表面平整，无明显划痕、污渍。
3.吸音板接缝严密，无明显缝隙。
4.吸音板安装位置准确，符合设计要求。
5.施工现场整洁，无安全隐患。
六、应急措施1.施工过程中，如发现安全隐患，立即停止施工，并报告相关管理人员。
2.施工过程中，如发生安全事故，立即启动应急预案，进行现场救援。
吸音板安全技术交底模板
一、交底编号编号：________________二、工程名称工程名称：________________三、交底日期年月日四、施工单位施工单位：________________五、分项工程名称分项工程名称：吸音板施工六、交底提要为确保吸音板施工过程中的安全，现将吸音板安全技术交底如下：一、施工前的准备工作1. 施工人员必须经过专业培训，熟悉吸音板的安装方法和操作规程。
2. 仔细阅读产品说明书，了解吸音板的性能、特点和施工要求。
3. 检查施工现场，确保满足施工条件，包括施工空间、通风、照明等。
4. 检查施工工具、设备是否齐全、完好，确保施工过程中安全可靠。
二、施工过程中的安全注意事项1. 施工人员应穿戴好个人防护用品，如安全帽、工作服、防护手套等。
2. 吸音板施工过程中，注意高空作业安全，设置安全警示标志，严禁未经授权的人员进入施工现场。
3. 吸音板切割、安装过程中，应使用锋利、安全的专业工具，避免切割过程中造成伤害。
4. 施工现场应保持整洁，严禁堆放杂物，确保施工通道畅通。
5. 吸音板安装过程中，注意以下几点：a. 吸音板表面应保持平整，避免出现翘曲、变形等现象。
b. 吸音板与墙面、天花板等接触面应粘贴牢固，避免脱落。
c. 吸音板之间应留有适当缝隙，方便安装和通风。
6. 吸音板施工过程中，注意防火、防爆安全，严禁使用明火作业。
三、施工完成后注意事项1. 吸音板施工完成后，对施工现场进行全面检查，确保施工质量符合要求。
2. 施工现场应保持整洁，及时清理施工垃圾。
3. 施工人员离开施工现场前，确保所有施工设备、工具已归位，并关闭电源、水源等。
四、应急处理1. 如遇吸音板安装过程中发生安全事故，立即停止施工，并组织人员进行救援。
2. 及时向相关部门报告事故情况，按照事故处理程序进行事故调查和处理。
3. 事故处理后，对施工现场进行整改，防止类似事故再次发生。
五、交底人交底人：________________六、接受人接受人：________________七、备注1. 施工单位应严格按照本安全技术交底执行，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
木制吸音板施工技
术交底
一：工程概况：
二：施工准备：
1，材料准备，龙骨，石膏板1220*2440，木质吸音板，聚酯纤维吸音板，采用正规厂家生产的材料，保证质量合格。
2，主要机具：电动机具电锯、无齿锯、手电钻、冲击电锤、自攻螺丝钻、手提圆盘踞、手提线锯机，手动工具：射钉枪、拉铆枪、手锯、钳
子、螺丝刀、扳子、钢尺、棉丝、砂纸、长卷尺、钢水平尺、墨斗，小白线、笤帚、托线板、红铅笔、毛刷、线坠、裁织革刀、毛巾、塑料水桶、塑料脸盆。
脚手架：移动式脚手架配合。
架子的步高和支搭符合施工要求和安全防护要求
3，墙面吸音板安装前，墙面饰面基本完成，基层清理干净
4. 大面积施工前先放大样，做出样板墙，确定施工工艺及操作要点，并向施
工人员做好交底工作。
样板墙完成后，业主、监理和施工单位共同认定
后，组织施工人员班按照样板墙要求施工
5，材料分类存放整齐备用，注意防潮。
地面干净、平整、无积水
三．墙面吸音材料施工工艺流程
A:聚酯纤维吸音板施工方法：
1、施工前注意选板、排板，避免微小色差。
聚酯纤维吸音板，是以聚酯纤维为原料，经热压而成，由于生产批号不同和聚酯纤维着色难度极大，在阳光的作用下，易产生微小的色差；因此，在进货时尽量采用同一批号生产的聚酯纤维吸音板，施工前将聚酯纤维吸音板进行排板，调整色差然后按调整好的排列顺序进行安装施工。
2、切割板面宜用刚性靠尺
在施工中需要对聚酯纤维吸音板面进行切割，切割时建议用钢尺或合金方钢作为靠尺，切勿用木条或软性材料作为靠尺，以避免切割线条不直造成拼接缝隙过大或扭曲。
为使拼接缝隙相对减少，在切割时可将刀片向内倾斜0.5～1mm，使接口面形成内斜面，施工中易于板面对接，减少缝隙度。
3、切割或倒边所用刀片，建议采用进口刀片
由于国产美工刀片钢材质量等原因，刀片不够锋利且使用寿命短，在切割或倒边时易产生毛边和毛面，特别是在倒边时产生毛面明显，倒边最好采用本产品专用倒边刨。
4、基板处理
1）无孔基板应将基板拼接缝隙用贴缝胶纸贴实
2）穿孔基板应在基板内侧用薄型薄膜将孔洞封闭
5、粘贴用胶水的选择
1）首先考虑使用符合国家环保要求的胶水
2）根据粘贴基面不同可选择不同类型的粘胶剂
3）水泥或木质基面：可选择以氯丁橡胶为原料的无苯万能胶或百乳胶
4）纸面石膏板基面：在不易受潮的前提下，可选用百乳胶或以纤维素为原料的墙纸胶（刷胶粘贴后应立即用纹钉固定，以避免胶水未干，板面移动），在容易或可能受潮的前提下，可选用万能胶
6、聚酯纤维吸音板属于多孔板材，极易吸收胶水，堵塞孔洞，建议施工可单面刷胶（仅在墙面刷胶，刷胶量比正常略重）。
同时也能够配以纹钉加固
7、阴、阳角处理
聚酯纤维吸音板，可做阴、阳角处理，其方法与铝塑板施工方法一样
三、清洁相关问题处理：
聚脂纤维吸音板在施工中遇到的污渍主要有三种
（1）灰、尘。
直接用洗尘器表面洗尘就能够了
（2）泥渍。
要用清水浸湿聚脂纤维吸音板，有吸水率较高的擦洗物配合弱碱性的泡沫清洗剂擦洗
（3）油渍和锈渍，要用专用的除油、除锈剂清洗（能够选择汽车用的除油除锈剂）
B:木制吸音板墙面安装施工方案
A、材料说明
木质吸音板，采用国内外先进技术、运用最新声学理论，声学效果明显，安装简单便捷，
符合环保要求，在国内新型建筑装饰工程中得到了广泛的应用。
1、木质吸音板由饰面、芯材和吸音薄毡组成。
芯材为16mm 或18mm 厚的进口MDF 板材。
芯材的正面贴有饰面，背面粘贴德国科德宝黑色吸音薄毡。
2、龙骨，特别要注意
裁开部分吸音板的尺寸，保证两边的对称)和线条（收边线条、外角线条、连接线条），并为
电线插口、管子等物体切空预留。
3.安装吸音板：
（1）吸音板的安装顺序，遵循从左到右、从下到上的原则。
（2）吸音板横向安装时，凹口朝上；竖直安装时，凹口在右侧。
项次项目允许偏差 (mm) 检查方法
1 垂直度 3 用1m 垂直检测尺检查
2 边框高度、宽度 0；—2 用钢尺检查
3 对角线长度差 3 用钢尺检查
4 裁口、线条接缝高度差 1 用钢直尺和塞尺检查
（3）部分实木吸音板有对花纹要求的，每一立面应按照吸音板上事先编制好的编号依。
