完整版链传动习题
自测题1、与带传动比较，链传动的长处是＿＿。
A、工作安稳，无噪声B、寿命长C、制造开销低D、能保持正确的刹时传动比2、与齿轮传动比较，链传动的长处是＿＿。
A、传动效率高B、工作安稳，无噪声C、承载能力大D、能传达的中心距大3、套筒滚子链中，滚子的作用是＿＿。
A、缓冲吸震 B 、减少套筒与轮齿间的摩擦与磨损C、提升链的承载能力D、保证链条与轮齿间的优异啮合4、在必定转速下，要减少链传动的运动不平均和动载荷，应＿＿。
A、增大链节距和链轮齿数B、减小链节距和链轮齿数C、增大链节距，减小链轮齿数D、减小链节距，增大链轮齿数5、为了限制链传动的动载荷，在链节距和小链轮齿数一准时，应限制＿＿。
A、小链轮的转速B、传达的功率C、传动比D、传达的圆周力6、链传动在工作中，链板遇到的应力属于＿＿。
A、静应力B、对称循环变应力C、脉动循环变应力D、非对称循环变应力7、大链轮的齿数不可以获得过多的原由是＿＿。
A、齿数越多，链条的磨损就越大B、齿数越多，链传动的动载荷与冲击就越大C、齿数越多，链传动的噪声就越大D、齿数越多，链条磨损后简单发生"脱链现象"8、链传动中心距过小的弊端是＿＿。
A、链条工作时易颤动，运动不安稳B、链条运动不平均性和冲击作用增强C、小链轮上的包角小，链条磨损快D、简单发生" 脱链现象 "9、两轮轴线不在同一水平面的链传动，链条的紧边应部署在上边，松边应部署在下面，这样可以使＿＿。
A、链条安稳工作，降低运转噪声C、链条的磨损减小B、松边下垂量增大后不致与链轮卡死D、链传动达到自动张紧的目的10、链条因为静强度不够而被拉断的现象，多发生在＿＿状况下。
A、低速重载B、高速重载C、高速轻载D、低速轻载11、链条在小链轮上包角过小的弊端是＿＿。
A、链条易从链轮上滑落B、链条易被拉断，承载能力低C、同时啮合的齿数少，链条和轮齿的磨损快D、传动的不平均性增大12、链条的节数宜采纳＿＿。

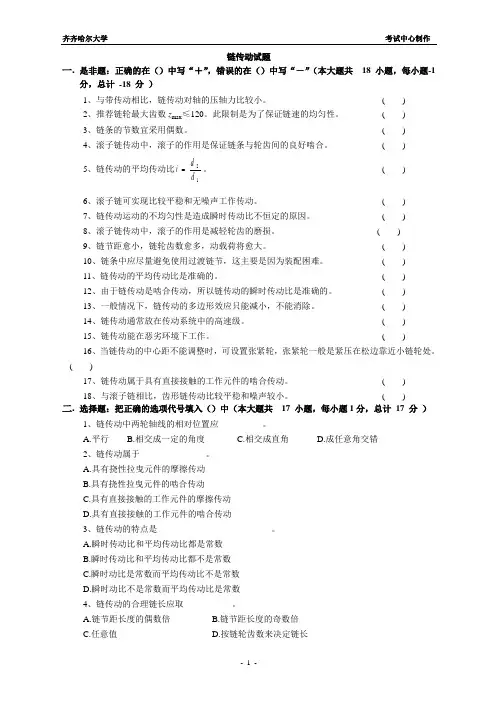

链传动试题
链传动试题一.是非题：正确的在（）中写“＋”，错误的在（）中写“－”（本大题共18 小题，每小题-1分，总计-18 分）1、与带传动相比，链传动对轴的压轴力比较小。
( )2、推荐链轮最大齿数zmax≤120。
此限制是为了保证链速的均匀性。
( )3、链条的节数宜采用偶数。
( )4、滚子链传动中，滚子的作用是保证链条与轮齿间的良好啮合。
( )5、链传动的平均传动比idd21。
( )6、滚子链可实现比较平稳和无噪声工作传动。
( )7、链传动运动的不均匀性是造成瞬时传动比不恒定的原因。
( )8、滚子链传动中，滚子的作用是减轻轮齿的磨损。
( )9、链节距愈小，链轮齿数愈多，动载荷将愈大。
( )10、链条中应尽量避免使用过渡链节，这主要是因为装配困难。
( )11、链传动的平均传动比是准确的。
( )12、由于链传动是啮合传动，所以链传动的瞬时传动比是准确的。
( )13、一般情况下，链传动的多边形效应只能减小，不能消除。
( )14、链传动通常放在传动系统中的高速级。
( )15、链传动能在恶劣环境下工作。
( )16、当链传动的中心距不能调整时，可设置张紧轮，张紧轮一般是紧压在松边靠近小链轮处。
( )17、链传动属于具有直接接触的工作元件的啮合传动。
( )18、与滚子链相比，齿形链传动比较平稳和噪声较小。
( )二.选择题：把正确的选项代号填入（）中（本大题共17 小题，每小题1分，总计17 分）1、链传动中两轮轴线的相对位置应__________。
A.平行B.相交成一定的角度C.相交成直角D.成任意角交错2、链传动属于_______________。
A.具有挠性拉曳元件的摩擦传动B.具有挠性拉曳元件的啮合传动C.具有直接接触的工作元件的摩擦传动D.具有直接接触的工作元件的啮合传动3、链传动的特点是__________________________。
A.瞬时传动比和平均传动比都是常数B.瞬时传动比和平均传动比都不是常数C.瞬时动比是常数而平均传动比不是常数D.瞬时动比不是常数而平均传动比是常数4、链传动的合理链长应取___________。
链传动基础知识试题答案
链传动基础知识试题答案### 链传动基础知识试题答案#### 一、选择题1. 链传动的主要组成部分包括（A）。
- A. 链条和链轮- B. 齿轮和链条- C. 链条和轴- D. 链轮和轴2. 链传动的传动比取决于（C）。
- A. 链条的长度- B. 链条的宽度- C. 链轮的齿数比- D. 链条的材质3. 链传动的优点不包括（D）。
- A. 传动效率高- B. 结构简单- C. 维护方便- D. 噪音低4. 在链传动中，链条的张紧度应（B）。
- A. 尽可能大- B. 适中- C. 尽可能小- D. 无要求5. 链传动的维护中，不需要定期检查的是（D）。
- A. 链条的磨损情况- B. 链轮的磨损情况- C. 链条的张紧度- D. 链条的颜色#### 二、填空题1. 链传动的类型主要有________、________和________。
- 滚子链传动- 齿形链传动- 板链传动2. 链传动的效率通常在________范围内。
- 90%-98%3. 链传动的张紧装置主要有________和________两种。
- 张紧轮- 张紧板4. 链传动在________条件下，链条容易伸长。
- 高速或高温5. 链传动的润滑方式主要有________和________。
- 滴油润滑- 油浴润滑#### 三、简答题1. 简述链传动的工作原理。
链传动的工作原理是利用链条与链轮的啮合来传递运动和动力。
链条在链轮的齿槽中滚动，通过链条的连续运动实现链轮之间的动力传递。
2. 链传动在设计时需要考虑哪些因素？设计链传动时需要考虑的因素包括链条和链轮的尺寸、材料、强度、传动比、链条的张紧度、润滑方式以及工作环境等。
3. 链传动的维护要点有哪些？链传动的维护要点包括定期检查链条和链轮的磨损情况，调整链条的张紧度，清洁链条和链轮，以及定期进行润滑。
#### 四、计算题1. 已知链轮A的齿数为20，链轮B的齿数为40，求链传动的传动比。

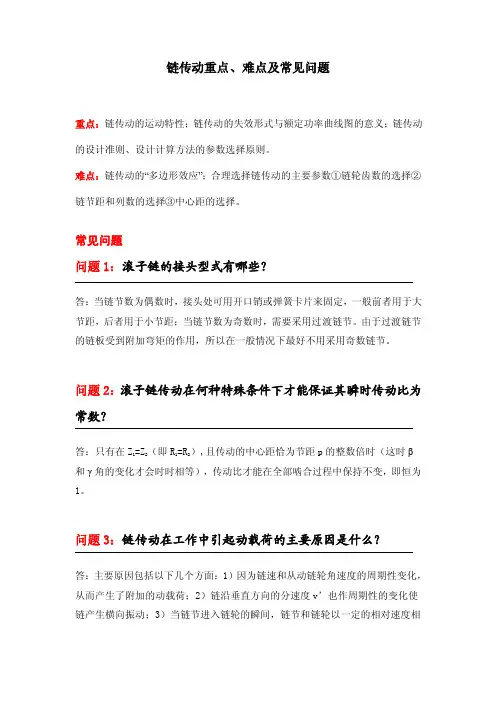

第九章链传动（习题及答案）.
链传动重点、难点及常见问题重点：链传动的运动特性；链传动的失效形式与额定功率曲线图的意义；链传动的设计准则、设计计算方法的参数选择原则。
难点：链传动的“多边形效应”；合理选择链传动的主要参数①链轮齿数的选择②链节距和列数的选择③中心距的选择。
常见问题问题1：滚子链的接头型式有哪些？答：当链节数为偶数时，接头处可用开口销或弹簧卡片来固定，一般前者用于大节距，后者用于小节距；当链节数为奇数时，需要采用过渡链节。
由于过渡链节的链板受到附加弯矩的作用，所以在一般情况下最好不用采用奇数链节。
问题2：滚子链传动在何种特殊条件下才能保证其瞬时传动比为常数？答：只有在Z1=Z2（即R1=R2）,且传动的中心距恰为节距p的整数倍时（这时β和γ角的变化才会时时相等），传动比才能在全部啮合过程中保持不变，即恒为1。
问题3：链传动在工作中引起动载荷的主要原因是什么？答：主要原因包括以下几个方面：1）因为链速和从动链轮角速度的周期性变化，从而产生了附加的动载荷；2）链沿垂直方向的分速度v’也作周期性的变化使链产生横向振动；3）当链节进入链轮的瞬间，链节和链轮以一定的相对速度相啮合，从而使链和轮齿受到冲击并产生附加的动载荷；4）若链张紧不好，链条松弛。
问题4：链在传动中的重要作用力有哪些？答：主要有工作拉力F1，离心拉力F c，垂度拉力F r。
问题5：链传动可能出现的失效形式有哪些？答：1）铰链元件由于疲劳强度不足而破坏；2）因铰链销轴磨损使链节距过度伸长，从而破坏正确啮合和造成脱链现象；3）润滑不当或转速过高时，销轴和套筒表面发生胶合破坏；4）经常启动、反转、制动的链传动，由于过载造成冲击断裂；5）低速重载的链传动发生静拉断。
问题6：链传动的中心局过大或过小对传动有何不利？答：中心距过大，会引起从动边垂度过大。
中心距过小，链速不变时，单位时间内链条绕转次数增多，链条曲伸次数和应力循环次数增大，从而加剧了链的磨损和疲劳。
同时，由于中心距小，链条在小链轮上的包角会变小，在包角范围内，每个轮齿所受的载荷增大，容易出现跳齿和脱链现象；问题7：与带传动相比，链传动有何优缺点？答：链传动是带有中间挠性件的啮合传动，与带传动相比，链传动无弹性滑动和打滑现象，因而能保持准确的平均传动比，传动效率更高；又因链条不需要像带一样张得很紧，所以作用于轴上的径向压力较小；在同样的使用条件下，链传动结构较为紧凑。
带、链传动复习题
一、判断题1. 一般带传动包角越大其所能传递的功率就越大。
2．水平放置的带传动其紧边应设置在上边。
3. 与普通V带相配的V带轮轮槽楔角 均为40 。
4. V带传动的效率比平带传动高。
5. 增加带的预紧力，可以避免带传动工作时弹性滑动。
6. 带的离心应力取决于单位长度的带质量、带的线速度和带的截面积三个因素。
7. 在带传动中弹性滑动是带与带轮之间的摩擦力不够大而造成的。
8. 链传动为啮合传动，和齿轮传动一样，理论上瞬时角速度之比为常数。
9．在一定转速下，要减轻链传动不均匀和动载荷，应减小链条节距，增大链轮齿数。
10. 链传动平均转速比恒定，瞬时角速度比波动。
11.带轮直径越小，带的弯曲应力就越大。
12.链轮齿数一般应取成与链节数互为质数的奇数。
13.普通v带有七种型号，其中Y型截面面积最大。
二、选择题1.工作条件与型号一定的三角带，其寿命随小带轮直径的增大而( )。
A、降低B、增大C、不变D、无法确定2．带传动正常工作时不能保证准确的传动比是因为（）。
A、带的材料不符合虎克定律B、带容易变形和磨损C、带在带轮上打滑D、带的弹性滑动3．能缓冲吸振，并能起到过载安全保护作用的传动是（）。
A、带传动B、链传动C、齿轮传动D、蜗杆传动4．V带传动中，选取小带轮的基准直径的依据是（）。
A．带的型号 B．带的速度 C．主动轮转速 D．传动比5.平带、V带传动主要依靠（）传递运动和动力。
A．带的紧边拉力 B．带和带轮接触面间的摩擦力 C．带的预紧力6．链传动设计中,一般链轮最多齿数限制为120个,是为了( )。
A、减小链传动的不均匀性B、限制传动比C、减小链节磨损后链从链轮上脱落的可能D、保证轮齿的强度7．链传动张紧的目的主要是（ ）A ．同带传动一样B ．提高链传动工作能力C ．避免松边垂度过大而引起啮合不良和链条振动D ．增大包角8.设计V 带传动时，限制小带轮的最小直径主要是为了防止（ ）A 、带内的弯曲应力过大B 、小带轮上的包角过小C 、带的离心应力过大D 、带的长度过长9.带传动中，1v 为主动轮圆周速度，2v 为从动轮圆周速度，V 为带速，它们之间的关系为（ ）A.v v v ==21B.12v v v ＞＞C. 12v v v ＜＜D. 12=v v v ＞10.带传动在工作过程中产生弹性滑动的原因是（ ）A.带与带轮之间的摩擦系数较小；B.带绕过带轮时产生了离心应力；C.紧边与松边存在拉力差；D.带的初拉力0F 过小。
(完整word版)第九章 链传动-课题练习题-答案
第九章链传动课堂练习一、是非题1．链传动中，当一根链的链节数为偶数时需采用过渡链节。
( F ) 2．链传动的运动不均匀性是造成瞬时传动比不恒定的原因。
( F ) 3．链传动的平均传动比恒定不变。
( T )4．链传动设计时，链条的型号是通过抗拉强度计算公式而确定的。
( F )5．旧自行车上链条容易脱落的主要原因是链条磨损后链节增大，以及大链轮齿数过多。
( T )6．在套筒滚子链中，当链节距p一定时，小链轮齿数zl愈大其多边形效应愈严重。
( F )7．由于链传动是啮合传动，所以它对轴产生的压力比带传动大得多。
( F )8．旧自行车的后链轮(小链轮)比前链轮(大链轮)容易脱链。
( T ) 9．链传动设计要解决的一个主要问题是消除其运动的不均匀性。
( F )10．链传动的链节数最好取为偶数。
( T )11．在一定转速下，要减轻链传动的运动不均匀性的动载荷，应减小链条节距、增加链轮齿数。
( T )12．一般情况下，链传动的多边形效应只能减小，不能消除。
( T ) 13．链传动张紧的目的是避免打滑。
( F )14．与齿轮传动相比较，链传动的优点是承载能力大。
( F )二、填空题1．链传动中，当节距p增大时，优点是链的承载能力大，缺点是传动的不平稳性、冲击、振动及噪声严重。
2．链传动的平均速比是不变的，瞬时速比是变化的。
3．链传动中，链节数常取偶数，而链齿数常采用与链节数互为质数的奇数。
4．链轮的转速越高，节距越大，齿数越少，则链传动的动载荷就越大。
5．链传动设计时，链条节数应优先选择为偶数，这主要是为了避免采用过渡链节，防止受到附加弯矩的作用降低其承载能力。
6．链传动设计时，为了防止容易发生跳链和掉链的现象，大链轮的齿数z2应小于或等于150 。
7．p表示链条节距，z表示链轮齿数，当转速一定时，要减少链传动的运动不均匀性和动载荷，采取的措施是减小p增加z。
8．链传动中大链轮的齿数越多，越容易发生跳齿或脱链。
链传动复习题
链传动复习题链传动复习题链传动是机械传动中常见的一种形式，它通过链条将动力传递给相邻的轴。
在工程应用中，链传动具有结构简单、传动效率高、承载能力强等优点，因此被广泛应用于各种机械设备中。
为了更好地理解链传动的原理和应用，下面将介绍一些链传动的复习题。
1. 什么是链传动？链传动是一种通过链条将动力传递给相邻轴的机械传动形式。
它由链条、链轮和轴组成，通过链条与链轮的啮合来实现动力传递。
2. 链传动的优点有哪些？链传动具有结构简单、传动效率高、承载能力强等优点。
由于链条和链轮的设计和制造比较简单，链传动在各种机械设备中得到了广泛应用。
3. 链传动的分类有哪些？链传动可以根据链条的形状和结构进行分类，常见的链传动有滚子链传动、齿形链传动、齿条链传动等。
不同类型的链传动适用于不同的工作条件和传动要求。
4. 什么是滚子链传动？滚子链传动是一种通过滚子链条将动力传递给相邻轴的传动形式。
滚子链由滚子和外链板组成，滚子与链轮的齿槽啮合，实现动力传递。
5. 齿形链传动和滚子链传动有什么区别？齿形链传动和滚子链传动在链条的形状和结构上有所不同。
齿形链传动的链条齿槽为直齿形状，而滚子链传动的链条齿槽为弧形。
由于滚子链的滚动特性，滚子链传动比齿形链传动具有更高的传动效率和承载能力。
6. 链传动的应用领域有哪些？链传动广泛应用于各种机械设备中，包括工程机械、农业机械、汽车、摩托车等。
例如，摩托车的驱动系统、工程机械的履带系统等都采用了链传动。
7. 链传动的维护和保养有哪些注意事项？链传动在使用过程中需要进行定期的维护和保养，以确保其正常运行和延长使用寿命。
注意事项包括链条的润滑、链轮的清洁、链条的张紧等。
同时，还需要注意链条的磨损情况，及时更换磨损严重的链条。
8. 链传动的故障和排除方法有哪些？链传动在使用过程中可能会出现故障，常见的故障包括链条脱落、链条断裂等。
针对不同的故障，可以采取相应的排除方法，如重新安装链条、更换断裂的链条等。
链传动复习习题（机械设计考试复习题）
第六章链传动重要基本概念1．链传动的主要工作特点 1 平均传动比准确，没有弹性滑动； 2 可以在环境恶劣的条件下工作（突出优点）；3 中心距大，传递动力远，结构较小，没有初拉力压轴力小；4 瞬时传动比不准，工作中有冲击和噪声；5 只限于平行轴之间的传动，不宜正反转工作。
2．链轮的齿形对链轮齿形的要求：保证链条顺利啮入和啮出；受力均匀；不易脱链；便于加工。
目前的国家标准齿形：“三圆弧一直线”齿形。
3．确定小链轮齿数z1 时应考虑的因素1 考虑动载荷的大小，小链轮齿数越少，链传动的多边形效应和动载荷越大；2 考虑大链轮齿数z2，为防止大链轮过早脱链应使：z2 ≤150； 3 考虑链速，当链速高时，小链轮齿数z1应尽量取的多些；4 考虑链长为偶数，为了磨损均匀，链轮齿数应取奇数，并与链长互为质数；5 传动所占空间大小，尽量使结构紧凑。
4．滚子链条的主要参数尺寸主要尺寸参数：节距、链长、排数。
节距是最重要的参数。
链条的链号表示其节距的大小，是英制单位，换算为标准计量单位为：吋25.4 p 链号×链号× mm 16 16 5．链传动的润滑方式选择如果链传动的润滑条件不能满足，其传动能力降低7080。
链传动有推荐的润滑方式，根据链速和链号进行选择。
包括：人工定期润滑、滴油润滑、油浴或飞溅润滑、压力喷油润滑。
润滑油应加在链条的松边，使之顺利进入需要润滑的工作表面。
精选例题与解析例6-1 已知链条节距p 12.7 mm，主动链轮转速n1 960 r/min，主动链轮分度圆直径d1 77.159 mm，求平均链速v。
解题注意要点：必须先求出链轮齿数，才能求出平均链速。
解：p 根据：d1 77.195 mm 180 sin z1 180 p 12.7 sin 1 sin 1 9.4737 z1 d1 77.159 180 得到：z1 19 9.4737 n1 z1 p 960 19 12.7 平均链速：v 3.86 m/s 60 1000 60000 例6-2 已知链条节距p 19.05 mm，主动链轮齿数z123，转速n1 970 r/min，试求平均链速v、瞬时最大链速vmax和瞬时最小链速vmin。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
链传动复习题
简答题
1.问：按用途不同，链可分为哪几种？
答：传动链、输送链和起重链。
输送链和起重链主要用在运输和起重机械中，而在一般机械传动中，常用的是传动链。
2.问：滚子链的接头型式有哪些？
答：当链节数为偶数时，接头处可用开口销或弹簧卡片来固定，一般前者用于大节距，后者用于小节距；当链节数为奇数时，需采用过渡链节。
由于过渡链节的链板要受到附加弯矩的作用，所以在一般情况下最好不用奇数链节。
3.问：齿形链按铰链结构不同可分为哪几种？
答：可分为圆销式、轴瓦式、滚柱式三种。
4.问：滚子链传动在何种特殊条件下才能保证其瞬时传动比为常数？
答：只有在Z1=Z2（即R1=R2），且传动的中心距恰为节距p的整数倍时（这时β和γ角的变化才会时时相等），传动比才能在全部啮合过程中保持不变，即恒为1。
5.问：链传动在工作时引起动载荷的主要原因是什么？
答：一是因为链速和从动链轮角速度周期性变化，从而产生了附加的动载荷。
二是链沿垂直方向分速度v'也作周期性的变化使链产生横向振动。
三是当链节进入链轮的瞬间，链节和链轮以一定的相对速度相啮合，从而使链和轮齿受到冲击并产生附加的动载荷。
四是若链张紧不好，链条松弛。
6.问：链在传动中的主要作用力有哪些？
答：主要有：工作拉力F1，离心拉力Fe，垂度拉力Ff。
7.问：链传动的可能失效形式可能有哪些？
A、工作平稳，无噪声
B、寿命长
C、制造费用低
D、能保持准确的瞬时传动比
2、与齿轮传动相比，链传动的优点是＿＿。
A、传动效率高
B、工作平稳，无噪声
C、承载能力大
D、能传递的中心距大
3、套筒滚子链中，滚子的作用是＿＿。
A、缓冲吸震
B、减轻套筒与轮齿间的摩擦与磨损
C、提高链的承载能力
D、保证链条与轮齿间的良好啮合
4、在一定转速下，要减轻链传动的运动不均匀和动载荷，应＿＿。
A、增大链节距和链轮齿数
B、减小链节距和链轮齿数
C、增大链节距，减小链轮齿数
D、减小链条节距，增大链轮齿数
5、为了限制链传动的动载荷，在链节距和小链轮齿数一定时，应限制＿＿。
A、小链轮的转速
B、传递的功率
C、传动比
D、传递的圆周力
6、链传动在工作中，链板受到的应力属于＿＿。
A、静应力
B、对称循环变应力
C、脉动循环变应力
D、非对称循环变应力
7、大链轮的齿数不能取得过大的原因是＿＿。
A、齿数越大，链条的磨损就越大
B、齿数越大，链传动的动载荷与冲击就越大
C、齿数越大，链传动的噪声就越大
D、齿数越大，链条磨损后，越容易发生"脱链现象"
8、链传动中心距过小的缺点是＿＿。
A、链条工作时易颤动，运动不平稳
B、链条运动不均匀性和冲击作用增强
C、小链轮上的包角小，链条磨损快
D、容易发生"脱链现象"
9、两轮轴线不在同一水平面的链传动，链条的紧边应布置在上面，松边应布置在下
面，这样可以使＿＿。
A、链条平稳工作，降低运行噪声
B、松边下垂量增大后不致与链轮卡死
C、链条的磨损减小
D、链传动达到自动张紧的目的
10、链条由于静强度不够而被拉断的现象，多发生在＿＿情况下。
A、低速重载
B、高速重载
C、高速轻载
D、低速轻载
11、链条在小链轮上包角过小的缺点是＿＿。
A、链条易从链轮上滑落
B、链条易被拉断，承载能力低
C、同时啮合的齿数少，链条和轮齿的磨损快
D、传动的不均匀性增大
12、链条的节数宜采用＿＿。
A、奇数
B、偶数
C、5的倍数
D、10的倍数
13、链传动张紧的目的是＿＿。
A、使链条产生初拉力，以使链传动能传递运动和功率
B、使链条与轮齿之间产生摩擦力，以使链传动能传递运动和功率
C、避免链条垂度过大时产生啮合不良
D、避免打滑
答案：B、D、B、D、A、D、D、C、B、A、C、B、C
填空题。
