母线槽施工方案
封闭母线槽施工方案
封闭母线槽施工方案一、项目概述本项目是为了满足建筑物的用电需求，设计和施工一条封闭母线槽。
封闭母线槽是一种用于输送电力的通道系统，它包括了导电材料、绝缘材料以及相应的接头和固定装置。
本项目的目标是确保电力的安全输送和可靠性，同时满足建筑物的外观要求。
二、施工流程及方法1.前期准备a.确定施工范围和具体要求，包括尺寸、电流负载等参数；b.设计封闭母线槽的走向和布置，确保合理且便于安装和维修；c.选购合适的材料和设备，确保其质量和可靠性；d.制定详细的施工计划和时间表。
2.确定安装位置a.根据建筑物的结构和功能布置，确定封闭母线槽的安装位置；b.预留相应的空间，确保施工的顺利进行。
3.安装导线材料a.根据设计要求和电流负载，选用合适的导线材料；b.根据施工图纸和实际情况，将导线材料剪裁、弯曲、连接、固定等。
4.安装绝缘材料a.选用符合国家标准的高强度绝缘材料，并按规定进行安装；b.保证绝缘材料覆盖在导线材料上且连接紧密，不出现漏电等安全隐患。
5.安装接头和固定装置a.根据设计要求，安装适当的接头和固定装置；b.确保接头连接牢固，固定装置可靠，不出现松动或变形现象。
6.进行质量检查a.对已安装好的封闭母线槽进行全面检查，确保其质量合格；b.检查是否存在绝缘破损、漏电、温升等问题，及时进行修复和调整。
7.完成竣工验收a.完成施工后的清洁工作，确保施工场地整洁；b.向建设单位报告施工完成情况，并进行竣工验收。
三、质量控制1.选购合适的材料和设备，确保其质量合格；2.严格按照设计要求和国家标准进行施工，确保每个环节的质量可控；3.在施工过程中进行质量检查，发现问题及时修复或调整；4.进行竣工验收，确保施工质量符合要求，电力安全可靠。
四、安全措施1.施工人员必须佩戴个人防护装备，如安全帽、工作服、工作鞋等；2.严禁违规操作和乱丢乱堆材料，确保施工场地的安全和整洁；3.严格按照安全操作规程进行施工，避免电击、火灾等事故发生；4.意外事故发生后，及时报告和处理，并改进相关的安全措施。
母线槽施工方案8.10
母线槽施工方案8.10一、前言母线槽作为电气工程中的重要组成部分，其施工方案的制定和执行对于工程质量和安全具有重要意义。
本文将介绍母线槽施工方案8.10，详细阐述母线槽的施工流程和注意事项，希望能对相关施工人员提供参考和指导。
二、施工准备在进行母线槽施工之前，需要做好以下准备工作：•确认设计图纸，并对施工场地进行勘察；•准备所需的材料和工具，包括母线槽、连接件、螺栓等；•制定施工计划，明确施工队伍的任务分工和施工进度。
三、施工流程1. 布置施工现场根据设计图纸要求，在施工现场确定母线槽的位置和长度，然后进行标线。
2. 切割母线槽使用专业工具对母线槽进行切割，确保尺寸和长度符合要求。
3. 固定母线槽将母线槽按照设计要求放置在位置上，并使用螺栓等连接件进行固定。
4. 接地处理在母线槽的适当位置进行接地处理，确保母线槽的导电性能符合要求。
5. 完善安装检查母线槽的安装情况，确保连接牢固，然后进行后续的调试和测试工作。
四、注意事项在母线槽的施工过程中，需要注意以下事项：•确保施工人员具有专业技能和经验；•按照设计要求进行施工，并保证施工质量；•注意施工现场的安全，做好防护措施；•完成施工后对母线槽进行检查和测试，确保质量和安全。
五、总结母线槽施工方案8.10是电气工程中重要的一环，正确执行施工方案对工程质量和安全至关重要。
施工人员应严格按照方案要求进行工作，做好施工准备和注意事项，确保母线槽的安全稳定运行。
希望本文对母线槽施工有所帮助，提升施工效率和质量。
六、参考文献•《电气工程施工规范》•《电气工程实用手册》以上是母线槽施工方案8.10的相关内容，希望能对相关从业人员有所帮助。

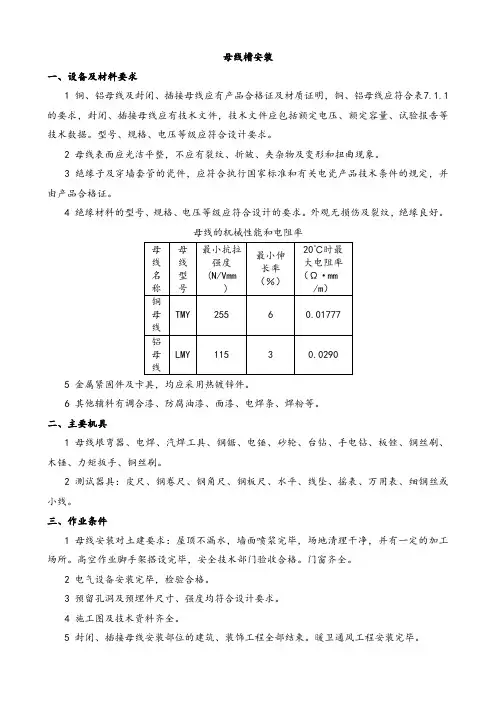

母线槽安装施工方案
母线槽安装一、设备及材料要求1 铜、铝母线及封闭、插接母线应有产品合格证及材质证明，铜、铝母线应符合表7.1.1的要求，封闭、插接母线应有技术文件，技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级应符合设计要求。
2 母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。
3 绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并由产品合格证。
4 绝缘材料的型号、规格、电压等级应符合设计的要求。
外观无损伤及裂纹，绝缘良好。
母线的机械性能和电阻率最小抗拉强度(N/Vmm)20℃时最大电阻率（Ω·mm/m）5 金属紧固件及卡具，均应采用热镀锌件。
6 其他辅料有调合漆、防腐油漆、面漆、电焊条、焊粉等。
二、主要机具1 母线垠弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。
2 测试器具：皮尺、钢卷尺、钢角尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。
三、作业条件1 母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。
高空作业脚手架搭设完毕，安全技术部门验收合格。
门窗齐全。
2 电气设备安装完毕，检验合格。
3 预留孔洞及预埋件尺寸、强度均符合设计要求。
4 施工图及技术资料齐全。
5 封闭、插接母线安装部位的建筑、装饰工程全部结束。
暖卫通风工程安装完毕。
四、操作工艺(一)裸母线安装。
1 工艺流程：2 放线测量：(1)进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。
(2）放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。
(3)配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。
(4）放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。
3 支架及拉紧装置的制作安装。
（1）母线支架用50×50×5mm角钢制作，膨胀螺栓固定在墙上（下图）。
封闭式插接母线槽安装施工方案及工艺方法
封闭式插接母线槽安装施工方案及工艺方法一、前期准备工作1.确定母线槽的型号、规格和数量，并进行货物验收。
2.查看施工现场的平面布置图和剖面布置图，熟悉现场环境和条件。
3.制定施工计划，明确工期和安全措施，准备所需施工材料和工具。
二、施工准备工作1.清理施工现场，清除杂物，确保施工土地整洁。
2.根据现场布置图确定母线槽的走向和安装位置，并进行标线。
3.准备好所需的安装工具和设备：扳手、电动扭矩扳手、普通电钻、电锯、电焊机等。
三、安装施工步骤1.根据标线，在施工现场铺设好基础支撑架，确保其稳固可靠。
2.根据施工现场要求，将母线槽切割成所需的长度，并进行加工处理。
3.在所需安装位置上进行基础打孔并固定底座，注意孔洞的大小要适合母线槽的插入。
4.将母线槽按照预先确定的走向插接在底座上，确保插接紧密、牢固。
5.将母线槽连接器与电缆连接器进行对接，并进行焊接，确保连接牢固。
6.检查母线槽的精确度和平整度，对于出现不平整的部分，及时进行调整。
7.按照设计要求安装与之配套的支持架和各种附件。
8.安装过程中，要注意检查插接处的短路和接触电阻，并及时进行修复。
四、验收和交接1.检查母线槽安装的质量，包括插接的牢固性、接触电阻和绝缘性能等。
2.进行电缆和电源的连接，进行试验运行，确保母线槽的正常运行。
3.编制施工记录，确保施工过程的记录和资料的完善。
4.将施工现场交由相关部门验收，确保工程质量符合要求。
5.完成母线槽的安装工作后，对施工现场进行清理，恢复正常工作环境。
以上是一份关于封闭式插接母线槽安装施工方案及工艺方法的详细介绍。
在实际施工过程中，施工人员需要仔细遵循施工方案和工艺方法，确保施工质量和安全。
同时，还需要根据具体情况进行调整和改进，以适应不同的施工环境和要求。
密集母线槽垂直安装施工方案
一、施工准备1. 材料准备（1）密集母线槽：按照设计要求选用合适的密集母线槽，确保其质量符合国家标准。
（2）配件：连接器盖板、连接器、连接器接头螺栓、母线槽始端箱、Z型水平弯头、L型水平弯头、异型弯头、始端法兰头、母线直线段（短料）、母线插接箱、插接箱内部接线、母线膨胀节等。
（3）紧固件：热镀锌制品。
2. 机具准备（1）主要安装机具：手锤、电钻、电锤、电焊机、力矩扳手、倒链等。
（2）主要检测机具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
3. 作业条件（1）室内场所已干燥，安装部位的建筑装饰工程应全部结束。
（2）室内母线槽安装于其他专业管道下方时，宜在管道工程基本施工完毕后进行，防止其他专业施工时损伤母线。
（3）安装区域内建筑垃圾及脚手架已清理完毕。
二、施工工艺1. 母线槽开箱检查（1）检查母线槽是否有出厂合格证、安装技术文件，包括额定电压、额定容量、试验报告等技术资料。
（2）检查母线槽及配件是否有损坏、变形等情况。
2. 母线槽安装（1）按照设计要求，确定母线槽的安装位置和高度。
（2）安装弹簧支架，将母线槽固定于弹簧支架上。
（3）将母线槽及弹簧支架固定于槽钢固定架上，锁紧支架的弹簧螺母。
（4）待安装4-5层后，由上向下逐层松开螺母，使母线槽重量自然承载于支架弹簧上。
3. 母线连接（1）母线段与段连接，所有接头处先清洁后连接。
（2）连接后不可再受到机械应力，以免受力变形。
4. 母线槽测试（1）安装完成后，对母线槽进行绝缘电阻测试，确保其绝缘电阻不小于2MΩ。
（2）测试母线槽的载流量，确保其符合设计要求。
5. 母线槽垂直安装要求（1）接头距地面垂直距离不应小于0.6m。
（2）母线槽在楼层间垂直安装时，单根直线长度不应大于3.6m；单层超过3.6m 的楼层，应分两节以上制作，层间应安装中间固定支架。
（3）母线槽连接点不应在穿楼板部位，安装穿楼板孔时不应有污水、杂物进入母线内部。
（4）母线槽插接馈电孔（分岔接口）应设在安全可靠及安装维修方便位置。
母线槽改造安装施工方案
一、工程概况本项目为某建筑物母线槽改造安装工程，原母线槽存在老化、损坏等问题，影响用电安全和设备正常运行。
本次改造安装将采用新型母线槽，以提高用电安全性和可靠性。
二、施工准备1. 材料准备：（1）新型母线槽及附件；（2）各种规格的型钢、卡件，各种螺栓、垫圈等；（3）樟丹、油漆、电焊条等；（4）施工图纸及相关技术文件。
2. 人员准备：（1）施工人员：具备相关资质的电工、焊工、安装工等；（2）技术管理人员：项目管理人员、质量管理人员等。
3. 机具准备：（1）主要安装机具：手锤、电钻、电锤、电焊机、力矩扳手、倒链等；（2）主要检测机具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
4. 施工现场准备：（1）确保施工现场安全，设置安全警示标志；（2）清理施工区域，确保无障碍物；（3）做好施工用电、用水、排水等保障工作。
三、施工工艺1. 施工流程：设备开箱检查→ 支架制作安装→ 母线安装→ 通电测试→ 检验。
2. 施工要点：（1）母线开箱检查：确保母线及附件齐全，符合设计要求；（2）支架制作安装：根据设计图纸，制作支架，并进行安装；（3）母线安装：按照设计要求，将母线与支架连接，确保连接牢固；（4）通电测试：对母线槽进行通电测试，确保其正常运行；（5）检验：对施工完成的母线槽进行检验，确保符合设计要求。
四、质量控制1. 材料质量：选用符合国家标准的母线槽及附件，确保材料质量；2. 施工质量：严格按照施工工艺进行施工，确保施工质量；3. 检验质量：对施工完成的母线槽进行检验，确保其符合设计要求。
五、安全措施1. 施工人员必须佩戴安全帽、手套等个人防护用品；2. 施工现场设置安全警示标志，确保施工安全；3. 施工用电、用水、排水等设施齐全，确保施工环境安全；4. 加强施工现场安全管理，防止发生安全事故。
六、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
七、施工验收施工完成后，进行验收，确保工程符合设计要求，满足用电安全。
母线槽施工方案
母线槽安装施工方案一、编制依据:1、建设工程施工招标文件、答疑文件、图纸会审文件及现场踏勘情况。
2、建设工程施工图纸。
3、国家现行规范、行业及地方强制性标准、规程、验收标准.4、母线槽工业设备安装有限公司质量、环境、职业健康安全一体化《管理手册》、《程序文件》、《作业指导书》和《施工工艺标准》等企业标准.5、建筑电气工程施工质量验收规范 GB50303—20026、《电力建设安全工作规程》7、产品出厂安装说明书二、工程概况:工程名称：工程地点：建设规模：建设单位：母线槽用途：本建筑是工业生产为主。
母线槽主要为2500A，材质为铜制母线.三、施工准备1、技术准备1.1设备及材料要求：（1）、封闭插接母线应有出厂合格证、安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级、应符合设计要求。
（2）、各种规格的型钢应无明显锈蚀,卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。
（3)、其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。
1.2作业条件：(1）、施工图纸及产品技术文件齐全.（2）、封闭插接母线安装部位的建筑装饰工程全部结束。
(3）、电气设备（变压器、开关柜等）安装完毕，且检验合格.(4)、配合土建装修，保证其安装位置及尺寸正确无误。
（5)、进行母线槽的检验工作,检查进场材料的规格、型号、数量应与图纸一致，附件、备件、质量证明文件及技术文件齐全，同时应符合规范要求，按照监理的要求及时进行施工前的报验，并作好检验记录.（6）、做好施工图的审查、会审工作，并应参加设计交底。
（7)、认真学习有关的施工及验收规范，掌握其技术标准，并按设计要求施工。
（8）、做好施工前的技术交底和记录。
2、主要工具安装机具设备：2.1主要机具：吊车，工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。
2。
2测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等.四. 工艺流程本工程对生产设备供电采用2500A的封闭式母线，封闭式母线施工要求高，工程量较大，所以在施工工程中要严格遵守施工质量规范要求，保证施工质量.1工艺流程：2设备点件检查：2。
母线槽工程施工方案
母线槽工程施工方案一、项目名称：母线槽工程施工方案二、项目地点：XXX三、甲方：XXX 公司四、乙方：XXX 施工队五、项目概况母线槽是用于输送电力的设施，它是电气系统中的重要组成部分。
本项目拟对公司的电气系统进行升级改造，以提高电力输送效率和安全性。
母线槽工程的主要内容包括母线槽的安装、连接、布线等工作。
六、施工前准备1. 确定施工队伍及负责人员，明确各个责任；2. 编制详细的施工计划和时间表，包括施工阶段性目标、工序、工艺和质量要求；3. 准备施工所需的设备、材料和工具，包括各种电气设备、电缆、母线槽等；4. 做好相关部门的施工审批手续。
七、施工步骤1. 现场测量：首先对施工现场进行测量，确定母线槽的尺寸和位置；2. 安装支架：根据设计要求，在指定位置安装支架，支撑母线槽；3. 安装母线槽：将母线槽沿着支架有序地安装在预定位置；4. 连接电气设备：连接母线槽与各电气设备，确保其正常使用；5. 检查调试：完成所有工程后进行全面检查，测试母线槽的运行状态。
八、施工注意事项1. 安全第一：严格遵守施工现场的安全规定，确保工程施工及作业人员的安全；2. 质量保证：严格按照设计要求和标准进行施工，确保施工质量；3. 合理布局：合理规划母线槽的布局，维护整体的美观和实用性；4. 节约成本：在保证施工质量的前提下，尽量控制施工成本，节约项目经费；5. 沟通协调：及时与甲方进行沟通，协调工程进展及相关问题。
九、结束工程1. 施工验收：完成施工后，通知甲方进行验收，确保母线槽工程符合设计要求；2. 交付使用：按时交付母线槽工程，辅以相关技术培训和使用指导；3. 完备文件：整理施工过程的相关文件资料，做好工程的交接。
十、施工方案总结母线槽工程施工方案是一项细致、复杂、需要多方面配合的工作。
在施工过程中，我们将坚持安全第一、质量第一的原则，积极配合甲方及相关部门进行沟通协调，争取最佳施工效果。
同时，我们会不断总结及完善施工方案，不断提升自身的施工质量与效率。
