排水工程雨水箱涵施工技术交底
雨水箱涵技术交底
序号
项 目
允偏差
检验频率
检查法
1
冷拉率
不大于规规定
每件（每一类型抽查10%且不少于5件）
1
钢尺检查
2
受力钢筋顺长度
+5，-10
3
弯起钢筋
弯起点位置
±20
弯起高度
0，-10
4
钢筋总长
+5，-10
5
箍筋尺寸
0，-5
2
②主筋焊接：采用电弧焊接钢筋，接头机械性能与允偏差应附合要求。电弧焊接钢筋接头机械性能与允偏差见下表。
2.4 箱涵垫层施工
①灰土压实系数达到0.97且验收合格后，立即组织人员进行C15砼垫层施工，以防基槽受地下水、雨水影响而出现塌陷，减少不必要的麻烦。
②在槽底基础处理到位后，应用全站仪定出排水箱涵轴线、水平仪测设出高程后立模，模板支撑一定要牢固。模板的杂物，积水清理干净，模板的缝隙应填塞密。自检合格后报监理工程师，监理确认后可进行垫层砼浇筑。
a绑扎接头在构件的受拉区，不超过25%；在受压区不超过50%。
b钢筋接头必须避开钢筋弯曲处，距弯曲点不小于10d。
注：两钢筋接头相距在30d以，或两焊接接头相距在50cm以，或两绑扎接头的中距在绑扎长度以，均视为同一截面，并不小于50cm。在同一根钢筋上应少设接头。“同一截面”同一根钢筋上接头不超过1个。
2.8的养护
砼养护法根据砼浇筑时的气候条件予以决定。养护的法采用洒水护养或尽快回填覆土养护，养护开始时间不能过早，但也不能过迟，应在砼达到一定的强度后进行，且砼的养护时间不得低于14天。
2.9施工缝的处理和橡胶止水带的安装
①本项目雨水箱涵除需避开检查井位置外，箱涵每10米设一道3cm变形缝，变形缝采用橡胶止水带止水，缝填塞聚乙烯泡沫塑料板，并用聚硫密封膏密封； 管子穿井墙处管外壁间隙采用油麻沥青砂填实，处理厚度50cm，两端用拘留密封膏封口；箱涵浇筑完成后，箱涵表面刮抹HYF-101型防水胶粉，箱涵外表面满包防水卷材；
排水工程雨水箱涵施工技术交底大全
Word 资料Βιβλιοθήκη .钢筋加工及安装实测项目
项 检验项目
规定值或允许偏差 检查方法和频率
次
两排以上排距
±5
1 受力钢 同 梁、板、拱肋 ±10
筋间距 排 基础、墩台、柱 ±20
每构件检查 2 个断
(mm) 灌 注 桩
±20
面，用尺量
箍筋、横向水 箍筋、水平筋 +0，-20
每构件检查 5~10
1．基坑开挖施工检验方法 开挖基坑检查项目
项次
检查内容
规定值或允许偏差
检查方法和频率
平面周线位置 1
(mm )
不小于图纸要求 用经纬仪测量纵、横各 3 点
基底标高 2
（mm）
土质 石质
50 +50,-200
用水准仪：测量 5-8 个点
Word 资料
.
3
基坑尺寸（mm） 不小于图纸尺寸和规范要求 用尺量：每边各量 1 处，共 4 点
7、涵背回填
1．箱涵两侧不小于一倍孔径范围内的填土需分层对称夯实，压实度达到 95%以上； 2．箱涵两侧回填之前必须先清除干净基底的木块、木条、碎石等施工杂物，螺杆头的防 锈和防腐处理，必须全部处理完毕。经现场监理工程师验检后，方可隐蔽。 3．箱涵两侧填方施工应待箱涵砼强度达到规范要求后进行。
五、质量控制指标、检测频率和方法
1）．模板工程 模板制作根据沉降缝的分幅宽度和设计尺寸的要求进行，每块模板要求位置准确，表面平 整，接缝时作特殊处理防止漏浆。模板安装时应与钢筋安装配合进行，妨碍绑扎钢筋的模板待 钢筋安装完毕后进行，同时模板应避免与脚手架联接。模板安装前应清理干净并涂刷同一品种 的脱模剂。墙身模板利用Ф12 对拉螺杆固定，对拉螺杆两端设置丝口，利用模板和螺杆固定 在模板压方上，通过螺母松紧调节模板的平整度并防止砼浇筑时侧模跑位，对拉螺杆按水平 60 ㎝，纵向 80 ㎝间距均匀设置，为保证箱涵的密封性，对螺杆增加止水片，不考虑螺杆的重 复使用。墙身模板外侧利用钢管架及斜撑加固，内侧利用钢管剪刀撑和对撑加固。箱涵顶板用
箱涵工程技术交底
箱涵工程技术交底一、项目概述箱涵工程是一种用于水利、交通、城市建设等领域的重要工程，用于解决水流交汇处、道路下穿水体等场景中的排水和通行问题。
本文将详细介绍箱涵工程的技术交底内容，包括设计要求、施工流程、材料选用、质量控制等方面。
二、设计要求1. 箱涵工程的设计应符合相关国家标准和规范，确保工程安全可靠。
2. 根据实际情况确定箱涵的尺寸、形状、材料等参数，确保其满足排水和通行要求。
3. 设计时应考虑箱涵的排水能力、承载能力、抗震能力等因素，确保工程在各种情况下都能正常运行。
三、施工流程1. 箱涵工程的施工应按照设计图纸和技术要求进行，确保施工质量。
2. 施工前应进行现场勘察，了解地质和地下水情况，以便采取相应的施工措施。
3. 施工过程中应按照先进的施工工艺进行，包括挖掘、浇筑、固结等环节。
4. 施工结束后，应进行验收和检测，确保工程符合设计要求。
四、材料选用1. 箱涵工程的材料应符合相关标准和规范，具有足够的强度和耐久性。
2. 箱涵的构造材料可以选择钢筋混凝土、预应力混凝土、钢结构等，根据实际情况进行选择。
3. 箱涵的防水材料可以选择高分子材料、沥青等，确保箱涵的防水性能。
五、质量控制1. 箱涵工程的施工过程应进行严格的质量控制，包括施工方案、材料检测、工艺操作等方面。
2. 施工过程中应进行必要的检测和试验，确保工程质量。
3. 施工结束后，应进行终验和验收，确保工程符合设计要求和相关标准。
六、安全措施1. 箱涵工程的施工过程中应严格遵守相关安全规定，确保施工人员的安全。
2. 施工现场应设置警示标志，确保周围人员的安全。
3. 施工过程中应采取必要的防护措施，包括安全帽、安全绳等，确保施工人员的安全。
七、总结箱涵工程是一项重要的工程项目，技术交底是确保工程质量的关键环节。
本文详细介绍了箱涵工程的设计要求、施工流程、材料选用、质量控制和安全措施等方面的内容，希望对相关人员能够提供参考和指导，确保箱涵工程的顺利进行。
雨水箱涵施工技术交底
.技术交底书表格编号技术交底书1310项目名称广福路东延线下穿铁路立交节点工程一标段第页交底编号共页工程名称排水工程设计文件图号施工部位雨水箱涵施工交底日期技术交底内容：1、技术交底范围；2、设计状况；3、施工步骤及要求；4、基坑回填；5、施工注意事项；6、安全、环保、文明施工等技术举措；7、成品保护举措；8、附件.技术交底内容：1、技术交底范围；合用于广福路东延线下穿铁路立交节点工程一标段雨水箱涵施工。
2、设计状况；本项目为广福路东延线下穿铁路立交节点工程一标段，线路北起信息家产基地 1 号路骨干道与呈黄公路交汇点，南止于呈贡新城新北路，线路全长320m 。
本项目依据城市Ι级骨干路标准设计，行车速度50km/h, 路基宽度50m 。
雨水箱涵净空 2.2m × 2.0m ，垫层10cm 厚，底板、盖板及涵身厚30cm ，内壁四角地点设计 30cm × 30cm倒角，涵身采纳C30 钢筋混凝土现浇，垫层采纳C20 混凝土现浇。
出水口端与排洪沟顺接。
3、施工步骤及要求；3.1 基坑开挖现场丈量放样确立开挖边线，双侧超挖100cm 作为操作面。
基坑双侧坡度依据1:1.25 控制。
机械开挖至箱涵垫层顶面停止，预留10cm 垫层采纳人工开挖。
祥见“开挖断面图”。
地面线C30砼箱涵地面线251:1.25:1.1100100开挖断面图3.2 基底办理基坑开挖达成后，需人工进行清理基底。
试验室进行地基承载力试验，要求地基承载力不小于 200KPa ，若达不到则应进行换填办理或强夯办理。
换填地基采纳砂夹石，拌和时掺入占砂重4% 的水泥干粉。
换填厚度不大于3m ，施工时每30cm 一层碾压回填密实，压实度不小于95% 。
详见“换填断面”。
.C30砼箱涵1001001:11:1H换填断面3.3 垫层施工垫层宽度要比箱涵外墙没测超宽20cm ，厚度为10cm ，采纳 C20 混凝土浇筑。
浇筑时注意砼振捣，要求混凝土表面平坦。
箱涵工程施工技术交底
箱涵工程施工技术交底一、引言箱涵工程是水利工程中常见的一种结构，用于解决道路和河道的交叉问题。
施工技术交底是在施工前向施工人员进行的工艺和技术交流，以确保施工过程安全、高效、顺利进行。
二、施工前准备1. 施工图纸的阅读与理解施工人员应仔细阅读施工图纸，理解工程的设计要求与标准规范，包括箱涵的尺寸、结构、施工工艺等内容。
2. 现场勘测与布置在施工前应对工程现场进行勘测，确定施工区域的地形特点、地质情况等。
根据勘测结果，合理布置施工设备和材料，确保施工的顺利进行。
三、施工工艺1. 基础处理在施工过程中，首先要进行基础处理工作。
根据现场勘测结果，对施工区域的土壤进行清理和加固，确保基础平整、坚固。
2. 板墙施工箱涵的板墙施工是整个施工过程的核心部分。
首先，根据施工图纸确定板墙的位置和尺寸。
然后，进行基础浇筑，在基础上搭设模板，并采用适当的支撑材料进行固定。
最后，倒入混凝土，根据施工要求进行振实和养护。
3. 顶板施工顶板的施工是箱涵工程的最后一道工序。
首先，根据施工图纸确定顶板的尺寸和结构。
然后，进行顶板板模的搭设和固定。
最后，倒入混凝土，进行振实和养护。
四、施工安全1. 安全防护在施工过程中，必须加强对员工的安全防护工作。
提供必要的安全防护设备，如安全帽、安全鞋、手套等，并设置明显的警示标志，确保施工人员的人身安全。
2. 应急预案在施工过程中，必须制定应急预案，随时准备应对突发状况。
所有施工人员都应理解并遵守应急预案，确保施工过程安全有序进行。
五、质量控制1. 施工检验在施工过程中，应进行必要的施工检验，确保施工质量符合设计要求和标准规范。
施工人员应严格按照施工规范进行操作，并及时对施工质量进行检查和修正。
2. 质量验收施工完成后，应进行质量验收工作。
由质量检测部门对施工质量进行检查，确保施工的质量达到要求。
六、施工后收尾1. 清理现场施工完成后，应及时清理施工现场，清除垃圾和残余材料，保持施工区域的整洁和安全。
雨水箱涵安全施工交底
雨水箱涵安全施工交底关键信息项：1、施工项目：雨水箱涵施工2、施工地点：＿___________________3、施工时间：＿___________________4、施工单位：＿___________________5、监理单位：＿___________________6、安全负责人：＿___________________11 施工准备111 施工前，必须对施工区域进行详细的勘察，了解地下管线、电缆等设施的分布情况，并采取相应的保护措施。
112 制定详细的施工方案和安全技术措施，经审批后方可进行施工。
113 对施工人员进行安全教育培训，使其熟悉施工过程中的安全风险和防范措施。
12 施工现场安全管理121 施工现场必须设置明显的安全警示标志，如“前方施工，请注意安全”等。
122 施工区域应进行封闭管理，严禁非施工人员进入。
123 施工现场的道路必须保持畅通，确保施工车辆和人员的通行安全。
13 施工设备和机械安全131 施工设备和机械必须经过检查和维护，确保其性能良好、安全可靠。
132 操作人员必须持证上岗，严格按照操作规程进行操作。
133 大型机械设备的安装和拆除必须由专业人员进行，并制定专项方案。
14 沟槽开挖安全141 沟槽开挖前，应根据地质情况和设计要求制定支护方案，并严格按照方案进行支护。
142 开挖过程中，应密切观察沟槽边坡的稳定性，如有异常应立即停止施工，并采取相应的措施。
143 沟槽周边严禁堆放重物和停放施工机械。
15 模板工程安全151 模板的安装和拆除必须由专业人员进行，并严格按照操作规程进行操作。
152 模板支撑系统必须牢固可靠，严禁使用腐朽、变形的支撑材料。
153 高空作业时，必须系好安全带，佩戴好安全帽。
16 钢筋工程安全161 钢筋加工机械必须由专人操作，并严格遵守操作规程。
162 钢筋焊接时，必须采取防火、防触电措施。
163 搬运钢筋时，要注意周围环境，防止碰撞伤人。
雨水箱涵技术安全交底
雨水箱涵技术安全交底项目名称Xx路拓宽改造工程部位名称管道工程工程名称雨水箱涵施工单位Xx道桥建设集团有限公司交底日期一、交底内容本分项工程为钢筋混凝土雨水箱涵工程。
自K2+100至K5+295，全长3195米。
设计雨水箱涵截面尺寸为B×H=4.0m×2.8m，壁厚0.5m，采用C30钢筋混凝土。
箱涵基础截面尺寸为B×H=5.0m×0.15m，采用C15混凝土。
本涵洞400mm截面尺寸为B×H=5.9m×0.4m 水稳砂砾为基础持力层。
二、施工依据1、严格按照结构图及局部大样图熟悉设计文件，详细了解及领会设计意图，做好施工前的技术准备工作。
2、严格按照项目部测量班现场放样的平面位置及标高控制点进行施工。
3、严格按照项目部实验室提供的混凝土配合进行施工。
三、主要施工方案1、测量放样按照图纸所示坐标及尺寸，放出箱涵中心线及基础开挖边线，并撒灰，布置临时水准点（须进行评查计算），用于施工过程中控制标高，箱涵中心线引到两端木桩上，随时复核中心线。
2、基坑开挖a、作业条件1、施工区域内的地上、地下障碍物拆除，管线等构筑物改移或保护完毕。
2、用白灰撒出开槽上口线、中线、下口线。
b、施工方法、工艺放线→开挖→人工清底1、放线：白灰撒出开槽上口线、中线、下口线，并随时保持线清晰。
2、开挖：采用机械分段开挖，从管道下游向上游采用挖土机开挖土方，开挖要在竖向分两次进行，并按1:1.5坡比，按要求预留好一级台阶。
到设计标高后严禁扰动基底土。
随挖随运，同时修整边坡。
3、清底：在基底高程以上预留10cm人工清底。
开挖基槽土方不得超挖，局部超挖时，处理方法需经设计部门同意。
c、质量要求1、基本要求管槽基底的土质必须符合设计要求，并严禁扰动。
2、允许偏差（表1）沟槽明挖土方工程允许偏差表（表1）项次检查项目规定值或允许偏差(mm) 检查方法1 高程-50 用水准仪检测2 长度、宽度+100 用水准仪检测3 表面平整度20 2m靠尺4 边坡按设计要求用坡度尺量3、基底承载力检测基坑挖至设计高后，对基底承载力进行检测，并检查标高、尺寸、轴线偏位情况。
雨水箱涵施工安全技术交底模板
一、交底目的为确保雨水箱涵施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特进行安全技术交底。
二、交底对象参加本次安全技术交底的施工人员、管理人员及监理人员。
三、交底时间[填写日期]四、交底内容1. 工程概况- 工程名称：[填写工程名称]- 工程地点：[填写工程地点]- 施工内容：[简要描述施工内容]2. 施工工艺及流程- 施工工艺：[简要描述施工工艺]- 施工流程：[简要描述施工流程]3. 安全技术措施3.1 施工准备- 人员准备：所有施工人员必须经过专业培训，熟悉施工工艺和安全操作规程。
- 物料准备：确保施工材料符合质量标准，检查机械设备性能良好。
- 施工现场准备：施工现场应平整、排水良好，设置安全警示标志。
3.2 施工过程安全措施- 施工人员必须佩戴安全帽、手套、防滑鞋等个人防护用品。
- 高处作业时，必须系好安全带，并设置安全防护网。
- 机械操作人员必须经过培训，持证上岗。
- 施工现场严禁酒后作业、违章操作。
- 施工现场应保持通风良好，防止有害气体积聚。
- 雨天施工时，应采取防滑措施，确保施工安全。
3.3 施工现场管理- 施工现场应设置安全警示标志，明确安全操作规程。
- 施工现场应设立专职安全员，负责施工现场安全监督。
- 施工现场应定期进行安全检查，及时发现和消除安全隐患。
4. 应急措施- 遇到突发事件，立即启动应急预案，确保人员安全。
- 人员受伤时，立即进行现场急救，并及时送往医院治疗。
- 火灾发生时，立即报警，并组织人员疏散。
五、注意事项1. 施工人员必须严格按照安全技术交底内容进行施工，不得擅自更改施工工艺和安全措施。
2. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报。
3. 施工现场应保持整洁，严禁乱扔垃圾、杂物。
4. 施工结束后，应清理施工现场，确保场地整洁。
六、总结通过本次安全技术交底，使施工人员充分了解雨水箱涵施工过程中的安全风险和防范措施，提高安全意识，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某道路工程沟槽开挖与支护专项施工方案
3、设计荷载：城-A 级 4、砼保护厚度：箱涵侧墙、顶板为 3.5cm；底板为 4cm； 5、箱涵砼抗渗等级为 P6； 6、施工时箱涵顶部注意预留洞口做检查井口，位置详见排水设计图，洞口加强见下图；
页脚内容
某道路工程沟槽开挖与支护专项施工方案
7、箱涵构造横断面及箱涵尺寸数据，施工要求见下图;
7、涵背回填
1．箱涵两侧不小于一倍孔径范围内的填土需分层对称夯实，压实度达到 95%以上； 2．箱涵两侧回填之前必须先清除干净基底的木块、木条、碎石等施工杂物，螺杆头的防 锈和防腐处理，必须全部处理完毕。经现场监理工程师验检后，方可隐蔽。 3．箱涵两侧填方施工应待箱涵砼强度达到规范要求后进行。
五、质量控制指标、检测频率和方法
页脚内容
某道路工程沟槽开挖与支护专项施工方案
管组合支架支撑设置，支架上铺设方木后进行模板安装，支架利用可调钢顶托调节高度和平整 度。端头模板利用组合钢模或七合板以钢管支撑加固。
2）．支架工程 支架采用Ф48 钢管，钢顶托及管扣等材料组合施工，支架模安装宽度超过箱涵 100~120 ㎝为宜，立杆间距≤100 ㎝，水平间距≤120 ㎝，支架底部必须设置扫地横杆、立杆底部垫以 木跳板。考虑箱涵顶板自重及施工荷载较大，同时地基处理并已施工砼垫层。为保证支架的整 体稳定性，沿支架纵向每 5~7 排全高范围内设置剪力撑，斜杆与地面交角小于 60°，并用管扣 与立杆连接。 模板和支架施工后严格自检，经沉降观测并确保支撑稳固后方可报请监理工程师验收，合 格后方可进入下道工序的施工。 5、箱涵砼浇筑 箱涵分二次浇筑砼，第一次浇筑砼至底板内壁以上 30cm，然后进行剩余部分的钢筋和 模板安装，第二次浇筑时注意施工缝处的粗糙和干净，并注意砼的接茬振捣，以保证拆模后砼 的外观质量良好.第一次浇筑为常规施工，浇筑时注意砼的振捣密实和底板表面平整压光，第二 次浇筑属于薄壁钢筋砼结构，必须保证砼的振捣密实和几何尺寸，以期达到砼结构内实外美的 效果。
1) 砼的试配和原材料的复检均经监理工程师审批后同意使用。 2) 砼运输至施工现场后不得有离析、严重泌水或坍落度严重损失等现象，经试验人员 取样检测其坍落度、和易性等常规指标合格后方可入模浇筑。 3）砼的浇筑 （1）、浇筑混凝土前，应对支架、模板、钢筋和预埋件进行检查，并做好记录，符合设 计要求后方可浇筑。模板内的杂物、积水和钢筋上的污垢应清理干净。模板如有缝隙，应填塞 严密，模板内面应涂刷脱模剂。浇筑混凝土前，应检查混凝土的均匀性和坍落度。
2. 完成施工交接桩、复测工作，并进行护桩及加密桩点布置。
3. 混凝土配合比、钢筋的性能和焊接试验、回填土的最佳密实度及最佳含水率试验。
页脚内容
某道路工程沟槽开挖与支护专项施工方案
1．2 材料要求 1）. 钢筋：HRB400 钢筋，钢筋应根据图纸设计的规格和数量从国家认可的厂家进货，材料 进场时应具有质量证明书及试验报告单，进场时应首先进行钢材的外观验收，合格后及时通知 监理工程师现场见证取样，分别对钢筋的性能和焊接进行取样试验，检测合格并经监理工程师 统一后方可使用，控制钢筋损耗率在 0.5%以内。 2）. 水泥：采用强度等级 32.5 普通硅酸盐水泥或矿渣硅酸盐水泥。水泥进场应有产品合格证 和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须 符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB 175)等的规定。 3). 砂：采用坚硬、洁净、级配良好的天然砂，含泥量不得大于 2％。砂的品种、质量应符合 国家现行标准《普通混凝土用砂质量标准及检验方法》(JGJ 52)的要求，进场后按有关规定进 行取样试验合格。 4) . 碎石：质量均应符合国家现行标准的要求，进场后按有关规定进行取样试验合格 5).本段施工需要的主材用量及使用计划，见下图； 施工 三、 要点 1、箱涵应在施工完毕后回填中粗砂，两侧回填高差不应大于 50 厘米，回填土内摩擦为φ≥35°， 回填土分层密实，密实度不小于 95%。 2、每 15 米或在地基有变化处，设沉降缝一道。顶、底板及侧壁沉降缝构造见下图；
试验报告单，进场时应首先进行钢材的外观验收，合格后及时通知监理工程师现场见证取样，
分别对钢筋的性能和焊接进行取样试验，检测合格并经监理工程师统一后方可使用。
2) 钢筋进场后应按其规格和品种分类堆存并设立识别标志，同时做好防雨、防潮措施，防止
钢材被污染和锈蚀。
3) 钢筋的加工利用预制场集中生产，钢筋加工时应严格按照图纸设计和规范要求进行下料、
项目
1
钢筋骨架的全长
2
钢筋骨架直径
3
弯起筋位置
4
加强筋间距
5 箍筋间距或螺旋筋间
距
允许偏差 （±m1m0）
±5 ±20 ±20 ±10
检验方法和频率 尺量：按骨架总数 30%抽查 尺量：按骨架总数 30%抽查 尺量：按骨架总数 30%抽查 尺量：每构件检查 2 个断面 尺量：每构件检查 5～10 个间距
第二遍并压光或拉毛。当裸露面面积较大或气候不良时，应加盖防护，但开始养生前，覆盖物
不得接触混凝土面。
页脚内容
某道路工程沟槽开挖与支护专项施工方案
（7）、结构混凝土期间，应设专人检查支架、模板、钢筋和预埋件等稳固情况，当发现 有松动、变形、移位时，应及时处理。 6、混凝土养护
浇筑完成的混凝土，应加以覆盖和洒水养护，并应符合以下规定： （1) 混凝土应在终凝后及时进行覆盖养护，覆盖时不得损伤或污染混凝土表面。 （2) 混凝土养护的时间不得少于 7 天。 （3) 洒水的次数应能保持混凝土表面经常处于湿润状态。 （4) 当气温低于 5℃时，应覆盖保温，不得向混凝土表面洒水。
1．基坑开挖施工检验方法 开挖基坑检查项目
项次
检查内容
规定值或允许偏差
检查方法和频率
平面周线位置 1
(mm )
2 基底标高
土质
不小于图纸要求 用经纬仪测量纵、横各 3 点
50
用水准仪：测量 5-8 个点
页脚内容
某道路工程沟槽开挖与支护专项施工方案
（mm）
石质
+50,-200
3
基坑尺寸（mm） 不小于图纸尺寸和规范要求 用尺量：每边各量 1 处，共 4 点
测量校模
底板和部分墙体模板安
拆除底板和部分墙体模
测量放线
板
回填
处理伸缩缝
墙体和顶板钢筋绑扎
装 墙体外模安
测量校模
拆模
砼养护
浇筑墙体和顶板砼
1.2 操作工艺
1.基坑开挖:根据实际地质情况，拟采用人工配合机械开挖的方法。开挖期间应加强标高和中线
控制测量，以防超挖。当采用机械开挖至设计基底标高以上 0.2 米时，应停止机械作业，改用工期为 35 天内完成。
②、箱涵结构形式采用钢筋混凝土箱涵，箱涵荷载标准为城-A 级。 ③、箱涵主要材料：箱身采用 C30 混凝土；HRB400 钢筋；垫层为混凝土垫层，混凝土垫层 采用 C15 混凝土；C20 钢筋砼帽石；M7.5 水泥砂浆砌片石；
二、施工准备
1.1 技术准备
1. 施工前做好施工图纸的会审，编制施工组织设计及做好技术交底工作。
某道路工程沟槽开挖与支护专项施工方案

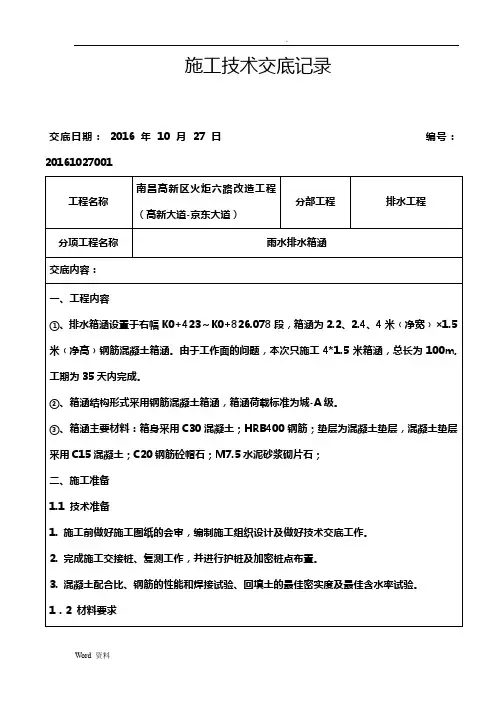

施工技术交底记录
交底日期： 2016 年 10 月 27 日
编号：
20161027001
工程名称
南昌高新区火炬六路改造工程 （高新大道-京东大道）
分部工程
排水工程
分项工程名称
雨水排水箱涵
交底内容：
一、工程内容
①、排水箱涵设置于右幅 K0+423～K0+826.078 段，箱涵为 2.2、2.4、4 米﹙净宽﹚×1.5 米﹙净高﹚钢筋混凝土箱涵。由于工作面的问题，本次只施工 4*1.5 米箱涵，总长为 100m,
页脚内容
