泵与泵站(第五版)课后答案全二章

泵与泵站第五版课后答案

泵与泵站第五版课后答案Last revision on 21 December 2020

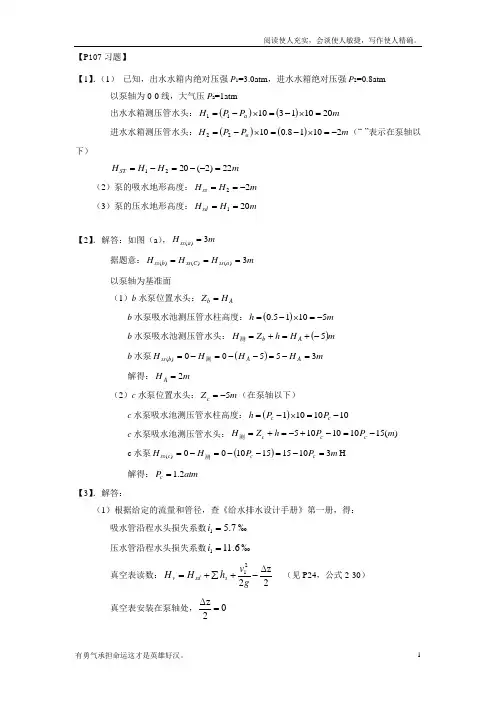

无需财富值下载【P 107习题】【1】．（1）已知，出水水箱内绝对压强P 1=，进水水箱绝对压强P 2= 以泵轴为0-0线，大气压P a =1atm 出水水箱测压管水头：()()m P P H a 2010131011=?-=?-= 进水水箱测压管水头：()()m P P H a 21018.01022-=?-=?-=（“-”表示在泵轴以下）（2）泵的吸水地形高度：m H H ss 22-== （3）泵的压水地形高度：m H H sd 201== 【2】．解答：如图（a ），m H a ss 3)(= 据题意：m H H H a ss C ss b ss 3)()()(=== 以泵轴为基准面（1）b 水泵位置水头：A b H Z = b 水泵吸水池测压管水柱高度：()m h 51015.0-=?-= b 水泵吸水池测压管水头：()m H h Z H A b 5-+=+=测 b 水泵()m H H H H A A b ss 35500)(=-=--=-=测解得：m H A 2=

（2）c 水泵位置水头：m Z c 5-=（在泵轴以下） c 水泵吸水池测压管水柱高度：()1010101-=?-=c c P P h c 水泵吸水池测压管水头：)(151010105m P P h Z H c c c -=-+-=+=测 c 水泵()m P P H H c c c ss 31015151000)(=-=--=-=测H 解得：atm P c 2.1= （1）根据给定的流量和管径，查《给水排水设计手册》第一册，得：吸水管沿程水头损失系数7.51=i ‰ 压水管沿程水头损失系数6.111=i ‰ 真空表读数：2 z 221?-+∑+=g v h H H s sd v （见P24，公式2-30）真空表安装在泵轴处， 02 z =? 则：g v h H H s ss v 22 1+∑+= 计算水泵的吸水管流速：s m D Q A Q v s /27.1)44 .014.3( 16.0)4 (2211=?=== π 泵吸水地形高度：m H ss 33235=-= 吸水管水头损失：m l i h s 17.11300057.0111=+?=+?=∑ 则：真空表读数O H 25.48 .9227.1171.1322 m H v =?++= ∵760mmHg O H 1012==m atm 则：mmHg 2337625.4O H 25.42=?=m % 真空度= %5.57100%O H 10O H 25.4O H 10100%222=?-=?-m m m P P P a v a （2）泵的静扬程：()()m H ST 5.521012325.74=?-+-= 压水管水头损失：m l i h d 32.312000116.0122=+?=+?=∑ 管道总水头损失：m h h h d s 49.432.317.1=+=∑+∑=∑ 总扬程：m h H H ST 99.5649.45.52=+=∑+= （3）轴功率：kw 66.1277 .0100099 .5616.08.910001000=????== ηρgQH N

水泵与泵站习题及答案

8、ns的数值可反映出水泵的___叶轮__形状和_特性曲线____的形状。 9、选泵的主要依据是：所需要的___流量__、___养成__以及其_变化规律____。 10、对吸水管路的要求是：__不漏气___、__不积气___、___不吸气_。 11、离心泵的主要零件中，转动的有___叶轮__ 、__泵轴___；固定不动的有___泵壳__ 、__泵座___；转动的与不动的交接处有_轴封装置___、_减漏环___ 、_ 轴承座___ 等。 12、水泵的扬程与叶轮的__外径___和__转速___成正比。 13、水泵叶轮的相似定律是基于__几何___相似和__运动___相似的基础上的。 14、水泵站按在给水系统中作用的不同，可分为：__取水___泵站、___送水__泵站、__加压___泵站和___循环__泵站。 15、噪音防止的措施有__吸音___主要用某种材料吸收，还有__消音___用于单体机组，以及 __隔音、隔振_ 。

16、叶片式水泵是靠装有叶片的__叶轮___高速__旋转___而提升液体的。 17、往复泵的使用范围侧重于__高___扬程、___低__流量。 18、__单__吸式离心泵,由于叶轮缺乏_对称__性,导致水泵工作时出现推向入口的轴向力。 19、允许吸上真空高度是指水泵在标准状况下运转时,水泵所允许的__最大吸上____的真空值，一般常用它来反映离心泵的吸水性能。 20、离心泵必须__闭___闸启动；轴流泵必须___开___闸启动。 21、活塞泵必须__开____闸启动,它___有__自吸能力。 22、电力负荷等级,是根据用电设备对供电____可靠性__的要求决定的,它分为__三___级。 23、交流电动机调速,较好的方案是__变极___调速和__变频___调速。 24、轴功率N的表达式因单位的不同而不同，分别是N＝γQH／η（kgf·m/s ）＝γQH ／102η（kw ）＝γQH／75η（HP ）式中Q：m３／s；

泵与泵站第五版课后答案13193

无需财富值下载【P107习题】 1.如所看的泵技置，泵从-个寄闭水笛捕水?输人月-密用水箱*水斑内的球聞与聚轴齐平 *试同： ⑴速泵装置的种扬程阳*? (m> (2) 泵的吸本地晤髙!5 ff.= ? (m) (3) 杲的庄水地班高度^ = ? (m) R12-10*密闭式离心聚裝置【1】.(1)已知，出水水箱内绝对压强 R =3.0atm ，进水水箱绝对压强 P 2=0.8atm 以泵轴为0-0线，大气压F a =1atm 出水水箱测压管水头： H i P P a 10 3 i 10 20m 进水水箱测压管水头： H 2 F 2 P a 10 0.8 1 10 2m (“ - ”表示在泵轴以下) H ST H I H 2 20 (2) 22m (2) 泵的吸水地形高度： H ss H 2 2m (3) 泵的压水地形高度： H sd H i 20m 图2」0(5三种抽水裝宜试问：要使甘=強亦〕=见蛙】时.则如图2-105中矶二？ (m)j 巴二？ (aun) 【2】.解答：如图(a )， H s s(a) 3m 3址曲 II 1 1 - = -亠 — — 2?三台泵三种抽水装国如图上105 (口)、上.其中柚)、4)装轻的吸水箱是密闭的. (6).(小所示。三台泵的泵轴都在同一标高 (Q 装置吸水井屋敞开的。

据题意：H ss(b) H ss(C) H ss(a) 3m 以泵轴为基准面 (1)b水泵位置水头：Z b H A b水泵吸水池测压管水柱高度：h 0.5 1 10 5m b水泵吸水池测压管水头：H测Z b h H A 5m b 水泵H ss(b) 0 H 测0 H A5 5 H A 3m 解得：H A 2m (2)c水泵位置水头：Z c5m (在泵轴以下) c水泵吸水池测压管水柱高度：h P c 1 10 10F C 10 c水泵吸水池测压管水头：H测Z c h 5 10F c 10 10F C 15(m) C水泵H ss(c) 0 H测0 10F c 15 15 10P c 3m H 解得：F c 1.2atm 泵流就0=1601/趴IT逍均采用铸铁TL吸水及压水背道中的鬲部水头损失假设各为吸水骨；管於￡>.二400mm*悅度- 30mi 压水管:管径热口350rmti,长度- 200m；規的效率夕二70%,梵他标高血如图2-106所示。试问： (1)根据给定的流量和管径，查《给水排水设计手册》第一册，得: 吸水管沿程水头损失系数h 5?7 %。压水管沿程水头损失系数i1 11.6 % 真空表读数：H v H sd V|2z h s—(见P24,公式2-30 ) 2g 2

《水泵与水泵站》试题A参考答案

《水泵与水泵站》试题A参考答案姓名专业班级学号一、名词解释（4小题，每小题2.5分，共计10分）： 1.水泵站由抽水机（水泵、动力机、传动设备）、机房、管道、进出水构筑物、电力系统等所组成的多功能、多目标的综合水利枢纽。 2.扬程单位重量水体从水泵的进口到出口所获得的能量。 3.轴功率水泵泵轴的输入功率。 4.水锤由于某种原因，使水力机械或管道内的运动要素发生急剧变化的现象。二、空题(本题共20个空，每空0.5分，共10分)： 1．叶片泵可以分为离心泵、轴流泵、混流泵。离心泵的工作原理是利用装有叶片的叶轮的高速旋转时所产生的离心力来工作的泵。2．水泵的功率主要有有效功率、轴功率、配套功率。3．水泵的汽蚀危害有使水泵的性能变坏、使过流部件损坏、产生噪音和震动，缩短机组的使用寿命。 4 ．轴流泵应采用开阀启动方式，离心泵应采用关阀启动方式。5．根据其结构型式，泵房可分为分基型、干室型、湿室型、块基型。6．压力管道的布置形式有平行布置、辐射状布置、并联布置、串联布置。

三、单项选择题（四选一，每小题1分,共10分） 1. 某台离心泵装置的运行功率为Ｎ,采用变阀调节后流量减小，其功率变由Ｎ为Ｎ'，则调节前后的功率关系为。【 A 】ＡＮ'＜ＮＢＮ'＝ＮＣＮ＞'ＮＤＮ' ≥Ｎ 2. 离心泵的叶片一般都制成【 C 】Ａ旋转抛物线Ｂ扭曲面Ｃ柱状Ｄ球形 3. 叶片泵在一定转数下运行时,所抽升流体的容重越大(流体的其它物理性质相同),其轴功率【 A 】Ａ越大Ｂ越小 C 不变 D 不一定 4. 水泵调速运行时,调速泵的转速由1n 变为2n 时,其流量Q 、扬程H 与转速n 之间的关系符合比例律,其关系式为【 C 】Ａ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)2 =(ｎ１/ｎ2) Ｂ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)=(ｎ１/ｎ2)２Ｃ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2) 2 =(ｎ１/ｎ2) ２Ｄ (Ｈ１/Ｈ2) =(Ｑ１/Ｑ2) =(ｎ１/ｎ2) 5. 当水泵站其它吸水条件不变时，随输送水温的增高，水泵的允许安装高度【 B 】Ａ将增大Ｂ将减小Ｃ保持不变Ｄ不一定 6.定速运行水泵从水源向高水池供水,当高水池水位不变而水源水位逐渐升高时,水泵的流量【 B 】Ａ逐渐减小Ｂ逐渐增大Ｃ保持不变Ｄ不一定 7．性能参数中的水泵额定功率是指水泵的【 C 】Ａ有效功率Ｂ配套功率Ｃ轴功率Ｄ动力机的输出功率 8．．当起吊设备的最大重量为4吨时，一般采用起吊设备。【 C 】 A 桥式吊车 B 双轨电动吊车 C 单轨手动吊车 D 三角架配手动葫芦 9．上凹管处危害最大的水击是【 B 】 A 负水击 B 正水击 C 启动水击 D 关阀水击 10．离心泵的叶轮一般安装在水面【 B 】 A 以下 B 以 C 位置 D 不一定四、问答题(4小题，每题5分，共20分)： 1. 给出下列水泵型号中各符号的意义： ①10Sh —A 19 ② ZLQ 1400—70 答：① 10——水泵的进口直径，单位英寸；Sh ——卧式双吸式离心泵；19——比转速为190；A ——叶轮已被车削一次。 ② 1400——水泵的出口直径，单位mm ；Z ——轴流泵；L ——立式安装； Q ——全调节；70——比转速为700。

泵与泵站第五版课后答案

无需财富值下载【P 107习题】【1】．（1）已知，出水水箱内绝对压强P 1=3.0atm ，进水水箱绝对压强P 2=0.8atm 以泵轴为0-0线，大气压P a =1atm 出水水箱测压管水头：()()m P P H a 2010131011=?-=?-= 进水水箱测压管水头：()()m P P H a 21018.01022-=?-=?-=（“-”表示在泵轴以下）（2）泵的吸水地形高度：m H H ss 22-== （3）泵的压水地形高度：m H H sd 201== 【2】．解答：如图（a ），m H a ss 3)(= 据题意：m H H H a ss C ss b ss 3)()()(=== 以泵轴为基准面（1）b 水泵位置水头：A b H Z = b 水泵吸水池测压管水柱高度：()m h 51015.0-=?-= b 水泵吸水池测压管水头：()m H h Z H A b 5-+=+=测 b 水泵()m H H H H A A b ss 35500)(=-=--=-=测解得：m H A 2= （2）c 水泵位置水头：m Z c 5-=（在泵轴以下） c 水泵吸水池测压管水柱高度：()1010101-=?-=c c P P h c 水泵吸水池测压管水头：)(151010105m P P h Z H c c c -=-+-=+=测

c 水泵()m P P H H c c c ss 31015151000)(=-=--=-=测H 解得：atm P c 2.1= （1）根据给定的流量和管径，查《给水排水设计手册》第一册，得：吸水管沿程水头损失系数7.51=i ‰ 压水管沿程水头损失系数6.111=i ‰ 真空表读数：2z 221?-+∑+=g v h H H s sd v （见P24，公式2-30）真空表安装在泵轴处，02 z =? 则：g v h H H s ss v 221+∑+= 计算水泵的吸水管流速：s m D Q A Q v s /27.1)44.014.3(16.0)4 (2 211=?===π 泵吸水地形高度：m H ss 33235=-= 吸水管水头损失：m l i h s 17.11300057.0111=+?=+?=∑ 则：真空表读数O H 25.48 .9227.1171.1322 m H v =?++= ∵760mmHg O H 1012==m atm 则：mmHg 2337625.4O H 25.42=?=m % 真空度= %5.57100%O H 10O H 25.4O H 10100%222=?-=?-m m m P P P a v a （2）泵的静扬程：()()m H ST 5.521012325.74=?-+-= 压水管水头损失：m l i h d 32.312000116.0122=+?=+?=∑ 管道总水头损失：m h h h d s 49.432.317.1=+=∑+∑=∑ 总扬程：m h H H ST 99.5649.45.52=+=∑+= （3）轴功率：kw 66.1277 .0100099.5616.08.910001000=????==ηρgQH N 【4】．解答：以吸水池水面为基准面列0-0，1-1，2-2，3-3断面能量方程如下： 0-0断面：g P g P g v Z E a ρρ++=++=00202000 1-1断面：g P g v z H g P g v Z E ss ρρ121121112)2(2++?-=++=

水泵与水泵站课后答案

【P 107习题】【1】．（1）已知，出水水箱内绝对压强P 1=3.0atm ，进水水箱绝对压强P 2=0.8atm 以泵轴为0-0线，大气压P a =1atm 出水水箱测压管水头：()()m P P H a 2010131011=?-=?-= 进水水箱测压管水头：()()m P P H a 21018.01022-=?-=?-=（“-”表示在泵轴以下） m H H H ST 22)2(2021=--=-= （2）泵的吸水地形高度：m H H ss 22-== （3）泵的压水地形高度：m H H sd 201== 【2】．解答：如图（a ），m H a ss 3)(= 据题意：m H H H a ss C ss b ss 3)()()(=== 以泵轴为基准面（1）b 水泵位置水头：A b H Z = b 水泵吸水池测压管水柱高度：()m h 51015.0-=?-= b 水泵吸水池测压管水头：()m H h Z H A b 5-+=+=测 b 水泵()m H H H H A A b ss 35500)(=-=--=-=测解得：m H A 2= （2）c 水泵位置水头：m Z c 5-=（在泵轴以下） c 水泵吸水池测压管水柱高度：()1010101-=?-=c c P P h c 水泵吸水池测压管水头：)(151010105m P P h Z H c c c -=-+-=+=测 c 水泵()m P P H H c c c ss 31015151000)(=-=--=-=测H 解得：atm P c 2.1= 【3】．解答：（1）根据给定的流量和管径，查《给水排水设计手册》第一册，得：吸水管沿程水头损失系数7.51=i ‰ 压水管沿程水头损失系数6.111=i ‰ 真空表读数：2 z 221?-+∑+=g v h Hss H s v （见P24，公式2-30）真空表安装在泵轴处， 02 z =?

水泵与水泵站考试计算题

六、计算题 (4小题，共50分)： 1.已知某12SH 型离心泵的额定参数为Q=730 m 3/h ，H=10m ，n=1450 r/min 。试计算其比转数。（本小题10分）解：30010 360012731145065.365.34343=?==H Q n n s 答：（略） 2. 如图所示取水泵站，水泵由河中直接抽水输入表压为196KPa 的高地密闭水箱中。已知水泵流量Ｑ=160 L/s ，吸水管：直径Ｄ1=400mm ，管长Ｌ1=30m ，摩阻系数λ1=；压水管：直径Ｄ2=350mm ，管长Ｌ2=200m ，摩阻系数λ2= 。假设吸、压水管路局部水头损失各为1m ，水泵的效率η=70％，其他标高见图。试计算水泵扬程Ｈ及轴功率Ｎ。（本小题15分）解：吸水管计算：s /m ....D Q v 271401431604π42211=??== m .....g v D l λh f 17081922714030028022 211111=???== （2分）压水管计算：s /m ....D Q v 6613501431604π42222=??== m .....g v D l h f 332819266135020002902λ2 222222=???== （2分）总水头损失为： m ...h h h f f 542332170221=++=++=∑ （2分） m H ST 50.6200.2000.3250.74=+-= （2 分） m h H H ST 00.6750.450.62=+=+=∑ KW QH N u 16.10500.6716.081.9=??==γ （2分） KW N N u 23.1507.016.105===η （2分）答：（略） 4.已知某变径运行水泵装置的管道系统特性曲线2350030Q H +=和水泵在转速为

水泵部分习题答案

学习项目1 一、填空题 1、水泵按照工作原理可分为叶片式、容积式和其他类型泵3大类。 2、筒车又称“水车”，按照动力将向来车分为水型筒车、畜力筒车、高转筒车与水转筒车。 3、叶片式水泵靠泵内高速旋转的叶轮将动力机的机械能转换给被抽送的水体，叶片式水泵主要有离心泵、轴流泵和混流泵。二、选择题 1、在农业生产中，下列选项不属于古代提水工具的有（D）。 A、桔槔 B、辘轳 C、水车 D、离心泵 2、下列选择中不属于叶片泵的有（B）。 A、离心泵 B、活塞泵 C、轴流泵 D、混流泵 3、靠叶轮高速旋转产生的轴向推力而工作的水泵称为（C）。 A、离心泵 B、活塞泵 C、轴流泵 D、混流泵学习项目2 一、填空题 1、离心泵按泵轴上叶轮个数的多少或级数可分为单级泵和多级泵。 2、离心泵按吸入方式可分为单吸泵和双吸泵。 3、按泵轴安装方向可分为卧式泵、立式泵和斜式泵。 4、轴流泵按照叶片的安装角度可分为固定式、半调节式和全调节式3种。 5、根据泵轴布置方式，轴流泵可分为立式、卧式和斜式3种。二、选择题 1、离心泵单侧吸水，叶轮前后盖板不对称，用于（A）离心泵。 A、单吸式 B、双吸式 C、封闭式 D、半开式 2、离心泵两侧吸水，叶轮盖板对称，用于（B）离心泵。 A、单吸式 B、双吸式 C、封闭式 D、半开式 3、离心泵中泵轴与泵壳之间的装置称为（A）。 A、轴封装置 B、减漏环 C、轴承 D、平衡装置三、判断题

1、叶轮是把能量传递给液体的具有叶片的旋转体，它的几何形状、尺寸、所有材料和加工工艺等对水泵性能有着决定性的影响，所以它是泵的核心。(√) 2、离心泵中泵轴与泵壳之间的装置称为减漏环。（×） 3、离心泵中泵轴与泵座之间连接称为轴封装置。（×） 4、多级泵相当于将几个叶轮同时安装在一根轴上串联工作，轴上叶轮的个数就表示泵的级数。（√）学习项目3 一、填空题 1、由动力机传给水泵转轴的功率，故称其为轴功率。 2、效率用来反映泵内损失功率的大小，即有效功率与轴功率之比的百分数。 3、水泵铭牌上的效率对应于通过设计流量时的效率，是水泵的最高效率。 4、水泵相似必须满足几何相似、运动相似和动力相似3个相似条件。二、选择题 1、下列不属于流量单位是（D）。 A、m3/s B、L/s C、m3/h D、质量 2、由水泵动力机传给水泵转轴的功率，故称其为（C）。 A、有效功率 B、效率 C、轴功率 D、配套功率 3、下列不属于水泵相似的条件是（C）。 A、几何相似 B、运动相似 C、受力相似 D、动力相似三、判断题 1、由于动力机与泵之间传动会造成损失，还要考虑机组安全运行的功率余量，故配套功率一般大于轴功率（输入功率）。（√） 2、有效功率标志着水泵工作效能的高低，是水泵的一项重要技术经济指标。（×） 3、转速是指泵轴单位时间内的旋转次数，通常表示为每分钟的转数（r/min）。铭牌上的转速为水泵的额定转速。

泵与泵站第五章

94 图5—1—2JD 型长轴井泵外形图 1—电机 2—泵座 3—出水法兰 4—输水管 5—联轴器 6—泵体 7—滤水管图5—1—15 JC 型长轴井泵结构示意图 1—调节螺母 2—电机 3—出水管 4—泵体 5、8、16—电机、传动、水泵轴 6—支架 7、12、 18—轴承 9—联轴器 10—输水管11、13、17—上、中、下导流壳 14—叶轮 15—锥形套 19—滤水管第五章常用的其它水泵本章重点：通过本章的学习，要求学员了解常用其它水泵的类型、基本构造、参数确定及其选择等。第一节长轴井泵我国北方地区年降雨量少，地表水缺乏，但地下水源比较丰富，适宜发展井灌。我国井灌区使用的泵有离心泵、长轴井泵、潜水电泵、拉杆式活塞泵、射流式深井泵和空气扬水机等。其中以采用长轴井泵和潜水电泵最为普遍。前者的动力机安装在井上，而泵浸没于井水中，它靠长传动轴使动力机带动水泵抽水。后者是把水泵与电动机组装成一个密封的整体，潜没于井水中抽水。以上两种泵都属于叶片泵。目前我国使用最广的长轴井泵是JD 型泵，它的结构紧凑，性能稳定，效率高，适用范围广。本节主要介绍长轴井泵的构造、工作特性和选型。一、长轴井泵的类型长轴井泵是将泵体置于井中动水位（井中来水量和泵的出水量平衡时的井水位）以下，泵座与动力机安装在井口地面上，靠长的传动轴从井上直通到井下，带动水泵叶轮旋转，通过输水管把水从井下抽送到地面。长轴井泵类型较多。按水泵的扬程分为浅井泵和深井泵两种。浅井泵扬程一般在 50m 以下，用于大口井或土井。如我国生产的TJ （水龙）型、J （井龙）型、10J 90型和20型等均属浅井泵。深井泵扬程一般在50m 以上，多用于小口径机井。如我国生产的JD 型、J 型、SD 型和NJ 型，均属深井泵。为适应深井提水的需要，目前国产的深井泵最高扬程达200m 。美国已达450m 左右。长轴井泵的主要特点是叶轮装在动水位以下，起动前不需灌水，动力机安装在井上，提水深度不受允许吸上真空高度的限制。但由于采用长传动轴，耗费钢材多，造价贵，安装、检修困难。这种泵目前一些国家均在生产，并向高转速、大口径、深井方向发展。现将我国生产的常长轴井泵的适用范围和型号意义示例列于表5—1—1。二、长轴井泵的构造上述几种泵型，其基本构造大同小异，全泵由带有滤水管的泵体部分和输水管和传动轴部分，以及泵座和电动机(或传动装置)部分三部分所组成。前两部分位于井下，后一部分位于井上。其外形如图5—1—1、5—1—2所示。现将各部分的构造分别介绍于下。

水泵与水泵站课后答案

【P107习题】【1】．（1）已知，出水水箱内绝对压强P 1=，进水水箱绝对压强P 2= 以泵轴为0-0线，大气压P a =1atm 出水水箱测压管水头：()()m P P H a 2010131011=?-=?-= 进水水箱测压管水头：()()m P P H a 21018.01022-=?-=?-=（“-”表示在泵轴以下） m H H H ST 22)2(2021=--=-= （2）泵的吸水地形高度：m H H ss 22-== （3）泵的压水地形高度：m H H sd 201== 【2】．解答：如图（a ），m H a ss 3)(= 据题意：m H H H a ss C ss b ss 3)()()(=== 以泵轴为基准面（1）b 水泵位置水头：A b H Z = b 水泵吸水池测压管水柱高度：()m h 51015.0-=?-= b 水泵吸水池测压管水头：()m H h Z H A b 5-+=+=测 b 水泵()m H H H H A A b ss 35500)(=-=--=-=测解得：m H A 2= （2）c 水泵位置水头：m Z c 5-=（在泵轴以下） c 水泵吸水池测压管水柱高度：()1010101-=?-=c c P P h c 水泵吸水池测压管水头：)(151010105m P P h Z H c c c -=-+-=+=测 c 水泵()m P P H H c c c ss 31015151000)(=-=--=-=测H 解得：atm P c 2.1= 【3】．解答：（1）根据给定的流量和管径，查《给水排水设计手册》第一册，得：吸水管沿程水头损失系数7.51=i ‰ 压水管沿程水头损失系数6.111=i ‰ 真空表读数：2 z 221?-+∑+=g v h Hss H s v （见P24，公式2-30）真空表安装在泵轴处， 02 z =?

泵与泵站

目录 1原始资料 2 2确定设计流量、估计设计杨程 3 3初步选择水泵 4 4水泵机组基础尺寸计算 4 5水泵机组及管路布置 5 6纵向尺寸初步确定 6 7各种附属构筑物 7 8吸、压水管水头损失计算 8 9设计心得体会 10 10参考文献 10

1原始资料（1）气候地理武汉市位于江汉平原东部，长江中游与长江、汉水交汇处。武汉市属亚热带湿润季风气候，雨量充沛、日照充足，四季分明。总体气候环境良好，近几年30年来，年均降雨量1269毫米，且多集中在6-8月。年均气温15.8℃-17.5℃，年无霜期一般为211天-272天，年日照总时数1810小时-2100小时。（2）水文资料取水水源为长江, 汉江水位23.90-36.24m (黄海高程) （3）泵站设计条件已知流量3000m3/h，污水用排水输水管2根输入泵站，管顶标高-4.00。输水至铁皮渣沉淀池，沉淀池水面标高为4.00。现设计污水泵站提升污水，通过格栅的水头损失为0.20m以上，出水管长6m，出水自由水头1.0m。设计中可忽略溢流井或超越管。泵站处地面标高0.00m。

2确定设计流量、估计设计杨程（1）设计流量计算设计流量： s L h m Q /3.833/30003== 污水用两根排水输水管输入泵站，则每根管的流量为： s L Q Q /7.4162 3 .8332'=== （2）杨程计算确定集水池最高水位标高：假设输水管用钢管，管径为mm d 800=，则每根管的流速s m v /829.0= 可以得出输水管的计算标高为：集水池最高水位标高为： m 56.42.036.4＝－－＝－集水池最高H 假设有效水深为2m ，则：m 56.6256.4＝－－＝－集水池最低H m H ST 56.10)56.6(00.4=--=∴ 泵站内的水头损失估算为：2m 。水泵所需扬程：m h h h H H ST 56.1411256.10＝＝安全水头自由水头++++++=∑ m 36.48 .92829.040.000.42 输水管 -=?+--=H

泵与泵站-配套习题答案#(精选.)

《水泵及水泵站》配套习题答案一、填空题 1. 离心泵、混流泵、轴流泵 2. 效率 3. 流量 4. 有效、轴 5. 真空表、压力表 6. 几何、运动 7. 效率 8. 叶轮、特性曲线 9. 流量、扬程、变化规律 10. 不漏气、不积气、不吸气 11. 叶轮、泵轴；泵壳、泵座；轴封装置、减漏环、轴承座 12. 外径、转速 13. 几何、运动 14. 取水、送水、加压、循环 15. 吸音、消音、隔音、隔振 16. 叶轮、旋转 17. 高、低 18. 单吸、对称 19. 最大吸上

20. 闭、开 21. 开、有 22. 可靠性、三 23. 变极调速、变频调速； 24. kgf·m/s、kw、HP 25. 真空泵、水射器； 26. 合建、分建； 27. n s、共性 28. 正比、半径、转速 29. 径向、轴流泵、轴向与径向合成 30. 离心泵、轴流泵、混流泵 31. 单级双吸卧式离心泵、水泵吸水口直径（in）、比转速为280 32. 改变电动机的转速；电机转速不变，通过中间偶合器变速 33. 运动部分、固定部分、交接部分； 34. 调速、削切叶轮、串并联水泵； 35. 3.65nQ1/2/H3/4 36. Q1/Q2=n1/n2；H1/H2=（n1/n2）2；N1/N2=（n1/n2）3； Q1/Q2=D1/D2；H1/H2=（D1/D2）2；N1/N2=（D1/D2）3； 37. 叶片式、容积式、其他； 38. 扬程、流量、轴功率、效率、转速、允许吸上真空高度或气蚀余量； 39. 过流、一定比例 40. 局部泵站、中途泵站、终点泵站；

41. 轴承座、减漏环、轴封装置； 42. 叶片形状、质量力、方向； 43. 减漏、承磨； 44. 泵壳、泵轴、泵座、叶轮、填料盒、减漏环、联轴器、轴承座、轴向力平衡措施 45. H T=(u2c2cosα2-u1c1cosα1)/g，牵连速度u2与绝对速度c2的 46. ηh（水力效率）、ηv（容积效率）、ηm（机械效率） 47. 参与并联工作的各台水泵总出水量等于在相同扬程下，各台水泵出水量之和。 48. IS系列单级单吸式离心泵、SH（SA）系列单级双吸式离心泵、D（DA）系列分段多级式离心泵、JD（J）系列深井泵、轴流泵、混流泵等 49. 流量；管路系统的压力、电动机的功率和泵缸本身的机械强度 50. 独立、附设、室内 51. 吸水管路、压水管路 52. 真空泵引水、水射器引水、水泵压水管引水、人工引水 53. 轴流泵、流量大扬程小 54. 自来水制水成本、合理降低泵站电耗 55. 容积、往复、旋转 56. 水头损失、流量 57. 转速、特性曲线 58. 径向、能量 59. 20、一个标准、吸上真空度 60.电动机、管路及附件 61. 静扬程、水头损失

水泵与泵站习题及答案

《水泵及水泵站》配套习题一、填空题 1、叶片式泵按其比转速从小到大,可分为__离心__泵、__混流__泵、__轴流__泵。 2、离心泵的设计工况点是___效率__最高点。 3、离心泵的极限工况点是__流量___最大点。 4、水泵的效率是水泵的___有效__功率与___轴__功率的比值。 5、运转中的水泵装置,其总扬程约等于___真空表__与_压力表___的读数（折算为mH2O）之和。 6、工况相似的水泵，它们必备的条件是__几何___相似和___运动__相似。 7、相似工况抛物线上各点的__效率___都是相等的。 8、ns的数值可反映出水泵的___叶轮__形状和_特性曲线____的形状。 9、选泵的主要依据是：所需要的___流量__、___养成__以及其_变化规律____。 10、对吸水管路的要求是：__不漏气___、__不积气___、___不吸气_。 11、离心泵的主要零件中，转动的有___叶轮__ 、__泵轴___；固定不动的有___泵壳__ 、__泵座___；转动的与不动的交接处有_轴封装置___、_减漏环___ 、_ 轴承座___ 等。 12、水泵的扬程与叶轮的__外径___和__转速___成正比。 13、水泵叶轮的相似定律是基于__几何___相似和__运动___相似的基础上的。 14、水泵站按在给水系统中作用的不同，可分为：__取水___泵站、___送水__泵站、__加压___泵站和___循环__泵站。 15、噪音防止的措施有__吸音___主要用某种材料吸收，还有__消音___用于单体机组，以及__隔音、隔振_ 。 16、叶片式水泵是靠装有叶片的__叶轮___高速__旋转___而提升液体的。 17、往复泵的使用范围侧重于__高___扬程、___低__流量。 18、__单__吸式离心泵,由于叶轮缺乏_对称__性,导致水泵工作时出现推向入口的轴向力。 19、允许吸上真空高度是指水泵在标准状况下运转时,水泵所允许的__最大吸上____的真空值，一般常用它来反映离心泵的吸水性能。 20、离心泵必须__闭___闸启动；轴流泵必须___开___闸启动。 21、活塞泵必须__开____闸启动,它___有__自吸能力。

泵与泵站试题(答案)

泵与泵站试题（答案）水泵与水泵站试题A 题号一二三四五六总计得分名词解释（4小题，每小题2.5分，共计10分）： 1.水泵它是一种水力机械。它把动力机的机械能传递给所输送的水流，使水流的能量增加，从而把水流从低处抽提到高处，或从一处输送到另一处。 2.流量单位时间内水泵所抽提的水体体积。 3.有效功率水流流经水泵时，实际得到的功率。 4.汽蚀由于某种原因，使水力机械低压侧的局部压力降低到该温度下的汽化压力以下，引起气泡的发生、发生和溃灭，从而造成过流部件损坏的全过程。二、填空题本题共 20个空，每空0.5分，共 10分： 1．常见叶片泵的叶轮形式有封闭式、半开式、敞开式。 2．离心泵的工作原理是利用装有叶片的叶轮的高速旋转所产生的离心力来工作的。 3．轴流泵主要与离心泵不同的构件有进水喇叭管、导叶体、出水弯管。 4．叶片泵的性能曲线主要有基本性能曲线、相对性能曲

线、通用性能曲线、全面性能曲线、综合（或系列）型谱。 5．离心泵工况点的调节方法有变径、变速、变角、变阀等。 6．叶片泵按其叶片的弯曲形状可分为后弯式、前弯式和径向式三种。而离心泵大都采用后弯式叶片。三、单项选择题（四选一，每小题1分,共10分） 1.下列泵中，不是叶片式泵【 B 】Ａ混流泵Ｂ活塞泵Ｃ泵Ｄ泵。 ,高比转数的水泵具有【】流量小、扬程高Ｂ流量小、扬程低流量大、扬程低Ｄ流量大、扬程高【】敞开式Ｂ半开式Ｃ半闭封式Ｄ闭封式 ,所抽升流体的容重越大流体的其物理性质相同,其理论扬程【】越大Ｂ越小 C 不变一定时的参数【】最高扬程Ｂ最大效率Ｃ最大功率Ｄ最高流量 6. 当水泵站其它吸水条件不变时，随当地海拔的增高水泵的允许安装高度【】将Ｂ将Ｃ保持不变Ｄ ,当水位不变而高水池水位逐渐升高时,水泵的流量【】

水泵与水泵站--山东大学本科期末考试题库及答案

水泵与水泵站--山东大学本科期末考试题库及答案一、多选题（60分） 1、根据侧向进水前池边的壁形状，侧向进水前池分为（）。 A、矩形 B、锥形 C、曲线形 D、蜗壳形标准答案是：ABC 2、对立式安装的大型水泵，出水流道是指从水泵导叶出口到出水池之间的过流通道。出水流道后段为连接出水室与出水池的出水管道，其形式可分为（）、猫背式、双向出水式等几种。 A、虹吸式 B、直管式 C、弯管式 D、屈膝式标准答案是：ABD 3、泵房通常是（）等所组成。 A、主机房 B、配电间（包括主控室） C、修配间 D、交通道标准答案是：ABCD 4、叶片泵按工作原理可分为（）等。 A、离心泵 B、混流泵 C、井泵 D、轴流泵标准答案是：ABD学生答案：x 5、离心泵按叶轮的结构形式（盖板情况）通常分为（）三种型式。 A、闭式 B、半开式 C、半调节式 D、开式标准答案是：ABD 6、根据池中水流方向，出水池可分为（）。 A、正向出水池 B、斜向出水池 C、侧向出水池 D、多向出水池标准答案是：AC

7、轴流泵叶片，（）。 A、呈空间扭曲状 B、圆柱状叶片 C、叶片出囗向前弯曲 D、叶片出口向后弯曲标准答案是：AC 8、（）是泵站的特征扬程。 A、平均扬程 B、最不利扬程 C、最高扬程 D、最低扬程标准答案是：ACD 9、虹吸式出水流道有优点有（）A、停机断流可靠 B、操作简便，而且停机时不产生冲击力。 C、可以降低出口流速，减少出口动能损失。 D、起动时水流翻越驼峰，出现最大扬程，使机组容易起动。标准答案是：ABC 10、供水泵站引水建筑物为引水渠的布置形式的优点有（）。 A、可以通过调节进水闸开度，控制进水池水位，从而减小水源水位变化对泵房的影响，降低泵房建设标准。 B、引水渠可为泵站提供良好的正向进水条件。 C、可以大大缩短出水管路的长度，降低工程造价，提高泵站运行效率。 D、有利于泵房的稳定性。标准答案是：ABC 11、出水池其主要作用有（）A、消除管中出流的余能，并使之平顺地流入干渠或容泄区B、防止干渠或容泄区中的水通过水泵和出水管道倒流C、汇集出水管道的出流或向几条干渠分流 D、防止水泵发生水锤标准答案是：ABC学生答案：x 12、轴流泵的通用性能曲线包含（）曲线。 A、不同转速下的Q~H曲线 B、不同叶片安装角下的Q～H曲线 C、等效率线 D、等功率曲线

环工班,泵与泵站第五版课后答案

泵与泵站 Douglas.Lee 第 1 页共 14 页 ★ 课后作业解答：如图（a ），m H a ss 3)(= 据题意：m H H H a ss C ss b ss 3)()()(=== 以泵轴为基准面（1）b 水泵位置水头：A b H Z = b 水泵吸水池测压管水柱高度：()m h 51015.0-=?-= b 水泵吸水池测压管水头：()m H h Z H A b 5-+=+=测 b 水泵 ()m H H H H A A b ss 35500)(=-=--=-=测解得：m H A 2= （2）c 水泵位置水头：m Z c 5-=（在泵轴以下） c 水泵吸水池测压管水柱高度：()1010101-=?-=c c P P h c 水泵吸水池测压管水头：)(151010105m P P h Z H c c c -=-+-=+=测 c 水泵()m P P H H c c c ss 31015151000)(=-=--=-=测H 解得：atm P c 2.1=

泵与泵站 Douglas.Lee 第 2 页共 14 页 3.如图2-106所示的岸边式取水泵房，泵由何种直接抽水输入高地密闭水箱中。已知条件：（1）泵吸入口的真空表读数为多少和mH2O ？相当于多少mm Hg?相当于真空度为多少？（2）泵的总扬程H=？（3）电动机输出给泵的功率N=？（KW ）解（1）根据给定的流量和管径，查《给水排水设计手册》第一册，得：吸水管沿程水头损失系数7.51=i ‰ 压水管沿程水头损失系数6.111=i ‰ 真空表读数：2 z 221?- +∑+=g v h H H s sd v （见P24，公式2-30）真空表安装在泵轴处， 02 z =? 则：g v h H H s ss v 22 1+ ∑+= 计算水泵的吸水管流速： s m D Q A Q v s /27.1)44 .014.3( 16.0)4 (2 211 =?=== π 泵吸水地形高度：m H ss 33235=-= 吸水管水头损失：m l i h s 17.11300057.0111=+?=+?=∑ 则：真空表读数O H 25.48 .9227.1171.1322 m H v =?++= ∵760mmHg O H 1012==m atm 则：mmHg 2337625.4O H 25.42=?=m % 真空度= %5.57100%O H 10O H 25.4O H 10100%222=?-=?-m m m P P P a v a ?（这里有错误）（2）泵的静扬程：()()m H ST 5.521012325.74=?-+-= 压水管水头损失：m l i h d 32.312000116.0122=+?=+?=∑ 管道总水头损失：m h h h d s 49.432.317.1=+=∑+∑=∑ 总扬程：m h H H ST 99.5649.45.52=+=∑+= 轴功率：kw 66.1277 .0100099 .5616.08.910001000=????== ηρgQH N

泵与泵站(第五版)课后答案全二章

泵与泵站第五版课后答案

水泵与泵站习题及答案

泵与泵站第五版课后答案13193

《水泵与水泵站》试题A参考答案

泵与泵站第五版课后答案

水泵与水泵站课后答案

水泵与水泵站考试计算题

水泵部分习题答案

泵与泵站第五章

水泵与水泵站课后答案

泵与泵站

最新《泵与泵站》第二章课后习题答案

泵与泵站-配套习题答案#(精选.)

水泵与泵站习题及答案

泵与泵站试题(答案)

水泵与水泵站--山东大学本科期末考试题库及答案

环工班,泵与泵站第五版课后答案
