煤矿电工学 张瑞华版

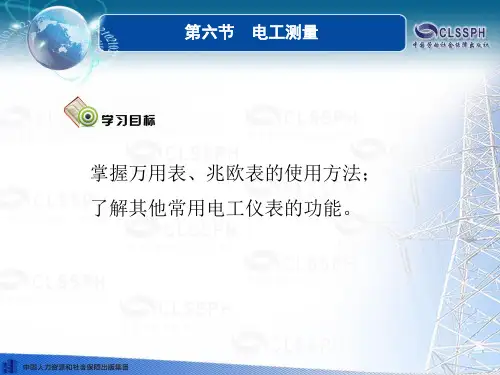

电子课件-《煤矿电工学(第二版)》-A10-3118 第六节 (2)
第六节 电工测量
五．电度表
电度表主要由电压线圈、电流线圈、铝质表盘、永久磁 体、硅钢片铁芯、机械传动机构、电度数的显示码盘、校 准装置等组成。
使用时将其串联在电路中，用于对电路用电量的测量。
第六节 电工测量
六、接地电阻测试仪 1．接地电阻测试仪的基本功能
接地电阻测试仪适用于电力、 邮电、铁路、石油、化工、通信、 矿山等部门测量各种装置的接地电 阻以及测量低电阻的导体阻值，还 可测量土壤电阻率及地电压。
第六节 电工测量
二、兆欧表 1．正确选用兆欧表
兆欧表俗称摇表、绝缘摇表或麦格表。兆欧表主要用来测量 电气设备的绝缘电阻，如电动机、电器线路的绝缘电阻，判断 设备或线路有无漏电现象、绝缘损坏或短路。
兆欧表的额定电压应根据被测电气设备的额定电压来选择。 测量500V以下的设备，选用500V或1000V的兆欧表； 额定电压在500V以上的设备，应选用1000V或2500V的兆欧 表； 对于绝缘子、母线等要选用2500V或3000V兆欧表。
一般的万用表可以测量直流电压、直流
电流、电阻、交流电压等，有的万用表还可
以测量音频电平、交流电流、电容、电感以
图1—48 万用表
及晶体管的值等。
第六节 电工测量
2．万用表的使用
（1）正确使用转换开关和表笔插孔 万用表有红与黑两只表笔（测棒），表笔可插入万用表 的“”和“”两个插孔里。 注意：一定要严格将红表笔插入“”极性孔里，黑表笔 插入“”极性孔里。 测量直流电流、电压等物理量时，必须注意正负极性。 根据测量对象，将转换开关旋至所需位置，在被测量大 小不详时，应先选用量程较大的高档试测，如不合适再逐 步改用较低的档位，以表头指针移动到满刻度的三分之二 位置附近为宜。
煤矿电工学第3章
2019/4/20
（5）主电路用垂直线绘制在图的左侧，控制电路用垂 直线绘制在图的右侧，控制电路中的耗能元件画在电 路的最下端。 （6）图中自左而右或自上而下表示操作顺序，并尽可 能减少线条和避免线条交叉。 （7）图中有直接电联系的交叉导线的连接点（即导线 交叉处）要用黑圆点表示。无直接电联系的交叉导线， 交叉处不能画黑圆点。 （8）在原理图的上方将图分成若干图区，并标明该区 电路的用途与作用；在继电器、接触器线圈下方列有 触点表，以说明线圈和触点的从属关系。
2019/4/20
15
国家规定从1990年1月1日起，电气图中的 文字符号和图形符号必须符合最新国家 标准。表3—1给出了部分常用电气图形 符号和文字符号。因为目前有些技术资 料仍使用旧国标，所以表中给出了新、 旧国标对照，以供参考。若需更详细的 资料，请查阅最新国家标准。
2019/4/20 16
采煤机组控制系统的主要电气设备 控制系统的电路组成及作用 控制原理
2019/4/20
53
第三章 采区机械设备的电气控制
第五节 装岩机的电气控制
2019/4/20
54
第五节 装岩机的电气控制
装岩机的电气设备布置 装岩机控制原理
2019/4/20
55
第三章 采区机械设备的电气控制
第六节 煤电钻和照明综合保护装置
四、 QJZ-200/1140型矿用隔爆兼本质 安全型真空电磁启动器
隔离换向开关
2019/4/20
44
2019/4/20
45
2019/4/20
46
QJZ-200（315、400）/1140（660）智能 矿用隔爆兼本安型电磁启动器

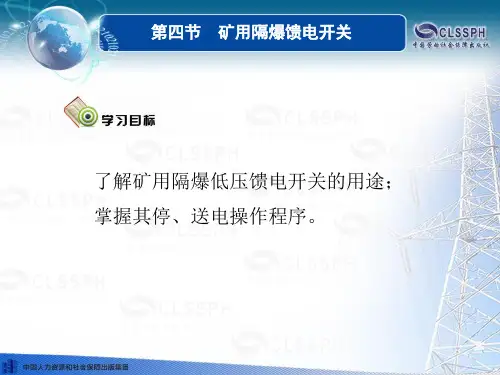

电子课件-《煤矿电工学(第二版)》-A10-3118 第四节 (3)
第四节 矿用隔爆馈电开关
一、用途及型号含义 1．用途
本馈电开关用于煤矿井下频率50Hz；额定电压 为1140V及660V；
额定电流550A的交流线路中，并具有失压、 过载、短路漏电保护功能，在正常情况下，作不 频繁的电缆通断使用。
第四节 矿用隔爆馈电开关
2．型号含义
DZKD型矿用隔爆型真空馈电开关型号含义如下：
第四节 矿用隔爆馈电开关
了解矿用隔爆低压馈电开关的用途； 掌握其停、送电操作程序。
第四节 矿用隔爆馈电开关
隔爆型低压馈电开关是带有自动跳闸装置的供电开关 ，对线路具有过载、短路、欠压、漏电、断相、失压等 保护作用，主要用在煤矿井下低压配电线路中。
特别是启动器在运行中漏电保护已解除，一旦发生电 动机负荷电路漏电，低压馈电开关保护立即动作，其内 部脱扣器装置自动跳闸，避免了人身与电气事故，保证 了低压设备安全运行。
第四节 矿用隔爆馈电开关
二、结构
前门上设有电压表，电流表，照明灯
及表示开关状态的红、黄、绿色信号灯；
中部设有kΩ表、mA表、照明灯及反映检
漏继电器状态的红、黄、绿色信号灯；下
Hale Waihona Puke 部设有3个按钮，分别是复位按钮、补偿
按钮、试验按钮；左侧为钢板焊接而成的
隔爆接线箱，其正面和下部各有2个电缆
接线口，接线箱的箱盖为铰链结构；右侧
第四节 矿用隔爆馈电开关
由于这种开关用于干线电路中配送电能，故称“馈电”开 关；
开关内具有脱扣装置，能自动跳闸，也称自动馈电开关。 矿用隔爆低压馈电开关适用于含有爆炸性气体（甲烷）和 煤尘的煤矿井下，在交流50Hz，电压1140V或660V以下的线 路中，作为供电系统总开关或分支开关。 DZKD型矿用隔爆型真空馈电开关作为移动变电站低压侧 总开关。
煤矿电工学姨第三章采区机械设备的电气控制课件
V电压互感器
A电流互感器
－直流电动机
交流电动机
18
第三章 采区机械电气控制设备
二、电气图的绘制原则（一）
电气图
由各种电气设备和电气元件图形符号和文字符号所组成
原理图
用来分析电路工作原理
安装图
用于安装和检修电路
只按照电 路连接关 系画出
2021/4/2
不考虑实 际安装位 置
即按照电 路连接关 系画出
保护装置。
2021/4/2
11
第三章 采区机械电气控制设备
本节小结
• 按纽－发出动作指令，动合触点发出启动指令；动断触点 发出停止指令。
• 接触器－执行指令，通断主回路。
2021/4/2
12
第三章 采区机械电气控制设备
思考题
• 3-1 说明按钮的结构和用途。画出其电路图形符 号和文字符号。
• 3-2 接触器主要由哪几部分组成，它有几种触点? 什么是常开触点和常闭触点?画出其各部分电路图 形符号和文字符号。
接线嘴 接线盒 按钮 按钮盒 启动按钮 停止按钮 向前按钮 向后按钮 停止按钮
2021/4/2
6
第三章 采区机械电气控制设备
普通按钮－结构、原理、电路符号
2021/4/2
7
第三章 采区机械电气控制设备
二、接触器－执行电器
• 接触器是一种利用电磁吸力
来动作的自动开关，执行主
令电器指令，适用于远距离
断路器
通断和保护 配电线路 有灭弧装置
主令电器
通断辅助回路 发出控制指令
无灭弧装置
执行电器
通断主回路 执行指令 有灭弧装置
5
第三章 采区机械电气控制设备

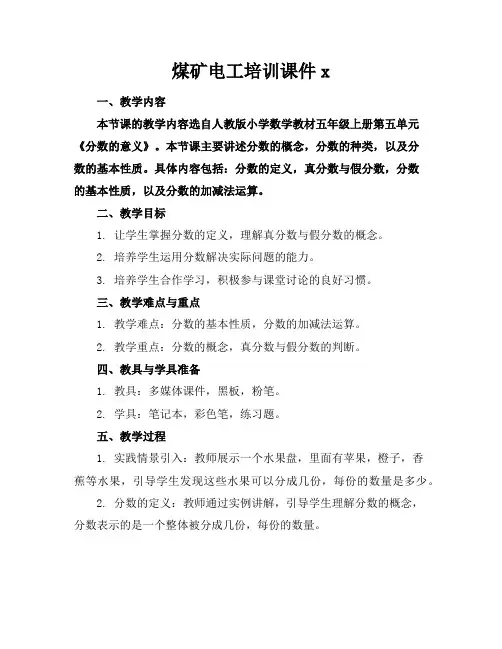

煤矿电工培训课件x
煤矿电工培训课件x一、教学内容本节课的教学内容选自人教版小学数学教材五年级上册第五单元《分数的意义》。
本节课主要讲述分数的概念，分数的种类，以及分数的基本性质。
具体内容包括：分数的定义，真分数与假分数，分数的基本性质，以及分数的加减法运算。
二、教学目标1. 让学生掌握分数的定义，理解真分数与假分数的概念。
2. 培养学生运用分数解决实际问题的能力。
3. 培养学生合作学习，积极参与课堂讨论的良好习惯。
三、教学难点与重点1. 教学难点：分数的基本性质，分数的加减法运算。
2. 教学重点：分数的概念，真分数与假分数的判断。
四、教具与学具准备1. 教具：多媒体课件，黑板，粉笔。
2. 学具：笔记本，彩色笔，练习题。
五、教学过程1. 实践情景引入：教师展示一个水果盘，里面有苹果，橙子，香蕉等水果，引导学生发现这些水果可以分成几份，每份的数量是多少。
2. 分数的定义：教师通过实例讲解，引导学生理解分数的概念，分数表示的是一个整体被分成几份，每份的数量。
3. 真分数与假分数：教师通过实例讲解，引导学生理解真分数与假分数的概念，真分数表示的是小于1的分数，假分数表示的是大于等于1的分数。
4. 分数的基本性质：教师通过实例讲解，引导学生理解分数的基本性质，即分子与分母同时乘或者除以相同的数（0除外），分数的大小不变。
5. 分数的加减法运算：教师通过实例讲解，引导学生理解分数的加减法运算规则，同分母分数相加减，分子相加减；异分母分数相加减，先通分，再按照同分母分数加减法的方法计算。
6. 随堂练习：教师出示练习题，学生独立完成，教师批改并讲解。
7. 例题讲解：教师出示例题，引导学生运用分数解决实际问题，如：小明有3个苹果，小红的苹果数量是小明的2倍，小华比小明多1个苹果，请问他们一共有几个苹果？六、板书设计1. 分数的定义2. 真分数与假分数3. 分数的基本性质4. 分数的加减法运算七、作业设计答案：小明：3/3，小红：6/3，小华：4/3答案：真分数：2/5，3/4；假分数：5/4，6/5八、课后反思及拓展延伸本节课通过实例讲解，使学生掌握了分数的概念，真分数与假分数的判断，以及分数的加减法运算。

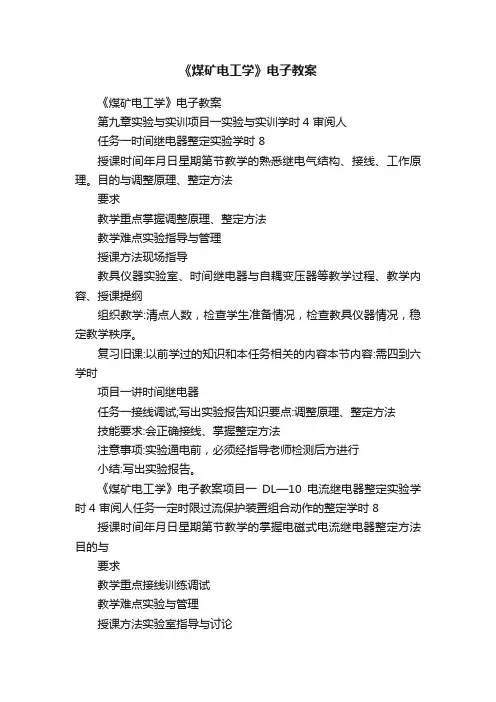

《煤矿电工学》电子教案
《煤矿电工学》电子教案《煤矿电工学》电子教案第九章实验与实训项目一实验与实训学时4 审阅人任务一时间继电器整定实验学时 8授课时间年月日星期第节教学的熟悉继电气结构、接线、工作原理。
目的与调整原理、整定方法要求教学重点掌握调整原理、整定方法教学难点实验指导与管理授课方法现场指导教具仪器实验室、时间继电器与自耦变压器等教学过程、教学内容、授课提纲组织教学:清点人数，检查学生准备情况，检查教具仪器情况，稳定教学秩序。
复习旧课:以前学过的知识和本任务相关的内容本节内容:需四到六学时项目一讲时间继电器任务一接线调试;写出实验报告知识要点:调整原理、整定方法技能要求:会正确接线、掌握整定方法注意事项:实验通电前，必须经指导老师检测后方进行小结:写出实验报告。
《煤矿电工学》电子教案项目一DL—10电流继电器整定实验学时4 审阅人任务一定时限过流保护装置组合动作的整定学时 8 授课时间年月日星期第节教学的掌握电磁式电流继电器整定方法目的与要求教学重点接线训练调试教学难点实验与管理授课方法实验室指导与讨论教具仪器继电器自耦变压器、电秒表等教学过程、教学内容、授课提纲组织教学:清点人数，检查学生准备情况，检查教具仪器情况，稳定教学秩序。
复习旧课:以前学过的知识和本任务相关的内容本节内容:项目一接线、调试任务一写出实验报告知识要点:电流继电器整定方法技能要求:学生操作技术的掌握注意事项:实验通电前，必须经指导老师检测后方可进行小结:学生讨论总结《煤矿电工学》电子教案项目一GL—10感应式电流继电器整定实验审阅人学时任务一定时限过流保护装置组合动作的整定学时8 授课时间年月日星期第节教学的熟悉感应式电流继电器的结构并掌握整定方法、特性曲线目的与要求教学重点掌握整定方法教学难点实验与管理授课方法实验室指导与讨论教具仪器刀开关、熔断器、滑线变阻器、安培表、继电器等教学过程、教学内容、授课提纲组织教学:清点人数，检查学生准备情况，检查教具仪器情况，稳定教学秩序。
矿山电工学第一章2
矿山电工学第一章2山东科技大学信电学院电气工程系山东科技大学信电学院电气工程系第三节高压供电设备在电力系统中，将能接通、断开或转换高压电路的电器统称为“高压开关电器”。
分立使用的高压开关电器有：熔断器、隔离开关、负荷开关、断路器4类。
补充内容：电弧产生的原因及灭弧方法1、电弧的发生与后果1）电弧产生的条件（1)电压10～20V以上。
（2)电流：80～100mA以上。
（3）内部原因 A、热电子发射。
B、强电场发射： C、碰撞游离，首先放电。
D、热游离现象。
2）电弧发生的后果 1）温度高，烧坏开关设备触头。
（2）不能及时断开电路。
（3）可能造成短路12山东科技大学信电学院电气工程系山东科技大学信电学院电气工程系2、电弧的熄灭与发展（1）去游离。
（2）游离≥ 去游离，电弧增强。
游离、去游离平衡，电弧维持。
游离≤去游离，电弧熄灭。
（3）去游离形式：复合、扩散。
带负荷拉隔离开关引起电弧（视频）3 4山东科技大学信电学院电气工程系 3、开关电器常用的灭弧方法1）速拉灭弧法：用高压开关断路弹簧。
触头分离速度4m／s —5m／s。
2）冷却灭弧法: 开关电器中也应用比较普遍。
3）吹弧灭弧法：横吹、纵吹、气吹、油吹、电动力吹、磁吹。
4）狭缝灭弧法：填料式熔断器属于狭缝灭弧法。
5山东科技大学信电学院电气工程系5）长弧切短法：金属栅(钢)灭弧。
6）多断口灭弧法：此法多用于高压开关。
F F F(a) (b)F FiFφ ii i(a)i吹弧方式 (a)横吹；(b)纵吹(b)(c)外力吹弧法 (a)电动力吹弧；(b)磁力吹弧；(c)磁吹弧61山东科技大学信电学院电气工程系 34山东科技大学信电学院电气工程系B 31(a)2A (b) 1将长电弧切割成若干短电弧(a)消弧栅侧视图;(b)消弧栅片切弧原理图1-静触头；2-动触头；3-金属栅片；4-电弧1 32 (a)13 3 42 532 (b)(c)(a) 灭弧室结构原理图(b)一相多个断口灭弧示意图(a)一个断口；(b)二个断口；(c)四个断口1-静触头；2-动触头；3-电弧；4-触头桥；5-绝缘拉杆7(a)灭弧室结构原理图；(b)真空灭弧室结构原理图8山东科技大学信电学院电气工程系山东科技大学信电学院电气工程系1、熔断器1、熔断器熔断器910山东科技大学信电学院电气工程系熔断器t/s40 30 20 10 0 IN/IR I/ A山东科技大学信电学院电气工程系1）高压熔路器 1）户内式高压熔路器RN:RN1、RN3、RN5—用于保护线路、设备。
煤矿安全电工培训教材
煤矿安全电工培训教材一、引言随着煤矿工业的迅速发展，电力设备的运行已成为矿山生产中不可或缺的一环。
煤矿电工是保障矿山电力供应、确保矿井安全与生产顺利进行的重要职业。
然而，由于煤矿作业环境的特殊性，电工在工作过程中也面临一系列的安全风险。
本教材旨在提供必要的理论知识和实践技能，全面培养煤矿安全电工的职业素养，确保他们能够在各种情况下安全地操作和维护电力设备。
二、基础知识1.1 煤矿电气安全基础知识1.1.1 煤矿电气安全法律法规1.1.2 电气事故的危害性和预防措施1.2 电力基础知识1.2.1 电流、电压和电阻的概念1.2.2 电力设备的分类与原理1.2.3 电力系统的组成与运行原理三、电工操作技能2.1 安全操作规程2.1.1 煤矿电气设备操作安全规程2.1.2 电气设备维护安全规程2.1.3 灭火装置使用规程2.2 电气设备安装与维护2.2.1 煤矿电气设备安装原则2.2.2 电缆敷设与接线技术2.2.3 煤矿照明装置维护与故障排除2.3 煤矿电气故障的分析与处理2.3.1 电气故障的常见类型与原因 2.3.2 故障诊断与排除方法2.3.3 应急处理流程与技巧四、应急处置与事故预防3.1 煤矿电气事故案例分析3.1.1 电气事故原因及后果3.1.2 安全事故案例分析与教训总结3.2 事故应急处理与救援技能3.2.1 煤矿电气事故应急处理流程 3.2.2 电气事故救援装备与操作技巧3.3 事故预防与安全管理3.3.1 电气设备巡检与维护3.3.2 煤矿电气安全管理制度与措施五、总结通过本教材的学习，煤矿安全电工将能够获得基础理论知识和操作技能，全面掌握煤矿电气设备的操作、维护和故障处理能力。
重视事故预防与安全管理，提升安全意识与应急响应能力。
总之，本教材的编写旨在为煤矿安全电工的专业提升和职业发展奠定坚实的基础，保障煤矿生产安全与可持续发展。
（注：本文内容仅做示例，实际使用请根据具体情况进行修改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/4/30
长治煤矿安全技术培训中心
18
❖ 三、煤矿供电系统
1、组成：各类电缆、地面变电所、中央变电所、采区变 电所、工作面配电点；
2、目前，煤矿采用的供电系统有深井供电系统和浅井供 电系统两种。
矿井一般为前者。
2020/4/30
长治煤矿安全技术培训中心
19
第二节 煤矿各级变电所
❖ 一、地面变电所
2020/4/30
长治煤矿安全技术培训中心
14
第三部分 本章专业技能部分
技能一 风电闭锁、瓦斯电闭锁的安装要求 技能二 风电闭锁、瓦斯电闭锁的调试与维护
2020/4/30
长治煤矿安全技术培训中心
15
第二章 煤矿供电系统
❖ 第一部分 本章系统理论部分 ❖ 第二部分 本章专业核心知识点部分
2020/4/30
❖ 三、预防电气起火灾的措施
1、合理选择电缆；热稳定性和动稳定性校验；“MA” 2、保护齐全、灵敏可靠； 3、使用阻燃材料； 4、线路检查：接线盒等； 5、定期进行电气设备绝缘试验； 6、照明灯具的管理：有护罩、安装合理、不准用其取暖；
2020/4/30
长治煤矿安全技术培训中心
11
❖ 四、电气火灾的扑灭
长治煤矿安全技术培训中心
16
第一部分 本章系统理论部分
第一节 煤矿供电系统 第二节 煤矿各级变电所
2020/4/30
长治煤矿安全技术培训中心
17
第一节 煤矿供电系统
❖ 一、煤矿电能来源
《安全规程》双回路电源 变电所、配电所、变流所
❖ 二、煤矿电压等级
1、煤矿电压等级 2、煤矿供电线路电压等级的选择原则 输送功率、输送距离 3、煤矿10KV和6KV高压下井的比较
长治煤矿安全技术培训中心
9
第三节 煤矿井下电气火灾及其 预防
❖ 一、造成电气火灾的原因
1、漏电火灾； 2、短路火灾； 3、过负荷火灾； 4、接触电阻过大火灾； 5、静电火灾；电压高达10万伏，极易引起瓦斯、煤尘爆炸与
火灾。
2020/4/30
长治煤矿安全技术培训中心
10
❖ 二、电气火灾的危害
1、瓦斯、煤尘爆炸； 2、财产损失； 3、火风压、导致矿井通风紊乱； 4、产生有毒有害的气体，导致人员伤亡；
❖ 三、触电的预防措施
两方面的措施：尽量避免触电的措施、减少触电的措施
2020/4/30
长治煤矿安全技术培训中心
7
☆避免触电的措施：
1、将裸露导体的带电设备安装在一定的高度； 2、将容易接近的设备装在密闭的外壳内，并设闭锁装置； 3、经常接触的设备加以绝缘； 4、悬挂各种警示牌； 5、加强用电管理 规程、制度 6、使用、维护、检修时要注意。
2020/4/30
长治煤矿安全技术培训中心
6
4、触电时间：快速断电
电压（V）
127
380
660
允许接触 经验值
1
时间（S） 规定值
1
0.57
0.47
0.40
0.25
5、人体电阻：通常井下人体电阻为：1000Ώ~2000 Ώ，一般 以1000Ώ考虑。
6、电流流经的途径：从脚到脚是危险性最小的。
7、人体的健康状况
☆减少触电危险的措施：
1、电压等级 10（6）KV、1140V、3300V、660V、127V、36V 2、变压器中性点不直接接地 3、漏电保护和保护接地
2020/4/30
长治煤矿安全技术培训中心
8
❖ 四、触电的救治
1、迅速将触电者脱离电源； 2、及时实施救护：三种情况 3、救护方法
2020/4/30
首先切断火源、视情况采取合理的方法。 1、直接灭火法 水、沙子（或岩粉）或化学灭火器等。油类火灾的扑灭； 2、隔绝灭火法 3、混合灭火法 密闭、灌浆、惰性气体
2020/4/30
长治煤矿安全技术培训中心
12
第四节 煤矿安全作业制度
❖ 一、工作票制度
签发人、工作负责人（监护人）、工作许可人、工作人员
❖ 二、工作许可制度
2020/4/30
长治煤矿安全技术培训中心
4
第一节 煤矿供电概述
❖ 一、煤矿供电基本要求
1、供电安全 ： 2、供电可靠：不间断性、连续性（双回路、用户分类）。 3、供电质量好：电压、频率 4、供电经济：投资、运行费用
❖ 二、煤矿安全用电的其他要求
1、“三无”、“四有”、“两齐”、“三全”、“三坚持”； 2、原煤炭部制定的井下电气安全10条措施； 3、“三专两闭锁”的内容。
2
第一章 煤矿供电安全
❖ 第一部分 本章系统理论部分 ❖ 第二部分 本章专业核心知识点部分 ❖ 第三部分 本章专业技能部分
2020/4/30
长治煤矿安全技术培训中心
3
第一部分 本章系统理论部 分
第一节 第二节 第三节 第四节
煤矿供电概述 触电危害及预防 煤矿井下电气火灾及其预防 矿井安全作业制度
煤矿电工学
长治煤矿安全技术培训中心
田德彪
主要学习内容
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章
煤矿供电安全 煤矿供电系统 煤矿供电三大保护 煤矿输变电设备 煤矿低压电器设备 煤矿高压电气设备 矿用电气设备防爆 煤矿常用电工工具、测量仪器、仪表
2020/4/30
长治煤矿安全技术培训中心
任务： 组成： （一）煤矿地面变电所的位置的确定 1、煤矿地面变电所确定的原则 进出线、环境、地形地质条件、交通、扩容 2、地面变电所的布置 35KV部分、10KV部分
2020/4/30
长治煤矿安全技术培训中心
20
（二）地面变电所主结线 包括：一次结结线、二次母线和配出线的结线。 1、地面变电所一次结线 2、地面变电所二次结线 一般煤矿变电所多采用单母线分段式结线 3、地面变电所配出线的结线 （三）矿井地面变电所结线实矿安全技术培训中心
5
第二节 触电危害及预防
❖ 一、触电及触电危害
1、点击：电流流经人体器官、最危险； 2、电伤：电流的热效应； 3、触电的方式：单相触电、两相触电(最严重)、跨步电压
触电； 目前，煤矿触电死亡事故中，大部分是单相触电。
❖ 二、触电危害的影响因素
1、电流：30mA、交流电； 2、电压：36V、人体电阻； 3、频率：50~60HZ
工作许可人由值班员担任、但不签发工作票。
❖ 三、停、送电制度
❖ 四、高压倒闸、试验操作票制度和工作监护 制度
2020/4/30
长治煤矿安全技术培训中心
13
第二部分 本章专业 核心知识点部分
本章专业知识点主要包括的内容
1、煤矿供电的四个基本要求； 2、不同类型的煤矿负荷应采用的供电方式； 3、煤矿井下防触电的措施； 4、电气火灾的预防措施及扑灭电气火灾时的注意事项。 5、“三专两闭锁”的内容、作用及适用范围。 6、煤矿企业安全作业制度。
