4-1.T0103蒸汽伴热管施工方案
蒸汽管道施工方案
蒸汽管道施工方案蒸汽管道施工方案一、项目概况本项目为某工厂蒸汽管道的新建施工工程，工程总长度约为2000米，管道直径为32mm，设计压力为1.0MPa。
二、施工准备1. 施工前需准备好所需的材料和设备，包括管道、管件、阀门、法兰等。
2. 组织施工人员进行技术培训和安全教育，确保施工人员具备必要的技术和安全意识。
3. 按照设计要求进行场地准备，确保施工区域清理干净，排水通畅。
三、施工过程1. 管道敷设：根据设计图纸，按照施工顺序逐段敷设管道，确保管道的平直和牢固固定。
2. 管道连接：采用法兰连接方式，将管道与管道、管道与设备进行连接，确保连接牢固，不漏水。
3. 阀门安装：根据设计要求，在管道中适当位置安装阀门，用于调控和切断蒸汽流量。
4. 绝缘施工：对管道进行绝缘处理，防止蒸汽散热。
5. 检查测试：完成管道施工后，进行压力测试和泄漏检查，确保管道的安全性和可靠性。
6. 固定牢固：对已完成的管道进行固定，用支架或支吊架进行牢固固定，保证管道的稳定性和安全性。
四、安全保障1. 施工过程中要严格按照有关安全规定进行操作，对施工人员进行安全教育和监督。
2. 管道施工现场设置安全警示标志和警戒线，确保施工区域的安全。
3. 对施工现场进行严密的安全检查，消除安全隐患和防止事故发生。
五、质量保障1. 施工过程中对管道及相关设备进行严格的质量检查，确保材料和设备的质量符合要求。
2. 管道连接处需要进行泄漏测试，确保连接牢固、不漏水。
3. 施工结束后进行全面的质量验收，确保施工质量符合规定标准。
六、环保措施1. 管道施工过程中要进行垃圾分类和集中处理，避免对环境造成污染。
2. 严禁违法排污行为，对蒸汽管道施工所产生的废水、废气等进行规范处理，保护环境。
以上为蒸汽管道施工方案，施工过程中需严格按照相关规定进行操作，确保工程质量和安全。
同时，还需注意环境保护，避免对环境造成污染。
在施工过程中，如有问题及时报告和解决，保证工程顺利进行。
蒸汽管道铺设施工方案模板
蒸汽管道铺设施工方案模板1. 引言本方案旨在提供蒸汽管道铺设施工的详细步骤和安全措施，确保施工过程安全高效。
2. 工程概述本次工程旨在铺设蒸汽管道，将蒸汽从发电厂输送至周边工厂。
工程包括土建工程、管道安装工程以及相关配套设施的建设。
本方案将详细介绍施工的每个阶段和所需的材料、设备。
3. 工程计划3.1 前期准备在正式施工之前，需要进行以下准备工作：•编制详细的工程施工计划和时间安排；•确定所需的材料和设备，并提前采购；•调查工程现场，确定地质状况和土壤情况，并制定相应的施工方案；•检查工程现场的安全条件，并采取必要的安全措施。
3.2 施工阶段3.2.1 土建工程•清理工程现场，清除杂草、垃圾等；•进行场地平整和基础建设，包括基础混凝土浇筑；•安装基础支架和固定设备。
3.2.2 管道安装工程•根据设计图纸，安装管道支架；•安装并连接各个管道段，确保连接牢固；•完成管道的密封和防腐处理；•进行管道的压力测试和泄漏检查。
3.2.3 配套设施建设•安装调压阀、安全阀、温度传感器等相关设备；•安装仪表盘和控制系统；•进行设备的调试和测试。
3.3 完工阶段•进行系统整体的功能测试，确保系统正常运行；•进行施工的验收工作，包括系统的安全性、稳定性等方面的检查；•清理工程现场，清除施工中产生的废料和垃圾；•编制完工报告，总结施工过程中的经验和教训。
4. 安全措施在整个施工过程中，必须严格遵守以下安全措施：•所有人员必须佩戴安全帽、安全鞋等个人防护装备；•在危险区域设置明显的警示标志，并采取必要的安全防护措施；•使用合格的设备和工具，并定期进行维护和检修；•提供必要的安全培训，确保施工人员了解操作规程和安全注意事项；•配备足够数量的灭火器和急救设备，并定期检查和维护。
5. 施工质量控制为确保施工质量，需采取以下措施：•按照相关标准和规范进行施工，确保管道的强度和密封性；•进行管道材料的检验，确保材料符合质量要求；•进行施工现场的质量检查，及时发现和解决质量问题；•测量和记录管道的尺寸和位置，并进行必要的调整。
蒸汽管道安装施工方案
蒸汽管道安装施工方案一、前言随着社会进步和科技发展，蒸汽管道作为重要的输送介质，在工业、能源、化工和建筑等领域得到越来越广泛的应用。
蒸汽管道的安装施工是保证蒸汽管道正常运行的重要环节之一，其质量直接关系到整个蒸汽输送系统的安全运行。
本文将从管道材料、施工工艺、安装要求、验收等方面，对蒸汽管道的安装施工方案进行详细介绍。
二、管道材料的选择1.管道的选材原则蒸汽管道选材应根据介质的物理化学特性、温度、压力、流量、使用寿命等因素进行综合考虑。
一般应选用高温高压合金钢管或不锈钢管作为主要材料，以保障管道的安全和寿命。
2.管道连接材料的选择管道连接材料包括法兰、弯头、三通、四通、管节等，其材料应与管道相同，一般使用铸铁法兰、锻钢法兰、锻钢弯头等。
三、施工工艺1.管道铺设管道铺设应遵守《钢质管道安装技术规程》（GB50235-1997）的要求，铺设前应制定详细的施工方案。
在施工过程中，应采用水平仪等测量工具，确保管道的水平度和垂直度符合要求。
2.管道焊接管道的焊接应遵守《钢质焊接工艺》（GB/T 983-1995）的要求，采用手工电弧焊接和气体保护焊接，焊缝100%探伤合格后方可防腐。
3.管道支架安装管道支架安装应按照《建筑钢结构制作与安装技术规程》（JGJ81-2002）的要求进行，支架的材质应当与管道的材质相同或相似，连接件必须牢固可靠。
4.管道绝热管道绝热应根据所输送的介质的温度和压力，选取合适的绝缘材料，将管道表面进行包覆，以减少蒸汽的温度损失。
绝热层应包覆严密，无明显滑动、脱落等现象。
四、安装要求1.尺寸精度要求管道的各种尺寸，如管径、壁厚、法兰厚度、螺栓孔距等，应符合设计要求及相关标准规定，细节处理应精细，存在漏洞，一定要紧盯。
2.质量要求管道应满足工艺要求，确保管道的表面光洁，无较大凸起、凹陷和划伤等瑕疵，弯头、法兰等板件必须平整。
焊缝的质量应符合标准，无裂缝、气孔、夹渣等缺陷。
3.安全要求蒸汽管道的施工应符合安全生产的要求，施工现场必须封闭，应在管道压力试验前对施工现场实施安全检查，并配备必要的安全设施和器具，如防跌落网、防眩光玻璃等。
蒸汽管道工程施工方案及工艺方法
蒸汽管道工程施工方案及工艺方法本文档旨在提供蒸汽管道工程的施工方案和工艺方法，以确保施工过程安全、高效。
一、前期准备在施工开始前，需要进行以下准备工作：1. 设计评审和施工图纸：确保施工图纸准确无误，并与设计方进行评审，以确保施工符合设计要求。
设计评审和施工图纸：确保施工图纸准确无误，并与设计方进行评审，以确保施工符合设计要求。
2. 材料准备：根据设计要求，准备所需的管道材料、配件和焊接材料等。
确保采购的材料符合相应的标准和质量要求。
材料准备：根据设计要求，准备所需的管道材料、配件和焊接材料等。
确保采购的材料符合相应的标准和质量要求。
3. 施工设备准备：准备必要的施工设备，如切割机、焊接机、起重设备等。
确保设备完好并经过检修。
施工设备准备：准备必要的施工设备，如切割机、焊接机、起重设备等。
确保设备完好并经过检修。
二、施工步骤蒸汽管道工程的施工步骤如下：1. 基础施工：根据设计要求，在施工现场进行基础工程施工，确保管道的支撑和安装基础的稳固。
基础施工：根据设计要求，在施工现场进行基础工程施工，确保管道的支撑和安装基础的稳固。
2. 开挖和敷设：根据设计要求开挖管道沟槽，并进行管道的敷设和安装。
确保管道的水平和垂直度符合要求。
开挖和敷设：根据设计要求开挖管道沟槽，并进行管道的敷设和安装。
确保管道的水平和垂直度符合要求。
3. 焊接：根据设计要求，进行管道的焊接工作。
确保焊接质量符合相关标准和要求。
焊接：根据设计要求，进行管道的焊接工作。
确保焊接质量符合相关标准和要求。
4. 防腐、绝缘材料安装：根据设计要求，在管道上进行防腐和绝缘材料的安装。
确保管道具备防腐和绝缘的性能。
防腐、绝缘材料安装：根据设计要求，在管道上进行防腐和绝缘材料的安装。
确保管道具备防腐和绝缘的性能。
5. 试压和检测：完成管道施工后，进行试压和检测工作，确保管道的安全性和密封性。
试压和检测：完成管道施工后，进行试压和检测工作，确保管道的安全性和密封性。

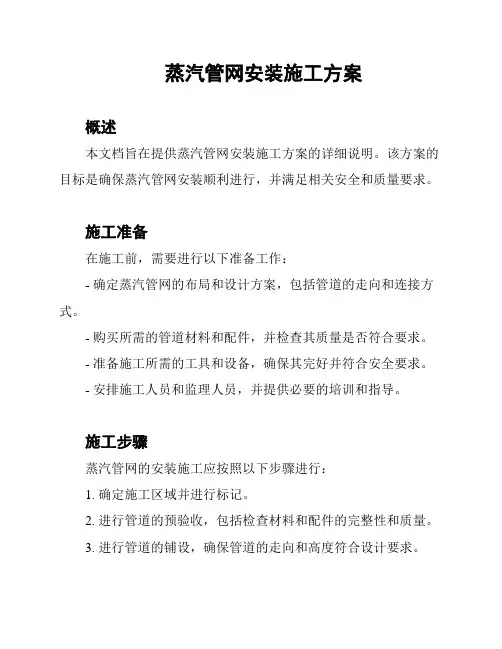

蒸汽管网安装施工方案
蒸汽管网安装施工方案概述本文档旨在提供蒸汽管网安装施工方案的详细说明。
该方案的目标是确保蒸汽管网安装顺利进行，并满足相关安全和质量要求。
施工准备在施工前，需要进行以下准备工作：- 确定蒸汽管网的布局和设计方案，包括管道的走向和连接方式。
- 购买所需的管道材料和配件，并检查其质量是否符合要求。
- 准备施工所需的工具和设备，确保其完好并符合安全要求。
- 安排施工人员和监理人员，并提供必要的培训和指导。
施工步骤蒸汽管网的安装施工应按照以下步骤进行：1. 确定施工区域并进行标记。
2. 进行管道的预验收，包括检查材料和配件的完整性和质量。
3. 进行管道的铺设，确保管道的走向和高度符合设计要求。
4. 连接管道和配件，使用合适的焊接或螺纹连接方法，并确保连接牢固可靠。
5. 进行系统的测试和调试，包括检查管道的气密性和排放管道内的杂质。
6. 完成蒸汽管网的绝热处理，确保蒸汽的热损失最小化。
7. 进行最终验收，包括检查系统的运行状态和安全性能。
施工安全在蒸汽管网的安装施工中，应注重施工安全，包括以下方面：- 确保施工人员使用适当的个人防护装备，并进行必要的安全培训。
- 定期检查和维护施工设备，确保其正常工作。
- 严格遵守相关安全规范和操作规程，防止意外事故的发生。
- 紧急情况的应急预案和救援措施。
施工质量控制为确保蒸汽管网的安装质量，需要进行以下质量控制措施：- 对管道材料和配件进行严格检查和验收，确保其符合标准要求。
- 在施工过程中进行工艺和质量检查，及时发现和纠正施工中的问题。
- 使用专业设备和仪器进行管道的测试和调试，确保其性能和安全性。
- 与相关部门和专业机构合作，进行最终验收和检测。
以上即为蒸汽管网安装施工方案的基本内容，希望能为您的项目提供有益的参考和指导。
如有任何问题，请随时联系我们。

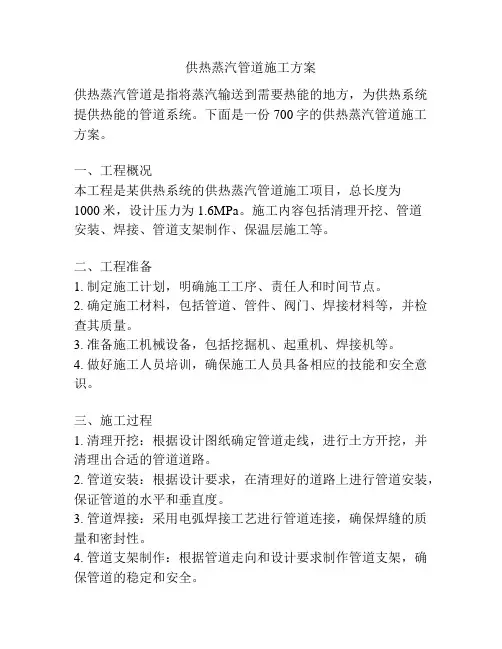

供热蒸汽管道施工方案
供热蒸汽管道施工方案供热蒸汽管道是指将蒸汽输送到需要热能的地方，为供热系统提供热能的管道系统。
下面是一份700字的供热蒸汽管道施工方案。
一、工程概况本工程是某供热系统的供热蒸汽管道施工项目，总长度为1000米，设计压力为1.6MPa。
施工内容包括清理开挖、管道安装、焊接、管道支架制作、保温层施工等。
二、工程准备1. 制定施工计划，明确施工工序、责任人和时间节点。
2. 确定施工材料，包括管道、管件、阀门、焊接材料等，并检查其质量。
3. 准备施工机械设备，包括挖掘机、起重机、焊接机等。
4. 做好施工人员培训，确保施工人员具备相应的技能和安全意识。
三、施工过程1. 清理开挖：根据设计图纸确定管道走线，进行土方开挖，并清理出合适的管道道路。
2. 管道安装：根据设计要求，在清理好的道路上进行管道安装，保证管道的水平和垂直度。
3. 管道焊接：采用电弧焊接工艺进行管道连接，确保焊缝的质量和密封性。
4. 管道支架制作：根据管道走向和设计要求制作管道支架，确保管道的稳定和安全。
5. 保温层施工：在管道安装完成后，进行保温层施工，采用隔热材料进行包裹，以减少能量损失。
6. 管道试压：在施工完成后，对管道进行水压试验，确保管道的密封性和耐压性能。
7. 管道绝缘：在试压合格后，进行绝缘处理，以防止管道结露和能量损失。
四、安全措施1. 施工现场设置警示标志，提醒周围人员注意安全。
2. 施工人员必须配戴安全帽、安全鞋等个人防护用品。
3. 施工期间，严禁吸烟、明火等火源。
4. 施工机械设备操作人员必须严格按照操作规程进行操作。
5. 管道焊接工作必须由具备相应资质的焊工进行，且必须经过焊缝质量检验。
五、质量检验1. 对焊缝进行目测和射线检验，确保焊缝质量。
2. 对管道安装质量进行抽检，确保安装牢固。
3. 对管道试压结果进行检验，确保管道的密封性能。
以上就是一份700字的供热蒸汽管道施工方案，希望对您有所帮助。
蒸汽管道安装施工方案
3．3．3 管道组对 a 管道组成件组对时，应用砂轮机清理坡口边缘 10mm 范围内的油污、毛刺、锈
斑、氧化皮、油漆及其它对焊接有害的物质。 b 管子组对采用专用对卡具，确保管子直度和组对间隙。不得用强力对口、加偏
垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。 c 壁厚相同的管子、管件组对时，应使内壁平齐，其错边量不应超过壁厚的 10%，
焊接要求相同。
采用卡具组对拆除卡具时，不应损伤母材，拆除后应对残留痕迹打磨修整，并认真
检查。 d 焊接 焊接中应注意起弧和收弧处的质量，收弧时应将弧坑填满，多层焊的层间接头应错
开。除工艺上有特殊要求外，每条焊缝应一次连续焊完，若因故被迫中断，应根据工艺 要求采取措施防止裂纹，再焊前必须检查，确认无裂纹后，方可近原工艺要求继续施焊。
且不大于 2mm。 d 不同壁厚的管子、管件组对时，当内壁错边量超过 2mm 或外壁错边量大于 3mm
时，应进行修整。修整方法按规范 GB50235—97 中图 5．0．8 进行。 3．3．4 管道焊接
a 焊接方法： 焊接方法应按设计要求选择，若设计无要求，一般对接焊缝宜选用氩电联焊，管— 法兰焊宜采用手工电弧焊。 b 焊前准备 手工钨极氩弧焊宜用钨棒或钬钨棒，使用氩气的纯度应在 99．9%以上。 c 点固焊 焊件组对时，点固焊及固定卡具焊缝的焊接，选用的焊接材料及工艺措施应与正式
筑龙网
名称
图示
S
C
b
α
b s
V 型坡口
α c
≤8 1．5~2．5 1~1．5
＞8
2~3
1~1．5
600~700 600~650
b 焊口组对前，应检查坡口的质量、尺寸及角度应符合要求，表面不得有裂纹、 夹层等缺陷。
蒸汽盘管安装施工方案
蒸汽盘管安装施工方案简介本文档旨在提供一个蒸汽盘管安装施工方案，确保项目能够按照规定进行安全、高效地完成。
施工准备在进行蒸汽盘管安装施工前，需要完成以下准备工作：1. 确定安装位置和数量：根据工程要求和设计图纸，确定盘管的安装位置和数量。
2. 准备施工材料和工具：根据项目需求准备所需的蒸汽盘管、管件、密封材料等，确保材料的质量和数量充足。
同时，准备好必要的工具和设备，包括焊接工具、切割工具等。
3. 确定安装团队：组建一支经验丰富、技术娴熟的安装团队，确保施工质量和安全。
安装过程以下是蒸汽盘管的安装过程：1. 清理安装区域：清理安装区域，确保没有障碍物和杂物。
2. 安装支架：根据设计图纸，安装蒸汽盘管支架，确保支架牢固可靠。
3. 安装蒸汽盘管：根据设计要求，安装蒸汽盘管，并将其与支架连接。
在安装过程中，确保管段的平整和正确连接。
4. 连接管道：根据设计要求，将蒸汽盘管与供水管道和回水管道连接。
在连接过程中，确保管道的完整性和紧密性。
5. 密封处理：对盘管连接处进行密封处理，确保连接处的气密性和防漏效果。
6. 安装附件：根据项目要求，安装蒸汽盘管的附件，如温度控制器、压力表等。
7. 系统测试：完成安装后，进行系统测试，确保蒸汽盘管能够正常运行和达到设计要求。
安全注意事项在进行蒸汽盘管安装过程中，需要注意以下安全事项：1. 蒸汽盘管安装必须由专业人员进行，严禁非专业人士操作。
2. 在安装过程中，严禁使用损坏或质量不合格的材料和工具。
3. 在焊接和切割过程中，必须佩戴防护设备，如焊接面罩、手套等。
4. 在操作过程中，严禁使用火源或其他易燃物品。
5. 施工现场必须保持整洁，防止跌倒和其他事故发生。
以上是关于蒸汽盘管安装施工方案的内容，希望能对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津思多而特临港仓储有限公司T0103蒸汽伴热改造工程
施
工
方
案
天津森发机电设备安装工程有限公司
2013/5/9
一、工程概况
本工程位于天津思多而特临港仓储有限公司T0103管线，工艺管线长度为460米，拆除保温及伴热带后进行伴热管的安装，要求为4根伴热管，总长为1900米，并根据现场实际情况制作安装相应的分配站。
二、施工依据
2.1《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-97
2.2《工业金属管道工程施工及验收规范》GB50235-97
2.3《石油化工钢制管道工程施工工艺技术规程》SHJ517-93
2.4《工业金属管道工程质量检验评定标准》GB50184-93
三、施工准备
3.1材料检验
3.1.1所有施工用料应符合设计要求，且有质量证明书或合格证。
3.2施工机具
3.2.1施工设备：电焊机、焊条烘干设备等；
3.2.2施工机具：磨光机、无齿锯、气体切割器等；
3.2.3施工工装：弯管器
3.3作业条件
3.3.1被伴热的主管已安装；
3.3.2伴热介质的主管已安装；
四、施工工艺
4.1施工程序：见图4.1。
图 4.1 施工程序图
4.2伴热站应进行集中预制，预制时要按设计文件的要求开孔和焊接支管，开孔宜采用机械方法，预制时应采取措施防止焊接变形。
4.3伴热站的安装位置，应按设计文件要求进行摆布，如设计文件无规定时，应考虑现场情况，由工程技术人员画出布置图，伴热站的布置应以管线布置就近、集中为原则，尽量减少工程量。
4.4伴热站伴热线引出点到主管的管线布置应充分考虑对保温工程的影响和外观的美观，要求成排成束布置，典型的管道布置见图4.4。
图4.4伴热线空间布置示意图
4.5疏水器安装时，应注意介质流入方向和安装方向，根据疏水器的型号决定是水平安装或垂直安装，其安装位置应易于拆卸维护。
4.6伴热管应与主管绑扎牢固，禁止伴热管与主管焊接，绑扎间距应符合下表4.7的规定。
4.6.1伴热管不允许与主管直接接触时，应采取有效的隔离措施。
4.6.2绑扎材料应选择对主管要无污染材料如镀锌铁丝，必要时应采取隔离材料。
4.7伴热管经过主管法兰，特别是法兰式阀门（包括调节阀等仪表件）时，应充分考虑拆卸维护，增加可拆卸连接件，如法兰、活接头等。
4.8伴热管直线长度如设计文件有规定的，按设计文件的要求实施，若设计文件无规定，其长度一般不宜超过30米，若超过30米，应设置Ω型膨胀弯。
五、质量标准
5.1伴热管线的煨弯，应符合标准、规范的要求，严禁煨扁，煨制时应尽量考虑利用煨弯工具进行冷煨加工，热煨时要注意加热温度。
5.2伴热管安装要与主管要平行，排列整齐，定位正确、牢固。
5.3伴热管与主管要绑扎牢固，符合要求。
5.4伴热线的焊接必须按相关标准进行，焊缝必须焊两遍，外观成型美观，焊缝外表不得有飞溅、夹渣等现象。
5.5伴热管在使用前应进行除锈和刷油。
5.6伴热管应逐根进行吹扫，吹扫前应将疏水器或疏水器的芯拆除，吹扫合格后，再将疏水器复位，并检查疏水器的工作情况，做好记录。
5.7伴热管线的试验执行《工业管道强度、严密性试验施工通用工艺》的有关规定。
六、成品保护
6.1蒸汽分配站预制完后，必须及时地将敞口处用胶布封堵。
6.2现场安装完的伴热管应及时捆扎，必要时应加支撑。
6.3安装完的伴热管，施工人员不得在伴热管线上行走，也不得被用作吊装支撑点。
6.4现场安装完后蒸汽分配站上所有法兰螺栓要进行防腐保护。
七、安全技术措施
7.1 所有参与施工的人员进场施工前必须进行相应的安全培训以及认真阅读本项目《管道施工安全方案》，施工过程中认真落实并执行方案中要求的措施。
7.2 每天开工前必须进行班前交底会，把当天的工作、安全注意事项详细的交代给每一位作业人员，做到人人知安全、人人懂安全。
7.3参加施工的全体人员必须经过安全教育，且通过考核。
7.4对参加登高等特殊作业的人员必须经体检合格方可作业。
7.5进入现场必须戴安全帽，登高作业系安全带，穿防滑鞋，并按正确方法使用安全用具。
7.6严格遵守厂方的防火规定，消防器具必须配置齐全。
并有有效的防火措施，任何地方动火均需办理热作业证。
7.7在易燃、易爆环境中施工，电焊机用的手把软线、接地线应绝缘良好，就近接地。
严禁接地线接在石油化工生产设备、管道及与之相连的钢结构上。
7.8在易燃易爆生产设备、管道上动火时，应编制安全措施。
在设备、管道所有出入口加设法兰盖或盲板隔离，严禁只用阀门隔断，并经置换、吹扫、清洗、分析合格，方可动火。
7.9现场平面布置应符合安全防火规定和保证消防道路的畅通。
7.10每天施工前必须办理作业许可证，经甲方确认具备施工条件后方可施工。
