快换接头原理快换接头是一种用于连接和拆卸管道、设备和工具的装置，它具有快速、高效、安全的特点，广泛应用于工业生产、建筑工程、航空航天等领域。
快换接头的原理主要包括密封原理、连接原理和拆卸原理。
密封原理是快换接头能够防止液体或气体泄漏的关键。
快换接头通常采用O型密封圈或其他密封结构，确保连接处的密封性。
当两个连接部分通过快换接头连接时，密封圈能够被压缩并填充连接间隙，阻止液体或气体从接头处泄漏。
这种密封原理保证了管道系统的安全运行。
连接原理是指快换接头能够快速连接两个部件或设备。
快换接头通常采用螺纹、卡扣、插销等方式进行连接。
例如，某些快换接头具有内外螺纹结构，通过旋转内螺纹使其与外螺纹相互咬合，从而实现连接。
另外，一些快换接头还具有自锁功能，一旦连接完成，接头会自动锁定，确保连接的牢固性和稳定性。
拆卸原理是指快换接头能够快速拆卸连接的部件或设备。
快换接头通常采用按键、拉杆、手柄等方式进行拆卸。
例如，某些快换接头具有按键结构，只需按下按键即可解除连接，方便快速拆卸。
另外，一些快换接头还具有安全锁定装置，确保在操作过程中不会意外拆卸。
快换接头的原理使其具有许多优点。
首先，快换接头能够快速连接和拆卸，节省了大量的时间和人力成本。
其次，快换接头具有良好的密封性能，能够有效防止泄漏，保证系统的安全运行。
此外，快换接头还具有结构简单、使用方便、可靠性高等特点。
在实际应用中，快换接头可以根据不同的需求选择不同的型号和材料。
例如，对于高压、高温的工作环境，可以选择耐高温、耐腐蚀的快换接头；对于易损部位频繁更换的场合，可以选择带有快速连接功能的快换接头，以提高工作效率。
快换接头是一种具有快速、高效、安全特点的连接装置，其原理包括密封原理、连接原理和拆卸原理。
快换接头的应用广泛，可以提高工作效率，保证系统的安全运行。
在选择和使用快换接头时，需要根据实际需求选择适当的型号和材料。
通过合理使用快换接头，可以为各行各业的生产和施工提供便利和保障。
快速接头
结构分类
两端开放
两端开闭
单路开闭
不链接时：当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体因母体与子体共同阀门弹簧力的作用 力运作下而断开，子体与母体的阀门各自闭合，瞬间阻断流体流动 。
链接时：当子体插入母体时，套圈在弹簧的作用下回到原来的位置，钢珠滚动锁紧子体紧密连接，同时母体 与子体的阀门互相推动而打开，流体流通，O型圈能完全阻断流体的渗漏 。
无泄漏的O形圈密封可用于真空和压力系统，可与其他进行互换。推入式连接使操作快捷方便，大面积的锁定 装置确保更牢固的夹住管茎。
全流量快速接头
最大工作压力414 bar (6000 psig)，不锈钢、碳钢和黄铜材质，光滑、开放式内腔，两端不带阀，使压降 最小于通用型模具接口。彻底实现模具互换操作的简单化，加强防锈功能，种类多样。 使用注意事项： 注意 请不要用于适用流体以外的流体。 使用时不要超过最高使用压力限制。 不要在使用温度范围以外使用，防止造成密封材料磨损或泄漏。 不要进行人为的击打、弯曲、拉伸、防止造成破损。 不要在混入金属粉或砂尘等地方使用，防止造成工作不良或泄漏。 螺纹类的安装，在安装时不要超过最大紧固扭矩，防止造成破损。 不要使用带裂缝的软管，防止造成泄漏或脱落。 如用于有震动、冲击的机器会造成耐久性降低。
特点
1、省时省力：通过快速接头拆断和连接油路时，动作简单、节省时间和人力。 2、省油：折断油路时，快速接头上的单向阀可封闭油路，油不会流出，避免油液、油压损失。 3、环保：快速接头折断和连接时，油不会洒漏，保护环境。 4、设备化整为零，方便运输：大型设备或是需要便于携带的液压工具，使用快速接头分拆后运输，到达目的 地后再组装使用。 5、经济：以上各种优点都为客户创造了经济价值。
主要用于离子冷却装置配管、酿酒装置、工作机器的切削油配管、洗车机器。通过简单的杠杆操作连接，可 输送液体、气体、粉末等。主体材质、尺寸以及安装形状丰富多样。
快换接头的工作原理
快换接头的工作原理快换接头是一种用于快速连接和断开管道或设备的装置。
它通常由两个连接部分组成，一个连接到管道的末端，另一个连接到需要接入或断开的设备上。
快换接头的工作原理可以概括为以下几个步骤：1.选择适当的接头类型：根据管道的直径、工作压力和介质特性，选择合适的接头类型。
常见的快换接头类型包括法兰接头、卡箍接头、螺纹接头等。
2.准备工作：在进行接头连接或断开前，需要准备工作区域。
确保工作区域干净整洁，并清理接头上的污垢、油脂等。
3.定位接头：将接头的一个连接部分对准管道或设备的接口，并确保与之对应的另一个连接部分在正确的位置。
4.连接操作：根据接头类型的不同，执行相应的连接操作。
以下以法兰接头为例：a.放置法兰垫片：将合适的法兰垫片放置在接头的连接部分上，以确保连接处的密封性。
b.抬起法兰：将接头的连接部分抬起，对准管道或设备的接口。
c.旋转法兰螺母：使用扳手或其他工具，逆时针旋转法兰螺母，使其与法兰螺栓对准。
d.用力旋紧法兰螺母：适度用力旋紧法兰螺母，直至法兰连接紧密且安全。
5.检查连接：连接完成后，对连接处进行检查，确保接头连接牢固、无松动，并保证连接处的密封性。
6.断开操作：当需要断开接头时，执行相应的操作。
以下以法兰接头为例：a.松开法兰螺母：使用扳手或其他工具，顺时针松开法兰螺母。
b.分离接头：将接头的连接部分分离，断开管道和设备的连接。
7.清洁接头：断开接头后，进行清洁操作。
可使用清洁剂、水或其他工具来清洁接头的连接部分，以去除污垢、油脂等。
以上就是快换接头的工作原理。
通过合理选择接头类型，并正确地执行连接和断开操作，快换接头能够有效地连接和断开管道和设备，提高工作效率，并保证连接处的密封性和安全性。
挖掘机快换接头用途

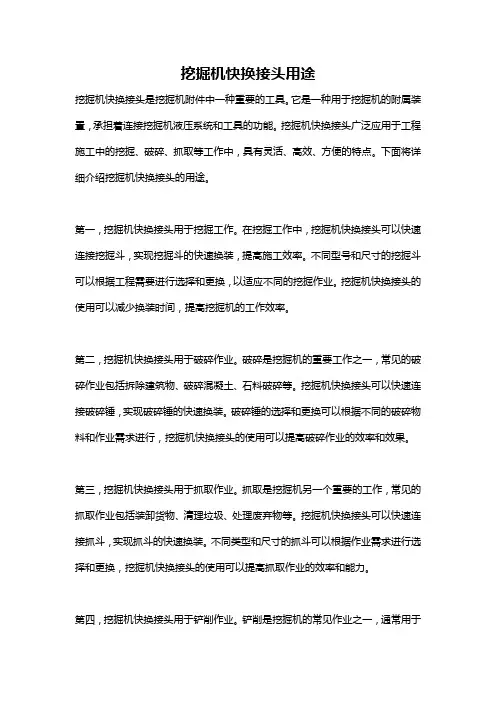

挖掘机快换接头用途挖掘机快换接头是挖掘机附件中一种重要的工具。
