Revit水暖电培训讲义全
Revit培训讲义-电气系统的绘制

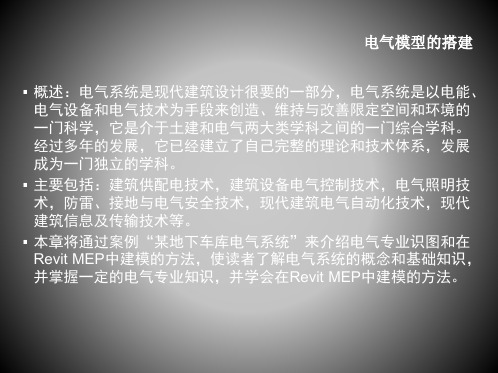

概述：电气系统是现代建筑设计很要的一部分，电气系统是以电能、 电气设备和电气技术为手段来创造、维持与改善限定空间和环境的 一门科学，它是介于土建和电气两大类学科之间的一门综合学科。 经过多年的发展，它已经建立了自己完整的理论和技术体系，发展 成为一门独立的学科。
主要包括：建筑供配电技术，建筑设备电气控制技术，电气照明技 术，防雷、接地与电气安全技术，现代建筑电气自动化技术，现代 建筑信息及传输技术等。
本章将通过案例“某地下车库电气系统”来介绍电气专业识图和在 Revit MEP中建模的方法，使读者了解电气系统的概念和基础知识， 并掌握一定的电气专业知识，并学会在Re“某地下车库电气系统设计”部分图纸，运行CAD软件， 打开本书附带光盘中的“某地下车库电施工图_电柜”、“某地下 车库电施工图_弱电槽”、“某地下车库电施工图 _荧光灯”、 “某地下车库电施工图施工说明”CAD图纸。
电气模型的搭建
1、电缆桥架 打开Revit MEP ，打开另存好的“地下车库弱电系统rvt”,然后根据CAD绘
制出模型。
电气模型的搭建
电柜系统 打开Revit MEP ，打开另存好的“地下车库电柜系统”,然后根据CAD绘制
出模型。
电气模型的搭建
荧光灯具系统 打开Revit MEP ，打开另存好的“某地下车库荧光灯具系统”,然后根据
电气模型的搭建
新建项目 (90) 打开“地下车库电气系统.rvt”文件，删除原有的导入的CAD
底图 (91) 依次单击“应用程序菜单”>“另存为”>“项目”，在名称
一栏中命名为“某地下车库荧光灯具系统”，单击“保存”，把项 目保存为“某地下车库荧光灯具系统”。 (92) 单击应用程序下拉按钮，选择“另存为-项目”，将名称改为 “地下车库弱电系统”。 (93) 单击应用程序下拉按钮，选择“另存为-项目”，将名称改为 “地下车库电柜系统”。 (94) 以备用。
AutodeskRevit系列软件培训大纲
Autodesk Revit 系列
软件基础培训
课时：2.5天
专业：建筑、水、暖、电
主讲人：_
Revit系列软件
7、墙体轮廓编辑
8 绘制幕墙。
划分幕墙网格，添加竖挺，替换幕墙嵌
板（幕墙-门窗嵌板）
1、放置门窗柱，根据临时尺寸线显示的位置尺寸调整
位置
实际操作
2、载入相应门窗柱族（建筑-门、窗、柱）
3、编辑类型，添加族类型，修改尺寸
1、绘制直线、矩形楼板
2、绘制添加坡度箭头的楼板
实际操作
3、编辑楼板，修改子图元，添加点，修改各点标高
4、编辑类型，修改楼板厚度、材质等
1、自动拾取房间生成天花板
2、手动绘制天花板
3、编辑类型，修改天花板厚度、材
质等
1、绘制迹线屋顶轮廓，修改各边坡度
2、绘制拉伸屋顶，生成屋顶（绘制一条轮廓线，无需
1、绘制直线、圆形、弧形、L型、U型楼梯
楼梯
坡道
洞口
2、设置踏步深度，高度，顶底标高等参数值
3、编辑楼梯，生成多层楼梯
1、设置起止标高，绘制坡道
1、按面-对屋顶、楼板、天花板开洞，仅剖开所选面,
且洞口与被切面垂直
2、竖井-对屋顶、楼板、天花板开洞，可设置洞口的
深度，同时剖开多层板
3、按墙-对墙体开洞，先选择一面墙在对其开洞，
一次只能剖开一堵墙，要换另一堵墙需退出再选则
实际操作
实际操作
实际操作
实际操作楼板
实际操作屋顶实际操作。
Revit培训课件
工程量统计
Revit软件可自动计算工程量， 包括墙体、门窗、楼板等构件 的数量和面积等。
Revit界面与基本功能介绍
界面组成
Revit软件的界面包括菜单栏、工具栏 、属性栏、项目浏览器、绘图区域等 部分。
属性编辑
介绍如何使用属性编辑工具来编辑对 象的属性，包括修改尺寸、材质、颜 色等属性。
门窗族库与自定义
阐述如何使用Revit族库中的门窗族以及自定义门窗族的方法和 步骤。
03 深化设计技巧
楼梯与扶手设计
楼梯类型选择与创建
掌握Revit中楼梯的创建方法，包括直梯、螺旋梯等不同类型的楼 梯设计。
扶手类型与编辑
学习如何添加、编辑和自定义扶手，以满足不同设计需求。
楼梯与扶手参数化设计
了解如何使用Revit的参数化功能进行楼梯和扶手的快速调整和优 化。
自定义族创建流程
详细讲解自定义族创建 的流程，包括选择族样 板、设置族参数、创建 族几何形状、添加材质 和贴图等步骤。
族库管理与维护
介绍如何有效地管理和 维护族库资源，包括族 的分类、命名规范、版 本控制等方面的内容。
பைடு நூலகம்
二次开发接口简介及案例展示
01
Revit API概述
简要介绍Revit的二次开发接口，包括API的功能、使用范围及开发环境
配置等。
02
二次开发案例展示
通过具体案例展示Revit二次开发在建筑设计中的应用，如自动化建模
、批量修改、数据提取等方面的功能实现。
03
开发流程与技巧
详细讲解Revit二次开发的流程和技巧，包括开发前的准备工作、代码
Revit Mep基础培训
1.1 Revit MEP 简介
(MEP—机械，电气，管道专业简称机电专业) Autodesk Revit 是为建筑信息模型（BIM）而设计的系 列软件，包括Revit Architecture;Revit Structure；Revit MEP三个产品。分别为不同专业——建筑、结构、设备（水 暖电）提供BIM解决方案。
a.平面图的生成 b.立面图的生成 c.剖面图的生成
a.平面图的生成
平面视图是一个新项目的默认视图。大多数项目至少含有一个 楼层平面。楼层平面视图在将新标高添加到项目中时会自动创 建。
b.立面图的生成
立面视图是默认样板的一部分（这一点和平面视图类似），当你使 用默认样板创建项目时，项目将包含东、西、南、北4个立面视图。就 是在立面视图中绘制标高线。将针对您绘制的每条标高线创建一个对应 的平面视图。
同时，利用Revit与建筑师和其他工程师协同，还可即时获得来自建筑 信息模型的设计反馈。实现数据驱动设计所带来的巨大优势，轻松跟踪项 目的范围、进度和工程量统计、造价分析。
② 借助参数化变更管理，提高协调一致
利用Revit MEP软件完成建筑信息模型，最大限度的提 高了基于Revit的建筑工程设计和制图的效率。它能够最大 限度地提高设备、专业设计团队之间，以及与建筑师和结构 工程师之间的协作。通过实时的可视化功能，改善客户沟通 并更快地更快地作出决策。Revit MEP软件建立的管线综合 模型可以与由Revit Architecture软件或Revit Structure软件 建立的建筑结构模型展开无缝协作。在模型的任何一处进行 变更，Revit MEP可在整个设计和文档集中自动更新所有相 关的内容。
③ 改善沟通，提升业绩
设计师可以通过创建逼真的建筑设备及管道系统示意 图，改善与甲方的设计意图沟通。通过使用建筑信息模型， 自动交换工程设计数据，从中受益。及早发现错误，避免让 错误进入现场而造成代价高昂的现场设计返工。借助全面的 建筑设备及管道工程解决方案，最大限度地简化应用软件管 理。
revit机电教程 ppt课件
revit机电教程 ppt课件
2021/3/26
1
目录
一．前期准备工作 二．风管系统的创建 三．水管系统的创建 四．电气系统的创建 五．BIM机电应用点介绍
revit机电教程 ppt课件
2021/3/26
2
一、前期准备工作
本次培训选用的案例是“梅溪湖雅礼中学艺体楼地下室”机电安装工 程，该地下室包含通风、给排水、消防、喷淋、强弱电等系统。
单击功能区中“系统”选项卡>“管道”，进入管道绘制模式后，“修改/放 置管道”选项卡和“修改/放置管道”选项栏被同时激活，根据图纸选择好水管 管道尺寸、偏移量、管道类型、对齐方式及系统类型，然后根据图纸管道走向 绘制水管，管道将根据管路布局自动添加在“布管系统配置” 中预设好的水管
管件。
选择管道类型 选择管道变径时的对齐方式
revit机电教程 ppt课件
新建管段
2021/3/26
24
在打开的“新建管段”对话框中选择“新建材质和规格/类型”，然后选择好新建管 段的“材质”、“规格/类型”（管道的国家标准）、“尺寸目录的来源”（选择类似的 管段，方便后续新建尺寸），点击确定返回“机械设置”，根据国标尺寸对照表通过 “新建尺寸”和“删除尺寸”工具编辑好管段尺寸目录。
revit机电教程 ppt课件
2021/3/26
30
在“修改/放置机械设备”选项栏中勾选“放置后旋转”，在“属性”对话框中根据 图纸设计标高选择设备的偏移量，然后根据图纸的平面位置放置水泵，选中水泵，单击
“布局”选项卡>“连接到”，可以快速地完成设备接管。
revit机电教程 ppt课件
2021/3/26
2021/3/26
Revit基础教程培训讲义
第二章： 标高与轴网
本章要点： – 标高绘制/编辑
– 轴网的绘制/编辑
学习目标：
结束本章的学习后，学员需要： 掌握绘制、编辑标高的各种方法，了解复制、阵列标高与绘制标高的 区别，及如何添加标高视图； 掌握绘制、编辑轴网的各种方法，了解轴号排列法则，掌握如何随意 调整标头位置。
下文功能区选项卡”，其中包含一组只与该工具或图元的上下文相关 的工具。
例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡
上下文选项卡
第一章：Revit 基础知识
1.2.4视图控制栏 位于 Revit 窗口底部的状态栏上方。 通过它可以快速访问影响
绘图区域的功能。
•比例 •详细程度 •模型图形样式：单击可选择线框、隐藏线、着色、带边框着 色、一致的颜色和真实6种模式 •打开/关闭日光路径 •打开/关闭阴影 •显示/隐藏渲染对话框：仅当绘图区域显示三维视图时才可用。 •打开/关闭裁剪区域 •显示/隐藏裁剪区域 •临时隐藏/隔离 •显示隐藏的图元
第一章：Revit 基础知识
1.2.5 ViewCube ViewCube是一个三维导航工具，可指示模型的当前方向，并
让您调整视点
主视图是随模型一同存储的特殊视图，可以方便地返回已知视图或 熟悉的视图，您可以将模型的任何视图定义为主视图。 在 ViewCube 上单击鼠标右键，然后单击“将当前视图设定为主视 图”。
1.4 新建、保存Revit Architecture文件 – 新建项目：打开“应用菜单 ”>“新建”>“项目” Revit将打开刚刚设置好的默认样板 – 打开样板后，将文件另存为RVT格式的项目文件，以免误替
换样板文件。 应用菜单>“另存为”，Revit将自动保存为.rvt格式的项目文件
Revit给排水设计应用培训
管段绘制
7、软管绘制
7.1 绘制软管 7.2 修改软件
连接件：出现在软管的两段，允 许重新定义软管的终点。 顶点：沿软管的走向分布，允许 修改软管的拐点。 切点：出现在软管的起点和终点， 允许调整软管的首个和末个拐点 处的连接方向。
31
管段绘制
8、管道隔热层 8.1 添加管道隔热层 8.2 编辑和删除隔热层 8.3 隔热层的设置 8.4 隔热层的显示
链接/导入CAD图纸
导入与链接cad的区别： 导入：原cad文件修改后
，不会对 Revit中的文件产生影响； 链接：就是cad文件修改
后，Revit 里面的文件也会相应的更新 。 注：导入的话比较适合在
CAD文件 不变动的情况下应用，如果 cad文件不
16
确定是否修改的话，建议使
创建轴网
Autodesk BIM 系列软件
Revit机电设计应用培训
1
软件界面介绍
1、软件界面的介绍：功能区的划分：应用程序、项目浏览器、状态栏 2、绘图区移动、旋转、缩放 3、视图的控制：旋转、隐藏、剖切
2
3
应用程序菜单
4
快速访问工具栏 功能区面板
选项栏
5
项目浏览器和视图控制栏
视图比例 详细程度 模型视觉样式 日光路径 阴影
6、消防水炮系统管道绘制
步骤同给水管， 管道类型选择“标准”； 属性栏中系统类型生间）
48
二、消防自喷管道建模
➢ 新建项目文件 选择“给排水项目样板” 确定； ➢ 导入处理过的一层自喷平面图纸；
49
1、绘制自喷干管
方法同绘制给水管， 管道类型选择“标准”； 属性栏中系统类型选择 “FS自动喷洒给水管道”。
水暖工培训讲义全
水暖工目录项目一常用水暖管材及附件 (1)任务一常用水暖管材 (1)任务二常用水暖附件 (2)项目二水暖工常用工具 (8)任务一量具 (8)任务二手动工具 (10)任务三电动工具 (15)项目三给水工程安装 (17)任务一给水系统的组成和给水方式 (17)任务二室内给水管道的敷设与安装 (19)任务三室外给水管道的敷设与安装 (25)任务四水压试验和清洗消毒 (29)项目四排水工程安装 (34)任务一排水系统的分类和组成 (34)任务二排水管道的敷设与安装 (35)任务三卫生器具安装 (37)项目五采暖工程安装 (51)任务一采暖系统分类与组成 (51)任务二采暖管道安装 (52)任务三采暖散热器安装 (57)任务四低温热水地板辐射采暖系统安装 (66)项目六保温防腐工程施工 (73)任务一管道保温工程施工 (73)任务二管道及设备的防腐工程施工 (81)项目一常用水暖管材及附件任务一常用水暖管材在建筑工程中，管材按所用材料不同可分为：钢管、铸铁管（生铁管）、有色金属管、塑料管、混凝土管、陶管、橡胶管和玻璃钢管等八种。
1 钢管常用的钢管分焊接钢管和无缝钢管两种，一般用A3钢制成，适用于输送水、压缩煤气采暖管道。
焊接钢管分镀锌（白铁）管和不镀锌（黑铁）管两种。
依据管端状态，有管端带螺纹和管端不带螺纹两种，不带螺纹的不镀锌管的长度为4～12m，带螺纹的镀锌管和不镀锌管的长度一般为4～9m，管端螺纹为圆锥管螺纹。
依据管壁厚度可分为薄壁管、普通管和加厚管三种。
在管道工程中，不使用薄壁管，普通管能承受2MPa的压力，加厚管能承受3MPa压力。
焊接钢管的材质性软，容易进行切割和螺纹加工，焊接性能好。
对于焊接钢管，应按照现行国家或部颁标推作质量检验。
除了它们的材质、型号、规格应符合设计要求外，还应检验其外观质量。
检验项目包括裂纹、加渣、折叠等缺陷和锈蚀凹陷的程度。
螺纹连接的管子还需检验螺纹密封面和螺纹的精度和光洁度，对于镀锌钢管要注意是否有锌皮脱落。
REVIT培训-MEP部分_清华大学课件
清华大学BIM课题组
BIM THU
3.3风管颜色设置
清华大学BIM课题组
BIM THU
“类型名称”“等于”“S-送风”。
③ 同理创建“P-排风”过滤条件。
3.3风管颜色设置
② 设置过滤条件。类别区域选择“风管”，过滤规则选择
清华大学BIM课题组
BIM THU
清华大学BIM课题组
BIM THU
2.3复制标高以及创建平面视图
• 2.3.2创建平面视图
• 选择标高15F和16F，单击“确定”按钮。 • 平面视图的名称将显示在项目浏览器中。
• 其他类型平面视图，如天花投影平面视图的创建方法与
上述方法类似。
清华大学BIM课题组
BIM THU
三、暖通功能创建
清华大学BIM课题组
清华大学BIM课题组
BIM THU
• 4.1.2管道类型设置：
4.1设置管道设计参数
• 单击“属性”对话框中的“编辑类型”按钮，打开“类 型属性”对话框。
清华大学BIM课题组
BIM THU
4.1设置管道设计参数
清华大学BIM课题组
BIM THU
• 4.1.3流体参数设置：
4.1设置管道设计参数
添加/删除管道尺寸
在“机械设置”对话框中，管道尺寸可以通过“材质”“连
接”“明细表/类型”来进行设置，“粗糙度”用于管道的
水力计算。
清华大学BIM课题组
BIM THU
4.1设置管道设计参数
• “新建尺寸”和“删除尺寸”可以添加或者删除管道尺
寸。新建管道公称尺寸与现有管道不许重复；已绘制某
尺寸的管道，该尺寸将不能删除。
Revit初级班培训教案大纲
Revit初级班培训教案大纲Revit初级班培训课时安排一、BIM产生的背景（1课时）1．当今世界的建筑：2．行业现状3．建筑业存在的问题4．建筑师视角5．BIM产生的背景二、什么是BIM（1课时）三、BIM在建设工程中的应用（1课时）第一章revit简介（2-3课时）1.1 Autodesk Revit概述1.1.1 Autodesk Revit 简介1.1.2 Autodesk Revit历史1.1.3 Autodesk Revit与BIM1.1.3.1 BIM简介1.1.3.2 Revit对BIM的意义1.1.4 Autodesk Revit在欧美及中国的应用概1.1.4.1 Autodesk Revit在欧美的应用与普及1.1.4.2 Autodesk Revit在中国的起步与应用1.1.5 Autodesk Revit 技术发展趋势1.2 Autodesk Revit特性1.2.1 revit图元架构1.3 Autodesk Revit基本术语1.3.1 参数化1.3.2 项目与项目样板1.3.3 标高1.3.4 图元1.3.5 族1.4 Revit 建筑专业解决方案1.5 Revit 结构专业解决方案1.6 Revit 机电专业解决方案第二章用户界面（4-5课时）2.1 项目样板设置2.1.1 样板文件与项目文件2.1.2 打开样板文件2.1.3 项目样板文件的储存位置2.2 项目工作界面2.2.1 应用程序按钮2.2.2 快速访问工具栏2.2.3 帮助与信息中心2.2.4 功能区选项卡及面板2.2.5 选项栏2.2.6 属性选项板2.2.7 项目浏览器面板2.2.8 视图控制栏2.2.9 状态栏2.2.10 绘图区域第三章 revit基本操作（6-9课时）3.1 项目基本设置3.1.1 项目信息3.1.2 项目单位3.1.3 捕捉3.2 图形浏览与控制基本操作3.2.1 视口导航3.2.2 使用视图控制栏3.2.2.1 视觉样式3.2.2.2 日光路径、阴影3.2.2.3 临时隐藏/隔离3.2.2.4 显示隐藏的图元3.2.3 视图与视口控制3.3 图元编辑基本操作3.3.1 图元的选择3.3.2 图元的编辑3.4 建模技能基本概念第四章轴网标高及参照平面（10-11课时）4.1 标高4.1.1 创建标高4.1.2 编辑标高4.2 轴网4.2.1 创建轴网4.2.2 编辑轴网4.3 参照平面第五章墙与幕墙（12-13课时）5.1 常规直线和弧形墙5.2 斜墙及异形墙5.3 复合墙及叠层墙5.4 墙饰条与分割缝5.5 常规直线和弧形幕墙5.6 幕墙系统第六章楼板和天花板（14-15课时）6.1 楼板6.1.1 平楼板6.1.2 斜楼板6.1.3 异形楼板与平楼板汇水设计6.1.4 楼板边缘6.2 天花板第七章屋顶（16-17课时）7.1 屋顶7.1.1 迹线屋顶7.1.2 拉伸屋顶7.1.3 面屋顶7.1.4 玻璃斜窗7.1.5 异形屋顶与平屋顶汇水设7.1.6 屋顶封檐带，檐沟与屋檐底板第八章柱和梁（18-19课时）8.1 柱8.1.1 创建建筑柱8.1.2 柱子编辑8.1.3 结构柱8.2 梁8.2.1 梁的创建8.2.1 梁的编辑第九章门窗和洞口（20-22课时）9.1 门窗9.1.1 载入并放置门窗9.1.2 门窗编辑9.1.3 嵌套幕墙门窗9.2 洞口9.2.1 面洞口9.2.2 墙洞口9.2.3 垂直洞口9.2.4 竖井洞口9.2.5 老虎窗洞口第十章楼梯扶手和坡道（23-25课时）10.1 楼梯10.1.1楼梯（按构件）10.1.2楼梯（按草图）10.1.3 编辑楼梯10.2 栏杆和扶手10.2.1 栏杆和扶手10.2.2 编辑扶手10.2.3 编辑栏杆10.3 坡道10.3.1 直坡道10.3.2 螺旋坡道与自定义坡道10.3.3 编辑坡道第十一章体量（26-29课时）11.1 关于体量11.2 创建概念体量模型11.2.1 创建体量形状的方法11.2.1.1 拉伸创建形状的方法11.2.1.2 旋转创建形状的方法11.2.1.3 放样创建形状的方法11.2.1.4 融合创建形状的方法11.2.1.5 融合创建形状的方法11.2.1.6 创建空心形状的方法11.3 体量模型的修改和编辑11.3.1 向形状中添加边11.3.2 向形状中添加轮廓11.3.3 修改编辑体量11.4 体量研究11.5 基于体量创建设计模型11.5.1 基于体量面创建墙11.5.2 基于体量面创建楼板幕墙系统11.5.3 基于体量面创建楼板11.5.4 基于体量面创建屋顶第十二章族基础（30-33课时）12.1 关于族12.1.1 系统族12.1.2 可载入族12.1.3 内建族12.1.4 族样板12.2 族创建12.2.1 族文件的创建和编辑12.2.2 创建族形体的基本方法12.2.2.1 拉伸12.2.2.2 融合12.2.2.3 旋转12.2.2.4 放样12.2.2.5 放样融合12.2.2.6 空心形状12.3 族与项目的交互12.3.1 系统族与项目12.3.2 可载入族与项目12.3.3 内建族与项目12.4 族参数的添加12.4.1 族参数的种类和层次12.4.2 族参数的添加12.4.2.1 族参数的创建12.4.2.1 指定族类别和族参数12.4.2.3 在族编辑器中使用公式12.5 族参数的驱动第十三章场地（34-36课时）13.1 创建地形表面13.1.1 放置点创建地形表面13.1.2 通过导入创建地形表面13.1.2.1 选择导入实例13.1.2.2 指定点文件13.2 建筑地坪13.3 道路13.4 场地构件13.4.1 放置场地构件13.4.2 载入场地构件13.5 室内构件13.5.1 载入室内构件第十四章房间和面积（37-39课时）14.1 房间和房间标记14.1.1 创建房间和房间标记14.1.2 房间颜色方案14.2 面积和面积方案14.2.1 面积平面的创建14.2.2 定义面积边界14.2.3 面积的创建14.2.4 创建面积颜色方案14.3 在视图中进行颜色方案的放置14.3.1 放置房间颜色方案14.3.2 放置面积颜色方案第十五章明细表（40-41课时）15.1 建筑构件明细表15.2 明细表属性15.2.1 明细表字段15.2.2 明细表过滤器15.2.3 明细表排序成组15.2.4 明细表外观15.2.5 明细表格式15.3 材质提取明细表第十六章渲染和漫游（42-44课时）16.1 赋予材质渲染外观16.2 贴花16.2.1 创建贴花类型16.2.2 放置贴花16.3 相机16.3.1 相机视图的创建16.3.2 修改相机设置16.4 渲染16.5 漫游16.5.1 创建漫游路径16.5.2 编辑漫游16.5.2.1 编辑漫游路径16.5.2.2 编辑时显示漫游视图16.5.3 导出漫游动画第十七章视图控制（45-46课时）17.1 创建视图17.1.1 创建剖面视图17.1.2 创建立面视图17.1.3 创建详图17.2 使用视图样板17.2.1 创建视图样板17.3 视图显示属性17.4 控制视图图元显示17.5 视图过滤器17.6 线性与线宽17.7 对象样式设置第十八章注释、布图与打印（47-48课时）18.1 注释18.1.1 添加尺寸标注18.1.2 添加高程点和坡度18.1.3 添加门窗标记18.1.4 添加材质标记18.2 图纸布置18.2.1 图纸创建18.2.2 项目信息设置18.3 打印18.3.1 打印范围18.3.2 打印设置第十九章 Revit MEP绪论（49-50课时）1.1 Revit MEP软件的优势1.1.1 按照工程师的思维模式进行工作，开展智能设计1.1.2 借助参数化变更管理，提高协调一致1.1.3 改善沟通，提升业绩1.2 工作界面介绍与基本工具应用1.2.1 快速访问工具栏1.2.2 功能区三种类型的按钮1.2.3 上下文功能区选项卡1.2.4 全导航控制盘1.2.5 ViewCube1.2.6 视图控制栏1.2.7 基本工具的应用1.3 Revit MEP三维设计制图的基本原理1.3.1 平面图的生成第二十章暖通功能及案例讲解（51-53课时）2.1 风管功能2.1.1 风管设计参数2.1.2 风管绘制2.1.3 风管显示2.1.4 风管标注2.2 案例讲解及项目准备2.2.1 新建项目文件2.2.2 链接模型2.2.3 导入CAD2.3 风系统模型的绘制2.3.1 绘制风管2.3.2 添加阀门并连接主要设备第二十一章给排水系统的创建（54-56课时）3.1 管道功能3.1.1 管道设计参数3.1.1 管道绘制3.1.2 管道显示3.1.3 管道标注3.2 案例简介及管道系统创建3.2.1 CAD底图的导入3.2.2 绘制水系统3.2.3 添加水系统阀门3.2.4 连接消防箱3.3 修改水管系统的碰撞3.3.1 修改同一标高水管间的碰撞3.3.2 修改水管系统与其他专业间的碰撞3.4 按照CAD底图完成各系统绘制第二十二章电气系统的绘制（57-58课时）4.4 电缆桥架功能4.4.1 电缆桥架4.5 案例简介及电气系统的绘制4.5.1 案例介绍4.5.2 新建项目4.5.3 链接CAD 设计图纸4.5.4 电缆桥架的设置4.5.5 电缆桥架三通、四通、弯头的绘制4.5.6 完成案例绘制第二十三章机电项目样板建立（59-60课时）5.1 项目浏览器建立5.2 风管，管道，电缆桥架系统建立，布管系统配置5.3 过滤器，视图样板的建立第二十四章工程量统计（61-62课时）6.1 新建明细表6.1.1 创建实例明细表6.1.2 编辑明细表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B.制定共同的轴网和标高
© 2010 Autodesk
© 2010 Autodesk
B. 为什么在工程行业推行参数化，信息化(BIM)设计？
3.建筑信息模型在运营管理阶段带来的益处。 在建筑生命周期的运营管理阶段，建筑信息模型（BIM）可同步提供有关建筑使用情 况或性能、入住人员与容量、建筑已用时间以及建筑财务方面的信息。建筑信息模型 可提供数字更新记录，并改善搬迁规划与管理。它还促进了标准建筑模型对商业场地 条件（例如零售业场地，这些场地需要在许多不同地点建造相似的建筑）的适应。有 关建筑的物理信息（例如完工情况、承租人或部门分配、家具和设备库存）和关于可 出租面积、租赁收入或部门成本分配的重要财务数据都更加易于管理和使用。稳定访 问这些类型的信息可以提高建筑运营过程中的收益与成本管理水平。
选项卡：插入—从外部链接文件，或者插入图形 选项卡：注释—给图纸添加标注，说明，详图填充 选项卡：修改—对模型，二维图元等进行修改 选项卡：设计—辅助性设计工具 选项卡：协作—与协同工作集有关的命令 选项卡：视图—与视图，图纸相关工具
© 2010 Autodesk
Revit 与参数化的关系
© 2010 Autodesk
A. 什么是BIM参数化设计？
参数化设计（Parametric）设计（也叫尺寸驱动Dimension-Driven） 是CAD技术在实际应用中提出的课题，它不仅可使CAD系统具有交互 式绘图功能，还具有自动绘图的功能。参数化设计方法在 Revit 平台 上可以称之为BIM设计方法，将传统的二维绘图转变成三维构件信息 化建模。在设计前期如果具备完整的信息构件库 （零件库），整个 项目的设计过程就变成了构件的组合约束过程。最关键的是构件的尺 寸是通过参数来改变，我们也可以对构件的其他信息如材质，型号， 性能，价格，厂商等进行描述。
点击可打开“机械设置”对话框
点击以绘制软风管 将与风道末端连接的风管转换为软管 分类标签 点击以添加机械设备
点击以绘制管道 点击以添加管件 点击以添加阀门等管道附件 点击以绘制软管 点击以添加消防喷淋装置
点击以添加卫浴装置
© 2010 Autodesk
选项卡：常用
点击以绘制电力导线，点击箭头可展开下拉导线类型列表 点击以添加电气设备 点击以添加开关等电气装置和火警等特殊设备 点击以添加灯具等照明设备
© 2010 Autodesk
创建项目-模板
© 2010 Autodesk
1 .Revit 项目的概念
是指工程项目从最开始的概念设计，性能及可行性分析，模型建立，到施工图， 详图绘制，材料报表等在内文件综合体系。
© 2010 Autodesk
项目模板包括以下内容： A.导入相关族到项目中了
© 2010 Autodesk
点击可在平面视图中放置风管图例 点击可在平面视图中放置管道图例 点击可打开“系统浏览器”视图
© 2010 Autodesk
选项卡：管理
点击可打开“设计选项”对话框，新建和编辑设计选项 创建设计选项后可将选择的图元添加到设计选项集 创建设计选项后可拾取图元进行编辑 创建设计选项后可选择主选项或次选项
© 2010 Autodesk
B. 为什么在工程行业推行参数化，信息化(BIM)设计？
1. 让设计变得更加人性化，设计思维的表达更加清晰和容易让人理解。复杂的建筑形态，乌 托邦似的想象传统的绘图设计根本不能充分表达，而使用信息化模型将使这一切变的尤为可 能。建筑信息模型（BIM）使得设计修改更容易。只要对项目做出更改，由此产生的所有结 果都会在整个项目中自动协调，各个视图中的平、立、剖面图自动修改。建筑信息模型提供 的自动协调更改功能可以消除协调错误，提高工作整体质量，使得设计团队创建关键项目交 付文件（例如可视化文档和管理机构审批文档）更加省时省力，再也不会出现平、立、剖面 不一致之类的错误。 2 .在建筑生命周期的施工阶段，建筑信息模型（BIM）可以同步提供有关建筑质量、进度以 及成本的信息。它可以方便地提供工程量清单、概预算、各阶段材料准备等施工过程中需要 的信息，甚至可以帮助人们实现建筑构件的直接无纸化加工建造。利用建筑信息模型，可以 实现整个施工周期的可视化模拟与可视化管理。
点击打开“热负荷和冷负荷”对话框，进行冷热负荷的计算 点击打开选择嵌板对话框，可选择查看所需配电盘 点击打开“新建明细表”对话框，创建材料 统计明细表
© 2010 Autodesk
选项卡：分析
点击可检查现有的风管系统是否有错误 点击可检查现有的管道系统是否有错误 点击可检查现有的电力系统是否有错误
点击可选择各专业主要设置，包括机械设置、电气设置、建筑/空间类型设置 点击可选择对项目常用功能的设置
点击可打开“实例属性”对话框，可设置项目的“能量数据” 点击可打开“项目参数”对话框，可添加或修改项目参数 点击可打开“项目单位”对话框，可设置各专业数据的单位
© 2010 Autodesk
其他选项卡：
Revit MEP 基础知识讲义
姓名
职位
© 2010 Autodesk
Revit 系列软件基本操作界面介绍
© 2010 Autodesk
Revit MEP 2012 界面
© 2010 Autodesk
点击以绘制风管按钮
选项卡：常用
点击以添加风管管件按钮
点击以添加风管附件按钮
点击以绘制风口等风道末端
点击可打开“电气设置”对话框
点击可添加常规构件或内建模型构件，点击下拉箭头可选择构件类型 点击以设置工作平面 点击可显示当前工作的平面
点击以绘制参照平面，点击箭头可选择绘制或拾取现 有的线或边
© 2010 Autodesk
选项卡：分析
点击可在指定区域添加空间 点击可将已有空间分隔开 点击给空间添加标记 点击将空间分区
© 2010 Autodesk
© 2010 Autodesk
Revit 与参Biblioteka 化的关系一段直角墙的平面表示 它仅仅可以表示墙的平面尺寸
© 2010 Autodesk
参数化的墙不仅表达墙的平面尺寸也可以 表达出墙的高度，材质，性能以及墙与墙 之间的约束关系
一段直角墙的平面表示 它仅仅可以表示墙的平面尺寸
