一种组合型磁力吸附式无线充电器_CN109586376B

合集下载

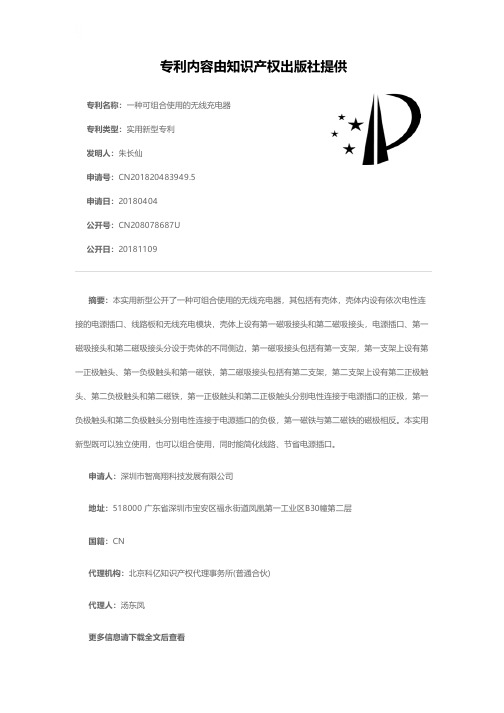

一种可组合使用的无线充电器[实用新型专利]

专利名称：一种可组合使用的无线充电器专利类型：实用新型专利
发明人：朱长仙
申请号：CN201820483949.5
申请日：20180404
公开号：CN208078687U
公开日：
20181109
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可组合使用的无线充电器，其包括有壳体，壳体内设有依次电性连接的电源插口、线路板和无线充电模块，壳体上设有第一磁吸接头和第二磁吸接头，电源插口、第一磁吸接头和第二磁吸接头分设于壳体的不同侧边，第一磁吸接头包括有第一支架，第一支架上设有第一正极触头、第一负极触头和第一磁铁，第二磁吸接头包括有第二支架，第二支架上设有第二正极触头、第二负极触头和第二磁铁，第一正极触头和第二正极触头分别电性连接于电源插口的正极，第一负极触头和第二负极触头分别电性连接于电源插口的负极，第一磁铁与第二磁铁的磁极相反。

本实用新型既可以独立使用，也可以组合使用，同时能简化线路、节省电源插口。

申请人：深圳市智高翔科技发展有限公司
地址：518000 广东省深圳市宝安区福永街道凤凰第一工业区B30幢第二层
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

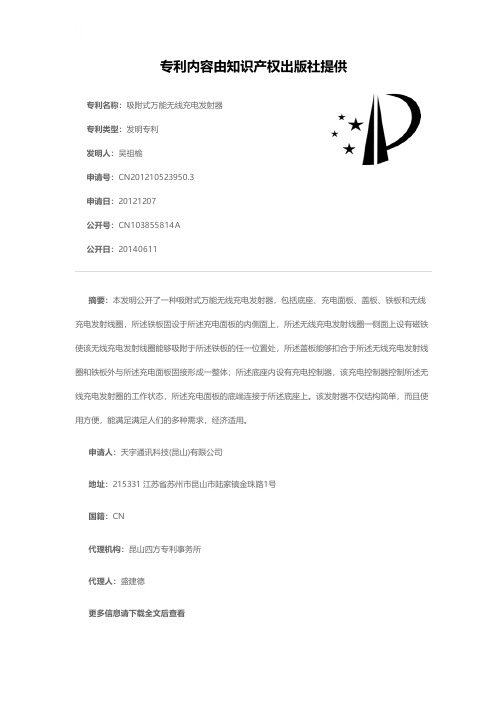

吸附式万能无线充电发射器[发明专利]

专利名称：吸附式万能无线充电发射器专利类型：发明专利
发明人：吴祖榆
申请号：CN201210523950.3
申请日：20121207
公开号：CN103855814A
公开日：
20140611
专利内容由知识产权出版社提供
摘要：本发明公开了一种吸附式万能无线充电发射器，包括底座、充电面板、盖板、铁板和无线充电发射线圈，所述铁板固设于所述充电面板的内侧面上，所述无线充电发射线圈一侧面上设有磁铁使该无线充电发射线圈能够吸附于所述铁板的任一位置处，所述盖板能够扣合于所述无线充电发射线圈和铁板外与所述充电面板固接形成一整体；所述底座内设有充电控制器，该充电控制器控制所述无线充电发射圈的工作状态，所述充电面板的底端连接于所述底座上。

该发射器不仅结构简单，而且使用方便，能满足满足人们的多种需求，经济适用。

申请人：天宇通讯科技(昆山)有限公司
地址：215331 江苏省苏州市昆山市陆家镇金珠路1号
国籍：CN
代理机构：昆山四方专利事务所
代理人：盛建德
更多信息请下载全文后查看。

一种组合多功能无线充电器[实用新型专利]

专利名称：一种组合多功能无线充电器专利类型：实用新型专利
发明人：单卫武
申请号：CN202121675953.X
申请日：20210722
公开号：CN216056482U
公开日：
20220315
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种组合多功能无线充电器，涉及无线充电技术领域，包括结构主体，所述结构主体的外侧设置有保护壳，所述保护壳的底部设置有底罩，所述底罩底部的四角处皆设置有底块，所述保护壳的顶部设置有充电组件，所述保护壳的一端均匀设置有多组散热孔，每两组所述散热孔相邻的一侧皆设置有开关。

本实用新型通过设置的五组充电端、开关和小灯泡，使该结构主体可同时对五组设备进行充电，使一组结构主体替代了五组五险充电器，在一定程度上降低了成本，提高了充电效率，且利用开关和小灯泡，可对充电端的充电情况进行实施监控，保证其正常充电，当有充电端不需要使用时，直接关闭开关，小灯泡熄灭，降低了能源的消耗。

申请人：深圳市迈瑞奇科技有限公司
地址：518000 广东省深圳市龙华区民治街道上芬社区工业西路与勤芬路交汇处上塘商业大厦517国籍：CN
更多信息请下载全文后查看。

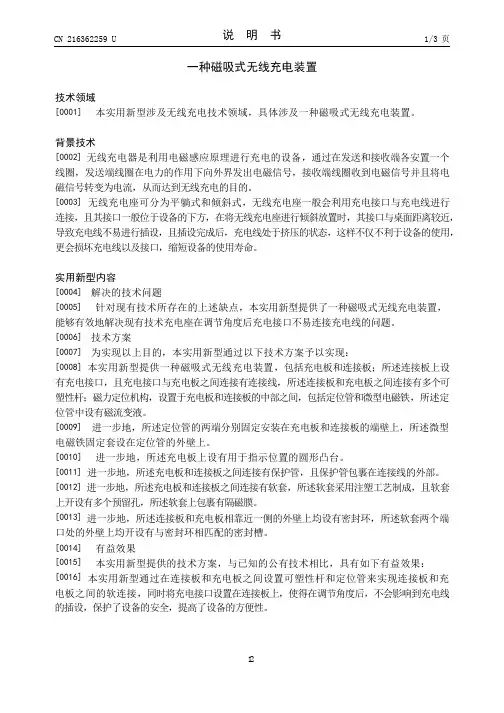

一种磁吸式无线充电装置

一种磁吸式无线充电装置技术领域[0001] 本实用新型涉及无线充电技术领域，具体涉及一种磁吸式无线充电装置。

背景技术[0002] 无线充电器是利用电磁感应原理进行充电的设备，通过在发送和接收端各安置一个线圈，发送端线圈在电力的作用下向外界发出电磁信号，接收端线圈收到电磁信号并且将电磁信号转变为电流，从而达到无线充电的目的。

[0003] 无线充电座可分为平躺式和倾斜式，无线充电座一般会利用充电接口与充电线进行连接，且其接口一般位于设备的下方，在将无线充电座进行倾斜放置时，其接口与桌面距离较近，导致充电线不易进行插设，且插设完成后，充电线处于挤压的状态，这样不仅不利于设备的使用，更会损坏充电线以及接口，缩短设备的使用寿命。

实用新型内容[0004] 解决的技术问题[0005] 针对现有技术所存在的上述缺点，本实用新型提供了一种磁吸式无线充电装置，能够有效地解决现有技术充电座在调节角度后充电接口不易连接充电线的问题。

[0006] 技术方案[0007] 为实现以上目的，本实用新型通过以下技术方案予以实现：[0008] 本实用新型提供一种磁吸式无线充电装置，包括充电板和连接板；所述连接板上设有充电接口，且充电接口与充电板之间连接有连接线，所述连接板和充电板之间连接有多个可塑性杆；磁力定位机构，设置于充电板和连接板的中部之间，包括定位管和微型电磁铁，所述定位管中设有磁流变液。

[0009] 进一步地，所述定位管的两端分别固定安装在充电板和连接板的端壁上，所述微型电磁铁固定套设在定位管的外壁上。

[0010] 进一步地，所述充电板上设有用于指示位置的圆形凸台。

[0011] 进一步地，所述充电板和连接板之间连接有保护管，且保护管包裹在连接线的外部。

[0012] 进一步地，所述充电板和连接板之间连接有软套，所述软套采用注塑工艺制成，且软套上开设有多个预留孔，所述软套上包裹有隔磁膜。

[0013] 进一步地，所述连接板和充电板相靠近一侧的外壁上均设有密封环，所述软套两个端口处的外壁上均开设有与密封环相匹配的密封槽。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2 .根据权利要求1所述的一种组合型磁力吸附式无线充电器，其特征在于，所述外壳（1）顶部外壁上设置有若干个均匀分布的散热孔（6），且所述外壳（1）边缘外壁上设置有若干个均匀分布的散热槽（7）。
3 .根据权利要求1所述的一种组合型磁力吸附式无线充电器，其特征在于，所述中间槽（22）内部安装有固定架（13），且固定架（13）中部带有与线圈安装槽（19）相适配的孔。
所述充电盘（5）顶部安装盖板（12），且所述充电盘（5）中部设置有中间槽（22），所述中间槽（2 2）中部设置有线圈安装槽（1 9），所述线圈安装槽（1 9）两侧外壁上均设置有卡槽（20），且所述线圈安装槽（19）内部安装有第一充电线圈（15），所述第一充电线圈（15）通过内接的导线与所述接线孔（8）相连接，所述第一充电线圈（1 5）两侧外壁上均设置有卡扣（16），所述第一充电线圈（15）一侧外壁上连接有通电接头（17），所述通电接头（17）与位于所述中间槽（22）内部并连接到所述线圈安装槽（19）内部的连接导线（21）相连接所述中间槽（22）边缘设置有一圈均匀分布的磁体安装槽（18），每个所述磁体安装槽（18）内部均安装有一个磁体（14），所述充电盘（5）一侧外壁上设置有对接头（23），所述对接头（23）底部外壁上设置有两个触槽（32），且所述对接头（23）一侧外壁上设置有两根与所述连接导线（21）相连接的接电头（33），所述充电盘（5）底部连接有顶板（28），所述顶板（28）底部连接有液压伸缩杆（27），所述液压伸缩杆（27）底端连接有液压泵（26），所述液压泵（26）底部设置有接座（25），所述接座（25）上安装有第二充电线圈（29），所述接座（25）底部设置有位于所述内槽（10）内部的底盘（24），且所述接座（25）侧壁上设置有与所述对接头（23）相对应的底接头（31），所述底接头（31）顶部连接有两个触点（34），且所述底接头（31）侧壁上穿接有两根与所述对接头（23）同样的接电头（33），且所述接电头（33）一端连接所述触点（34）另一端通过走线（30）连接所述第二充电线圈（29）。
权利要求书2页说明书6页附图6页
CN 109586376 B
CN 109586376 B
权利要求书
1/2 页
1 .一种组合型磁力吸附式无线充电器，包括外壳（1）以及安装在其中部的充电盘（5），其特征在于，所述外壳（1）侧壁上安装有夹套（2），所述夹套（2）顶部外壁上嵌有PLC控制器（3），所述PLC控制器（3）一侧设置有嵌在所述夹套（2）顶部外壁上的蓄电池（4），所述夹套（2）一侧外壁中部设置有接线孔（8），所述接线孔（8）一侧设置有与所述蓄电池（4）相对应的充电孔（9），所述外壳（1）中部设置有内槽（10），所述内槽（10）内部安装有所述充电盘（5），且所述内槽（10）内壁上设置有对接槽（11）；
充电器，可以解决传统的无线充电器内部只存在一组用于快充或是普通充电的充电线圈，使得无线充电器只具备快充或是普通充电的功能，当无线充电器需要支持快充功能时需要在无线充电器内部增加相应的快充组件以及线圈，从而导致整个无线充电器的厚度、体积均相应的增加，而不方便携带，并且现有的无线充电器仍然需要依靠外接USB充电线通电使用，无法做到彻底摆脱充电线的功能，也不能够做到随时随地都能够使用的问题。包括外壳以及安装在其中部的充电盘，所述外壳侧壁上安装有夹套，所述夹套顶部外壁上嵌有PLC控制器，所述PLC控制器一侧设置有嵌在所述夹套顶部外壁上的蓄电池。
( 19 )中华人民共和国国家知识产权局
( 12 )发明专利
(21)申请号 201910057345 .3
(22)申请日 2019 .01 .19
( 65 )同一申请的已公布的文献号申请公布号 CN 109586376 A
(43)申请公布日 2019 .04 .05
(73)专利权人东莞市万盈机械有限公司地址 523000 广东省东莞市长安镇乌沙社区兴发路34
4 .根据权利要求1所述的一种组合型磁力吸附式无线充电器，其特征在于，所述PLC控制器（3）通过导线与蓄电池（4）、液压泵（26）之间呈有线连接，且蓄电池（4）又通过内接的导线直接与第一充电线圈（15）相连接。
5 .根据权利要求1所述的一种组合型磁力吸附式无线充电器，其特征在于，所述充电盘（5）通过液压伸缩杆（27）以及顶板（28）与内槽586376 B (45)授权公告日 2019.07.26 ( 56 )对比文件 TW I623168 B ,2018 .05 .01 , CN 205725056 U ,2016 .11 .23 , CN 106026234 A ,2016 .10 .12 , CN 204012852 U ,2014 .12 .10 , US 9716401 B2 ,2017 .07 .25 , 审查员王晓曦
(72)发明人余杨琴余中优
(74)专利代理机构北京科家知识产权代理事务所(普通合伙) 11427
代理人陈娟
(51)Int .Cl . H02J 7/00(2006 .01) H02J 50/10(2016 .01)
( 54 )发明名称一种组合型磁力吸附式无线充电器
( 57 )摘要本发明公开了一种组合型磁力吸附式无线
6 .根据权利要求1所述的一种组合型磁力吸附式无线充电器，其特征在于，所述对接头（23）与对接槽（11）相适配，且充电盘（5）在安装进入内槽（10）内部后对接头（23）位于对接槽（11）内部。
7 .根据权利要求1所述的一种组合型磁力吸附式无线充电器，其特征在于，所述触槽（32）与触点（34）位置相对应、规格相适配，触点（34）在接入触槽（32）内部时触点（34）与接电头（33）相连接。
