电气设备安装工程工程量清单实例分析
电气设备安装工程工程量清单实例分析关于工程的设置，涉及两个概念，一是表述，二是描述，这是为了区别工程目特征和工程内容的作用。
工程特征是为了表示工程名称的，它是实体自身的特征。
而工程内容是与完成该实体相关的工程如附表中油浸电力变压器安装，名称型号和容量是其自身的特点，最能表达该清单工程；而枯燥、过滤、根底型钢制作、安装需提示报价者要考虑这些内容。
序号1的油浸电力变压器安装，就不需要枯燥和过滤，所以不作提示，只要求报价人考虑型钢制作、安装。
可见工程名称表述清楚，才能区别不同型号、规格，以便分别编码和设置工程。
而依据工程内容对工程名称的描述又是综合单价报价的主要依据，所以设计如果有要求或施工中将要发生的“工程内容〞以外的内容，必须加以描述，也是报价的依据之一。
两者〔特征和工程内容〕作用不同，必须按标准要求分别表达在工程设置和描述上。
.1工程量清单编制的要求：1.工程名称设置要标准。
即清单工程名称一定要按本附录C 的规定设置，不能各行其是。
因为只有正确设置了工程名称，才能有正确的计量单位和相应的工程量计算规那么，才能做到四个统一。
反之，名称不按标准附录设置，给投标报价和评标都会带来不应有的困难。
如第五章案例中电气工程量清单编制实例中序号53“电缆标志桩制作安装〞工程，清单编码应套用附录D中预制混凝土小型构件工程即040303005，计量单位是“m3”，清单中应给出电缆标志桩的具体做法，并计算出混凝土工程量，填到工程数量一栏中。
2.工程描述要到位。
它是用附录C中该工程所对应的“工程内容〞中应完成的工程来描述工程的。
所谓到位就是要将完成该工程的全部内容表达在清单上不能有遗漏，以便投标人报价。
如果因描述不到位而引发纠纷，将以清单的描述论责任，而不是以附录提示的“工程内容〞来论定。
所以编制工程量清单时，工程描述一定要到位。
有一点值得提示：有的工程内容，如刷油、试压等，在全国统一安装工程预算定额中已作了综合考虑。
电气安装工程安全作业与操作规程
电气安装工程安全作业与操作规程第一章总则 (4)1.1 工程概述 (4)1.2 安全生产目标 (4)第二章安全生产组织与管理 (4)2.1 安全生产责任制 (4)2.1.1 目的与意义 (4)2.1.2 职责划分 (5)2.1.3 责任落实 (5)2.2 安全生产管理制度 (5)2.2.1 制定原则 (5)2.2.2 制度内容 (5)2.3 安全生产培训与考核 (6)2.3.1 培训对象与内容 (6)2.3.2 培训方式与时间 (6)2.3.3 考核与评价 (6)第三章安全教育与培训 (6)3.1 安全教育内容 (6)3.1.1 法律法规教育 (6)3.1.2 安全知识教育 (6)3.1.3 安全技能培训 (7)3.2 培训方式与要求 (7)3.2.1 培训方式 (7)3.2.2 培训要求 (7)3.3 培训效果评估 (7)3.3.1 评估方法 (7)3.3.2 评估要求 (7)第四章施工现场安全管理 (8)4.1 施工现场安全措施 (8)4.2 施工现场安全检查 (8)4.3 施工现场处理 (8)第五章电气设备安装安全操作规程 (9)5.1 设备安装基本要求 (9)5.1.1 严格遵守国家有关电气安装的法律法规，保证施工过程符合国家标准和行业规范。
(9)5.1.2 在设备安装前，应详细阅读设备说明书，了解设备的技术参数、结构特点及安装要求。
(9)5.1.3 根据设备安装图纸，对设备进行定位，并按照设计要求进行施工。
(9)5.1.4 保证施工现场的环境安全，如遇恶劣天气，应停止施工。
(9)5.1.5 在设备安装过程中，应做好防尘、防潮、防腐蚀等措施。
(9)5.1.6 严格遵循设备安装顺序，保证设备安装的正确性和牢固性。
(9)5.2 设备安装安全操作 (9)5.2.1 施工人员应佩戴安全帽、防护眼镜、防静电手套等防护用品。
(9)5.2.2 使用电动工具时，应检查电源线是否破损，插头是否完好，保证安全可靠。
机电设备电气安装操作规程
机电设备电气安装操作规程引言机电设备电气安装，是现代化生产过程中必不可少的一环。
电气设备的安装必须符合国家和地方有关安全规定及技术标准和要求。
机电设备电气安装操作规程就是为了规范电气设备的安装流程和操作方式，确保设备的安全运行和人员的生命财产安全。
本文档旨在向相关从业人员提供安装操作规程指南。
一、电气设备的安装前准备工作1.编制安装施工图纸，包括电气设备的位置、沟槽、电气接线方式、设备桩根等图纸。
2.准备所需的安装工具、测量仪器、电缆和电线等。
3.对电气设备进行检查，检查其外观是否完好，型号、规格是否符合要求。
检查电气设备与其他设备的连接是否正确。
4.检查电气设备接地是否良好，以确保人员和设备安全。
二、电气设备的安装步骤1.按照安装施工图纸上的要求，建立沟槽和桩根并进行标准设置。
按照设计要求，施工电缆桥架并设置钢管支架和吊篮，保证电气设备的电缆通道畅通无阻。
按照设计要求，安装电气设备的支架和端盖，确定设备的位置和高度。
3. 对接设备的电缆和电线。
连接电缆时，必须符合电缆的规 格要求，采用适当的电缆接头和端子，垂直或水平设置，左右对称。
连接电线时，必须按照导线的规格和数量要求连接。
4. 疏通电气设备的通道和沟槽，并灌注混凝土,夯实后进行 覆盖。
5. 对电缆进行预应力或张力测试，使电缆在负荷下不产生变 形或特殊扭曲。
6. 合理配置保险丝和保护器，保证电气设备正常工作。
如果设备需要设置电源开关，应该使用双重隔离，并加强防止误触发的措施。
7. 在安装设备之前，必须检查并测试安装质量。
对电气设备 的接地点、板面及工作线路进行检查。
三、安装后处理1. 安装设备后，进行设备的接地故障测试，确保设备主要的接地措施符合规范，且有防止轻微信号震荡的保护。
2. 对设备进行调试和试运行，在试运行期间，要注意设备是否存在卡仓或其他异常情况，发现问题立即排查，并进行彻底的检查和修理。
在试运行过程中，需要进行调整和优化，包括电气设备的设备参数、电子元件等。
电气设备安装工程的组成
电气设备安装工程的组成
一般的电气设备安装工程是以接受电能，经变换、分配电能，到使用电能或从接受电能经过分配到用电设备所形成的工程系统。
按其主要功能不同分为电气照明系统、动力系统、变配电系统等，这种以电能的传输、分配和使用为主的工程系统常称为强电工程。
1. 电气照明系统
将电能转换为光能的电气装置构成照明工程。
它包括工矿企业生产用照明和民用建筑照明等。
照明系统可分一般照明系统、局部照明系统和混合照明系统。
电气照明系统的范围一般包括：电源引入－控制设备（配电箱）―配电线路―照明灯（器）具。
2.防雷及接地系统
(1)防雷装置
防雷装置是为了保护建筑物、构筑物以及设备免遭雷击破坏的一种保护装置，通常由三部分组成：接闪器（避雷针、避雷网）或避雷器、连接线（引下线）、接地装置。
(2)接地装置
接地装置由接地体和接地线(接地母线)组成.
电气设备接地按其作用通常有工作接地、保护接地、保护接零、重复接地和防雷接地之分。
3.动力系统
动力系统是将电能作用于电动机来拖动各种工作设备或以电能为能源用于生产的电气装置，如高、低压或交、直流电机，起重电气装置，自动化拖动装置等。
动力工程通常以一个车间或一栋厂房为一个单位工程，它的范围为：电源引入―各种控制设备―配电线路（包括二次线路）―电机或用电设备接线―接地、调试等。
4.变配电系统
变配电系统是用于变换和分配电能的电气装置总称，由变电设备和配电设备两大部分组成。
变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。
变电站安装工程培训课件整理
▪ 换流站设备安装定额运用要点和工程量计算 规那么
第三十一页，共gchéng)调试定额
▪ 1、了解调试定额编制依据 ▪ 2、熟悉单体、分系统和整套调试之间界限
(jièxiàn)，调试工程定额的工作内容，熟悉特 殊工程试验工作内容。 ▪ 3、掌握调试工程量计算规那么和相应定额的 套用中。 ▪ 4、掌握特殊试验工程的概念与意义。
▪ 电气设调试定额工作(gōngzuò)所包含的试验 工程
▪ GB50150的相关规定 ▪ 常规试验与特殊试验 ▪ 设备调试定额运用要点和工程量计算规那么 ▪ 定额调整系数 ▪ 变压器、SF6断路器、电容式电压互感器、
第三十四页，共57页。
第三节 分系统调试(diào shì)
▪ 分系统调试 ▪ 分系统的概念、与单体调试及整套启动调
第五节 交、直流换流站
▪ 换流站的概念 ▪ 换流站的主要(zhǔyào)设备 ▪ 换流器、换流变压器、直流电抗器、滤波器、无功补偿设备、
直流避雷器、
第八页，共57页。
第二章 变电站电气设计
▪ 了解电气设计中常用的几个根本概念，了解 变电站电气在各设计阶段(jiēduàn)的工作内 容。
▪ 熟悉电气专业各阶段(jiēduàn)图纸的识读。
▪
设备运杂费概念、运杂费的计算(jìsuàn)
▪ 6、其他费用
▪
计算(jìsuàn)标准
第十六页，共57页。
第四章 变电站工程计价(jìjià)方法
▪ 1、掌握工料单价法概念、计价内容组成和计 价步骤。
▪ 2、了解(liǎojiě)工程量清单计价的定义及组 成、计价步骤和计价格式。

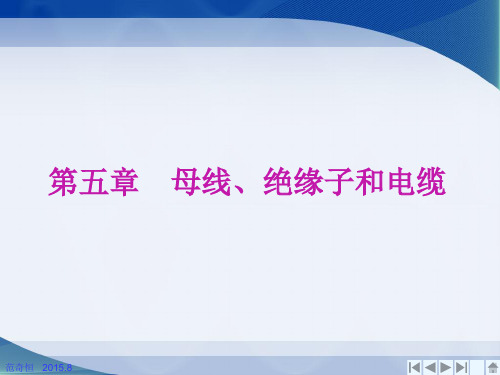

电气施工技术第5章 母线
