气体输送设备
气力输送机的工作原理
气力输送机的工作原理气力输送机（Pneumatic Conveying System）是一种利用气流力将物料从一个地方输送到另一个地方的设备。
它主要应用于各种颗粒状、粉状、颗粒与粉状混合物的输送工作，在多种工业生产中均有广泛的应用。
其工作原理是利用压缩空气或其他气体来产生气流，通过管道将物料从一个地方输送到另一个地方。
气力输送机的优点是可以在输送过程中避免物料受到污染和损坏，提高了生产效率和产品质量，因此备受各行各业的青睐。
气力输送机主要由气源系统、输送管道系统、物料储存和供给系统、控制系统以及辅助设备等组成。
在气源系统中，通常会使用压缩空气或氮气作为气源，通过空气压缩机将周围空气压缩成高压气体，并储存在储气罐中，以供给输送过程中所需的压缩空气。
输送管道系统则是输送物料的通道，通常采用不锈钢、碳钢或其他特殊材料制成，以适应不同物料的输送需求。
物料储存和供给系统主要用于储存和提供输送物料，以保证输送系统的连续运行。
控制系统则是整个输送系统的大脑，通过控制空气压力、物料流量和输送速度等参数来实现对输送过程的精准控制。
辅助设备包括除尘器、阀门、仪表和安全设备等，用于保证输送系统的安全和稳定运行。
气力输送机的工作原理是利用气流动力对物料进行输送。
当压缩空气或氮气通过管道推动底部的物料，就产生了气流动力。
在气流的作用下，物料被输送到另一个地方。
输送过程中，可以通过控制空气压力和流量来调节输送速度和输送物料的数量。
另外，也可以通过管道中设置的阀门来控制气流的方向和流速。
气力输送机还可以根据需要进行系统的布局，可以将输送系统设计成垂直、水平或多路分配等形式。
气力输送机的工作原理还涉及到多种输送方式。
在气力输送系统中，常见的输送方式包括压力输送、真空输送和密封输送。
压力输送是通过气流动力将物料从一个地方推送到另一个地方，可以根据物料的性质和输送的距离来设置不同的压力值。
真空输送是利用真空泵将管道内的气体抽空，形成负压区域，吸引物料进入管道，并通过气流将物料输送至目的地。
气体压缩及输送设备概述
气体压缩及输送设备概述引言气体压缩及输送设备在许多行业中扮演着重要的角色。
它们用于将气体从一个地方传输到另一个地方，并通过压缩气体增加其压力，以便在工业过程中的各种应用中使用。
本文将概述气体压缩及输送设备的基本原理、主要类型以及在不同行业中的应用。
基本原理气体压缩及输送设备的基本原理是通过一系列机械操作来增加气体的压力，并将气体从一个地点转移到另一个地点。
主要的机械操作包括压缩、冷却、过滤和输送。
•压缩: 压缩是通过减小气体的体积来增加其压力的过程。
压缩是通过排除气体中的空气、水蒸汽和其他杂质来实现的。
常见的气体压缩技术包括往复式压缩机、旋转式压缩机和离心式压缩机。
•冷却: 气体压缩会引起气体温度的升高，因此冷却是压缩气体的必要步骤。
冷却可以通过空气冷却器或水冷却器来实现，以确保气体达到所需的温度。
•过滤: 气体中的杂质可能会对设备和工艺造成损害，因此过滤是压缩及输送设备中不可或缺的步骤之一。
过滤器可以去除颗粒物、悬浮物和油脂等杂质，以保证输送气体的纯净度。
•输送: 压缩后的气体需要通过管道或管道网络传输到需要的地方。
输送方式有很多种，包括管道输送、压力容器输送和气体瓶输送等。
根据具体的应用需求和工艺要求，选择合适的输送方式是十分重要的。
主要类型根据气体压缩及输送设备的不同工作原理和应用场景，可以将其分为以下几种主要类型。
1.往复式压缩机: 往复式压缩机通过往复运动来压缩气体。
它们通常具有简单、可靠的结构，适用于中小型气体压缩和输送应用。
2.旋转式压缩机: 旋转式压缩机通过旋转机械来压缩气体。
它们通常具有高效、节能的特点，适用于大型工业气体压缩和输送应用。
3.离心式压缩机: 离心式压缩机通过离心力来压缩气体。
它们通常具有体积小、重量轻的特点，适用于移动式气体压缩和输送设备。
4.气体泵: 气体泵通过机械工作将气体从低压区域抽入高压区域。
它们通常适用于需要高压气体的应用，如气瓶充装和化学工业过程。
5.气体压缩机配套设备: 在气体压缩及输送系统中，还有一些配套设备起到重要的辅助作用，如冷却器、过滤器、干燥器和控制装置等。

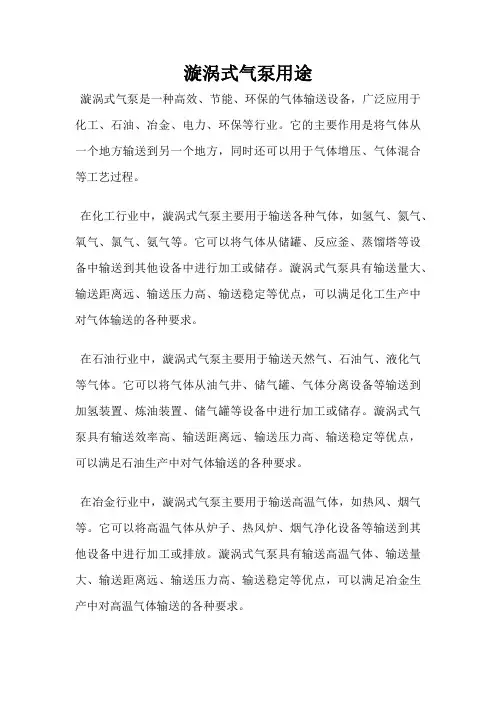

漩涡式气泵用途
漩涡式气泵用途漩涡式气泵是一种高效、节能、环保的气体输送设备，广泛应用于化工、石油、冶金、电力、环保等行业。
它的主要作用是将气体从一个地方输送到另一个地方，同时还可以用于气体增压、气体混合等工艺过程。
在化工行业中，漩涡式气泵主要用于输送各种气体，如氢气、氮气、氧气、氯气、氨气等。
它可以将气体从储罐、反应釜、蒸馏塔等设备中输送到其他设备中进行加工或储存。
漩涡式气泵具有输送量大、输送距离远、输送压力高、输送稳定等优点，可以满足化工生产中对气体输送的各种要求。
在石油行业中，漩涡式气泵主要用于输送天然气、石油气、液化气等气体。
它可以将气体从油气井、储气罐、气体分离设备等输送到加氢装置、炼油装置、储气罐等设备中进行加工或储存。
漩涡式气泵具有输送效率高、输送距离远、输送压力高、输送稳定等优点，可以满足石油生产中对气体输送的各种要求。
在冶金行业中，漩涡式气泵主要用于输送高温气体，如热风、烟气等。
它可以将高温气体从炉子、热风炉、烟气净化设备等输送到其他设备中进行加工或排放。
漩涡式气泵具有输送高温气体、输送量大、输送距离远、输送压力高、输送稳定等优点，可以满足冶金生产中对高温气体输送的各种要求。
在电力行业中，漩涡式气泵主要用于输送烟气、废气等。
它可以将烟气、废气从发电机组、锅炉、烟气净化设备等输送到烟囱或其他设备中进行排放或处理。
漩涡式气泵具有输送烟气、废气效率高、输送距离远、输送压力高、输送稳定等优点，可以满足电力生产中对烟气、废气输送的各种要求。
在环保行业中，漩涡式气泵主要用于输送废气、废水等。
它可以将废气、废水从工业生产设备、污水处理设备等输送到处理设备中进行处理或排放。
漩涡式气泵具有输送废气、废水效率高、输送距离远、输送压力高、输送稳定等优点，可以满足环保行业中对废气、废水输送的各种要求。
漩涡式气泵是一种高效、节能、环保的气体输送设备，广泛应用于化工、石油、冶金、电力、环保等行业。
它的主要作用是将气体从一个地方输送到另一个地方，同时还可以用于气体增压、气体混合等工艺过程。
化工原理课件 气体输送设备
二．通风机
（一） 轴流式：气体沿轴向流过 特点：风量大，但压头小 （二）离心式 1． 结构：同于离心泵、 1) 送风量大，因此体积大 2) 因风量大，故需动能大，叶 片有后弯、前弯、径向之分。 3) 因尺寸大，故转速小。 2． 性能参数与特性曲线
点击这里看大图
1) 风量ቤተ መጻሕፍቲ ባይዱ,
m3 / h
2) 风压： 以单位体积气体所获得能量表示 H T J N ⋅m N = 2 为压强单位 = 2 3 m m ⋅m m
有效功率N e = H T Q
η η 注意：H T , Q应是同一状态下的参数
N=
Ne
=
HT Q
4)性能曲线
比离心泵多了一条静风压H ST — Q曲线
3.离心通风机的选用
' 1) 根据柏努利方程计算操 作条件下的HT , 再换算
成实验条件下的 T H
2)风量直接用操作条件下 风机进口状态下的风量 Q
五．压缩机（往复式） 其工作原理同于往复泵，但由于气体具有压缩性， 其工作过程又与往复泵有所不同。
六．习题
例 一泵送液能力为 300 / min ，扬程为 40m ，用 ρ = 1000 kg / m 3 , µ = 2cP的液体，从敞口液 来输送
2
池到高度为 22 m的设备中，设备内表压 强为1kgf / cm 要求流量为16 m 3 / h , 管道为 Φ 66 × 3mm , 管路全部长 度（包括所有局部当量 长度）为120 m, 泵效率为 0.6
第二节
气体输送设备
一．概述 二．通风机 三．鼓风机 四．真空泵 五．压缩机（往复式） 六．习题
第二节 气体输送设备 一．概述 1．作用：1) 产生高压以利反应 2) 抽气，产生负压 3) 气力输送 2．分类：一般按压缩比来分类 压缩比——凤机的出口与进口气体的绝对压强之 比 p2 p1 鼓风机：压缩比<4 通风机：压缩比1～1.5 压缩机：压缩比>4 真空泵： 负压
气体压缩输送设备火灾危险性
气体压缩输送设备火灾危险性当涉及到气体压缩输送设备，尤其是用于工业和建筑领域的管道系统时，火灾危险性是一个非常重要的问题。
这种设备通常用于输送各种气体，包括可燃气体，如天然气、液化石油气等。
火灾的发生可能具有致命的后果，包括人员伤亡、财产损失和环境破坏。
因此，必须采取一系列预防性和应急措施来降低火灾风险。
首先，必须确保设备和管道系统的设计、安装和维护符合相关的安全标准和法规。
这包括使用耐火材料对设备进行隔热、火焰防护和防爆措施。
此外，还要定期检查和维护设备，确保其正常运行，并及时修复任何损坏或泄漏。
其次，要对可能引发火灾的因素进行全面的风险评估。
这些因素包括但不限于：可燃物质的浓度、温度、热源、电气设备、静电、人为错误等。
通过识别和控制这些风险因素，并采取相应的措施来消除或减轻它们，可以有效地降低火灾发生的可能性。
此外，还需要对设备和管道系统进行火灾预防培训和教育。
这将有助于工作人员了解火灾的危险性和预防火灾的关键措施。
培训内容应包括火灾的识别、灭火器的正确使用、紧急逃生计划和火灾报警系统的操作等。
另外，在发生火灾时，还需要有适当的应急措施和设备。
这包括但不限于灭火器、喷雾系统、自动灭火系统、疏散通道和应急通信设备。
工作人员应熟悉使用这些设备的方法，并参与定期的演习和模拟火灾情况，以确保他们能够正确地应对火灾和采取必要的紧急措施。
最后，还应定期进行火灾风险评估和设备检查。
通过进行定期的检查和测试，可以及时发现和纠正任何存在的问题，并预防火灾的发生。
如果发现任何损坏或不合格的设备，必须立即采取行动进行修复或更换。
总之，气体压缩输送设备火灾危险性是一个极其重要的问题，需要采取一系列的预防措施和应急措施来降低火灾风险。
这包括符合相关的安全标准和法规、全面的风险评估、火灾预防培训和教育、适当的应急措施和设备以及定期的火灾风险评估和设备检查。
只有通过这些措施的综合应用，才能有效地保护人员安全和财产安全，减少火灾对环境的影响。
气体压缩输送设备火灾危险性范文（二篇）
气体压缩输送设备火灾危险性范文气体压缩输送设备是现代工业生产中常见的设备之一，它具有高效、便捷的特点，但同时也伴随着火灾的危险性。
火灾对生命安全和财产造成的毁灭性影响不可忽视，特别是在气体压缩输送设备中，一旦发生火灾，往往会导致火势迅速蔓延，造成严重的后果。
因此，了解和认识气体压缩输送设备火灾的危险性，采取有效的预防措施，至关重要。
首先，气体压缩输送设备火灾的危险性在于其特殊的工作环境和工艺要求。
这类设备常常需要处理高压气体，而高压气体在泄漏或泄爆时，会形成喷射、喷燃或喷爆等危险情况。
高压气体的燃烧过程往往伴随着剧烈的火焰、高温和剧烈的气体振荡，容易引发火灾事故。
此外，气体的特殊性质和流动性使得火灾的扩散速度和范围很难控制，一旦火灾发生，极易蔓延至设备周围的区域。
其次，气体压缩输送设备火灾的危险性在于其高温环境和易燃物质的存在。
在气体压缩输送设备中，往往存在着高温工作环境和易燃物质的存在，这为火灾的发生提供了条件。
高温环境容易引发可燃物质的火灾，而易燃物质又能加剧火灾的燃烧和扩散。
当高温环境和易燃物质共同作用时，火灾事故的风险将进一步增大，对设备和人员的安全造成严重威胁。
此外，气体压缩输送设备火灾的危险性在于其工作过程中潜在的操作失误和设备故障。
在气体压缩输送设备的操作过程中，由于操作人员的疏忽或不当操作，易引发火灾的隐患。
例如，操作人员在处理高压气体时没有正确操作阀门，导致气体泄漏；或者设备的部件出现故障，使得气体压力不能得到有效控制。
这些操作失误和设备故障可能导致气体压缩输送设备的火灾危险性迅速增大。
鉴于气体压缩输送设备火灾的危险性，采取适当的预防措施是至关重要的。
首先，要提高操作人员的安全意识和火灾防范意识，加强操作人员的培训和教育，确保他们掌握正确的操作技巧和应急处理能力。
其次，应定期检查和维护气体压缩输送设备，及时修复设备故障，确保设备的正常运行和安全性。
此外，加强气体泄漏和气体泄爆的监测和控制，安装相应的气体泄漏报警器和压力监测装置，及时发现和处理可能存在的危险。
气泵工作原理
气泵工作原理一、引言气泵是一种将气体压缩并输送的设备，广泛应用于工业生产、环境保护、医疗器械等领域。
了解气泵的工作原理对于正确使用和维护气泵至关重要。
本文将详细介绍气泵的工作原理及其相关知识。
二、气泵的分类根据气泵的工作方式和结构特点，气泵可以分为往复式气泵和离心式气泵两大类。
1. 往复式气泵往复式气泵通过活塞的往复运动来实现气体的压缩和输送。
其工作原理可以分为吸气、压缩和排气三个过程。
（1）吸气过程：当活塞向后运动时，气泵的进气阀门打开，气体通过进气管道进入气泵的气缸内。
（2）压缩过程：当活塞向前运动时，进气阀门关闭，气缸内的气体被迫压缩。
由于活塞的运动，气体的体积减小，压力增加。
（3）排气过程：当活塞再次向后运动时，排气阀门打开，气体通过出气管道排出气泵。
2. 离心式气泵离心式气泵则通过离心力将气体压缩并输送。
其工作原理可以分为离心力和离心泵两个关键步骤。
（1）离心力：当气泵转子高速旋转时，气体被迫向外部挪移，产生离心力。
（2）离心泵：离心力将气体压缩，并通过出口管道输送。
三、气泵的工作特点了解气泵的工作特点有助于我们更好地使用和维护气泵。
1. 压力和流量气泵的工作特点主要包括压力和流量两个方面。
压力是指气泵产生的气体压力，而流量则是指气泵单位时间内输送的气体量。
2. 耐久性和可靠性气泵通常需要长期连续运行，因此其耐久性和可靠性非常重要。
合理的使用和定期维护可以延长气泵的使用寿命。
3. 噪音和振动气泵在工作过程中会产生一定的噪音和振动。
为了保护工作环境和操作人员的健康，需要采取相应的措施来降低噪音和振动。
四、气泵的应用领域气泵广泛应用于各个领域，以下是一些常见的应用领域：1. 工业生产气泵在工业生产中常用于压缩空气供给、气体输送和压力传送等方面。
例如，气泵可以用于驱动气动工具、输送气体原料等。
2. 环境保护气泵在环境保护领域的应用非常广泛。
例如，气泵可以用于废气处理、水处理和垃圾处理等方面。
化工原理第二章(气体输送机械)
【全风压的确定 全风压的确定】 全风压的确定 在通风机的进、出口截面之间列柏努利方程，忽 忽 略两截面的位差和阻力损失，则： 略两截面的位差和阻力损失
2 2 ps2 − ps1 u2 − u1 H= + ρg 2g
式中 ps1——通风机进口静压，Pa； ps2——通风机出口静压，Pa； u1——通风机进口气速，m/s； u2——通风机出口气速，m/s。
2011-6-9
转速 r/ 3～3452
流量 m3/h
2198～4122
电动机 型号
Y112M Y132S2-2 Y132S2-2 Y160M2-2 Y160M2-2 Y 160L-2 Y225M-2 Y280S-2
功率kW
4-7.5
2900
4933～4374
3130～5868
（1）气体进入叶轮中 心后，作圆周运动； （2）首先得到动能 动能； 动能 （3）一部分在蜗装壳 体内转换成静压能 静压能。 静压能
2011-6-9
3、离心式通风机的性能参数和特性曲线 、 何谓离心式通风机的性能参数？ 何谓离心式通风机的性能参数？ 【定义 定义】用以描述一台离心式通风机性能的一组物 定义 一组物 理量，该组参数通常标注在铭牌 铭牌上。包括： 理量 铭牌 （1）流量（风量）； （2）风压； （3）轴功率； （4）效率； （5）转速。
2011-6-9
全风压－ 全风压－流量 曲线 pt～qv
η pt pst
效率－ 效率－流量曲 线 η～qv ～
P 轴功率－ 轴功率－流量 曲线 P～qv ～
静风压－流量 静风压－ 曲线 pst～qv
qv
离心通风机特性曲线
2011-6-9
4、离心式通风机的选型 、 （1）确定风（流）量和全风压。风量根据生产任务 风 量和全风压 风量根据生产任务 来定；全风压按柏努利方程来求。 来定；全风压按柏努利方程来求。但均要按标准条 件进行校正，即：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气体输送设备
气体输送设备是工业生产中常用的一种专用设备，用于将气体从一
个位置传送到另一个位置。
它可以通过管道、管道网或管道系统传输
各种气体，包括氮气、氧气、天然气等。
本文将介绍气体输送设备的
分类、原理以及在工业生产中的应用。
一、气体输送设备的分类
气体输送设备可以根据其工作原理、结构特点和使用场景等方面进
行分类。
常见的分类包括压缩空气输送设备、真空输送设备和液氮传
输设备等。
1. 压缩空气输送设备
压缩空气输送设备是通过压缩空气的动力驱动气体传输的装置。
它
包括空气压缩机、气体储罐、管道以及相应的控制系统等组成部分。
压缩空气输送设备广泛应用于工业生产中的气体输送、气动输送和粉
体输送等领域。
2. 真空输送设备
真空输送设备是利用真空负压原理进行气体传输的装置。
它通过减
压装置将输送位置的气压降低，使得气体从高压区域向低压区域运动。
真空输送设备通常用于粉尘、固体颗粒等粉体物料的输送。
3. 液氮传输设备
液氮传输设备是将液态氮从一个位置传输到另一个位置的设备。
液
态氮在低温下具有很高的稳定性，广泛用于冷冻、冷却以及特殊工艺
等领域。
液氮传输设备包括氮气储罐、气体泵等组成部分。
二、气体输送设备的原理
气体输送设备的工作原理基于气体的压力差和流体力学原理。
通过
施加压力差，使气体从高压区域向低压区域移动。
这一原理适用于不
同类型的气体输送设备，但具体的工作原理会有所差异。
例如，压缩空气输送设备中，空气压缩机将气体压缩并送入储罐中。
当需要输送气体时，通过控制系统将储罐内的气体排放到管道中，利
用压力差将气体送至目标位置。
对于真空输送设备来说，通过减压装置将输送位置的气压降低，使
得气体朝着低压区域移动。
这种装置通常用于输送敏感材料或易挥发
物质。
液氮传输设备则利用液态氮的低温特性进行气体传输。
液氮被储存
在低温储罐中，在需要使用时，通过气体泵将液态氮送往目标位置。
液态氮在输送过程中会逐渐升华为气态氮，从而实现了气体的传输。
三、气体输送设备的应用
气体输送设备在工业生产中有着广泛的应用。
以下是一些常见的应
用场景：
1. 粉体物料输送
气体输送设备广泛应用于粉体物料的输送过程中。
例如，在制药工业中，气动输送系统可用于输送药粉、颗粒等物料，提高生产效率。
2. 气体供应
气体输送设备在工业生产中用于供应各种气体，如氧气、氮气等。
通过管道输送，可以满足生产过程中的气体需求。
3. 冷却与冷冻
液氮传输设备被广泛用于冷却与冷冻领域。
例如，液氮可用于食品加工、特殊工艺以及科学研究中的低温实验等。
4. 污水处理
气体输送设备在污水处理领域中也得到了应用。
例如，气动输送系统可将厌氧污泥输送至氧化池，促进污水的处理过程。
结论
气体输送设备在工业生产中扮演着重要的角色，它们以不同的方式将气体从一个位置传送至另一个位置。
通过合理选择和应用气体输送设备，可以提高生产效率，满足生产过程中的气体需求。
