《计算机控制技术》习题答案
计算机控制技术课后习题答案
1.1计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
1.2实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
1.5计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.6计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。
为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。
a.普及应用可编程序控制器b.采用集散控制系统c.研究和发展智能控制系统2.4数字量过程通道由哪些部分组成？各部分的作用是什么？数字量过程通道包括数字量输入通道和数字量输出通道。
数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。
计算机控制技术课后习题答案
|3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么由四部分组成。
图微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
其中操作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能。
—(4)检测与执行机构a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量，例如热电偶把温度转换成mV信号；压力变送器可以把压力转换变为电信号，这些信号经变送器转换成统一的计算机标准电平信号(0～5V或4～20mA)后，再送入微机。
b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。
例如，在温度控制系统中，微机根据温度的误差计算出相应的控制量，输出给执行机构(调节阀)来控制进入加热炉的煤气(或油)量以实现预期的温度值。
《计算机控制技术》课后习题答案(于海生)
课 (3)采样保持器：A/D 转换器完成一次 A/D 转换总需要一定的时间。在进行 A/D 转换时间内，希望输入信号不再变化，以免
造成转换误差。这样，就需要在 A/D 转换器之前加入采样保持器。 (4)A/D 转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模 /数转换器 (Analog/Digital Converter，简称 A/D 转换器或 ADC)。
图 1.2 操作指导控制系统原理框图 (2)直接数字控制系统(DDC 系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测， 经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被 控参数达到预定的要求。DDC 系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。其原理框图如图 1.3 所 示。
1
可以接收的数字代码。过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。过程输入输出
通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动 器、键盘、打印机、显示终端等)和外存贮器(磁盘)。其中操作台应具备显示功能，即根据操作人员的要求，能立即显示所要 求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能。
网图 2.1 光电耦合器电路图 案 5.模拟量输入通道由哪些部分组成？各部分的作用是什么？ 答 模拟量输入通道一般由 I/V 变换、多路转换器、采样保持器、A/D 转换器、接口及控制逻辑电路组成。 后 (1)I/V 变换：提高了信号远距离传递过程中的抗干扰能力，减少了信号的衰减，为与标准化仪表和执行机构匹配提供了方便。
计算机控制技术课后习题答案
第一章1．微型计算机控制系统与连续控制系统的主要异同点是什么？答：将连续控制系统中的控制器用微型计算机来代替，就可以构成微型计算机系统。
控制系统中引入微型计算机后，控制规律便可由程序实现，微型计算机执行相应的程序，实现对被控参数的控制。
在连续控制系统中，系统的控制规律是由硬件电路实现的，改变控制规律就要改变硬件；而在微型计算机控制系统中，控制规律是通过程序实现，改变控制规律只需改变程序。
在微型计算机控制系统中，微型计算机的输入和输出都是数字信号，而变换发送单元送出的信号，以及大多数执行机构所能接收的信号，都是模拟信号。
因此，系统中需要有A/D转换器和D/ A转换器。
连续控制系统不断地测量，经过反馈及补偿后，对生产过程产生连续不断的控制。
微型计算机控制系统是采样控制系统。
微型计算机每隔一个采样周期T会对被控参数进行一次测量，根据一定控制规律算出控制量后，去控制生产过程。
在两次采样时刻之间，微型计算机对被控参数不进行测量，其输出控制量自然也保持不变。
当用一台微型计算机控制多个参数时，微型计算机按巡回测量控制方式工作。
2.从微型计算机参与控制的方式上，微型计算机控制系统可分为哪几类？各有什么特点？答:可分为数据采集系统（DAS）、直接数字控制系统（DDC）、监督算机控制系统（SCC）、分散型控制系统（DCS）。
数据采集系统（DAS）：数据采集系统中微型计算机通过模拟量、开关量输入通道进行数据采集，将采集到的数据进行分析处理，以实现生产过程中的集中监视及实现生产过程的操作指导。
该系统中的微型计算机不直接参与生产过程控制，不会对生产过程产生直接影响。
直接数字控制系统（DDC）：微型计算机通过模拟量输入通道、数字量输入通道进行数据采集，然后按照一定的控制规律进行实时决策，最后通过模拟量输出通道、数字量输出通道输出控制信号，实现对生产过程的直接控制。
由于该系统中夺得微型计算机直接参与生产过程的控制，故要求微型计算机系统实时性好、可靠性高和环境适应性好。
《计算机控制技术》教材习题解答1
《计算机控制技术》习题解答第一章什么是计算机控制系统计算机控制系统由哪几部分组成答：计算机控制系统就是利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。
计算机控制系统的组成：计算机控制系统由计算机（工业控制机）和生产过程两大部分组成。
、微型计算机控制系统的特点是什么微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制`c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度计算机控制系统结构有哪些分类指出这些分类的结构特点和主要应用场合。
答：（1）操作指导控制系统优点：结构简单，控制灵活，安全。
缺点：由人工操作，速度受到限制，不能控制多个对象。
（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。
（3）监督控制系统（SCC）%优点：生产过程始终处于最优工况。
（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。
国际标准统一后，可实现真正的开放式互联系统结构。
.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
;.实时、在线方式和离线方式的含义是什么答：所谓实时，是指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。
在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式；生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。

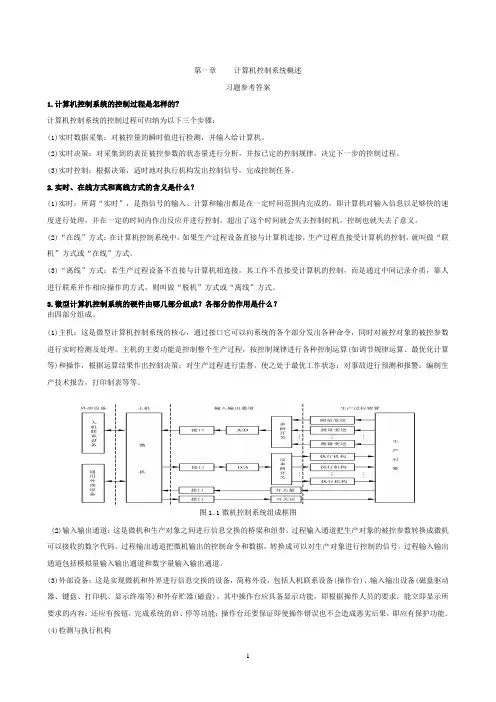

(完整版)计算机控制技术课后习题详解答案.(DOC)
第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
《计算机控制技术》习题参考答案
《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第１章１．填空题（１）闭环控制系统，开环控制系统(２）实时数据采集，实时决策控制,实时控制输出(３）计算机,生产过程(4）模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道（5）系统软件，应用软件2．选择题（1) A(2) B（3) C (4） A （5）B３.简答题（1)将闭环自动控制系统中得模拟控制器与与比较环节用计算机来代替，再加上A/D 转换器、D／Ａ转换器等器件，就构成了计算机控制系统，其基本框图如图所示.计算机控制系统由计算机（通常称为工业控制机）与生产过程两大部分组成。
工业控制机就是指按生产过程控制得特点与要求而设计得计算机,它包括硬件与软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
（2）操作指导控制系统:其优点就是控制过程简单，且安全可靠。
适用于控制规律不就是很清楚得系统，或用于试验新得数学模型与调试新得控制程序等。
其缺点就是它就是开环控制结构,需要人工操作,速度不能太快，控制得回路也不能太多，不能充分发挥计算机得作用。
ﻩ直接数字控制系统:设计灵活方便，经济可靠。
能有效地实现较复杂得控制，如串级控制、自适应控制等。
监督计算机控制系统:它不仅可以进行给定值得控制，还可以进行顺序控制、最优控制、自适应控制等。
其中SCC+模拟调节器得控制系统，特别适合老企业得技术改造,既用上了原有得模拟调节器，又可以实现最佳给定值控制。
SCＣ+ＤDC得控制系统，更接近于生产实际,系统简单,使用灵活,但就是其缺点就是数学模型得建立比较困难.集散控制系统：又称分布式控制系统,具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平与管理水平，提高劳动生产率等优点.缺点就是系统比较复杂。
计算机集成制造系统:既能完成直接面向过程得控制与优化任务,还能完成整个生产过程得综合管理、指挥调度与经营管理得任务.但就是计算机集成制造系统所要解决得不仅就是局部最优问题,而就是一个工厂、一个企业乃至一个区域得总目标或总任务得全局多目标最优，即企业综合自动化问题.现场总线控制系统：成本低、可靠性高，而且在同一得国际标准下可以实现真正得开放式互联系统结构。
《计算机控制技术》课后习题答案(于海生)
课 (3)采样保持器：A/D 转换器完成一次 A/D 转换总需要一定的时间。在进行 A/D 转换时间内，希望输入信号不再变化，以免
造成转换误差。这样，就需要在 A/D 转换器之前加入采样保持器。 (4)A/D 转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模 /数转换器 (Analog/Digital Converter，简称 A/D 转换器或 ADC)。
电路原理图如图所示三相单三拍控制方式输出字表xyxyxx轴步进电机输出字表yy轴步进电机输出字表9存储地址标号低八位输出字存储地址标号高八位输出字adx101hady101hadx101hady101haaddxx1100000000000000110011hhaaddyy1100000000000000110011hhadx202hady202hadx202hady202hadx200000000000011000022hhaaddyy2200000000000011000022hhadx2adx304hady304hadx304hady304hadx3adx300000000001100000044hhaaddyy3300000000001100000044hh三相双三拍控制方式输出字表xyxyxx轴步进电机输出字表yy轴步进电机输出字表存储地址标号低八位输出字存储地址标号高八位输出字adx103hady103hadx103hady103hadx1adx100000000000011110033hhaaddyy1100000000000011110033hhadx206hady206hadx206hady206haaddxx2200000000001111000066hhaaddyy2200000000001111000066hhadx305hady305hadx305hady305haaddxx3300000000001100110055hhaaddyy3300000000001100110055hh三相六拍控制方式输出字表xyxyxx轴步进电机输出字表yy轴步进电机输出字表存储地址标号低八位输出字存储地址标号高八位输出字adx101hady101hadx101hady101haaddxx1100000000000000110011hhaaddyy1100000000000000110011hhadx203hady203hadx203hady203haaddxx2200000000000011110033hhaaddyy2200000000000011110033hhadx302hady302hadx302hady302haaddxx3300000000000011000022hhaaddyy3300000000000011000022hh网adx406hady406hadx406hady406haaddx
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。
计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。
工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。
适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。
其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。
直接数字控制系统：设计灵活方便，经济可靠。
能有效地实现较复杂的控制，如串级控制、自适应控制等。
监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。
其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。
SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。
集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。
缺点是系统比较复杂。
计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。
但是计算机集成制造系统所要解决的不仅是局部最优问题，而是一个工厂、一个企业乃至一个区域的总目标或总任务的全局多目标最优，即企业综合自动化问题。
现场总线控制系统：成本低、可靠性高，而且在同一的国际标准下可以实现真正的开放式互联系统结构。
嵌入式控制系统：嵌入式控制系统是面向特定应用而设计的、对功能、可靠性、成本、体积、功耗等进行严格要求的专用计算机控制系统，具有软件代码小，高度自动化，响应速度快等特点，制作成本高，但系统开发投入低，应用灵活。
(3) 操作台是一个实时的人机对话的联系纽带。
通过它人们可以向计算机输入程序，修改内存的数据，显示被测参数以及发出各种操作命令等。
它主要包括以下4个部分：作用开关、一组功能键、屏幕或显示器、一组数字键。
(4) 可靠性高和可维修性好、控制的实时性好、环境适应性强、输入和输出通道配套好、系统的扩充性好、控制软件包功能强、系统通信功能强(5) 具有实现全数字化、开放性、智能化、互操作性、风险分散性、适应性强等优点。
(6) 嵌入式控制系统具有以下几个特点：①嵌入式系统是将先进的计算机技术、半导体技术以及电子技术与各个行业的具体应用相结合的产物。
②嵌入式系统通常是面向用户、面向产品、面向特定应用的。
③嵌入式系统和具体应用有机地结合在一起，其升级换代也是和具体产品同步进行的。
④为了提高执行速度和系统可靠性，嵌入式系统中的软件一般都固化在存储器芯片或单片机中，而不是存贮于磁盘等载体中。
⑤嵌入式系统本身并不具备在其上进行进一步开发的能力。
在设计完成以后，用户如果需要修改其中的程序功能，也必须借助于一套开发工具和环境。
⑥要求嵌入式系统所支持的开发工具易学、易用、可靠、高效。
第2章1．填空题(1) max 2ω≥ωs(2) 信号调理电路，多路开关，前置放大器，采样保持器，A ／D 转换器(3) 用来切换模拟电压信号的关键元件(4) 脉冲启动，电平控制(5) 中断，查询，延时(6) 查询，延时，中断(7) 双缓冲，单缓冲，直通，单极性，双极性2．选择题(1) A (2) C (3) B (4) D (5) A (6) C (7) B (8) D3．简答题(1) 在计算机控制系统中，常用的信号有3种类型，即模拟信号、离散模拟信号和数字信号。
(2) 如果连续信号)(t x 具有有限频谱，其最高频率为max ω，则对)(t x 进行周期采样且采样角频率max 2ω≥ωs 时，连续信号)(t x 可以由采样信号)(*t x 惟一确定，亦即可以从)(*t x 不失真地恢复)(t x 。
(3) 不是。
如果输入信号变化很慢（如温度信号）或者A/D 转换时间较快，使得在A/D 转换期间输入信号变化很小，在允许的A/D 转换精度内，不必再选用采样/保持器。
(4) 信号调理电路是把传感器输出的信号或变送器输出的信号中，较小的电压信号经过模拟量输入通道中的放大器放大后，变换成标准电压信号（如0~5V ，1~5V ，0~10V ，-5~+5V 等），再经滤波后才能送入A/D 转换器。
而对于电流信号应该通过I/V （电流/电压）变换电路，将电流信号转换成标准电压信号，再经滤波后送入A/D 转换器。
当有多个输入信号需要检测时，利用多路开关可将各个输入信号依次地或随机地连接到公用放大器或A ／D 转换器上，实现对各个输入通道的分时控制。
多路开关是用来切换模拟电压信号的关键元件。
前置放大器的任务是将模拟小信号放大到A/D 转换器的量程范围内（如0~5V ）。
A/D 转换器需要一定的时间才能完成一次A/D 转换，因此在进行A/D 转换时间内，希望输入信号不再变化，以免造成转换误差。
这样，就需要在A/D 转换器之前加入采样/保持器S/H 。
A/D 转换器的作用就是把模拟量转换为数字量，以便于计算机进行处理。
(5) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道。
(6) 当转换结束时，A ／D 转换器芯片内部的转换结束触发器置位，并输出转换结束标志电平，以通知主机读取转换结果的数字量。
根据该信号在I/O 控制中的连接方式，A ／D 转换器有查询、延时和中断控制方式。
采用查询方式时，转换结束引脚通常连接到数据线或I/O 口线上。
这种方法程序设计比较简单，且可靠性高，但实时性差。
但由于大多数控制系统对于这点时间都是允许的，所以，这种方法用得最多。
采用延时方式时，转换结束引脚悬空。
在这种方式中，为了确保转换完成，必须把时间适当延长，因此，其速度比查询方式还慢，故应用较少。
采用中断方式时，转换结束信号通常与计算机的外部中断引脚连接（如80C51的0INT 或1INT ）。
在中断方式中，CPU 与A/D 转换器是并行工作的，因此，其工作效率高。
在多回路数据采集系统中一般采用中断方式。
(7) 数字量输入通道中常用的信号调理电路有：在小功率输入调理电路如采用RC 滤波电路消除开关抖动的方法。
采用RS 触发器消除开关两次反跳的方法。
大功率调理电路如高压与低压之间，用光电耦合器进行隔离。
交流输入信号检测电路如电感、压敏电阻和光耦合器配合使用的电路。
(8) 在数字量输出通道中的驱动电路，对于低电压情况下开关量控制输出，可采用晶体管、OC 门或运放等方式输出。
在驱动大型设备时，往往利用继电器作为控制系统输出到输出驱动级之间的第一级执行机构，通过第一级继电器输出，可以完成从低压直流到高压交流的过渡。
固态继电器是计算机测控系统中作为输出通道的控制元件的新型的电子继电器。
4．设计题（1）产生三角波的程序MOV A ，#00HDA1： MOV DPTR ，#0DFFFHMOVX @DPTR ，ADA2： INC AJNZ DA1DEC ADA3： DEC AMOV DPTR ，#0DFFFHMOVX @DPTR ，AJNZ DA3AJMP DA2产生梯形波DA0： MOV A ，#00HDA1： MOV DPTR ，#FF7CHMOVX @DPTR ，AINC AJNZ DA1DEC AACALL DL6msDA2： MOV DPTR ，#FF7CHMOVX @DPTR ，ADEC AJNZ DA2MOV DPTR ，#FF7CHMOVX @DPTR ，AACALL DL6msAJMP DA0DL6ms ：MOV R1，#0CHDL1 MOV R2，#0FFHDL2 DJNZ R2，DL2DJNZ R1，DL1RET(2)1) 采用直通工作方式2）单极性输出方式3）MOV DPTR，#0FF7FHMOV A，#80HMOVX @DPTR，ADA0：MOV A，#0FFHDA1：MOV DPTR，#0FF7CHMOVX @DPTR，ADEC AJNZ DA1MOVX @DPTR，AAJMP DA0(3) 计算如下：△U=10/256=0.039V/步下限对应的数值：1.5V/ △U=38.4步，取38步上限对应的数值：8.5V/ △U=217.9步，取218步程序清单如下：MOV DPTR，#0FF7FHMOV A，#80HMOVX @DPTR，ADA0：MOV R0，#26H ；(38)D=(26) HMOV DPTR，#0FF7CHMOV A，R0MOVX @DPTR，ADA1：INC R0MOV DPTR，#0FF7CHMOV A，R0MOVX @DPTR，ACJNE R0，#0DAH，DA1 ；(218) D=(0DA) HAJMP DA0RET(4)1) 控制口地址为FF7FH，C口地址为FF7EH，B口地址为FF7DH，A口地址为FF7CH2) 采用查询方式3) MOV DPTR，#0FF7FH ；8255A初始化MOV A，#83HMOVX @DPTR，AMOV R0，#60HAD0：MOV DPTR，#0FF7EH ；选择IN0，且启动转换MOV A，#80HMOVX @DPTR，AAD1：MOVX A，@DPTR ；从C口读取数据ANL A，#04H ；屏蔽PC7~3，PC1~0位JNZ AD1 ；A=0说明PC2=0，开始转换AD2：MOVX A，@DPTR ；A=1，再读C口数据ANL A，#04HJZ AD2 ；若A=1表示转换结束MOV DPTR，#0FF7DH ；读A/D转换结果MOVX A，@DPTRMOV @R0，ARET4) 0~5V5) CBA=111INT，并设置为边沿触发(5) 将ADC0809的EOC引脚通过反相器连接到80C51的0ORG 0000HLJMP INTADCORG 0003HLJMP ADINT0ORG 0300HINTADC：MOV DPTR，#0FF7FH ；8255A初始化MOV A，#83HMOVX @DPTR，AMOV R0，#60H ;设置存储单元INT为边沿触发方式SETB IT0 ；选择0INTSETB EA ；开中断0SETB EX0 ；AD0：MOV DPTR，#0FF7EH ；选择IN0，且启动转换MOV A，#80HMOVX @DPTR，A…ADINT0：…MOV DPTR，#0FF7DH ；读A/D转换结果MOVX A，@DPTRMOV @R0，AMOV DPTR，#0FF7EH ；再次选择IN0，且启动转换MOV A，#80HMOVX @DPTR，ARETI(6)MOV P1,#0FFH ；P1为准输入口LOOP：MOV A,P1 ；读入开关状态MOV DPTR , #7FFFH ；输出灯亮的模型MOVX @DPTR , A第3章1．填空题(1) 1(2) 中间值(3) 软件报警，直接报警(4) 扫描法，线反转法(5) 编程扫描，定时扫描，中断扫描(6) 静态显示，动态显示(7) 静态，时分割2．选择题(1) B (2) B (3) C (4) C (5) B (6) B (7) D (8) D (9) B3．简答题(1) 常用的数字滤波方法有程序判断滤波、算术平均值滤波、加权平均值滤波、中值滤波、去极值平均滤波、滑动平均滤波、低通数字滤波。
