非标设备技术要求规范电气部分
非标自动化设备电气安装规范

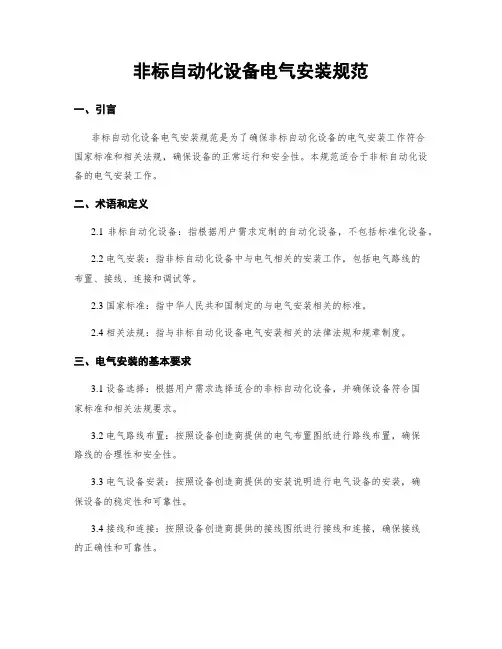

非标自动化设备电气安装规范一、引言非标自动化设备电气安装规范适用于各类非标自动化设备的电气安装工作，旨在确保设备的电气安装符合国家标准和相关法规要求，提高设备的安全性、可靠性和稳定性。
本规范的编制依据国家相关标准以及行业经验总结而成，对于非标自动化设备的电气安装工作具有指导和规范作用。
二、术语和定义2.1 非标自动化设备：指根据用户特定需求定制的、非标准化的自动化设备，包括但不限于机械手臂、特殊加工设备等。
2.2 电气安装：指非标自动化设备中与电气有关的安装工作，包括电气线缆敷设、接线、接地等。
2.3 国家标准：指国家制定的与电气安装相关的标准文件，包括GB、GB/T等。
2.4 相关法规：指与电气安装相关的法律法规文件，包括《中华人民共和国电气安全法》等。
三、电气安装要求3.1 设备布置3.1.1 非标自动化设备的电气设备应按照布置图纸进行安装，布置图纸应包括设备的主要电气元件、线缆敷设路径、控制柜位置等信息。
3.1.2 设备之间的电气线缆应有足够的间隔，避免相互干扰和交叉。
3.1.3 控制柜应设置在易于操作和维护的位置，距离设备不宜过远。
3.2 电气线缆敷设3.2.1 电气线缆的敷设应符合国家标准和相关法规的要求，保证线缆的安全性和可靠性。
3.2.2 电气线缆应采用合适的线槽、管道等进行敷设，避免电气线缆暴露在外，防止损坏和触电等事故的发生。
3.2.3 电气线缆的敷设路径应避免与其他设备或机械部件发生碰撞，确保线缆的完整性和可靠性。
3.3 接线和接地3.3.1 电气设备的接线应按照设备的接线图进行，确保接线的正确性和可靠性。
3.3.2 接线应采用规范的接线端子或接线盒，确保接线的牢固性和可靠性。
3.3.3 接线端子或接线盒应标明清晰的编号，方便维护和排查故障。
3.3.4 设备的接地应符合国家标准和相关法规的要求，确保设备的安全接地。
3.4 保护装置3.4.1 设备应配备符合国家标准和相关法规要求的过载保护装置、短路保护装置等，确保设备在异常情况下能够及时断电保护。
非标设备技术要求_电气
非标设备技术要求_电气随着工业发展和科技进步，非标设备在各种领域得到了广泛应用。
非标设备的多样化和复杂性使得电气技术要求变得愈发严格。
本文将简要介绍非标设备的电气技术要求。
一、电气控制系统非标设备的电气控制系统是整个设备的核心部分，它能够控制和监控设备的运行状态和输出。
电气控制系统中包含大量的电气元件，如电容、电阻、电感、变压器等。
这些电气元件需要经过特殊的选择和设计，以确保设备的精度和稳定性。
对电气控制系统要求的主要是可靠性、响应速度和功能强大。
可靠性是指电气控制系统能够稳定、可靠地输出准确的信号和电压，同时能够自我诊断和修复故障。
响应速度是指电气控制系统能够快速响应用户的操作和控制信号，以确保设备的准确和高效性。
功能强大是指电气控制系统能够灵活地控制和监控设备的各种状态和输出，同时能够适应不同的用户需求。
二、电气接线方式电气接线方式是非标设备电气部分的重要组成部分。
它直接影响着设备的性能和使用寿命。
电气接线方式通常采用复杂、精细的连接方式，如精密连接、可靠性连接、接触电阻和短路保护等。
对电气接线方式要求的主要是可靠性和安全性。
可靠性是指电气接线方式能够稳定、可靠地连接设备各部分，防止接触电阻和短路等问题。
安全性是指电气接线方式要求紧固结实、密封良好，能够有效地防止电气部分发生触电等安全问题。
三、电气元器件选择电气元器件的选择对非标设备电气部分的性能和使用寿命具有直接的影响。
电气元器件主要包括电容、电阻、电感、变压器等。
对电气元器件选择要求的主要是精度、质量和可靠性。
精度是指电气元器件能够达到高精度的要求，以确保设备的准确性和稳定性。
质量是指电气元器件应该具有良好的抗干扰能力和防护能力，以避免元器件受到外部因素的影响。
可靠性是指电气元器件应该具有较长的寿命和稳定的性能，以满足设备的长期使用需求。
总之，非标设备的电气技术要求是复杂而严格的。
为了确保设备的精度、可靠性和安全性，需要对电气控制系统、电气接线方式和电气元器件进行特殊的选择和设计。
非标设备通用技术要求规范电气部分
为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。
希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。
一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。
标牌采用金属刻字标牌。
6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
9、操作台箱体结构、元件布置结构应便于维修及部件更换。
10、可移动式操作台必须单独内置或外置软地线。
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置。
7、接线端子板的同一端子位置，最多接3根电线。
8、接线端子板要预留10%以上备用端子。
9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。
10、备用线应预留10%以上，并标有备用线号。
非标设备电气规范

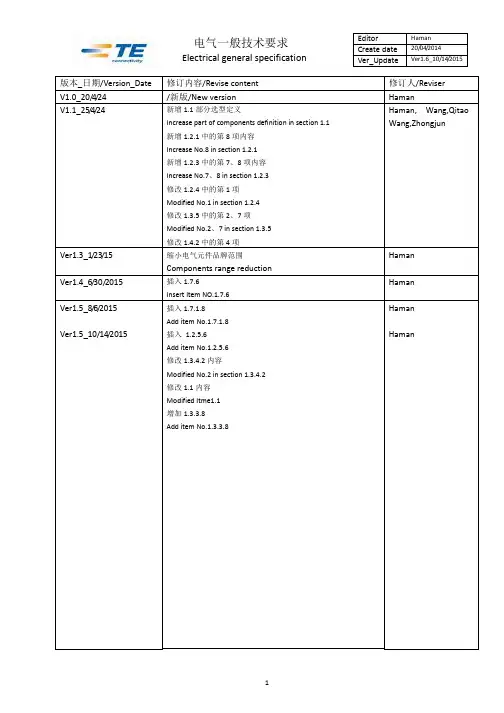

Editor Create date Ver_Update
Haman 20/04/2014 Ver1.6_10/14/2015
1.2 电气布局和配置/Electrical layout and configuration
1.2.1 电控箱本体/Electrical cabinet 1. 电控箱体及电控安装板的厚度不能小余 1.5mm. Thickness of cabient and installation board must be >=1.5mm 2. 箱体内配置文件槽，用于安放纸档技术资料。 The cubbyhole inside of cabinet, used to put paper technical data. 3. 表面喷涂的颜色为…………………… The color for the surface coating should be …………. 4. 箱体上张贴金属铭牌，并标明额定电压，额定功率，额定气压，额定气流，重量，出厂年月等信息 Mount text plates outside of cabinet，show the rate voltage，rate power，rate pressure，rate air flow，weight， size，date of production and maker. 5. 电控箱周围要有足够的空间使门能打开，门应能在大于 90°角内灵活转动，门在转动过程中不应损坏漆膜，不 应使电器元件受到冲击，门锁上后不应有明显的晃动。 检验方法：手执门锁轻轻推拉，移动量不超过 2mm。 The door of cabinet can be open directly, door can be rotate flexible in range of degree 90, no damage the surface coating、no damage the electrical components and no obvious shaking when door opening and closing. Inspect method: hold door handle and push softly, door movement should less than 2mm 6. 壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣等现象。 Shell welding should be solid, weld should be bright and clean uniform, it should be no damage such as welding wear, cracks, bite edge, slag splashing. 7. 门与门之间的缝隙均匀差小于 2 ㎜，门与门框之间缝隙均匀差小于为 2 ㎜。 The gaps between doors should be less than 2mm, the gaps between door and frame should be less than 2mm. 8. 电控箱需要上门锁，并配备钥匙。 To assemble door locker and provide keys. 9. 如果箱体与机台本体分是离开的，信号线进入箱体采用重载接插件连接。 It is necessary to install connectors on the cabinet in order to connect signal cable into cabinet if cabinet is separate from machine. 10. 电控箱和机器工作台有效分离，防止机台作业过程中产生的废料落入电控箱. Keep the cabinet separate from machine work stage effectively to avoid the scrap fall into cabinet. 11. 箱体内配电板需留有至少 10%可利用平面空间. Panel board should be remain 10% useable space at least in cabinet. 12. 箱体内配置两孔和三孔插座方便调试设备用电脑充电 Install a power supply socket with both 2&3 feet for PC battery charging. 13. 电控箱门内框边缘安装密封条，保证关门后的密封性，防护等级需达到 IP40. Install rubber seal strip on the door inside the cabinet, the protection grade reaches IP40.
非标设备技术要求_电气

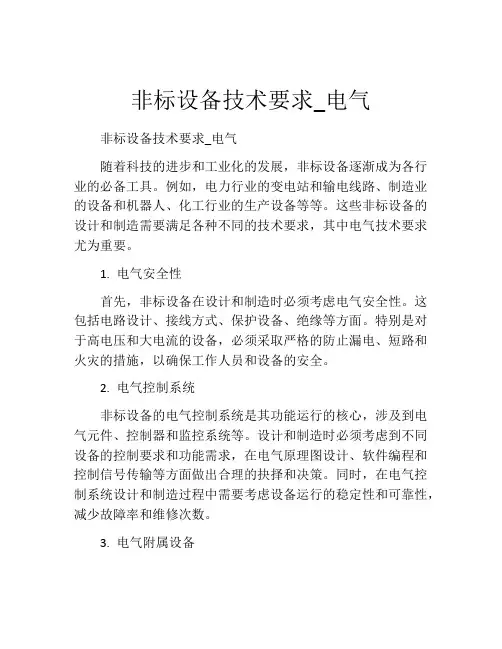

非标设备技术要求_电气非标设备技术要求_电气随着科技的进步和工业化的发展，非标设备逐渐成为各行业的必备工具。
例如，电力行业的变电站和输电线路、制造业的设备和机器人、化工行业的生产设备等等。
这些非标设备的设计和制造需要满足各种不同的技术要求，其中电气技术要求尤为重要。
1. 电气安全性首先，非标设备在设计和制造时必须考虑电气安全性。
这包括电路设计、接线方式、保护设备、绝缘等方面。
特别是对于高电压和大电流的设备，必须采取严格的防止漏电、短路和火灾的措施，以确保工作人员和设备的安全。
2. 电气控制系统非标设备的电气控制系统是其功能运行的核心，涉及到电气元件、控制器和监控系统等。
设计和制造时必须考虑到不同设备的控制要求和功能需求，在电气原理图设计、软件编程和控制信号传输等方面做出合理的抉择和决策。
同时，在电气控制系统设计和制造过程中需要考虑设备运行的稳定性和可靠性，减少故障率和维修次数。
3. 电气附属设备电气附属设备包括变压器、电容器、电感器、电抗器、电源等等。
这些设备在非标设备中的作用和重要性不可忽视。
在设计和制造时，需要考虑设备的使用环境和工作条件，选择合理的电气附属设备，以确保其正常运行和长期使用寿命。
4. 电气线路布局和维护非标设备的电气线路布局必须合理、清晰，以方便对电气设备的运行监控、故障排除和维护保养。
在设计和制造时，需要考虑到终端用户的使用习惯和要求，尽可能减少线路的复杂性和难度，方便用户的维护保养工作。
总之，非标设备设计和制造需要考虑到众多不同的技术要求和工艺流程，其中电气技术是其重要的组成部分。
只有在满足电气安全性、电气控制系统、电气附属设备、电气线路布局和维护等方面的要求时，才能最大程度地发挥非标设备的作用和效益，实现企业的生产目标和经济效益。
非标自动化设备电气安装规范
3.4接线和连接：按照设备创造商提供的接线图纸进行接线和连接，确保接线的正确性和可靠性。
3.5导线保护：使用合适的导线保护措施，如导线槽、导线管等，确保导线的安全性和耐久性。
3.6接地保护：对设备进行接地保护，确保设备的安全性和防雷性能。
4.6接地保护
4.6.1对设备进行接地保护，确保设备的安全性和防雷性能。
4.6.2接地电阻应符合国家标准要求，确保接地的可靠性和有效性。
4.6.3接地线应选择合适的规格和材料，确保接地线的导电性和耐久性。
4.7调试和测试
4.7.1安装完成后，对电气设备进行调试和测试，确保设备的正常运行和安全性。
4.7.2调试和测试过程中应按照设备创造商提供的调试方案和测试方法进行操作，确保测试结果的准确性和可靠性。
4.4.2接线过程中应注意导线的选择和规格，确保导线能够承受设备的电流负荷。
4.4.3接线过程中应注意导线的固定和连接，确保导线的接触良好，不松动和脱落。
4.5导线保护
4.5.1使用合适的导线保护措施，如导线槽、导线管等，确保导线的安全性和耐久性。
4.5.2导线保护措施应与设备的使用环境和要求相适应，避免导线受到机械损伤或者外界环境的影响。
4.2电气路线布置
4.2.1根据设备创造商提供的电气布置图纸，合理布置电气路线，确保路线的短、直、平、快。
4.2.2路线布置应考虑电气设备的功能要求、安全要求和维护要求，避免路线交叉、交织和过长。
4.2.3电气路线应与其他设备的路线分开布置，避免相互干扰和交叉干扰。
4.3电气设备安装ຫໍສະໝຸດ 4.3.1按照设备创造商提供的安装说明进行电气设备的安装，确保设备的稳定性和可靠性。
非标设备技术要求电气
非标设备技术要求电气引言非标设备是指根据专门的生产要求定制的特殊设备，与传统标准设备相比具有更高的技术要求和特殊性。
在非标设备的设计和制造过程中，电气技术起着重要的作用。
本文将介绍非标设备在电气方面的技术要求，包括电气设计、电气元件选型、电气控制等方面的内容。
电气设计要求电气系统设计非标设备的电气系统设计应基于设备的功能、工作原理和性能要求进行。
其中，电气系统的总体设计应包括以下内容：1.设备的工作模式和控制方式：根据设备的实际工作要求，确定电气系统的工作模式和控制方式，例如手动控制、自动控制等。
2.电气系统的功能分区：将电气系统按照不同的功能进行分区，例如电源分区、控制分区、信号分区等，分别设计相应的电气回路和控制系统。
3.电气系统的保护和安全措施：根据设备的工作特点和安全要求，设计相应的电气保护和安全措施，例如过载保护、短路保护、接地保护等。
电气元件选型要求非标设备的电气元件选型应根据设备的工作要求和性能指标进行。
以下是一些常见的电气元件选型要求：1.电气元件的类型和规格：根据设备的电气系统设计，选择合适的电气元件类型和规格，例如开关、继电器、接触器、变压器等。
2.电气元件的环境适应能力：在非标设备的特殊工作环境中，电气元件应具有较高的环境适应能力，例如耐高温、耐湿度、耐腐蚀等。
3.电气元件的可靠性和寿命：非标设备通常需要长时间的稳定运行，因此电气元件的可靠性和寿命尤为重要，选用具有较高可靠性和长寿命的电气元件。
电气控制要求非标设备的电气控制是实现设备正常工作和保证安全性的关键。
以下是一些电气控制方面的要求：1.控制电路设计：根据设备的工作原理和控制要求，设计相应的电气控制电路，包括电路图绘制、元器件连接和信号传输等。
2.控制方式选择：根据设备的实际工作需要，选择合适的电气控制方式，例如开关控制、调速控制、定时控制等。
3.控制系统的可靠性和安全性：非标设备的控制系统应具有较高的可靠性和安全性，需要考虑故障保护、报警系统和紧急停机等方面。
非标自动化设备电气安装规范
非标自动化设备电气安装规范一、引言本文档旨在规范非标自动化设备的电气安装，确保设备的安全可靠运行。
电气安装是非标自动化设备的重要组成部份，合理的电气安装能够保证设备的正常运行，并且在故障发生时能够迅速排除故障，减少生产停工时间。
二、适合范围本规范适合于非标自动化设备的电气安装，包括但不限于机械设备、工业机器人、输送线等。
三、术语和定义1. 非标自动化设备：指根据用户需求定制的、具有特殊功能的自动化设备。
2. 电气安装：指非标自动化设备中与电气有关的安装工作，包括电缆敷设、接线、接地等。
3. 电缆：指用于传输电能或者信号的导线。
四、电气安装要求1. 设备接地1.1 设备的金属外壳应接地，接地电阻不得大于4Ω。
1.2 设备的接地线应与建造物的接地系统相连接，可采用专用接地线或者导体连接。
1.3 设备的接地线应符合国家标准，接地线的截面积应根据设备的功率和使用环境合理选择。
2. 电缆敷设2.1 电缆的敷设应符合国家标准，避免与其他设备或者物体发生磨擦或者挤压。
2.2 电缆敷设应保持整齐，避免交叉或者缠绕，便于维护和排查故障。
2.3 电缆的弯曲半径应符合电缆创造商的要求，避免过度弯曲导致电缆损坏。
3. 接线3.1 接线应符合设备的电气图纸要求，避免接错或者接反。
3.2 接线点应坚固可靠，接线端子应紧固，避免接触不良或者松动。
3.3 接线端子应采用合适的规格，与电缆相匹配，确保电流传输的安全可靠。
4. 电气保护4.1 设备应配备过载保护装置、短路保护装置和漏电保护装置，确保设备和人员的安全。
4.2 过载保护装置和短路保护装置应根据设备的额定电流和额定功率选择合适的规格。
4.3 漏电保护装置应符合国家标准，额定漏电动作电流不得大于30mA，动作时间不得超过0.1秒。
5. 标识和记录5.1 设备上应标明电气设备的型号、额定电流、额定功率等必要信息。
5.2 完成电气安装后，应编制电气安装记录，记录包括设备的接线图、接线柜布置图等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
非标设备技术要求规范电气部分
非标设备指的是根据用户需求定制生产的设备，具有个性
化和专业化的特点。
在非标设备的开发过程中，电气部分占据了很大的比重。
为了确保非标设备的电气部分的质量和安全性，需要制定一套规范和标准，下面将从电气设计、电气元器件选型和电气安装调试等方面详细介绍非标设备技术要求规范的电气部分。
1. 电气设计
（1）设计原则
在非标设备的电气设计中，应遵循以下原则：
•保证安全性；
•确保可靠性；
•满足工艺过程的需要；
•方便维护和操作；
•尽量减少材料成本和能源消耗。
（2）设计流程
电气设计流程包括以下几个步骤：
•理解用户需求：准确了解用户的需求和要求，包括操作类型、使用场景、负载情况等。
•编制技术方案：根据用户需求编制技术方案，包括电气系统设计、电路设计、控制系统设计等。
•编制工程图纸：根据技术方案编制详细的电气工程图纸，并且要符合国家和行业相关标准。
•选型和采购：根据需求和技术方案选购电气元器件。
•安装和调试：进行电气元器件的安装和调试工作。
2. 电气元器件选型
（1）选型原则
在非标设备的电气元器件选型中，应遵循以下原则：•确保安全性；
•保证可靠性；
•满足工艺过程的需要；
•符合国家和行业相关标准和规范；
•尽量减少材料成本和能源消耗。
（2）选型流程
电气元器件选型流程包括以下几个步骤：
•确定需要选型的元器件：依据设计方案、工程图纸和用户需求确定需要选型的元器件种类、型号和规格。
•调查市场：了解市场的供应情况、品牌和质量保证等。
•进行技术比较：对市场上满足规定要求的电气元器件进行综合评估和比较，包括参数、性能、价格等。
•选型确认：根据技术比较结果，选出最适合的电气元器件。
3. 电气安装调试
（1）安装原则
在非标设备的电气安装中，应遵循以下原则：
•保证安全性；
•周密规划和实现电缆的通道及安装位置；
•提高设备的稳定性和可靠性；
•明确工作原理，防止误操作。
（2）安装流程
电气安装流程包括以下几个步骤：
•确认电气元器件的选型和采购情况。
•编制电气接线图和安装图。
•进行电缆的布置和安装，保证电缆的防护和绝缘。
•进行电气元器件的安装。
•进行安全检查和测试。
（3）调试原则
在非标设备的电气调试中，应遵循以下原则：
•逐步调试，保证设备的稳定性和可靠性；
•使得设备能够正常工作，满足用户需求；
•对电气系统进行全面检查，以确保安全。
（4）调试流程
电气调试流程包括以下几个步骤：
•检查电气元器件的连接情况和接线是否正确；
•进行电气系统功能调试，检验设备运行是否正常；
•进行电气安全性能测试和保护功能检查；
•编制电气调试记录，确保电气系统的稳定性和可靠性。
结语
非标设备的电气部分是非常重要的，设计和制定一套规范和标准可以确保非标设备的电气部分能够满足用户的要求，并且保证设备的稳定性和可靠性。
在电气设计、电气元器件选型和电气安装调试等方面，需要遵循相应的原则和流程，以确保非标设备电气部分的质量和安全性。
