非标自动化设备电气安装规范一、引言非标自动化设备电气安装规范适用于各类非标自动化设备的电气安装工作，旨在确保设备的电气安装符合国家标准和相关法规要求，提高设备的安全性、可靠性和稳定性。
本规范的编制依据国家相关标准以及行业经验总结而成，对于非标自动化设备的电气安装工作具有指导和规范作用。
二、术语和定义2.1 非标自动化设备：指根据用户特定需求定制的、非标准化的自动化设备，包括但不限于机械手臂、特殊加工设备等。
2.2 电气安装：指非标自动化设备中与电气有关的安装工作，包括电气线缆敷设、接线、接地等。
2.3 国家标准：指国家制定的与电气安装相关的标准文件，包括GB、GB/T等。
2.4 相关法规：指与电气安装相关的法律法规文件，包括《中华人民共和国电气安全法》等。
三、电气安装要求3.1 设备布置3.1.1 非标自动化设备的电气设备应按照布置图纸进行安装，布置图纸应包括设备的主要电气元件、线缆敷设路径、控制柜位置等信息。
3.1.2 设备之间的电气线缆应有足够的间隔，避免相互干扰和交叉。
3.1.3 控制柜应设置在易于操作和维护的位置，距离设备不宜过远。
3.2 电气线缆敷设3.2.1 电气线缆的敷设应符合国家标准和相关法规的要求，保证线缆的安全性和可靠性。
3.2.2 电气线缆应采用合适的线槽、管道等进行敷设，避免电气线缆暴露在外，防止损坏和触电等事故的发生。
3.2.3 电气线缆的敷设路径应避免与其他设备或机械部件发生碰撞，确保线缆的完整性和可靠性。
3.3 接线和接地3.3.1 电气设备的接线应按照设备的接线图进行，确保接线的正确性和可靠性。
3.3.2 接线应采用规范的接线端子或接线盒，确保接线的牢固性和可靠性。
3.3.3 接线端子或接线盒应标明清晰的编号，方便维护和排查故障。
3.3.4 设备的接地应符合国家标准和相关法规的要求，确保设备的安全接地。
3.4 保护装置3.4.1 设备应配备符合国家标准和相关法规要求的过载保护装置、短路保护装置等，确保设备在异常情况下能够及时断电保护。
非标自动化设备电气安装规范
非标自动化设备电气安装规范引言概述：非标自动化设备电气安装规范是指在非标准化自动化设备的电气安装过程中应遵循的一系列规定和标准。
这些规范旨在确保设备的安全性、可靠性和稳定性，同时提高设备的使用寿命和效能。
本文将从五个大点阐述非标自动化设备电气安装规范的相关内容。
正文内容：1. 设备选型和布线规范1.1 设备选型：根据设备的功能和工作要求，选择合适的电气设备，包括电气控制柜、电机、开关、传感器等。
要考虑设备的额定电压、额定电流、功率因数等参数，确保设备的匹配性和适用性。
1.2 布线规范：根据设备的布局和功能需求，进行合理的电气布线设计。
要避免电线之间的交叉干扰和短路现象，保证电路的稳定性和可靠性。
同时，要注意电线的绝缘和防护措施，避免因电气故障引起的安全事故。
2. 接地和屏蔽规范2.1 接地规范：设备的接地是电气安装中非常重要的一环。
要根据设备的特点和使用环境，选择合适的接地方式，确保设备的接地电阻符合标准要求。
同时，要保证接地系统的连续性和可靠性，防止因接地不良引起的电气故障。
2.2 屏蔽规范：在一些特殊环境中，设备可能会受到外界电磁干扰。
为了保证设备的正常运行，需要对设备进行屏蔽处理，采取合适的屏蔽措施，如金属屏蔽罩、屏蔽电缆等。
屏蔽的目的是减少电磁干扰对设备的影响，提高设备的抗干扰能力。
3. 电气设备安装和连接规范3.1 安装规范：在进行电气设备的安装过程中，要按照设备的安装说明和相关标准进行操作。
要注意设备的固定和支撑，保证设备的稳定性和安全性。
同时，要避免设备之间的相互干扰和碰撞，确保设备的正常运行。
3.2 连接规范：设备的电气连接是设备正常运行的关键。
要按照设备的接线图和相关标准进行电气连接，确保连接的可靠性和稳定性。
要注意电线的绝缘和标识，方便维护和排查故障。
4. 安全和保护规范4.1 安全规范：在进行非标自动化设备电气安装过程中，要严格遵守相关安全规范和操作规程。
要佩戴个人防护装备，如安全帽、防护眼镜等。
非标自动化设备电气安装规范

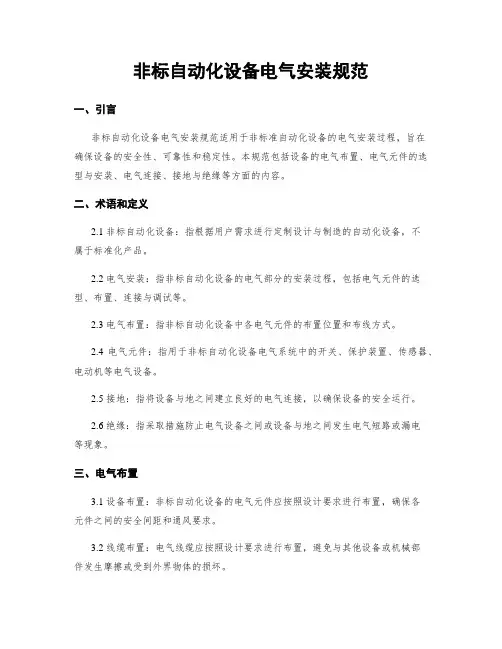

非标自动化设备电气安装规范一、引言非标自动化设备电气安装规范适用于非标准自动化设备的电气安装过程，旨在确保设备的安全性、可靠性和稳定性。
本规范包括设备的电气布置、电气元件的选型与安装、电气连接、接地与绝缘等方面的内容。
二、术语和定义2.1 非标自动化设备：指根据用户需求进行定制设计与制造的自动化设备，不属于标准化产品。
2.2 电气安装：指非标自动化设备的电气部分的安装过程，包括电气元件的选型、布置、连接与调试等。
2.3 电气布置：指非标自动化设备中各电气元件的布置位置和布线方式。
2.4 电气元件：指用于非标自动化设备电气系统中的开关、保护装置、传感器、电动机等电气设备。
2.5 接地：指将设备与地之间建立良好的电气连接，以确保设备的安全运行。
2.6 绝缘：指采取措施防止电气设备之间或设备与地之间发生电气短路或漏电等现象。
三、电气布置3.1 设备布置：非标自动化设备的电气元件应按照设计要求进行布置，确保各元件之间的安全间距和通风要求。
3.2 线缆布置：电气线缆应按照设计要求进行布置，避免与其他设备或机械部件发生摩擦或受到外界物体的损坏。
3.3 控制柜布置：控制柜应放置在干燥、通风良好的位置，远离易燃、易爆物品，保证操作人员的安全。
四、电气元件的选型与安装4.1 开关与保护装置：应根据设备的负载特性和工作环境选择合适的开关与保护装置，并按照制造商提供的安装要求进行安装。
4.2 传感器：应根据设备的测量要求选择合适的传感器，并按照制造商提供的安装要求进行安装。
4.3 电动机：应根据设备的负载特性和工作要求选择合适的电动机，并按照制造商提供的安装要求进行安装。
五、电气连接5.1 电缆连接：电缆的连接应采用合适的接线盒或接线端子，并确保连接牢固可靠、不易松动。
5.2 接线端子：应选择合适的接线端子，并按照制造商提供的安装要求进行安装和连接。
5.3 引线：引线应选择合适的规格和材质，并确保连接牢固可靠、不易烧毁。
非标自动化设备电气安装规范
非标自动化设备电气安装规范引言概述：在现代工业生产中，非标自动化设备的应用越来越广泛。
为确保设备的正常运行和人员的安全，电气安装规范成为非标自动化设备制造和使用的重要标准。
本文将从设备选型、电气设计、安装施工和验收四个方面详细阐述非标自动化设备电气安装规范。
一、设备选型：1.1 设备功能需求：根据生产工艺和生产任务，明确设备的功能需求，包括控制方式、输入输出信号类型和数量等。
1.2 电气负荷计算：根据设备的功率、电流等参数，计算电气负荷，确定配电装置的容量和线路的规格。
1.3 设备可靠性要求：根据生产环境的特点和设备的重要性，确定设备的可靠性要求，包括备用电源、防雷措施等。
二、电气设计：2.1 系统架构设计：根据设备功能需求，确定电气控制系统的整体架构，包括主控制器、输入输出模块、传感器等的布置和连接方式。
2.2 电气图纸绘制：根据系统架构设计，绘制电气图纸，包括线路图、接线图、布线图等，确保电气设计的准确性和可读性。
2.3 安全保护设计：根据设备的安全要求，设计安全保护装置，包括断路器、接地装置、漏电保护器等，确保设备在异常情况下能够及时停机保护人员安全。
三、安装施工：3.1 电气线缆敷设：根据电气图纸，合理布置电气线缆，确保线缆的长度、截面和材质符合要求，并采取防护措施，防止线缆受到外界损坏。
3.2 接线端子固定：根据电气图纸，正确连接线缆与设备的接线端子，采用可靠的固定方式，确保接线的牢固性和可靠性。
3.3 设备接地处理：根据安全要求，对设备进行接地处理，确保设备的电气安全性，防止因接地不良引起的漏电和触电事故。
四、验收：4.1 电气设备功能测试：对已安装的电气设备进行功能测试，包括输入输出信号的正常传输、控制逻辑的正确性等，确保设备满足功能需求。
4.2 电气安全检查：对已安装的电气设备进行安全检查，包括接地电阻、绝缘电阻等的测试，确保设备符合安全标准。
4.3 验收文件编制：根据验收结果，编制验收文件，包括设备清单、安装记录、测试报告等，作为设备正式投入使用的凭证。
非标自动化设备电气安装规范
非标自动化设备电气安装规范一、引言非标自动化设备电气安装规范旨在确保非标自动化设备的电气安装符合相关标准和规范，保证设备的安全运行和可靠性。
本规范适合于非标自动化设备的电气安装工程。
二、术语和定义2.1 非标自动化设备：指根据用户需求和特定工艺要求，定制开辟的自动化设备。
2.2 电气安装：指非标自动化设备的电气路线布置、接线、调试和验收等工作。
三、电气安装要求3.1 设计要求3.1.1 电气设计应符合国家相关标准和规范，包括但不限于GB 50052-2022《电气装置工程施工质量验收规范》、GB 50171-2022《工业电气装置设计规范》等。
3.1.2 设计应满足非标自动化设备的工艺要求和安全要求，确保设备的正常运行和操作安全。
3.1.3 设计应合理布置电气路线，减少路线长度和功耗，提高电气系统的效率和稳定性。
3.2 材料和设备要求3.2.1 电气材料和设备应符合国家相关标准和规范，具有合法的生产许可证明。
3.2.2 电气材料和设备应具有良好的耐久性、绝缘性能和防火性能，能够适应设备的工作环境和工艺要求。
3.2.3 电气材料和设备应有明确的型号和规格，能够满足设备的电气参数和功能要求。
3.3 安装要求3.3.1 安装前应制定详细的电气安装方案，包括路线布置图、接线图、设备位置图等。
3.3.2 安装过程中应按照设计要求进行路线布置、接线和调试，确保路线连接正确、接触良好。
3.3.3 电气路线应采用合适的线管、线槽和绝缘保护措施，防止电气路线受损和短路等故障。
3.3.4 安装完成后应进行电气设备的调试和验收，确保设备的各项功能正常运行和安全可靠。
3.4 验收要求3.4.1 验收前应编制详细的电气安装验收记录，包括设备名称、型号、安装位置、接线方式等信息。
3.4.2 验收过程中应对电气路线进行全面检查，包括路线连接是否坚固、绝缘是否良好、接地是否可靠等。
3.4.3 验收应按照像关标准和规范进行，确保设备的电气安装符合要求。
非标自动化设备电气安装规范

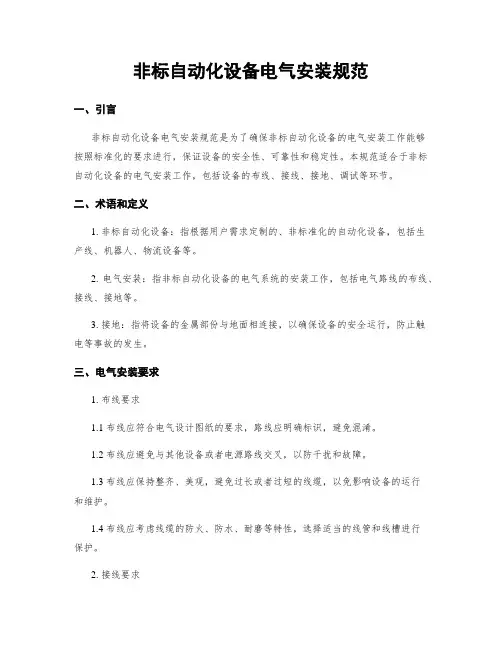

非标自动化设备电气安装规范一、引言非标自动化设备电气安装规范是为了确保非标自动化设备的电气安装工作能够按照标准化的要求进行，保证设备的安全性、可靠性和稳定性。
本规范适合于非标自动化设备的电气安装工作，包括设备的布线、接线、接地、调试等环节。
二、术语和定义1. 非标自动化设备：指根据用户需求定制的、非标准化的自动化设备，包括生产线、机器人、物流设备等。
2. 电气安装：指非标自动化设备的电气系统的安装工作，包括电气路线的布线、接线、接地等。
3. 接地：指将设备的金属部份与地面相连接，以确保设备的安全运行，防止触电等事故的发生。
三、电气安装要求1. 布线要求1.1 布线应符合电气设计图纸的要求，路线应明确标识，避免混淆。
1.2 布线应避免与其他设备或者电源路线交叉，以防干扰和故障。
1.3 布线应保持整齐、美观，避免过长或者过短的线缆，以免影响设备的运行和维护。
1.4 布线应考虑线缆的防火、防水、耐磨等特性，选择适当的线管和线槽进行保护。
2. 接线要求2.1 接线应按照电气设计图纸的要求进行，确保线缆与设备的连接坚固可靠。
2.2 接线应使用合适的接线端子，确保接触良好，防止接触不良或者虚焊等问题。
2.3 接线应避免过长或者过短，以免影响设备的运行和维护。
2.4 接线应注意线缆的绝缘性能，确保线缆与金属部份之间不发生短路或者漏电等问题。
3. 接地要求3.1 设备的金属外壳应与地面相连接，形成可靠的接地系统。
3.2 接地线应选择合适的导电材料，截面积应符合规定，接地电阻应满足安全标准要求。
3.3 接地线应与设备的金属部份坚固连接，接地点应选择在易于检修和维护的位置。
3.4 接地线应与其他设备的接地系统分开布置，避免相互干扰。
4. 调试要求4.1 在进行电气安装后，应进行设备的电气调试工作，确保设备的各项功能正常。
4.2 调试时应注意安全，避免触电和其他意外事故的发生。
4.3 调试过程中应严格按照设备的调试方案进行，记录调试过程和结果，及时处理发现的问题。
非标自动化设备电气安装规范
非标自动化设备电气安装规范一、引言非标自动化设备电气安装规范是为了确保非标自动化设备的电气安装符合安全、可靠、高效的要求而制定的。
本规范适合于非标自动化设备的电气安装工作，旨在规范工作流程、安全操作、设备选型、电气连接等方面的要求，以确保设备的正常运行和使用。
二、术语和定义1. 非标自动化设备：指根据用户特定需求定制的自动化设备，不同于标准化生产设备。
2. 电气安装：指对非标自动化设备的电气系统进行布线、连接、调试等工作。
3. 工作流程：指电气安装的各个步骤和顺序，包括设备选型、电气连接、调试等。
4. 安全操作：指在电气安装过程中，遵守相关安全规范和操作规程，保证安全生产。
三、工作流程1. 设备选型1.1 根据用户需求和设备功能要求，选择适合的电气设备，包括电源、控制器、传感器等。
1.2 考虑设备的工作环境和使用条件，选择耐高温、防尘、防水等特殊要求的电气设备。
1.3 根据设备的功率和负载要求，选择合适的电源线、电缆等电气配件。
2. 电气连接2.1 根据设备的电气图纸和接线图，进行电气路线的布线和连接。
2.2 采用标准化的接线方式，确保电气连接的可靠性和稳定性。
2.3 对电气连接进行必要的绝缘处理，防止短路、漏电等安全问题。
3. 调试3.1 在电气连接完成后，进行设备的电气调试。
3.2 按照设备的调试要求，进行电源接通、信号检测、功能测试等工作。
3.3 对调试过程中浮现的问题进行及时排查和修复，确保设备的正常运行。
四、安全操作1. 操作人员必须熟悉设备的电气图纸和接线图，了解设备的电气系统组成和连接方式。
2. 操作人员必须佩戴符合要求的个人防护装备，包括绝缘手套、绝缘鞋等。
3. 操作人员在进行电气连接和调试时，必须断开设备的电源，确保安全操作。
4. 操作人员在进行电气连接和调试时，必须按照操作规程进行，禁止随意更改电气连接方式。
5. 操作人员在进行电气连接和调试时，必须注意防止触电、短路等安全问题的发生。
非标自动化设备电气安装规范
非标自动化设备电气安装规范引言概述：非标自动化设备电气安装规范是为了确保设备的正常运行和人员的安全，对非标自动化设备的电气安装进行规范化管理。
本文将从五个方面详细阐述非标自动化设备电气安装规范。
一、设备选型与布置1.1 设备选型：根据工艺要求和使用环境，选择适合的非标自动化设备。
考虑设备所需的电源功率、控制信号和通信接口等因素。
1.2 设备布置：合理安排设备的布局，确保设备之间的安全距离和通风条件。
避免设备之间的相互干扰和交叉影响。
二、电源供应与接地2.1 电源供应：根据设备的功率需求和电源容量，选择合适的电源供应方式。
确保电源的稳定性和可靠性。
2.2 接地保护：对设备进行良好的接地保护，减少电气故障和人身伤害的风险。
采用符合规范的接地方式，确保接地电阻符合要求。
三、电气路线与布线3.1 电气路线设计：根据设备的功能和控制要求，设计合理的电气路线。
包括电源路线、控制路线和信号路线等。
3.2 布线方式：采用合适的布线方式，避免电气路线之间的干扰和交叉。
合理安排路线的走向和长度，减少路线损耗和电磁干扰。
四、安全保护与检测4.1 安全保护装置：根据设备的特点和使用环境，配置相应的安全保护装置。
如过载保护、短路保护和漏电保护等。
4.2 检测仪表：安装适当的检测仪表，对设备的电气参数进行监测和记录。
及时发现异常情况，采取相应的措施进行处理。
五、操作与维护5.1 操作规程：制定详细的操作规程，明确设备的启停、调试和维护流程。
培训操作人员，确保其熟悉设备的操作方法和注意事项。
5.2 定期维护：建立设备的定期维护计划，按照规定的时间和方法进行维护和检修。
保持设备的良好状态，延长设备的使用寿命。
结论：非标自动化设备电气安装规范是确保设备安全运行和人员安全的重要保障。
通过合理的设备选型与布置、电源供应与接地、电气路线与布线、安全保护与检测以及操作与维护等方面的规范管理，可以提高设备的可靠性和安全性。
在实际应用中，需要根据具体情况灵便应用规范，确保设备的正常运行和人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
非标自动化设备电气安装
规范
Last updated on the afternoon of January 3, 2021
非标自动化设备电气安装规范
a)按电机运动工艺要求，确定主控元件并编写《电气控制路》；
b)依据电控图和元器件端子的分布位置，编写《电气接线图》，并根据各电气元件的安装位置，绘出《电气布置图》；（电气接线图中务必标出电气元件的型号并和明细表一一对应，以及导线的粗细，颜色及线号）
c)也附出该设备所用《电气元件明细表》。
(2)常用材料、工具和测量仪表以及电气元件的准备
a)导线及线号标识的准备：严格按《电气接线图》准备导线；对于电控箱内导线均要求电压不低于550V的铜芯绝缘导线，其中用于控制回路线截面不得小于平方（一般考虑到导线的机械强度通常是箱外1mm平方，箱内mm平方），用于弱电电子线路不应小于mm平方。
敷设于电器安装板上的导线均采用硬线，可动部位的过渡线用多股软铜线。
b)紧固件的准备：所用紧固件应为不锈件。
（除环境特殊外）
c)工具的准备：万用表、兆欧表、断线钳、剥线钳、尖嘴钳，压线钳、钢直尺、钢卷尺。
d)依据《电气元件明细表》准备各元器件。
二电气检查：
(1)一般检查
a)对各元器件进行清扫，检查接触器、继电器等可动器件的动作是否灵活，接线头是否牢固、是否有漏接、错接。
b)检查主电路接线，注意极性。
c)检查各种控制与保护电器，如时间继电器、热继电器等的整定值是否符合线路要求，熔断器的熔体是否合适等。
d)检查行程开关、限位开关等的、触头使用是否正确，转动是否灵活及内部有无异物。
e)检查保护接地系统是否规范。
接地线应牢固并保证接触良好。
(2)绝缘检查
a)清洁灰尘、油污及碎物。
b)检查导电部位对地绝缘，如电器的金属外壳、底座、支架或铁心等；两个不同电路间，如交流电路的各相之间、主电路与控制电路、保护显示电路之间及交直流电路间。
各绝缘应不小于兆欧。
(3)控制电路检查（主电路断开，接通控制电路空载试验）
a)检查各电路及元器件的动作顺序是否正确。
b)检查连锁环节及联动装置、各保护环节等信号装置的动作是否正确。
c)检查行程开关、限位开关，并调整使其动作在准确位置。
d)检查各元器件触头接触的可靠性、动作的灵活性、应无卡住、粘住或停滞现象，且无过大的噪声及线圈过热现象。
(4)主电路检查
按电气原理图要求的参数对主电路进行调整。
