混凝土碱含量计算方法

混凝土碱含量计算书

混凝土碱含量计算书
一、混凝土配合比及原材料碱含量
混凝土强度等级：
C35C20
材料名称
水泥
水
砂
试编配号编：号：2012022819
2010SP1-3

石泵送剂粉煤灰矿粉
每m3用量（kg/m） 260
168
732
1050
9.6
60
80
含碱量
0.43%
0.01% 非碱活性非碱活性 1.10%
0.57%
负责人： _________________ 审核： ________________ 计算： _______________ 报告日期： 2014年04月21日
0.68%
品种及规格
P.O42.5 ——
中砂
碎石
TY-6A
Ⅰ级
——
产地
金隅
井水
正定
井陉河北铁园山西阳泉高邑千禧
注:1.粉煤灰、矿粉有效碱含量为总碱量的1/6和1/2 2.砂石料为非碱活性集料.
二、混凝土碱含量计算：单m3混凝土含碱量=水泥中碱含量+外加剂中碱含量+掺合料中有效碱含量+水中碱含量
= 260× 0.43% +168×0.01%+ 9.6 ×1.10% +60× 0.57% × 1/6+80×0.68%×1/2 Ⅰ =1.57 三、结论：
根据GB/T50733-2011《预防混凝土碱骨料反应技术规程》6.3.2的规定：
混凝土碱含量不应大于3kg/m3 此批混凝土含碱量为 1.57kg/m3 符合规定要求

混凝土总碱含量计算

普通C15水泥碱含量：0.65水碱含量：104泵送剂RT—B3碱含量：5.10配合比水泥：砂：碎石：粉煤灰：泵送剂（RT—B3）：水：212：806：1185：82.8：2.65：161水泥：212×0.0065=1.38kg水：0.161×0. 104=0.0167kgRT—B3：2.65×0.051=0.135kg每立方米混凝土总碱含量为：水泥+水+ RT—B3=1.38+0.0167+0.135=1.532kg注：骨料为非碱活性材料计算结果符合《铁路混凝土工程预防碱—骨料反应技术条件》TB/T3045-2002标准要求。

计算：复核：普通C20水泥碱含量：0.65%水碱含量：104mg/L泵送剂RT—B3碱含量：5.10%配合比水泥：砂：碎石：粉煤灰：泵送剂：水：237：773：1185：71.1：2.962：161水泥：237×0.0065=1.54kg水：0.161×0.104=0.0167kgRT—B3：2.962×0.051=0.151 kg：每立方米混凝土总碱含量为：水泥+水+ RT—B3=1.54+0.0167+0.151=1.708kg注：骨料为非碱活性材料计算结果符合《铁路混凝土工程预防碱—骨料反应技术条件》TB/T3045-2002标准要求。

计算：复核：混凝土总碱含量计算普通C25水泥碱含量：0.65%水碱含量：104 mg/L泵送剂RT—B3碱含量：5.10%配合比水泥：砂：碎石：粉煤灰：泵送剂：水：276：724：1181：82.8：3.450：163水泥：276×0.0065=1.79kg水：0.163×0.104=0.017kgRT—B3：3.450×0.051=0.176 kg每立方米混凝土总碱含量为：水泥+水+ RT—B3=1.79+0.017+0.176=1.983kg注：骨料为非碱活性材料计算结果符合《铁路混凝土工程预防碱—骨料反应技术条件》TB/T3045-2002标准要求。

混凝土碱含量计算

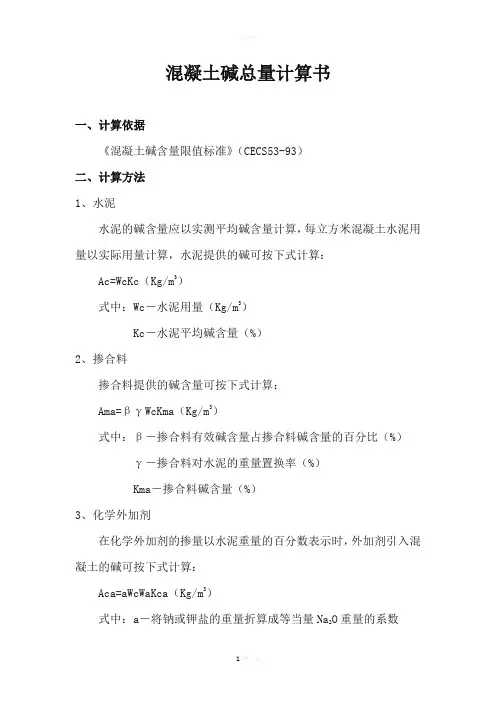

混凝土碱总量计算书一、计算依据《混凝土碱含量限值标准》（CECS53-93）二、计算方法1、水泥水泥的碱含量应以实测平均碱含量计算，每立方米混凝土水泥用量以实际用量计算，水泥提供的碱可按下式计算：Ac=WcKc（Kg/m3）式中：Wc－水泥用量（Kg/m3）Kc－水泥平均碱含量（%）2、掺合料掺合料提供的碱含量可按下式计算：Ama=βγWcKma（Kg/m3）式中：β－掺合料有效碱含量占掺合料碱含量的百分比（%）γ－掺合料对水泥的重量置换率（%）Kma－掺合料碱含量（%）3、化学外加剂在化学外加剂的掺量以水泥重量的百分数表示时，外加剂引入混凝土的碱可按下式计算：Aca=aWcWaKca（Kg/m3）式中：a－将钠或钾盐的重量折算成等当量Na2O重量的系数Wa－外加剂掺量（%）Kca－外加剂中钠（钾）盐含量（%）4、集料和拌合水如果骨料为受到海水作用的砂石和拌合水为海水，则由集料和拌合水引入混凝土中的碱可按下式计算：Aaw=0.76(WaPac+WwPwc) （Kg/m3）式中：Pac－集料的氯离子含量（%）Pwc－拌合水的氯离子含量（%）Wa－集料用量（Kg/m3）Ww－拌合水用量（Kg/m3）5、混凝土碱总量可按下式计算：A=Ac+Aca+Ama+Aaw（Kg/m3）三、混凝土碱总量计算1、C20砼，配合比如下：Ac=224×0.43%=0.96（Kg/m3）Ama=0.15×73×0.92%=0.1（Kg/m3）Aca=3.6×3.02%=0.01（Kg/m3）碱总量：A=Ac+Aca+Ama=1.07（Kg/m3）＜3（Kg/m3），满足规范要求。

2、C30砼，配合比如下：Ac=296×0.43%=1.27（Kg/m3）Ama=0.15×74×0.92%=0.1（Kg/m3）Aca=5.6×3.02%=0.02（Kg/m3）碱总量：A=Ac+Aca+Ama=1.37（Kg/m3）＜3（Kg/m3），满足规范要求。

混凝土碱含量计算

混凝土碱总量计算书一、计算依据《混凝土碱含量限值标准》（CECS53-93）二、计算方法1、水泥水泥的碱含量应以实测平均碱含量计算，每立方米混凝土水泥用量以实际用量计算，水泥提供的碱可按下式计算：Ac=WcKc（Kg/m3）式中：Wc－水泥用量（Kg/m3）Kc－水泥平均碱含量（%）2、掺合料掺合料提供的碱含量可按下式计算：Ama=βγWcKma（Kg/m3）式中：β－掺合料有效碱含量占掺合料碱含量的百分比（%）γ－掺合料对水泥的重量置换率（%）Kma－掺合料碱含量（%）3、化学外加剂在化学外加剂的掺量以水泥重量的百分数表示时，外加剂引入混凝土的碱可按下式计算：Aca=aWcWaKca（Kg/m3）式中：a－将钠或钾盐的重量折算成等当量Na2O重量的系数Wa－外加剂掺量（%）Kca－外加剂中钠（钾）盐含量（%）4、集料和拌合水如果骨料为受到海水作用的砂石和拌合水为海水，则由集料和拌合水引入混凝土中的碱可按下式计算：Aaw=0.76(WaPac+WwPwc) （Kg/m3）式中：Pac－集料的氯离子含量（%）Pwc－拌合水的氯离子含量（%）Wa－集料用量（Kg/m3）Ww－拌合水用量（Kg/m3）5、混凝土碱总量可按下式计算：A=Ac+Aca+Ama+Aaw（Kg/m3）三、混凝土碱总量计算1、C20砼，配合比如下：Ac=224×0.43%=0.96（Kg/m3）Ama=0.15×73×0.92%=0.1（Kg/m3）Aca=3.6×3.02%=0.01（Kg/m3）碱总量：A=Ac+Aca+Ama=1.07（Kg/m3）＜3（Kg/m3），满足规范要求。

2、C30砼，配合比如下：Ac=296×0.43%=1.27（Kg/m3）Ama=0.15×74×0.92%=0.1（Kg/m3）Aca=5.6×3.02%=0.02（Kg/m3）碱总量：A=Ac+Aca+Ama=1.37（Kg/m3）＜3（Kg/m3），满足规范要求。

混凝土总碱含量计算

混凝土总碱含量计算.doc
由于混凝土中总碱份一般为磨细矿物掺合料和水泥中含有的一些无机盐，这些物质会促使混凝土中的钢筋发生腐蚀的现象。

因此，在施工前需要计算混凝土中的总碱含量，采取相应的预防措施。

混凝土中的总碱含量计算方法如下：
1. 确定混凝土的配合比和总含水量。

2. 根据砂、石和水泥的化学元素含量及比例，计算出混合料中的总碱含量。

3. 计算混凝土中的总碱含量。

总碱含量一般为砂、石和水泥中的碱含量之和。

公式如下：
总碱含量 = （砂中的碱含量 + 石中的碱含量 + 水泥中的碱含量）×水泥用量
其中，砂中的碱含量和石中的碱含量需要根据石英、长石和云母等矿物的化学元素含量，结合碱金属元素的相对含量，进行计算。

水泥中的碱含量一般为重金属氧化物和硫酸盐、硫化物等无机物的总和，可以通过水泥厂提供的相关化验数据进行计算。

注：在混凝土总碱含量的计算中，需要注意保证计算过程中所使用的各项数据的准确性，特别是水泥和混合料中的化学元素含量和比例，不同型号的水泥和混合料在其中的化学元素含量不尽相同，应根据具体情况进行中和度测试，确保检测结果有较高的准确性。

混凝土碱总量和氯离子总量(水)

混凝土碱总量和氯离子总量计算书
强度等级：委托单位工程名称及部位一、原材及配合比情况材料种类水水砂石石子子1 子2 泥材料规格型号单方用量（Kg）碱含量（%）氯离子含量（%）试配编号：
掺合料 1 掺合料 2 外加剂 1 外加剂 2 其他
二、碱含量及氯离子含量计算依据公式：混凝土碱含量=水泥带入碱含量+外加剂带入量+掺合料中有效碱含量碱含量 +拌和水碱含量 Kg/m3 依据公式：混凝土氯离子含量=水泥带入氯离子含量+外加剂带入量+掺合料带入量氯离子含量 Kg/m 三、结论 1、碱总量符合GB50476-2008标准关于混凝土中碱含量的规定。 2、氯离子总量符合现行国家GB/T14902-2003中有关混凝土中氯离子含量的规定。
3
计算
批准
按照GB50164-2011相关要求进行计算审核

混凝土中碱含量计算

混凝土中碱含量计算混凝土是一种常见的建筑材料，广泛应用于房屋、桥梁、道路等工程建设中。

其中，碱含量是影响混凝土性能的一个重要指标。

本文将以混凝土中碱含量计算为主题，探讨碱含量对混凝土性能的影响以及如何进行碱含量的计算。

一、混凝土中的碱含量混凝土中的碱含量通常是指混凝土中的水溶性碱含量，主要包括钠离子和钾离子。

这些碱离子可以来自于水泥中的硫酸盐、石膏、硷石、粉煤灰等材料。

在混凝土中，碱离子会与氢氧化钙反应生成氢氧化钠或氢氧化钾，进而与硅酸盐反应形成胶凝物质，参与混凝土的水化反应。

二、碱含量对混凝土性能的影响1. 强度影响：高碱含量会导致混凝土的强度下降，特别是早期强度。

碱含量较高时，碱离子会与混凝土中的氯离子反应生成可溶性氯化物，进而引起钢筋锈蚀，降低混凝土的强度。

2. 抗碱侵蚀性能：碱含量较高的混凝土在碱性环境中容易发生碱骨料反应，造成混凝土的膨胀和开裂。

特别是在潮湿的环境下，碱骨料反应会导致混凝土的耐久性降低。

3. 泵送性能：高碱含量的混凝土黏性较大，不易泵送。

碱含量较高时，混凝土中的黏土矿物质会产生胶状物质，增加混凝土的黏性，使其在泵送过程中产生堵塞或流动性差的问题。

三、碱含量计算方法混凝土中的碱含量可以通过实验室测试来确定，常用的测试方法有酚酞指示剂法和酸度滴定法。

以下是碱含量计算的一般步骤：1. 取一定量的混凝土样品，并将其破碎成颗粒状；2. 将样品与一定体积的酸溶液进行反应，使样品中的碱离子与酸反应生成盐酸；3. 酸溶液中的未反应的酸量可以通过滴定法测定；4. 根据酸溶液的酸度滴定值以及样品中的碱含量计算公式，可以计算出混凝土中的碱含量。

四、控制混凝土中的碱含量为了控制混凝土中的碱含量，可以从以下几个方面进行考虑：1. 选用低碱度水泥：选择低碱度水泥可以有效降低混凝土中的碱含量。

目前市场上已经有一些低碱度水泥可供选用。

2. 控制掺合料的碱含量：对于掺合料，特别是粉煤灰等材料，应选择低碱度的掺合料，避免过高的碱含量对混凝土性能的影响。

砼碱含量及氯离子的计算方法

砼碱含量及氯离子的计算计算方法1、水泥：水泥碱含量以实测平均碱含量计Ac=Wc*Kc（Kg/m3）Wc—水泥用量kg；Kc—水泥平均碱含量%2、化学外加剂：在化学外加剂的掺量以水泥质量的百分数表示时Ac a=a*Wc*Wa*Kca（Kg/m3）a——将钠或钾盐的重量折算成等量的Na2O重量的系数Wa—外加剂掺量%Kca—外加剂中钠（钾）盐的含量（%）a表表6059序号名称化学式每Kg物质含碱量注1 硫酸钠Na2SO4 0.4362 亚硝酸钠NaNO20.4493 碳酸钾K2CO30.4484 硝酸钠NaNO30.3655 氯化钠+硫酸钠NaCL+Na2SO40.464 1:16 氯化钠+亚硝酸钠NaCL+NaNO20.486 1:11、含碱量按Na2O含量计算2、K2O折算为Na2O时乘以0.6583、掺合料：掺合料提供的碱含量按下式计算Am a=B*Y*Wc*Km a（Kg/m3）式中 B—掺合料有效碱含量占掺合料碱含量的百分率%Y—掺合料对水泥的置换率%Km a—掺合料的碱含量%对于矿渣、粉煤灰和硅灰B值分别为50%、15%、50%沸石15%、矿渣与粉煤灰30%。

4、骨料和拌合水，如果骨料为受到海水作用的砂、石，拌合水为海水则由骨料和拌合水引入的碱含量可按下式计算A a w=0.76*（W a*P a c+Ww*Pwc）（Kg/m3）式中P a c—骨料的氯离子含量%Pwc—拌合水的氯离子含量%W a—骨料用量Ww—拌合水用量（Kg/m3）总 A=Ac+Ac a+Am a+A a w（Kg/m3）二、钢筋混凝土中氯离子含量包括水泥、矿物掺合料、粗骨料、细骨料、水和外加剂等所含氯离子含量之和。

其中以水泥、外加剂的含量为主，矿物掺合料、水中氯离子含量、粗骨料中含量较小，可忽略不计。

细骨料可由试验验测得（海砂），非海砂可忽略不计。

以C30砼为例：水泥300Kg 砂800 石1020 粉煤灰70 外加剂9.3 水189碱含量：Ac=300*0.8%=2.4 Kg/m3Na2SO4含量，配制浓度为30%的泵送剂可测或外加剂厂提供报告）（粉煤灰碱含量见化学分析，由供应商提供报告）A=Ac+Aca+Ama=2.81 Kg/m3＜3 Kg/m3氯离子含量：水泥中氯离子含量=300*0.031%=0.0933 Kg/m3（由外加剂厂提供氯离子含量报告）总=0.093+0.0093=0.123 Kg/m30.123/370=0.033%＜0.06% （370为胶凝材料总量）。
